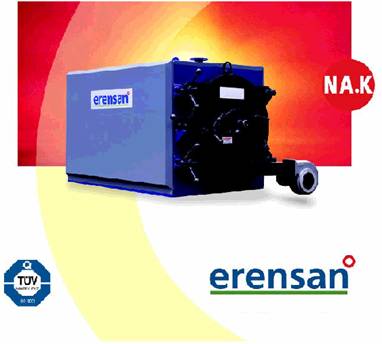

CAZAN APA CALDA tip “ERENSAN” model “NA.K”

► cazan din otel, cu functionare pe deseuri lemnoase si carbuni;

► cu montaj pe pardoseala





FISA TEH 525f57f NICA

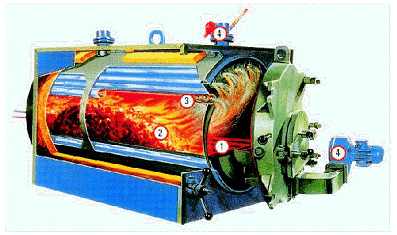

1.         SISTEM DE ARDERE DUSENROAST



YGNIS A.G. – Elvetia impreuna cu Erensan au proiectat cazanul NA.K, special pentru carbuni cu putere calorifica scazuta. Ventilatorul introduce aerul pentru ardere – pana in zona carbunilor prin duzele prevazute pe gratar. Aerul de ardere este introdus ca aer primar si secundar, distribuit prin gratar. Gratarul este racit cu apa care circula prin tevile incastrate sub duzele de aer. Gazele arse cedeaza caldura care este acumulata de gratar, sunt apoi recirculate, pentru a fi utilizate in sistemul de incalzire, drept energie utila intr-un mod cat mai eficient.

2.       TRANSFERUL DE CALDURA



Cazanul este proiectat pentru un transfer eficient al caldurii. In acest fel cotele de gabarit ale acestuia sunt cu pana la 30% mai mici, decat cele ale unui cazan traditional.

3.       TURBULATOARE DE GAZ



Pentru a creste viteza si coeficientul de transfer termic, in tevile de gaze arse sunt incorporate turbulatoarele din otel. Prin producerea turbulentei se transfera mai multa caldura, fata de cazanele conventionale, ceea ce duce la reducerea numarului necesar de tevi. Astfel, intretinerea curata a tevilor de gaze arse se face cu multa usurinta.







4.       CONTROL SEMI-AUTOMAT



Controlul termostatic, de crestere / scadere a temperaturii de iesire a apei din cazan, asigura functionarea automata a ventilatorului. Astfel, la cresterea temperaturii apei ventilatorul se opreste, la scaderea temperaturii apei ventilatorul porneste.



5.    PRODUCTIE

Cazanele NA.K sunt produse in Turcia sub licenta YGNIS A.G./Elvetia. Tevile si piesele din otel utilizate sunt certificate de filiala Lloyd Turcia. Tehnologia de productie este in conformitate cu standardele si reglementarile internationale referitoare la asigurarea calitatii.

Placile din otel sunt taiate cu dispozitive de taiat cu plasma astfel incat sa se previna, in timpul taierii, deformarile termice. Indoirile sunt executate cu dispozitive hidraulice de indoire cu 4 role, operatie de mare precizie. Flansele sunt gaurite cu presa de perforare automata, astfel incat placile sa nu se deformeze termic. Toate sudurile sunt executate cu aparate automate de sudura cu gaz, in mediu ecranat sau cu lichid. Dupa executarea testului la presiune hidrostatica toate cazanele sunt izolate cu vata de sticla. Partea interioara a usii cazanului este izolata cu un material refractar care rezista la o temperatura de 1400 sC. Mantalele din otel ale cazanului sunt acoperite cu un strat protector de vopsea.



6.    CONTROL DE CALITATE



Departamentul de control al calitatii verifica cazanul in fiecare stadiu de productie. Erensan are un laborator pentru testarea puterilor si a randamentului conform standardelor DIN.





7.    SERVICE SI PIESE DE SCHIMB



Cazanele NA.K au o durata lunga de viata, ele necesita foarte putine interventii si piese de schimb. NA.K este proiectat pentru a functiona cu combustibil cu putere calorifica scazuta, cum ar fi: carbuni, deseuri lemnoase, aschii de lemn.



Totusi randamentul si functionarea economica a cazanului depind de caracteristicile combustibilului folosit. Din aceasta cauza este foarte util sa se cunoasca compozitia, cum ar fi: concentratia de sulf, temperatura de topire, puterea calorifica, umiditatea, etc.








8.    CAZANE CARE FUNCTIONEAZA CU MAI MULTE TIPURI DE COMBUSTIBIL

Modelul NA.K este un cazan care functioneaza cu combustibil solid. Este proiectat astfel incat sa se poata arde chiar si deseurile. Poate fi transformat in cazan cu functionare pe combustibil gazos sau combustibil lichid prin indepartarea si a ventilatorului, apoi echiparea cu un arzator adecvat puterii cazanului. Pentru functioanrea in mod automat a arzatorului este necesara echiparea cu un tablou electric pentru comanda si control, avand dotarile prevazute de normele in vigoare (intrerupator general, lampi de semnalizare, termostate de lucru, termostat de siguranta).

In functie de incadrarea cazanului intr-o schema, se prevad toate dotarile necesare unei functionari corecte si in siguranta, (pompe, vase de expansiune inchise sau deschise, supape de siguranta, etc.).
