SIMACO – pachet de programe pentru analiza, acordarea si simularea proceselor lente

1.  Scopul lucrarii:

Lucrarea prezinta principalele facilitati ale pachetului de programe SIMACO utilizat in analiza, acordarea si simularea sistemelor de reglare a proceselor cu timp mort.



2.  Prezentarea pachetului de programe

Pachetul de programe contine un set de module distincte orientate pe tipul aplicatiei. Accesarea fiecaruia dintre acestea se face cu ajutorul unui program principal care ofera meniurile corespunzatoare (vezi figura 1). Pachetul de programe consta din fisiere cu extensia “m” realizate sub MATLAB.

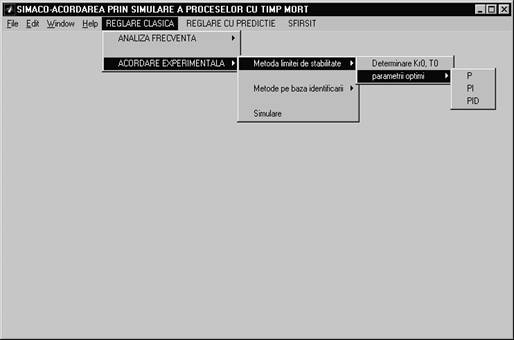

Programul principal se lanseaza din fereastra de comenzi MATLAB, tastand “math12”. Acesta deschide o fereastra cu meniuri avand forma din figura 1.

Fig. 1

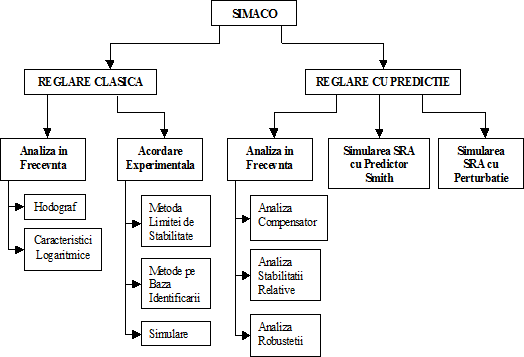

In figura 2 se prezinta organigrama meniurilor.

In continuare, se vor prezenta toate modulele din pachetul de programe SIMCO.

Modulul “REGLARE CLASICA”

Acest modul prezinta trei submodule, si anume: “Analiza in frecventa”, “Acordare experimentala” si “Simulare”. Acestea permit analiza in domeniul frecventelor, acordarea si simularea sistemelor de reglare automata (cu structura clasica prezentata in figura 3).

Submodulul “Analiza in frecventa”

Acest submodul permite trasarea hodografului si a caracteristicilor logaritmice pentru un sistem de reglare automata ce are functia de transfer in bucla deschisa de forma:

Fig. 2

Fig. 3

,

unde , cu timpul mort al procesului, iar incertitudinea asupra timpului mort.

La lansarea in executie a programelor de trasare a hodografului sau a caracteristicilor de frecventa, in fereastra principala MATLAB se vor afisa pe rand parametrii functiei de transfer a sistemului in bucla deschisa:

iar valorile acestora vor fi introduse de utilizator de la tastatura. reprezinta factorul de amplificare al sistemului in circuit deschis, este timpul mort al procesului, reprezinta incertitudinea asupra timpului mort (cu cat difera valoarea masurata a timpului mort al procesului fata de valoarea reala), iar coeficientii si determina tipul functiei de transfer pe calea directa a sistemului ce va fi analizat.

De exemplu, pentru un sistem de reglare automata in care partea fixata (procesul) este descrisa de o functie de transfer cu urmatoarea forma:

iar regulatorul este de tip PI:

,

parametrii functiei de transfer pe calea directa vor fi urmatorii: , , , , , , (cat este timpul mort masurat al procesului), iar va avea ca valoare diferenta dintre timpul mort estimat (masurat) al procesului si cat este el in realitate (, cu timpul mort real al procesului).




Programele vor afisa hodograful pentru functia de transfer a sistemului cu timp mort si fara timp mort, respectiv caracteristicile logaritmice de amplitudine si faza pentru sistemul cu timp mort.

Submodulul “Acordare experimentala”

Acest submodul permite calculul parametrilor optimi pentru acordarea regulatoarelor prin metoda limitei de stabilitate si metoda bazata pe rezultatele identificarii, precum si simularea rezultatelor obtinute.

In cazul utilizarii metodei limitei de stabilitate, se vor determina factorul de amplificare la limita de stabilitate si perioada oscilatiilor la limita de stabilitate cu ajutorul modelului SIMULINK “sima2111”, ce se apeleaza din meniul “Determinare si ”. Rezultatele obtinute se vor folosi pentru calculul parametrilor optimi de acord ai regulatorului, , si . In functie de tipul de regulator ales se vor apela programele de calcul ai parametrilor de acord corespunzatoare. Astfel, pentru un regulator de tip P se va apela programul “P” din submeniul “Parametrii optimi”, iar pentru regulatoare de tip PIsau PID se vor apela programele “PI”, respectiv “PID” din acelasi submeniu.

Utilizarea metodei de acordare bazata pe rezultatele identificarii este asemanatoare cu metoda descrisa mai sus. Pentru identificarea parametrilor procesului, respectiv factorul de amplificare , constanta de timp a procesului si timpul mort al procesului , se va utiliza modelul SIMULINK “sima2211”, ce se apeleaza din submeniul “Identificare ”.Cu rezultatele obtinute se vor calcula parametrii de acord ai regulatorului, in fucntie de tipul acestuia. Astfel, pentru un regulator de tip P se va apela programul “P” din submeniul “Parametrii optimi”, pentru un regulator de tip PI se va apela programul “PI” din acelasi submeniu, iar pentru un regulator de tip PID submeniul mentionat contine un program numit “PID” pentru calculul parametrilor de acord.

Valorile parametrilor de acord ai regulatorului calculati cu ajutorul programelor de mai sus (pentru ambele metode) vor fi afisate in fereastra principala MATLAB.

Simularea si vizualizarea rezultatelor obtinute pentru ambele metode de acordare se poate face cu ajutorul modelului SIMULINK “sima2111”, ce poate fi apelat din meniul “Simulare”. In acest model se vor introduce datele (parametrii regulatorulu si ai procesului), si prin simulare se vizualizeaza raspunsul sistemului de reglare la intrare treapta.

Modulul “Reglare cu predictie”

Acest modul permite analiza in frecventa si simularea cu si fara perturbatie a unui sistem de reglare automata cu predictor Smith pentru procese cu timp mort. Modulul cuprinde submodulele “Analiza in frecventa”, Simularea SRA cu predictor Smith” si “Simularea SRA cu perturbatie”.

Submodulul “Analiza in frecventa”

Cu ajutorul acestui submodul se poate face analiza in frecventa (hodograf, caracteristici logaritmice) a sistemelor de reglare automata cu predictor Smith. Submodulele componente sunt: “Analiza compensator ”, “Analiza stabilitatii relative” si “Analiza robustetii”.

Submodul “Analiza compensator

In orice structura de reglare cu predictor Smith este prezent un compensator de forma:

.
