Tema de proiect

Sa se intocmeasca documentatia de proiectare si tehnologica pentru Comoda TV avand in vedere normele si standardele in vigoare.

A.   Proiectarea produsului:

1.     Studiul de produs (stabilirea dimensiunilor de gabarit si functionale, compartimentare variante de structura;

2.     Intocmirea schitelor pentru varianta avizata si intocmirea listei de materiale;

3.     Desen de ansamblu, desen de detaliu sau de atelier, scara 1:1;

4.     Descrierea tehnica a produsului: constructie, materiale, finisare, verificare, marcare, depozitare, livrare, transport;

5.     Nomenclatorul de repere pentru produsul conceput.

B.   Proiectul tehnologic

1.     Calculul necesarului de materii prime;

2.     Calculul suprafetelor pentru operatiile de incleiere, furniruire, slefuire si finisare;

3.     Fisa consumului de materiale;

4.     Desenul de executie pentru 3 repere;

5.     Fisa plan de operatii pentru prelucrarea mecanica a reperelor;

6.     Schema grafica a fluxului tehnologic pentru cele 3 repere;

7.     Organizarea locului de munca la 3 masini;

8.     Proiectarea ambalajului si calculul necesarului de materiale pentru ambalare.

1. Studiul de produs (stabilirea dimensiunilor de gabarit si functionare, compartimentare, variante de structura)

            Dimensiunile principale sunt urmatoarele:

Lungime (mm)

Latime (mm)

Inaltime (mm)

1100

470

850

            Comoda este compartimentata in 2 compartimente, care sunt reglabile pe verticala unul in compensarea celuilalt. Ambele compartimente sunt inchise cu o pereche de usi cu geam tras.

2. Intocmirea schitelor pt varianta avizata si intocmirea listei de materiale




4.Descrierea tehnica a produsului

4.1.Constructie



Comoda proiectata este in costructie fixa si se compune din urmatoarele repere si accesorii:

-        placa superioara – P.A.L. furniruit si bordurat;

-        placa inferioara – P.A.L. furniruit;

-        pereti laterali – P.A.L. furniruit si bordurat;

-        picioare – masiv stejar;

-        placa spate – placaj;

-        usi – masiv stejar cu geam tras;

-        polita – P.A.L. furniruit;

-        sipca legatura – masiv stejar;

-        broasca – metal;

-        balamale – metal;

-        suporti polita – metal;

-        suruburi pentru lemn.

4.2. Executie. Materiale. Accesorii

Placa superioara – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe o fata cu stejar si pe alta si un cant cu furnir de fag cu grosimea de 0,7 mm; cantul din fata si canturile laterale vor fi bordurate cu masiv de stejar.

Placa inferioara – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe o fata cu stejar si pe alta cu furnir de fag cu grosimea de 0,7 mm; cantul din fata si canturile laterale vor fi furniruite cu stejar.

Peretii laterali – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe ambele fete cu furnir din stejar, iar cantul din spate cu furnir din fag cu grosimea de 0,7 mm. Bordura fiind la cantul din fata pt balamale.

Placa spate – se executa din placaj de fag cu grosimea de 5 mm.

Usile – se executa in constructie de rama cu geam tras; inchiderea se face pe o sipca de acoperire montata pe usa din stanga.

Polita – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe pe o fata cu stejar si pe alta cu furnir de fag; cantul din fata cu furnir de stejar cu grosimea de 0,7 mm.

Picioare – din masiv de stejar.

Suporti polita – din  metal.

Broasca – din metal.

Balamale – din metal.

Suruburi pentru lemn – conform STAS.

Suprafetele exterioare si interioare se finiseaza in varianta transparenta, cu lacuri nitrocelulozice.

Peretii laterali se monteaza cu placa superioara, inferioara si picioarele cu ajutorul cepurilor rotunde aplicate. Spatele se monteaza cu suruburi pentru lemn. Suportii din metal pentru polita sunt introdusi in P.A.L., dupa ce in prealabil s-au executat burghierile necesare, apoi se aseaza polita. Usile se monteaza in bordura peretelui lateral cu 2 balamale.



4.5. Ambalare

La ambalare se vor respecta conditiile prevazute in STAS 5223-88, privitor la materialele de ambalare, si conform conditiilor tehnice de ambalare pentru produsele in constructie fixa.

Mobilierul se va verifica periodic, conform STAS 770-91.

Controlul calitatii produsului pe flux, dupa executarea fiecarei operatii, si la final se va executa conform tehnologiilor de control tip.

FISA CONSUMURILOR DE MATERIALE

la Comoda TV

Nr.

Crt.

Material,  clasa de calitate,

Grosime, STAS

UM

Baza de

calcul

Indice

utilizare

Norma

consum

Cost

unitar

Cost pe

produs

A

MATERII PRIME

1.

P.A.L., 19 mm, cls A

m2

1,7978

0,910

1,9756

2.

Furnir Stejar, 0,7 mm, cls I

m2

2,533

0,690

3,67101

3.

Furnir Fag, 0,7 mm, cls I

m2

1,3478

0,720

1,87194

4.

Placaj, 5 mm, cls A

m2

0,00359632

0,895

0,00402

5.

Cherestea Stejar, 25 mm, cls A

m3

0,00764332

0,350

0,02183

6.

Cherestea Stejar, 50 mm, cls A

m3

0,00122204

0,350

0,00349

7.

Cepuri cilindrice, Ζ8



 kg

32

0,00118 kg/buc

0,03776

8.

Furnir pt cant cu ad de topire

m2

0,112

0.640

0,175

B
MATERIALE TEHNICE

9.

HE-31E-80 (calibrare)

m2

3,8635

0,005

0,019317

10.

HE-21E-100 (slefuire I)

m2

3,7316

0,015

0,055974

11.

HE-31E-120 (slefuire II)

m2

3,7316

0,015

0,055974

12.

HC-31E-100 (slefuire cant furniruit)

m2

0,05

0,015

0,00075

13.

HE-21E-100 (slefuire masive)

m2

2,72002

0,015

0,0408

14.

Aracet (imbinari + montaj)

kg

0,1312

0.400

0,05248

15.

Urelit C

kg

3,8635

0.215

0,83065

16.

Intaritor IC

kg

3,8635

0.012

0,04636

17.

Faina de secara

kg

3,8635

0,103

0,39794

18.

Uree tehnica

kg

3,8635

0,006

0,02318

19.

Grund G 002-4 (pulverizare + turnare)

kg

6,49962

0,120

0,77995

20.

Diluant D209 (pulverizare + turnare)

kg

6,49962

0,010

0,06499

21.

P-HCn-10C-240 (slefuire grund)

m2

6.49962

0,060

0,38997

22.

L-NI-2137 mat (pulverizare + turnare)

kg

6,49962

0,130

0,84495

23.

Diluant D209 (pulverizare + turnare)

kg

6,49962

0,017

0,11049

C

        Accesorii




24.

Broasca, cod 225.61.753

 buc

1

1,01

1,01

25.

Suporti polita, cod 282.38.708

 buc

4

1,02

4,08

28.

Surub pt lemn, cf STAS

 buc

20

1,05

21

29.

Balamale, cod 286.24.859

 buc

4

1,02

4,08

30.

Cheie, cod 204,58,682

buc

1

1,01

1,01

8. Proiectarea ambalajului si calcululnecesarului de materiale pentru ambalare



Dimensiunile de gabarit sunt urmatoarele:

Lungime (mm)

Latime (mm)

Inaltime (mm)

1160

470

570

8.1. Descrierea tehnica a ambalajului



Comoda se va ambala cu  materiale cerute de catre STAS 5223-88.

Se vor proteja suprafetele finisate cu hartie matase si hartie rezistenta de ambalaj.

Comoda astfel ambalata se va aseza pe panoul din PAL de 6 mm introdus in capacul inferior, dupa care se lipesc cu scotch panourile din CO pt protectie laterala.

Se protejeaza placa superioara cu un panou din CO tip 5R dupa care se aseaza capacul.

Capacul superior si cel inferior se vor lipi de panourile laterale cu banda scotch de-a lungul intregului perimetru al cutiei astfel formate.

Cutia se introduce intre doua grilaje de protectie si se consolideaza cu banda din polipropilena.

8.2. Dimensionarea componentelor de structura

·       Dimensiunile produsului:                        1160 x 470 x 570

·       Dimensiunile interioare ale cutiei:          1180 x 490 x 590

·       Dimensiunile exterioare ale cutiei:         1190 x 500 x 600

Dimensionarea fundului si capacului:

            1180 x 490 x 60 mm

Schema de croire


Dimensionarea cartonului ondulat care protejeaza partile laterale:

Lt=2(1160+470+50)=3360mm=3,36m

Ht=570+10=580mm=0,58m

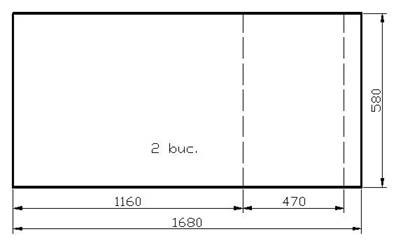

Schema de biguire:


Dimensionare panou ce protejeaza placa superioara:

            1170 x 480 mm

Dimensionarea tampoanelor laterale: pt distantarea peretilor laterali ai comodei de peretii cutiei se vor utiliza 4 tampoane din CO tip 5R cu dimensiunile de: 450 x 100 x 35mm, fiecare tampon avand 7 straturi.

Pt protectia fetei comodei, similar se vor confectiona 4 tompoane cu dimensiunea de 450 x 100 x 40 mm.

Dimensinarea panoului de fund:

            PAL 6 mm: 1100 x 435 mm.

            3 traverse (cherestea de specii diverse): 415 x 50 x 45 mm.

Dimensionarea straturilor de hartie matase si hartie de ambalaj rezistenta:

            Placa superioara: (1160+130) x (470+130) = 1290 x 600 mm.

            Suprafete laterale: [2*(1110+400)+100] x 450 = 3120 x 450 mm.

Necesarul de sfoara de canepa:

            Pentru fixarea hartiilor de protectie:

            2*(3120+200) = 6640 mm.

Dimensionarea grilajului de protectie:

            L = Lcolet + 20 mm = 1190 + 20 =1210 mm.

            l = lcolet + 20 mm = 480 + 20 = 500 mm.

Componente din structura ambalajului:

Poz.

Denumirea

Dimensiuni

Buc

Material

Obs

Masa neta

1

Comoda protejata cu hartie

1170x480x580

1

Hartie matase+ambalaj

2

Capac

1190 x 500

2

CO 5R

3

Tampon lateral

450 x 100 x 35

4

CO 5R

4

Tampon fata

450 x 100 x 40

4

CO 5R

5

Panou protectie laterala

1680 x 580

2

CO 5R

6

Panou fund

1100 x 435 x 51

1

PAL 6 mm + Ch diverse

7

Sfoara canepa

3120 x Ζ2

2

-

            Se va executa si un grilaj de protectie peste colet, cu dimensiunile:



1210 x 520 x 50 mm.



Grilajul se va executa din cherestea de diverse specii, sau din resturi de PAL rezultate de la debitare.

8.3. Determinarea bazelor de calcul pentru materialele din componenta ambalajului

            Carton ondulat 5R (STAS 4258-87)

                        Capace: 1,33*0,64*2=1,7 m2

                        Carton protectie laterala: 1,68*0,58*2=1,95 m2

                        Panou protectie placa superioara: 1,17*0,48=0,56 m2

                        Tampoane laterale: 4*7*0,45*0,1=1,26 m2

                        Tampoane protectie fata: 4*8*0,45*0,1=1,44 m2

                                    Total:  6,91 m2

               Masa: 6,91 m2 * 0,490 kg/m2 = 3,39 kg

            Hartie matase (STAS 3790-88)

                        Placa superioara: 1,29*0,60=0,78 m2

                        Suprafete laterale: 3,12*0,45=1,4 m2

                                    Total: 2,18 m2

              Masa: 2,18 m2 * 0,025 kg/m2 = 0,0545 kg

            Hartie rezistenta (STAS 3789-86)

              Masa: 2,18 m2 * 0,08 kg/m2 = 0,1744 kg

            Sfoara canepa (STAS 1930-86)

              Masa: 6,64 m * 0,0001 kg/m = 0,000664 kg

            PAL 6 mm – panou fund: 1,1*0,435=0,478 m2

            Cherestea diverse specii: (STAS 3575-80)

                        Panou fund: 3*(0,45*0,05*0,045)=0,0030375 m3

                        Grilaj protectie lonjeron: 2*2*(1,21*0,05*0,025)=0,00605 m3

                        Grilaj protectie traversa: 2*3*(0,52*0,05*0,025)=0,0039 m3

                                    Total: 0,012987 m3

            Cuie constructie Ζ2,0 x 40 mm (STAS 2111-81)

                        Panou fund: 3 traverse x 3 buc = 9 buc

                        Grilaj protectie: 6 imbinari x 2 buc = 12 buc

                                    Total: 21 buc

            Capse pt capace: 2 capace x 16 capse = 32 buc

            Banda scotch:

                        Fixare panouri protectie laterala: 2 * 0,58 = 1,16 m

                        Fixare capace: 2 * 2 * (1,19 + 0,5) = 6,76 m

                                    Total: 7,92 m

                        Necesar: 7,92 m / 50 m/rola = 0,16 role de scotch

            Banda polipropilena (STAS 9414-81)  (16 x 0,9 mm)

                        2 [2 (0,48 + 0,54) + 0,2] = 4,48 m

            Catarame: 2 buc

            Eticheta: 1 buc

            Aracet:

Lipit tampoane laterale: 4*6*0,45*0,1=1,08 m2

                        Lipit tampoane frontale: 4*7*0,45*0,1=1,26 m2

                                    Total: 2,34 m2

              Masa: 2,34 m2 x 0,2 kg/m2 = 0,468 kg

8.4. Fisa de consum pentru ambalaj

Nr crt

Denumirea materialului

U M

Baza de calcul

Coef de utilizare sau Csp unitar

Norma de consum

Pret unitar

Valoare totala

1

Carton ondulat 5R

kg

3,39

0,490

1,6611

2

Hartie matase

kg

2,18

0,025

0,0545

3

Hartie rezistenta

kg

2,18

0,080

0,1744

4

Sfoara canepa

kg

6,64

0,0001

0,000664

5

PAL 6 mm

m2

0,478

0,920

0,51956

6

Ch diverse specii

m3

0,012987

0,500

0,025974

7

Cuie constructie

kg

21

1,01/1000buc

0,02121

8

Capse pt capace

buc

32

0,950

37

9

Banda scotch

role

0,16

0,950

0,17

10

Banda polipropilena

kg

4,48

1,306/100m

0,0585

11

Catarame

buc

2

0,980

2,04

12

Eticheta

buc

1

0,980

1,02

13

Aracet DPC 50-18

kg

2,34

1,05

0,468

BIBLIOGRAFIE:

1.    Lica, D., Nastase, V., - ‘Ambalarea mobilei. Facicola curs si aplicatii.’

2.    Nastase, V., Bucataru, M. – ‘Proiectarea mobilei. Indrumar pentru lucrari practice.’ Universitatea Transilvania Brasov 1994

3.    Nastase, V. – ‘Tehnologia fabricarii mobilei.’ Universitatea Transilvania Brasov 1981

4.    Bratila, Colectivul – ‘Desen pentru produse finite din lemn.’

5.    STAS 770-88 – ‘ Mobilier din lemn. Conditii generale de calitate.’

6.    STAS 7837-89 – ‘ Mobila si alte produse finite din lemn. Abateri limita si ajustaje.’













Document Info


Accesari: 887
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




Coduri - Postale, caen, cor

Politica de confidentialitate

Copyright © Contact (SCRIGROUP Int. 2019 )
