APARATE DE MĂSURĂ sI REGLARE A TEMPERATURII

              6.1.  Scopul lucrarii



              Cunoasterea aparatelor de masuraresi reglare a temperaturii utilizate frecvent la īncalzirea materialelor metalice.

              6.2. Consideratii teoretice

Reusita unui tratament termic, depinde īn primul rānd de asigurarea unei temperaturi precise. La alegerea aparatelor de masurat temperaturile trebuie sa se tina seama de :

                        - valoarea maxima a temperaturii de masurat;

                        - precizia indicatiei aparatului;

                        - sensibilitatea aparatului la solicitari mecanice;

                        - sensibilitatea aparatului la actiunea chimica a mediului īn care lucreaza;

                        - distanta la care se face masurarea;

                        - daca temperatura trebuie numai citita, īnregistrata sau eventual reglata dupa un program, etc

Īn functie de modul cum sunt construite, adica pe baza dependentei dintre temperatura si proprietatile fizico-chimice ale corpurilor, se cunosc :

- aparate care functioneaza pe baza fenomenului de dilatare a corpurilor cu temperatura [termometre cu lichid ( mercur, alcool, etc.), termometre metalice, termometre bimetalice, etc.];

- aparate care functioneaza pe baza variatiei rezistentei electrice cu temperatura (termometre cu rezistenta electrica, termistoare);

- aparate care functioneaza pe baza efectului termoelectric (termocuple, pirometre termoelectrice);

- aparate care functioneaza pe baza radiatiei corpurilor (pirometre cu radiatii);

- aparate speciale (culori termoscopice, fototermometre, indicatoare piroscopice, indicatoare fuzibile, etc).

Īn general, orice aparat pentru masurarea temperaturii se compune din doua elemente distincte: traductorul de temperatura si aparatul indicator.

Prin traductor de temperatura se īntelege elementul sensibil care transforma variatia de temperatura īn variatia unei alte marimi (lungime, presiune, rezistenta electrica, tensiune electrica, etc).

Prin aparat indicator se īntelege elementul care poseda o scara gradata si un reper indicator.

Īn tratamente termice cele mai uzitate aparate pentru masurarea temperaturilor sunt: termometrele metalice, termometrele cu rezistenta electrica, termocuplele si pirometrele.

6.2.1. Termometre metalice

Principiul de functionare al termometrelor metalice se bazeaza pe variatia dimensiunilor liniare ale corpurilor solide īn functie de variatia temperaturii lor. Din aceasta cauza ele se mai numesc si termometre metalice cu dilatare.

Termometrele bazate pe dilatarea corpurilor solide sunt folosite relativ rar la masurare.

Īn fig.6.1 sunt redate schemele de principiu a doua termometre metalice cu tija. Termometr 636y244g ul din fig.6.1.a se compune dintr-un tub metalic (1) īnchis la partea inferioara si comunicānd la capatul opus cu carcasa dispozitivului de īnchidere. Īn acest tub se gaseste central o tija metalica mai groasa (2), cu conductivitate termica si coeficient de dilatatie mari. La partea inferioara, tija este prinsa solidar de tub, iar la partea superioara este fixata de un sector dintat.

Īntreg tubul, īmpreuna cu tija se introduc īn mediul a carui temperatura se masoara.  La aceasta temperatura, tija se dilata si prin sectorul dintat actioneaza asupra acului indicator. Scara termometrului este gradata īn grade Celsius. Pentru reglarea temperaturii, termometrul este prevazut cu un reper de fixare a temperaturii dorite si un dispozitiv de decuplare a curentului electric de alimentare a cuptorului, cānd temperatura scade cu cāteva grade. Precizia de masurare si reglare este        de  ±5 °C.

a.                                     b.

Fig. 6.1. Termometre metalice

Īn fig.6.1.b este reprezentat schematic un alt tip de termometru metalic cu dilatare. Acesta se compune din tubul (1), confectionat dintr-un metal cu coeficient de dilatare liniara mare. Īn interiorul acestui tub se afla tija (2), executata dintr-un metal cu coeficient de dilatare liniara mic. Pentru temperaturi mai mari (peste         500 °C) aceasta tija poate fi confectionata dintr-un material ceramic. Capatul superior al tubului este fixat de flansa (3), unde se afla mecanismul de transmitere a miscarii. Tija se reazema cu un capat pe busonul (4), iar celalalt se sprijina pe pārghia (5), care se poate roti īn jurul axei (6). Pārghia (5) este apasata pe tija (2) cu ajutorul arcului (7). Prin intermediul pārghiei (8) se pune īn miscare acul         indicator (9).

Tubul termometrului se introduce complet īn mediul a carui temperatura se masoara. La cresterea temperaturii tubul se dilata, lungindu-se mai mult decāt tija, care datorita fortei de apasare a arcului (7) se deplaseaza īn jos, imprimānd acului indicator o miscare corespunzatoare.

6.2.2. Termometre cu rezistenta electrica

Termometrele cu rezistenta electrica se utilizeaza pe scara larga la masurarea temperaturilor cuprinse īntre -200 °C si +600 °C. Ele constau īn esenta dintr-un rezistor cu variatia rezistentei īn functie de temperatura cunoscuta. Asadar, prin masurarea valorii rezistentei se poate afla temperatura sa si deci aceea a mediului īn care se afla.

Dependenta dintre temperatura si rezistenta se exprima prin cunoscuta relatie :

                                                                                       (6.1)

Cunoscāndu-se  si , se poate calcula usor valoarea temperaturii, masurānd printr-o metoda oarecare rezistenta .

Materialele destinate confectionarii rezistoarelor pentru aceste termometre trebuie sa satisfaca urmatoarele conditii :

     - coeficientul de temperatura al rezistentei  sa aiba o valoare mare ;

     - curba de variatie relativa a rezistentei cu temperatuta sa fie uniforma ;

     - rezistivitate mare ;

     - compozitia chimica si structura metalului sa fie constante, metalul nu trebuie sa se oxideze sau sa reactioneze cu mediul īnconjurator.

Metalele care satisfac cel mai bine aceste conditii sunt platina, cuprul, nichelul si fierul.

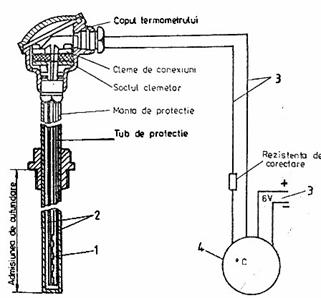

Termometrul cu rezistenta (fig.6.2) se compune din: rezistorul termometrului (traductorul propriu-zis) (1), conductoarele de legatura (2), sursa electrica (3), aparatul electric de masurat variatia rezistentei (4).



            Fig. 6.2. Termometrul cu rezistenta                       Fig. 6.3. Forme constructive

                                                                                      ale rezistorului

Rezistorul este de fapt o bobina īnfasurata pe un schelet oarecare. Materialul scheletului trebuie sa fie un bun izolator electric (mica, cuart, portelan, sticla, mase plastice).

Īn fig.6.3 se redau cāteva forme constructive ale elementului sensibil. Elementul sensibil se introduce īntr-o manta de protectie, care la rāndul ei se afla īntr-un tub metalic care nu difera de cel pentru termocupluri.

Pentru masurarea variatiei rezistentei trebuie ca elementul sensibil sa fie strabatut de un curnt electric constant. Se īntrebuinteaza o sursa de curent continuu cu tensiunea de 4 -12V.

Aparatele electrice de masurat variatia rezistentei trebuie sa fie simple, robuste si sa poata fi gradate direct īn grade. Aceste aparate sunt: puntea Wheatstone echilibrata, puntea Wheatstone neechilibrata, logometrul.

6.2.3. Termometre termoelectrice (termocupluri)

Functionarea termocuplurilor se bazeaza pe efectul termoelectric. Acesta consta īn aceea ca, īntr-un circuit īnchis format din doua conductoare din metale sau aliaje diferite, ia nastere un curent electric, daca cel putin doua puncte de sudura au temperaturi diferite. Punctul de legatura numit sudura calda se amplaseaza īn mediul caruia i se masoara temperatura, iar celalalt punct numit sudura rece, este de fapt īnlocuit cu aparatul de masura.

Partea sensibila la temperatura a termocuplului, perechea de conductoare, consta din doua fire sau benzi de metale diferite sudate la un capat.

Daca se īncalzeste locul de sudura al acestora, la capetele lor libere apare o tensiune continua, a carei valoare depinde de felul metalelor si de diferenta de temperatura dintre punctul de sudura īncalzit si capetele reci.

Materialele care servesc la fabricarea termocuplelor trebuie sa satisfaca urmatoarele conditii :

          - sa aiba o tensiune termoelectrica cāt mai mare ;

          - tensiunea termoelectrica sa fie proportionala cu temperatura si invariabila īn timp ;

          - sa aiba o buna conductibilitate electrica ;

          - proprietatile electrice ale materialului sa nu se modifice īn urma oxidarii, etc.

Īn tabelul 6.1 se indica materialele mai des utilizate la confectionarea termocuplurilor.

Tabelul 6.1.

Nr.crt.

Materialul

Simbolul

Compozitia chimica

Rezistivitatea la 20 °C

[Wm×]

Coef. mediu de temperatura al rezist.

[°]

1.

Cupru

Cu

Cupru electrolitic (100% Cu)

0,017

4,3



2.

Constantan

Const.

45% Ni, 55% Cu si mici adaosuri

0,48...0,50

0,05

3.

Fier

Fe

Tehnic pur

0,11...0,13

9,5

Tabelul 6.1 (continuare)

4.

Nichel-crom

NiCr

85% Ni,

10% Cr si adaosuri

0,70...0,75

0,27

5.

Nichel

Ni

95% Ni si adaosuri

0,25...0,35

1,2

6.

Platina-Rhodiu

Pt-Rh

90% Pt, 10%Rh

0,193

1,4

7.

Platina

Pt

fizic pura

0,107

3,1

8.

Alumel

Alumel

95% Ni +

5%(Al, Si, Mg)

0,33..0,35

1

9.

Copel

Copel

56% Cu+44% Ni

0,49

-0,1

10.

Cromel

Cromel

90% Ni+10% Cr

0,7

0,5

Īn fig.6.4 este prezentat ansamblul unui termocuplu. Termoelectrozii (1) montati īn vergeaua izolatoare (3) sunt sudati la un capat, formānd sudura calda (2).

Fig. 6.4. Termocuplu

Bornele montate īn izolatorul (4) servesc la montarea īn circuitul de masura. Termoelectrozii si izolatorul sunt montati īn teaca protectoare (5) confectionata din oteluri refractare sau material ceramic.

Cutia metalica (6) serveste la fixarea tecii si a capetelor libere ale termoelectrozilor. Circuitul mai cuprinde cablurile de compensatie (7), o rezistenta (8), cabluri de legatura (9) si milivoltmetrul (10).

Deoarece termocuplul masoara diferente de temperatura si aparatul trebuie sa indice direct temperatura punctului īn care se face masuratoarea, este necesar un punct de comparatie, cu temperatura cāt mai constanta. Capul termocuplului nu īndeplineste aceasta conditie, deoarece īn majoritatea cazurilor este īncalzit de catre obiectul a carui temperatura se masoara. De aceea, capetele libere ale termocuplului se prelungesc cu asa numitele "cabluri de compensatie" pāna la un punct cu temperatura suficient de constanta.

Īn general cablurile de compensatie se fac din aceleasi materiale ca si termocuplul, cu exceptia termocuplului PtRh-Pt pentru care cablul de compensatie se executa din Cu-CuNi si a termocuplului cromel-alumel cu cablu de compensare din cupru-constantan.

Aparatul de masura al termocuplelor este milivoltmetrul. Cadranul milivoltmetrelor este gradat direct īn grade Celsius. Tot pe cadran se indica si sistemul electrozilor pentru termocuplul la care se conecteaza. Milivoltmetrele pot fi indicatoare sau indicatoare si termoregulatoare.

Īn tabelul 6.2 se indica cele mai utilizate sisteme de termocuple.

Tabelul 6.2

Nr.crt.

Materialul termoelectrozilor

Intervale de masurare




[ °C]

t.t.e.m.

(functiona-re intermi-tenta)

[mV]

Denumire

Simbol

Temp.min

Temperatura maxima

Functionare continua

Functionare intermitenta

1.

Cupru-Constantan

Cu-Const

-200

400

600

34,30±0,41

2.

Fier- Constantan

Fe-Const

-200

600

900

53,15±0,60

3.

Fier-

Copel

Fe-Copel

0

600

800

51,17±0,38

4.

Cromel-Copel

Cromel-Cromel

-50

600

800

66,42±0,75

5.

Cupru-Copel

Cu-Copel

0

400

600

37,48±0,44

6.

Nichel Crom-Nichel

NiCr-Ni

0

900

1200

48,85±0,54

7.

Cromel-

Alumel

Cromel-Alumel

-50

900

1300

52,41±0,56

8.

Platin-Rho-diu-Platin

PtRh-Pt

0

1300



1600

16,76±0,084

9.

Platin Rho-diu 30%

Platin Rho-diu 6%

PR 18

0

1600

1800

16,76±0,084

6.2.4. Pirometre cu radiatie

Orice corp emite prin radiatie o cantitate de energie calorica, aceasta fiind mai mica sau mai mare, īn functie de temperatura corpului. Se cunoaste faptul ca energia calorica se transmite sub forma de radiatii electromagnetice, si ca lungimea de unda a radiatiei caracterizeaza intensitatea energiei radiate. De exemplu, corpurile sub 500°C emit energie calorica sub forma de raze infrarosii invizibile, care au o lungime de unda mare.

Cresterea temperaturii provoaca aparitia unor radiatii calorice vizibile, cu lungimea de unda mai mica, datorita carora corpul devine incandescent. Deci, la temperaturi īnalte, gama lungimilor de unda prin care corpul emite energie calorica este foarte īntinsa, energia radiata pentru o anumita lungime de unda fiind diferita de energiile radiate pentru celelalte lungimi de unda. Cu alte cuvinte, energia totala radiata de un corp incandescent este compusa dintr-o suma de energie radiate pe diferite lungimi de unda. Asadar, se poate trage concluzia ca energia radiata de un corp poate fi examinata pe doua cai, fie masurānd energia radiata pentru toate lungimile de unda, fie masurānd numai energia radiata pe o anumita lungime de unda.

Aparatele care servesc la masurarea temperaturilor īnalte se bazeaza pe observatiile de mai sus si se numesc pirometre cu radiatie. Dupa principiul lor de functionare ele se īmpart īn :

- pirometre cu radiatie totala ;

- pirometre optice cu disparitia filamentului (cu radiatie partiala ) ;

- pirometre fotoelectrice, etc.

a)     Pirometre cu radiatie totala

Principiul pe care se bazeaza functionarea pirometrelor cu radiatie totala este dezvoltarea unei forte termoelectromotoare datorita energiei radiate.

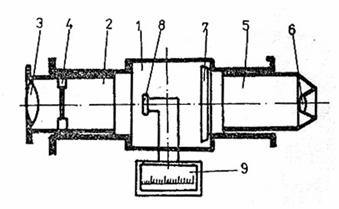

Īn fig.6.5 se reprezinta schema unui pirometru cu radiatie totala.

Fig. 6.5. Pirometru cu radiatie totala

Īn corpul (1) al pirometrului se deplaseaza tubul obiectiv (2) cu lentila (3) si diafragma (4). Tubul ocular (5) este tot telescopic si este prevazut cu lentila ocular (6). Pentru protejarea ochiului observatorului, aparatul este prevazut cu un filtru (7) care se interpune pe axul optic la masurarea temperaturilor īnalte.

La reglarea corecta a sistemului optic, energia radiata de corpul incandescent este concentrata asupra termocuplului (8) aflat pe axul optic. Conductorii de iesire ai termocuplului sunt legati la un milivoltmetru (9) care poate fi indicator, īnregistrator sau regulator.

Aceste pirometre se pot construi īn mai multe variante : portative, fixe, cu aparatul indicator īncorporat sau separat, cu obiectiv sau cu oglinda, etc.

Frecvent, īn locul termocuplului (8) se monteaza o termobaterie formata din mai multe termocupluri (de la 4 la 50), de obicei cromnichel-constantan, legate īn serie. Termobateria este introdusa īntr-un balon de sticla īn care s-a facut vid sau a fost umplut cu un gaz inert.

Sudurile calde ale termocuplurilor sunt fixate pe o placa subtire de platina, care este īnnegrita cu negru de fum spre sursa de radiatie, pentru o mai completa absorbtie a radiatiilor incidente. Sudurile reci se afla īn soclul balonului si sunt protejate de actiunea radiatiilor. Balonul de sticla este protejat de un īnvelis metalic, care are doua orificii pentru vizare, situate īn peretii laterali, de-a lungul axei optice.

La masurare se vizeaza chiar suprafata piesei, fie o piesa de tip pahar din carborund, montata īn peretele cuptorului. Aceste pirometre se utilizeaza si la masurarea temperaturii bailor de saruri sau metale topite, vizāndu-se suprafata libera a acestora.

b)     Pirometre optice cu disparitia filamentului

Īn fig.6.6 este prezentata schema unui pirometru optic cu disparitia filamentului (cu radiatie partiala ).

El se compune dintr-o parte optica si o parte electrica. Partea optica cuprinde obiectivul (1), ocularul (2), filtrul rosu (3), filtrul cenusiu (4). Partea electrica este formata din lampa pirometrica (5) al carei filament se gaseste pe axa optica, o rezistenta variabila (6), un miliampermetru (7) si o sursa de tensiune (8).



Fig. 6.6. Pirometru cu disparitia filamentului        Fig.6.7. Stralucirea filamentului

Razele incidente sunt focalizate de catre obiectiv pe filamentul lampii si apoi dirijate prin filtre, catre obiectiv si ochiul observatorului. Filtrul cenusiu serveste la extinderea domeniului de masurare si se introduce numai la nevoie. Cu ajutorul rezistentei variabile se regleaza intensitatea curentului din circuitul lampii si deci incandescenta, respectiv stralucirea filamentului.

Masurarea temperaturii se face īn felul urmator: se īnchide circuitul electric al lampii si se vizeaza suprafata incandescenta a corpului a carui temperatura se masoara. Prin modificarea curentului de īncalzire se regleaza stralucirea filamentului pāna cānd acesta dispare pe fondul corpului incandescent (fig.6.7). Īn momentul cānd filamentul se pierde pe fondul cāmpului vizual, temperatura se citeste pe aparatul indicator. Īn acest caz, daca coeficientul de absorbtie al filamentului este egal cu cel al corpului, temperaturile lor sunt egale, iar temperatura filamentului se poate calcula. Astfel, aparatul electric poate fi gradat direct īn grade Celsius.

Īnsa lampa de temperatura are puterea de emisie si coeficientul de absorbtie mari (asemanatoare corpului negru), iar diferitele corpuri ale caror temperaturi se masoara, au diferiti coeficienti de absorbtie. Aceasta īnseamna ca masurarea temperaturii la aceste corpuri va fi īntotdeauna afectata de erori, a caror valoare va fi functie de coeficientul de absorbtie. Pentru a elimina aceste erori se face, dupa citirea temperaturii, pentru fiecare corp o corectie de temperatura care depinde de coeficientul de absorbtie al corpului ().

Īn tabelul 6.3 sunt dati coeficientii de absorbtie ai unor materiale pentru lungimea de unda a culorii rosu.

Tabelul 6.3.

Nr. crt.

Denumirea mareialului

Temperatura

[°C]

Coef. de absorbtie pentru

1.

2.

3.

4.

5.

6.

7.

Fier si otel solid

Nichel

Wolfram

Oxid de fier

Portelan, caramizi

Tencuiala industriala

Otel lichid

1050

-

3400

800

-

-

-

0,3...0,6

0,3...0,4

0,4

0,98

0,25...0,40

0,65

0,4

Domeniul de utilizare al pirometrelor optice este de la 700 °C la 3000 °C. La masurarea temperaturilor peste 800 °C, vizarea se face totdeauna prin filtrul rosu, pentru temperaturi mai joase el poate fi scos din cāmpul vizual.

Pentru ca un pirometrul sa poata fi utilizat īn diferite domenii de temperatura, cadranul aparatului are doua sau trei scari suprapuse. Citirile se fac pe scara corespunzatoare, la vizarea cu filtre sau respectiv īn lipsa acestora.

6.3. Utilaje si materiale folosite

Se vor utiliza aparatele de masurare a temperaturii existente īn dotarea laboratorului de tratamente termice.

6.4. Modul de lucru

Studentii vor studia aparatele de masura si reglare a temperaturii descrise īn prezenta lucrare si existente īn laboratorul de tratamente termice. Se vor identifica partile componente, rolul lor, modul de functionare si modul de utilizare.

6.5. Prelucrarea si interpretarea rezultatelor. Concluzii

Se vor masura temperaturile unor piese si cuptoare īncalzite la diferite temperaturi si se vor compara rezultatele obtinute cu diferite aparate.
