Aplicatiile Sistemului de monitorizare a apelor uzate din caminele de canalizare Azomures

economie




Aplicatiile Sistemului de monitorizare a apelor uzate din caminele de canalizare Azomures

Instructiuni de utilizare si instalare

Cuprins:

1.      Prezentare generala            .............................    3

2.      Aplicatia Achizitie Date Bazine     .........................    3

2.1.   Organizarea aplicatiei  .........................     3

2.2.   Panou General            ...............................     4

2.3.   Panou Monitorizare              ...........................      5

2.4.   Lansare aplicatie         ...............................     6

2.5.   Oprire aplicatie  ...........................      6

2.6.   Instalarea Aplicatiei Achizitie Date Bazine          ..................    7

3.      Aplicatia Achizitie Date Cab 17317g69r ine    .......................      11

3.1.   Organizarea aplicatiei  ...........................   11

3.2.   Panou Monitorizare cabine             .......................   11

3.3.   Lansare aplicatie         ............................  13

3.4.   Oprire aplicatie  ............................  13

3.5.   Instalarea Aplicatiei Achizitie Date Cabine         ...................   13

4.      Mesaje de eroare pentru aplicatiile de Achizitie Date ................   16

5.      Aplicatia Calibrare Cabine  ..........................    17

5.1.   Organizarea Aplicatiei Calibrare Cabine   ...................   17

5.2.   Lansare aplicatie         ...........................      18

5.3.   Oprire aplicatie  ...........................      18

5.4.   Utilizare   ................................     19

5.5.   Instalarea Aplicatiei Calibrare Cabine       .....................     20

6.      Aplicatia Calibrare Bazin Omogenizare  .....................     21

6.1.   Organizarea Aplicatiei Calibrare Bazin Omogenizare   ..............    21

6.2.   Instalarea Aplicatiei Calibrare Bazin Omogenizare                 .............     21

7.      Aplicatia Configurare          ............................     22

7.1.   Organizarea Aplicatiei Configurare ....................      22

7.2.   Panou principal  ...........................      22

7.3.   Instalarea Aplicatiei Configurare               ....................      23

7.4.   Lansare aplicatie         ...........................      23

7.5.   Utilizare             ...............................      23

8.      Aplicatia Dispecer    ..............................    23

8.1.   Organizarea Aplicatiei Dispecer      .......................   23

8.2.   Instalarea Aplicatiei Dispecer         .......................   24

8.3.   Lansare aplicatie         .............................    24

8.4.   Oprire aplicatie  ............................  24

9. Mesajele de eroare pentru Aplicatia Dispecer    ...................   25


1. Prezentare generala.

Sistemul destinat monitorizarii parametrilor calitativi ai apelor uzate din principalele camine de canalizare de la AZOMUREs S.A. cuprinde 6 aplicatii software, realizate īn mediul de dezvoltare TestPoint (Capital Eqiupment Corporation USA):

1.      Aplicatia Achizitie Date Bazine

2.      Aplicatia Achizitie Date Cabine

3.      Aplicatia Calibrare Cabine

4.      Aplicatia Calibrare Bazin Omogenizare

5.      Aplicatia Configurare

6.      Aplicatia Dispecer

2. Aplicatia Achizitie Date Bazine

Aplicatia Achizitie Date Bazine   (Monitorizare bazin) se instaleaza pe calculatorul Bazinomo si realizeaza:

  • Interogarea echipamentelor distribuite de achizitie date aflate īn vecinatatea cabinelor C,C1,C2,C3.
  • Afisarea parametrilor masurati pentru cabinele C, C1, C2 si C3. Parametrii masurati sunt pH, NH4 si NO3 pentru toate cele patru cabine; pentru cabina C sunt masurati si parametrii Uree, Clor, Conductivitate si Debit. In total, pentru toate cele 4 cabine sunt 16 parametri.
  • Crearea fisierului de transfer al valorilor instantanee D:\Cast\Bazin_omo.txt, situat pe calculatorul Bazinomo, ce este citit de toate Aplicatiile Dispecer pentru vizualizarea valorilor instantanee a parametrilor masurati.
  • Salvarea tuturor parametrilor masurati de aceasta aplicatie intr-o baza de date generala DateAzoMures.mdb, situata pe calculatorul Acq_dispecer, la un interval de timp prestabilit īn functie de starea de alarmare impusa
  • Salvarea tuturor parametrilor masurati de aceasta aplicatie intr-o baza de date locala Bazin Omogenizare.mdb, la un interval de timp prestabilit īn functie de starea de alarmare impusa, īn cazul īn care legatura la calculatorul Acq_dispecer nu este disponibila.
  • Transferarea datelor din baza de date locala īn baza de date generala, īn mod automat, atunci cānd se restabileste legatura calculatorului Bazinomo cu calculatorul Acq_dispecer

2.1 Organizarea aplicatiei



Aplicatia are doua panouri:

1.      Panou General

2.      Panou Valori masurate

Trecerea de pe un panou pe altul se face cu ajutorul butoanelor existente pe fiecare panou. Butoanele sunt inscriptionate cu numele panoului pe care īl va afisa.

Functionalitatea fiecarui panou va fi descrisa īn capitolul corespunzator .

2.2 Panou General

Panoul General este primul panou al aplicatiei si este cel care se afiseaza la lansarea acesteia. Panoul este prezentat īn Figura 1.

Pe acest panou este prezentata schema generala a instalatiei de monitorizare precum si dispunerea punctelor de masura. In dreptul fiecarui punct de masura exista un element de semnalizare. Daca exista o depasire de limite la unul din parametrii cabinei, indicatorul se coloreaza īn rosu. Culoarea verde indica situarea parametrilor monitorizati īn limitele prestabilite. Daca apare o alarmare de nefunctionare la unul din parametrii cabinei, aceasta este indicata cu culoarea albastra.

Acest panou este util īn īntelegerea schemei de masura si a amplasarii punctelor de masura.

Butoanele de pe Panou General asigura urmatoarele posibilitati:

Monitorizare  - prin apasarea sa se trece pe Panou Valori masurate.

Stop Aplicatie - prin apasarea sa se opreste aplicatia si se revine īn Windows

Pe Panoul General se afiseaza si Timp Achizitie care reprezinta momentul de timp la care au fost citite valorile parametrilor din cabine.

Figura 1.

2.3 Panou Monitorizare

Panoul Monitorizare este prezentat īn Figura 2.

Panoul Monitorizare este panoul care prezinta valoarea instantanee a parametrilor masurati, conditiile de alarmare a acestor marimi precum si tipul de alarmare.

Elementele de afisare sunt grupate pe cabine. Fiecare marime are īnscrisa denumirea deasupra elementului de afisare. La functionare normala culoarea afisajului este verde. Daca apare o eroare de functionare culoarea afisajului devine albastra iar daca este o eroare de depasire limite culoarea acestuia devine rosie.

Nota: Eroarea de functionare este prioritara fata de cea de limite. Deci daca pentru un parametru exista si o alarmare de nefunctionare si una de depasire limite, culoarea afisata va fi albastra.

Īn sectiunea corespunzatoare fiecarei cabine pot apare si semnalizari (A, E, C sau P) īn cazul īn care apar nefunctionari la instalatiile de alimentare, climatizare, efractie sau prelevare corespunzatoare. Culoarea acestor semnalizari este albastra. In cazul functionarii corecte aceste semnalizari nu sunt vizibile.

Īn partea superioara a Panoului Valori masurate este butonul Panou General care deschide Panoul General

In cazul īn care legatura la sistemul de achizitie este īntrerupta sau unul din monitoare nu functioneaza, atunci afisoarele corespunzatoare cabinelor sau parametrului corespunzator nu mai afiseaza nici o valoare.

Figura 2

Line Callout 1 (No Border): Line Callout 1 (No Border): Figura 62.4 Lansare aplicatie

Lansarea aplicatiei se face automat la pornirea sistemului de operare sau facānd double click cu mouse-ul pe icon-ul "Monitorizare bazin" aflat pe Start/Programe/Monitorizare bazin. Īn urma acestei actiuni se lanseaza aplicatia de achizitie si va fi afisat Panou General .

2.5 Oprire aplicatie

La functionare normala, aplicatia se opreste de catre utilizatorul de aplicatie. Pentru aceasta, din Panoul General se apasa butonul Stop Aplicatie.

2.6 Instalarea Aplicatiei Achizitie Date Bazine

Aplicatia se instaleaza prin rularea programului setup.exe din kit-ul aflat in directorul "Acq\Bazin" de pe CD-ul de instalare.

Programul va cere informatiile necesare pentru a transfera fisierele corespunzatoare de pe CD īn subdirectoarele de pe hard disk. Rutina de instalare va afisa caseta de dialog cu calea unde va fi instalat programul de achizitie si va astepta ca aceasta sa fie confirmata de catre operator. Calea implicita pentru instalare este: D:\Cast\Monitoro . Aceasta cale nu trebuie modificata.

Cānd instalarea este completa, rutina de instalare va cere restartarea calculatorului.

Īnainte de prima rulare a programului de achizitie mai trebuie efectuati urmatorii pasi:

1.      se verifica existenta īn directorul D:\Cast\ a fisierului de configurare "Configurare.txt", iar daca acesta nu exista va fi copiat din directorul Acq\Configurare de pe CD-ul de instalare

2.      se creaza D:\Cast\Database daca acesta nu exista

3.      se copiaza baza de date Bazin Omogenizare.mdb din Acq\Database in directorul D:\Cast\Database

4.      se realizeaza conexiunea la baza de date locala:

a.       se deschide ODBC Data Source Administrator



b.      se apasa butonul Add...



se selectea
za MicrosoftAccess Driver (*.mdb) si se apasa butonul Finish

c.       in fereastra ODBC Microsoft Access Setup, īn caseta Data Source Name: se introduce "local bazin"



se apasa butonul Select...

d.      se navigheaza īn directorul D:\Cast\Database si se selecteaza Bazin Omogenizare.mdb



se apasa butonul OK īn forma Select Database

e.       se apasa butonul OK īn forma ODBC Microsoft Access Setup

f.        se apasa butonul OK īn forma ODBC Data Source Administrator, operatie care īncheie realizarea conexiunii la baza de date.

5.      se realizeaza conexiunea la baza de date de pe Acq_dispecer:

a.       se verifica existenta pe calculatorul Acq_dispecer a directorului D:\Cast\Database omo; se creaza daca acesta nu exista

b.      se copiaza baza de date DateAzoMures.mdb si fisierul FileTest.txt din Acq\Database in directorul D:\Cast\Database omo

c.       se repeta pasii anteriori de la conexiunea la baza de date locala de la  a la c

d.      īn forma Select Data base se apasa butonul Network...



e.       īn caseta Drive: se selecteaza (none) iar īn caseta Folder: va fi introdusa calea \\Acq_dispecer\D\Cast\Database omo\  si se apasa butonul Finish



Dupa conectarea la calculatorul Acq_dispecer se repeta pasii d, e, f de la conexiunea la baza de date locala

6.      Pentru īnregistrarea corespunzatoare a datelor īn bazele de date si pentru citirea lor corecta este necesar ca la Regional settings Time sa fie definit sub forma hh:mm:ss iar Date sa fie definit sub forma dd/mm/yy

7.      Deoarece pe calculatorul de achizitie Bazinomo ruleaza doua aplicatii dezvoltate cu TestPoint este necesar ca sa se selecteze rularea acestora īn spatii separate de memorie . Pentru aceasta se selecteaza Properties pentru aplicatia Monitorizare Bazin din Start/Programms/Monitorizare bazin si apoi se selecteaza Run in separate memory space.

NOTA : Pentru PC-urile care ruleaza sisteme de operare NT va fi necesara acordarea de drepturi de scriere īn registrii pentru user-ul care foloseste aplicatia si full access share pe directorul D:\Cast\.

3.     Aplicatia Achizitie Date Cabine

Aplicatia Achizitie Date Cabine (Monitorizare) este instalata pe calculatorul Acq_dispecer si realizeaza:

  • interogarea prin intermediul a 4 servere Ethernet a echipamentelor distribuite de achizitie date aflate īn cabine
  • afisarea parametrilor masurati pentru cabinele M 316, M 304, M734, M 731, M 725, M 709, M 707, M 18b, M 40 cu aplicatia Monitorizare, instalata pe calculatorul de la Dispecerul Central. Parametrii masurati sunt pH, NH4, NO3  si Uree pentru toate cele noua cabine. Parametrii masurati, corespunzori fiecari cabine pot fi identificati de pe panourile afisate de aplicatie. In total sunt 26 de parametri.
  • crearea fisierului de transfer al valorilor instantanee ce este citit de toate Aplicatiile Dispecer pentru vizualizarea valorilor instantanee a parametrilor masurati.
  • salvarea parametrilor masurati īn baza de date de pe calculatorul Acq_dispecer la un interval de timp prestabilit īn functie de starea de alarmare impusa.

3.1 Organizarea aplicatiei

Aplicatia are un singur panou : Monitorizare cabine

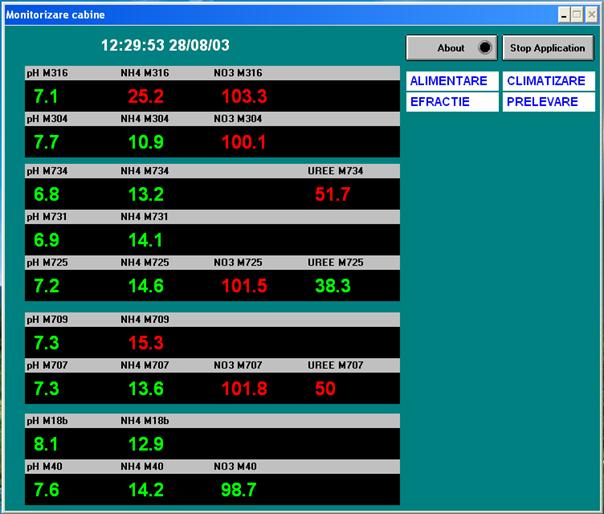

3.2 Panou Monitorizare cabine




Panoul este prezentat īn Figura 3.

Acesta contine doua butoane:

Stop Aplicatie - prin apasarea sa se opreste aplicatia si se revine īn Windows

About - īn urma apasarii acestuia se vor afisa date despre firma si realizatorul programului.

Panoul Monitorizare cabine prezinta valoarea instantanee a parametrilor masurati, conditiile de alarmare a acestor marimi precum si tipul de alarmare.

Elementele de afisare sunt grupate pe cabine. Fiecare marime are īnscrisa denumirea parametrului si cabina de unde este citit, deasupra elementului de afisare. La functionare normala culoarea afisajului este verde. Daca apare o eroare de functionare culoarea afisajului devine albastra iar daca este o eroare de depasire limite culoarea acestuia devine rosie.

Nota: Eroarea de functionare este prioritara fata de cea de limite. Deci daca pentru un parametru exista si o alarmare de nefunctionare si una de depasire limite, culoarea afisata va fi albastra.

Īn sectiunea corespunzatoare fiecarei cabine, pot apare si semnalizari (A, E, C sau P) īn cazul īn care apar nefunctionari la instalatiile de alimentare, climatizare, efractie sau prelevare corespunzatoare. Culoarea acestor semnalizari este albastra. In cazul functionarii corecte aceste semnalizari nu sunt vizibile.

In cazul īn care legatura la sistemul de achizitie este īntrerupta sau unul din monitoare nu functioneaza, atunci afisoarele corespunzatoare cabinelor sau parametrului corespunzator nu mai afiseaza nici o valoare.

Figura 3.

3.3 Lansare aplicatie

Lansarea aplicatiei Monitorizare se face automat la pornirea sistemului de operare sau de pe bara de programme din grupul Monitorizare. Īn urma acestei actiuni va fi afisat Panoul Monitorizare cabine .

3.4 Oprire aplicatie

La functionare normala, aplicatia se opreste de catre utilizatorul de aplicatie. Pentru aceasta, din Panoul Monitorizare cabine se apasa butonul Stop Aplicatie.

3.5 Instalarea Aplicatiei Achizitie Date Cabine

Aplicatia se instaleaza prin rularea programului setup.exe din kit-ul aflat in directorul "Acq\Cabine" de pe CD-ul de instalare.

Programul va cere informatiile necesare pentru a transfera fisierele necesare de pe CD īn subdirectoarele de pe hard disk. Rutina de instalare va afisa caseta de dialog cu calea unde va fi instalat programul de achizitie si va astepta ca aceasta sa fie confirmata de catre operator. Calea implicita pentru instalare este: D:\Cast\Monitor . Sa nu se modifice calea implicita de instalare.

Cānd instalarea este completa, rutina de instalare va cere restartarea calculatorului.

Īnainte de prima rulare a programului de achizitie mai trebuie efectuati urmatorii pasi:

1.      se va verifica existenta directorului F:\Cast\ īn care aplicatia va crea fisierul de transfer cabine.txt. Daca  acesta nu exista se va crea.

2.      se verifica existenta directorului F:\Cast\Database

3.      se verifica existenta īn directorul D:\Cast\ a fisierului de configurare "Configurare.txt", daca acesta nu exista va fi copiat din directorul Acq\Configurare

4.      se copiaza baza de date Cabine.mdb din Acq\Database in directorul F:\Cast\Database

5.      se realizeaza conexiunea la baza de date:

a.       se deschide ODBC Data Source Administrator


Figura 4

b.      se apasa butonul Add...




Figura 5
se selectea
za MicrosoftAccess Driver (*.mdb) si se apasa butonul Finish

c.       in fereastra ODBC Microsoft Access Setup, īn caseta Data Source Name: se introduce "Local"


Figura 6


se apasa butonul Select...

d.      se navigheaza īn directorul F:\Cast\Database si se selecteaza Cabine.mdb

Figura 7


se apasa butonul OK īn forma Select Database

e.       se apasa butonul OK īn forma ODBC Microsoft Access Setup

f.        se apasa butonul OK īn forma ODBC Data Source Administrator, operatie care īncheie realizarea conexiunii la baza de date.

6.      se verifica formatul datei din Regional settings care va trbui sa fie hh:mm:ss pentru Time si dd/mm/yy pentru Date

NOTA : pentru PC-urile care ruleaza sisteme de operare NT va fi necesara acordarea de drepturi de scriere īn registrii pentru user-ul care foloseste aplicatia. De asemenea este necesar sa se realizeze un full share pentru partitiile D si F.

4. Mesaje de eroare

Aplicatiile de achizitie date genereaza un fisier text: "D:\Cast\Monitor\error.log" īn care sunt salvate ultimile erori aparute īn timpul functionarii acestora. Aceste fisiere sunt sterse periodic la un interval de 30s.

Erorile care apar datorita unor conditii neprevazute nu vor bloca aplicatia de achizitie.

Vor fi afisate mesaje de eroare numai īn cazul īn care aplicatia Achititie date cabine nu va putea face legatura cu serverele Ethernet la lansarea īn functiune.

5. Aplicatia Calibrare Cabine

5.1 Organizarea Aplicatiei Calibrare Cabine

Aplicatia are un singur panou.

Figura 8

Acesta contine 4 butoane si 2 selectoare:

Stop Aplicatie - prin apasarea sa se opreste aplicatia si se revine īn Windows

Save - are ca efect salvarea coeficientilor calculati pāna īn momentul īn care a fost apasat acest buton.

store x1 - stocheaza valoarea citita pentru un curent etalon de 4mA

store x2 - stocheaza valoarea citita pentru un curent etalon de 20mA si calculeaza coeficientii corespunzatori valorilor stocate

Selector cabine - selecteaza cabina pentru care se face calibrarea

Selector marimi - selecteaza marimea pentru care a fost initiata calibrarea

Panoul prezinta valoarea instantanee masurata īn mA, valoarea stocata pentru 4mA si 20mA furnizati de etalon, valoarea coeficientilor si valoarea calculata pe baza acestora.

5.2 Lansare aplicatie

Aplicatia se lanseaza de pe bara de programe, din grupul Calibrarea cabine . Dupa lansare se va afisa Panoul "Program Calibrare Cabine".

5.3 Oprire aplicatie

La functionare normala, aplicatia se opreste de catre utilizatorul de aplicatie. Pentru aceasta, din Panoul "Program Calibrare Cabine" se apasa butonul Stop Aplicatie.

5.4 Utilizare

Dupa lansarea aplicatiei se alege din selectorul de cabine si cel de marimi cabina si marimea pentru care se va face calibrarea.

-         Īn caseta mA va fi afisata valoarea īn mA a marimii supusa calibrarii.

-         Casetele a si b afiseaza valorile coeficientilor pentru marimea supusa calibrarii.

-         Caseta valoare calculata afiseaza rezultatul evaluarii liniare a marimii de intrare.

  • Se seteaza calibratorul pentru a furniza 4mA la iesire si se aplica acest curent la intrarea modulului de achizitie.
  • Se lasa aplicatia sa faca cāteva citiri succesive pāna se stabilizeaza valoarea afisata.
  • Se apasa butonul store x1 pentru a memora valoarea citita



Figura 9

  • Se seteaza calibratorul pentru a furniza 20mA la iesire si se aplica acest curent la intrarea modulului de achizitie

Figura 10

  • Se lasa aplicatia sa faca cāteva citiri succesive pāna se stabilizeaza valoarea afisata
  • Se apasa butonul store x2 pentru a memora valoarea citita si a calcula noii coeficienti



Figura 11

  • Se apasa butonul SAVE pentru a salva noii coeficienti īn fisierul de configurare

Īn acest moment se poate relua procedura de calibrare sau se poate īncepe una noua.

5.5 Instalarea Aplicatiei Calibrare Cabine

          Aplicatia se instaleaza prin rularea programului setup.exe din kit-ul aflat in directorul "Acq\Calibrare\Cabine" de pe CD-ul de instalare.

Programul va cere informatiile necesare pentru a transfera fisierele necesare de pe CD īn subdirectoarele de pe hard disk. Rutina de instalare va afisa caseta de dialog cu calea unde va fi instalat programul de achizitie si va astepta ca aceasta sa fie confirmata de catre operator. Calea implicita pentru instalare este: D:\Cast\Cal_c pe calculatorul "Acq_dispecer".

Cānd instalarea este completa, rutina de instalare va cere restartarea calculatorului.


6. Aplicatia Calibrare Bazin Omogenizare

6.1 Organizarea Aplicatiei Calibrare Bazin Omogenizare

Aplicatia are un singur panou.

Figura 12

Aplicatia lucreaza identic cu cea de calibrare pentru cabine. Vor fi respectate aceleasi proceduri descrise anterior.

6.2 Instalarea Aplicatiei Calibrare Bazin Omogenizare

          Aplicatia se instaleaza prin rularea programului setup.exe din kit-ul aflat in directorul "Acq\Calibrare\Bazin" de pe CD-ul de instalare.

Programul va cere informatiile necesare pentru a transfera fisierele corespunzatoare de pe CD īn subdirectoarele de pe hard disk. Rutina de instalare va afisa caseta de dialog cu calea unde va fi instalat programul de achizitie si va astepta ca aceasta sa fie confirmata de catre operator. Calea implicita pentru instalare este: D:\Cast\Cal_o pe calculatorul "Bazinomo".

Cānd instalarea este completa, rutina de instalare va cere restartarea calculatorului.


7. Aplicatia Configurare

7.1 Organizarea Aplicatiei Configurare

Este folosita pentru introducerea tuturor constantelor de lucru necesare aplicatiilor de calibrare, achizitie si dispecer. Aplicatia are un singur panou.

7.2 Panoul principal

Panoul este prezentat īn Figura 13

Figura 13

Acesta contine 4 butoane si un selector:

Exit - prin apasarea sa se opreste aplicatia si se revine īn Windows

Cancel - īn urma apasarii acestuia se va renunta la toate modificarile facute pāna īn acel moment.

Save - prin apasarea sa se salveaza toate modificarile facute.

Default - restaureaza la valoarea implicita toate marimile.



Panoul mai contine un Grid īn care sunt afisate cāmpurile Parametru si Valoare. Modificarile se vor efectua numai īn coloana Valoare.

7.3 Instalarea Aplicatiei Configurare

Aplicatia se instaleaza prin rularea programului setup.exe din kit-ul aflat in directorul "Acq\Config" de pe CD-ul de instalare.

Programul va cere informatiile necesare pentru a transfera fisierele corespunzptoare de pe CD īn subdirectoarele de pe hard disk. Rutina de instalare va afisa caseta de dialog cu calea unde va fi instalat programul de achizitie si va astepta ca aceasta sa fie confirmata de catre operator. Calea implicita pentru instalare este: D:\Cast\Config.

Cānd instalarea este completa, rutina de instalare va cere restartarea calculatorului.

Se verifica existenta īn directorul D:\Cast\ a fisierului de configurare "Configurare.txt" si a fisierului "Default.txt", daca acestea nu exista vor fi copiate din directorul Acq\Configurare.

Fisierul de configurare Configurare.txt va trebui sa fie reactualizat īn directoareele de pe calculatoarele de achizitie Bazinomo si Acq_dispecer si de pe toate calculatoarele din reteaua de monitorizare īn directorul D:\Cast\Dispecer, deoarece de la aceasta locatie este citit de aplicatiile Dispecer

7.4 Lansare Aplicatie

Se urmareste calea: START - Programs - Configurare - Configurare. Īn urma acestei actiuni va fi afisat Panoul principal al aplicatiei.

7.5 Oprire Aplicatie

La functionare normala, aplicatia se opreste de catre utilizatorul de aplicatie. Pentru aceasta se apasa butonul Exit.

7.6 Utilizare

Dupa lansarea aplicatiei se alege din selector grupa de parametri care vor fi modificati si se vor introduce noile valori īn coloana Valoare.

Daca totul a decurs normal se va salva noua configuratie prin apasarea butonului Save.

Pentru a renunta la modificarile facute se apasa butonul Cancel.

Īncarcarea valorilor implicite se va face prin apasarea butonului Default.

8. Aplicatia Dispecer

Aplicatia Dispecer este prezentata pe larg īn Dispecer.doc care se gaseste pe CD-ul de instalare īn directorul Documentatie. Este documentatia de utilizare pentru toti utilizatorii de tip Dispecer.

8.1 Organizarea Aplicatiei Dispecer

Aplicatia Dispecer este organizata pe mai multe panouri. Prezentarea tuturor ascestor panouri ca structura si functionalitate se face pe larg īn Dispecer.doc

8.2 Instalarea Aplicatiei Dispecer

Pentru instalarea Aplicatiei Dispecer :

  • se copiaza de pe CD-ul de instalare directorul Cast\Dispecer si se copiaza pe D:\, rezultānd directorul D:\Cast\Dispecer
  • se lanseaza setup.exe din directorul Run_2000 care se afla pe CD-ul de instalare. Dupa lansare este afisata o caseta de dialog īn care se cere confirmarea pentru instalarea aplicatiei īn D:\DISPECER. Dupa confirmarea directorului se instaleaza aplicatia Dispecer, calculatorul solicitānd restartarea.
  • dupa instalarea aplicatiei se selecteaza din bara de programe grupul DISPECER, aplicatia DISPECER. In Propperties pentru aceasta aplicatie se selecteaza Run in separate memory space
  • se  fac apoi legaturile ODBC corespunzatoare bazelor de date cu care opereaza aceasta aplicatie. Exista doua ODBC-uri, care se fac similar cu cele descrise pentru aplicatiile de achizitie. Primul  are Data Source Name DateAzoMures si calea \\Acq_dispecer \D\Cast\Database omo\DateAzoMures.mdb. Al doilea are Data source name Cabine si calea \\Acq_dispecer \F\Cast\ Database\Cabine.mdb
  • se verifica ca pe Acq_dispecer exista directorul \\Acq_dispecer\D\Cast\TestODBC īn care trebuie sa existe doua fisiere FileCamine.txt si FileBO.txt. Daca acestea nu exista se copiaza de pe CD-ul de instalare din directorul TestODBC
  • se seteaza īn Regional settings Time hh:mm:ss si Date dd/mm/yy

8.3 Lansarea aplicatiei

Aplicatia Dispecer se lanseaza la pornirea sistemului de calcul daca este pusa īn Startup sau de pe bara de Programs , grupul Dispecer, aplicatia Dispecer

8.4 Oprirea aplicatiei

Oprirea aplicatiei se face prin apasarea butonului Stop aplicatie de pe panoul principal

9. Mesajele de eroare pentru Aplicatia Dispecer

Aplicatiile Dispecer genereaza un fisier text: "D:\Cast\Dispecer\log.txt" īn care sunt salvate ultimele erori aparute īn timpul functionarii acesteia. Acest fisier este sters periodic la un interval de 30s.

Erorile care apar datorita unor conditii neprevazute nu vor bloca Aplicatia Dispecer.

Vor fi afisate mesaje de eroare pe panourile Aplicatiei Dispecer īn urmatoarele cazuri:

·        fisierele de transfer Bazin_omo.txt  de pe calculatorul Bazinomo sau Cabine.txt de pe calculatorul Acq_dispecer nu pot fi accesate (citite) din aplicatia Dispecer, deoarece exista o problema īn retea. Īn acest caz mesajul afisat va fi Legatura la server Bazin Omo intrerupta sau Legatura la server Cabine intrerupta. Īn momentul īn care se restabileste legatura īn retea īntre cele doua calculatoare acest mesaj dispare. Mesajul apare doar daca legatura este īntrerupta cel putin 2 secunde (4 citiri succesive). Daca apare acest mesaj īnseamna ca pe panourile Aplicatiei Dispecer un mai sunt vizibile valorile instantanee ale marimilor masurate si vor dispare si trendurile de pe panourile de grafice corespunzatoare acestor marimi

  • aceste doua fisiere de transfer exista īnsa nu contin date. Īn acest caz mesajele sunt de genul Fisierul de transfer date Bazin Omo (Camine) este gol. In aceasta situatie se verifica daca aplicatia de achizitie corespunzatoare functioneaza corect. si īn aceasta situatie mesajele apar doar daca la 4 citiri succesive (2 sec) se mentine acelasi defect si dispar automat daca fisierele de transfer sunt corespunzatoare.
  • fisierele de transfer exista īnsa nu īsi actualizeaza informatia la 30 de secunde. Īn acest caz mesajele vor fi Aplicatia de achizitie Bazin Omo nu functioneaza!!! sau Aplicatia de achizitie Camine nu functioneaza!!!. Aceste mesaje apar doar dupa 4 citiri succesive a unor aceleasi date si dispare automat cānd se reactualizeaza fisierele de transfer. Exista doua cauze:

    1. fie un functioneaza aplicatia de achizitie corespunzatoare si acest lucru se poate vedea pe panourile acesteia
    2. fie aplicatia de achizitie functioneaza, dar datorita unei probleme de sistem aplicatia de achizitie nu poate scrie si actualiza fisierul de transfer

  • īn cazul īn care se doreste vizualizarea īnregistrarilor din baza de date pot apare mesajele Legatura la Baza de date BO intrerupta sau Legatura la Baza de date Camine intrerupta. Īn aceste cazuri exista probleme de conectare a calculatorului īn retea.
  • Daca apar mesajele   Nu exista inregistrari  B O!! sau   Nu exista inregistrari   Camine!! īnseamna ca īn baza de date fie nu exista īnregistrari īn perioada selectata fie nu este configurata legatura ODBC pentru baza de date respectiva












Document Info


Accesari: 1777
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




Coduri - Postale, caen, cor

Politica de confidentialitate

Copyright © Contact (SCRIGROUP Int. 2019 )
