CULTIVATOARE

Sunt folosite pentru:

prelucrarea solului initial arat (cultivatie sau prelucrare totala);

prasitul culturilor ag 333b15d ricole (cultivatie sau prelucrare partiala);

bilonatul culturilor agricole;

deschiderea brazdelor pentru irigatii;

incorporarea in sol a ingrasamintelor.

Clasificare dupa destinatie:

cultivatoare pentru prelucrare totala;

cultivatoare pentru prasit;

cultivatoare universale.

Cultivatoarele pot fi tractate sau purtate.

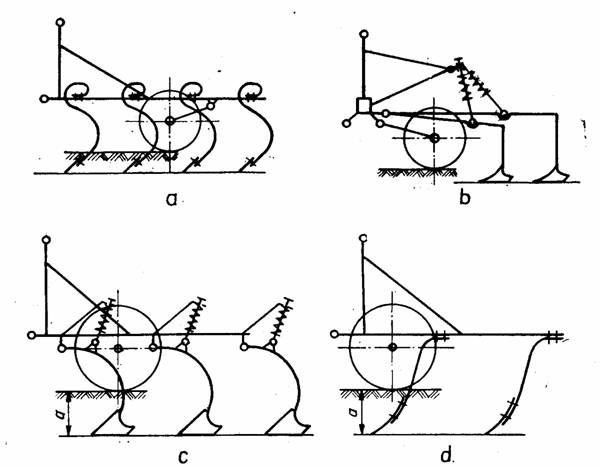

Fig. 1 Scheme de cultivatoare pentru prelucrare totala

a – cu organe de lucru sub forma de gheare  montate pe suporturi elastice; b – cu organe de lucru sub forma de sageti montate pe suporturi rigide; c – cu sageti montate articulat; d – cu dalti sau gheare montate rigid.

Fig. 2 Schema cultivatorului pentru prasit

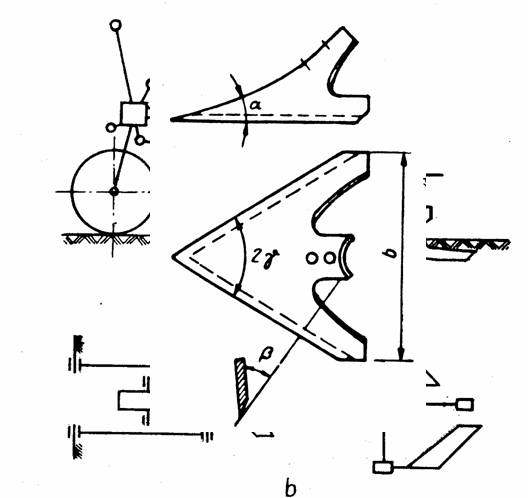

Fig. 3 Sageti cu aripi egale

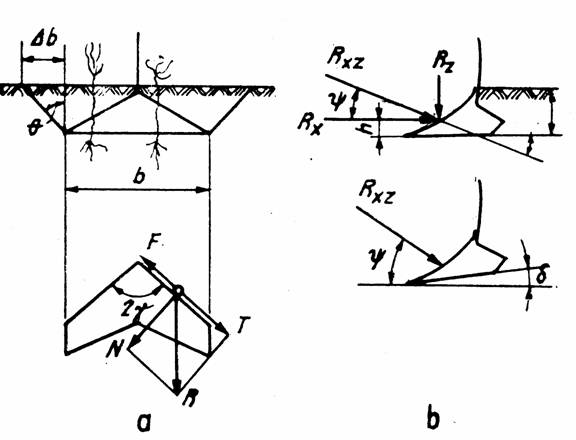

Fig. 4 Schema procesului de lucru executat de sageti cu aripi egale

R – rezistenta opusa taisului de catre o particula (componentele T, N);

F – forta de frecare care se opune deplasarii particulei de-a lungul taisului.

T > F - alunecarea partculei este posibila;

iNs b – latimea de lucru a sagetii;

p = 8 – 24 N/cm – rezistenta pe unitatea de lungime

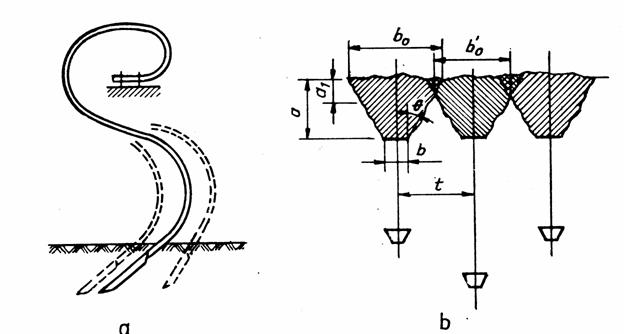

Fig.5 Schema procesului de lucru executat de organele de afanare

t – distanta dintre doua organe de afanare;

a₁ = 1/3a_max – adancimea pe care se regaseste suprapunerea;

b – latimea de lucru a unui organ de afanare;

pentru

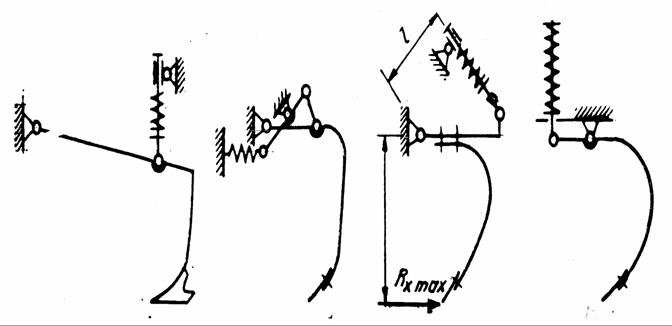

Fig.6 Schema de montare articulata a organelor de lucru

Forta necesara de mentinere a sagetii in lucru:

iNs

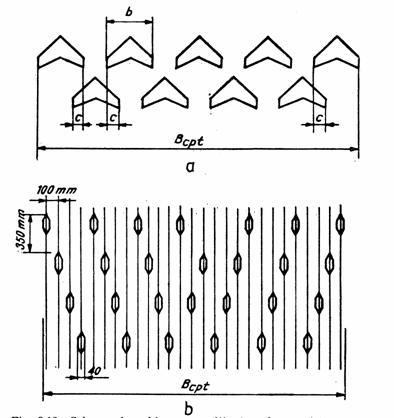

Fig. 7 Scheme de echipare a cultivatoarelor pentru prelucrare totala

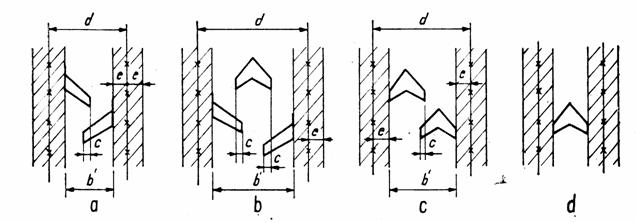

Fig. 8 Scheme de echipare a cultivatoarelor pentru prasit

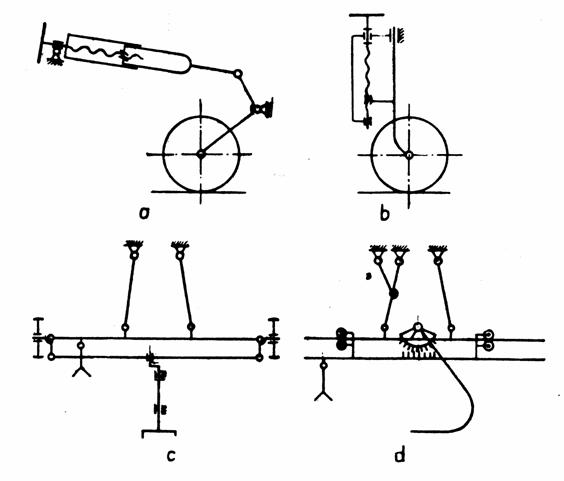

Fig. 9 Mecanismele cultivatoarelor

a,b – reglarea adancimii de lucru prin modificarea pozitiei rotilor fata de cadru; c, d – mecanisme de conducere
