HIDROGEOLOGIE

Geologie


HIDROGEOLOGIE

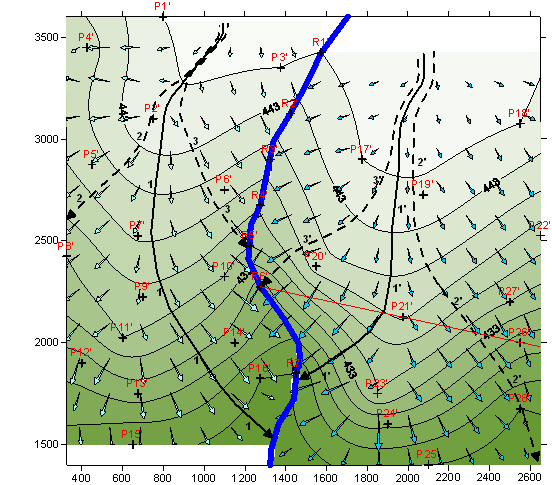

1.Harta Piezometrica

Harta piezometrica se construieste pe baza cotelor nivelului apei în reteaua hidrografica(R1, R2, ..) si a  nivelului hidrostatic masurat în pi 515c24f ezometrele (P1, P2,…) amplasate pe schita anexata temei.

            Din schita anexata se extrag coordonatele piezometrelor iar cotele în fiecare piezometru se determina prin interpolare lineara pe baza cotelor echipotentialelor trasate.

            Harta piezometrica se construieste cu ajutorul Surfer-ului si trebuie sa cuprinda:

  • liniile echipotentiale trasate la o echidistanta de minimum 2m;
  • liniile de curent principale (minimum 3 pe fiecare versant al râului)
  • gradientii hidraulici calculati pe câte o linie de curent din fiecare versant.



-          Rau                                                       - izopieze

                   - Linii de curent                                             - directii de curgere

Calculul gradientilor hidraulici

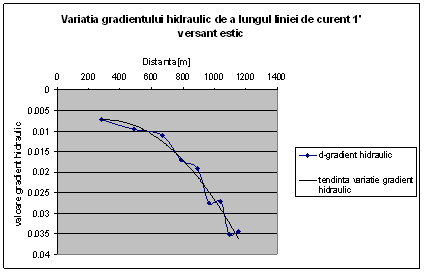

Gradientii hidraulici s-au determinat pe cate o linie de curent aleasa pe fiecare versant. Gradientul s-a determinat pe baza datelor obtinute in urma digitizarii acestor linii de current.

in care,

-ΔH = distanta dintre izopieze

-x1,y1,x2,y2  =   coordonatele punctelor situate pe echipotentiale la intersectia                                                                                                                                                                                                                                                  cu    linia de curent pe care calculam variatia gradientului hidraulic.

Malul estic:

 Calculele s-au efectuat in Excel:





Malul

estic





x

y

d(ij)

d

∆ H[m]

I

1952.91

2816.471

0

0





1916.18

2538.164

280.7209

280.7209

2

0.007125

1918.09

2328.908

209.2641

489.985

2

0.009557

1881.419

2152.181

180.4922

670.4772

2

0.011081

1820.413

2052.668

116.7242

787.2013

2

0.017134

1735.051

1991.769

104.8588

892.0601

2

0.019073

1672.05

1955.237

72.82654

964.8867

2

0.027463

1613.108

1910.576

73.95115

1038.838

2

0.027045

1566.363

1878.098

56.92088

1095.759

2

0.035136

1515.557

1849.685

58.21135

1153.97

2

0.034358

Malul vestic:

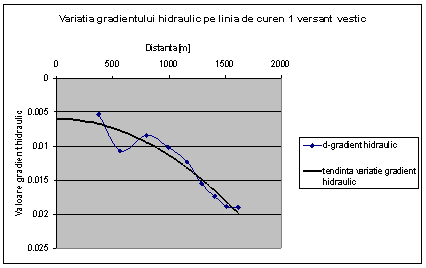

Calculele s-au efectuat in Excel:





Malul

vestic





x

y

dij[m]

d[m]

∆H [m]

Ι

900.1753

3280.854

0

0

2



783.7957

2920.792

378.403

378.403

2

0.005285

760.4539

2734.932

187.3198

565.7228

2

0.010677

744.8276

2498.727

236.7215

802.4443

2

0.008449

779.5668

2305.089

196.7295

999.1738

2

0.010166

841.437

2154.031

163.2372

1162.411

2

0.012252

911.0765

2045.565

128.898

1291.309

2

0.015516

972.9782

1948.72

114.9378

1406.247

2

0.017401

1031.012

1859.622

106.3316

1512.578

2

0.018809

1092.92

1774.394

105.3395

1617.918

2

0.018986

1193.537

1662.037

150.8232

1768.741

2

0.013261



Interpretarea hartii piezometrice

Din punct de vedere al relatiei râu-acvifer, nivelul piezometric pe maluri este situat deasupra nivelului raului si deci acviferul alimenteaza raul.

Valoarea gradientilor hidraulici calculati pe o linie de curent creste pe versantul drept si pe cel stang rezultand astfel un profil piezometric de tip parabolic. Tot din aceastga cauza conductivitatea hidraulica va scade.

Liniile de curent ce predomina sunt de tip divergent.

Variatia parametrilor hidrogeologici:

I-(gradient hidraulic)[adimensional]- creste

K-(conductivitate)-[m/zi]-scade

q-(debit unitar)-[m^3/zi/m]-scade

2.Calculul modulului de alimentare atmosferica

Modelul de calcul utilizat pentru modulul de alimentare este cel al curgerii plan-verticale, stationare si neconservativa intr-un acvifer omogen si izotrop cu o conductivitate hidraulica K=12 m/zi.

Profilul transversal ales este cel care intersecteaza coordonatele piezometrelor R6, P21, P26( marcat cu culoarea rosie pe harta piezometrica)

Formula folosita este:

   in care:

W-modulul de alimentare hidraulica

l- distanta dintre R6 siP26

x-distanta dintre R6 si P21

h1-(CotaNH-Cota Culcus) in R6

y-(CotaNH-Cota Culcus) in P21

h2-(CotaNH-Cota Culcus) in P26

Pe “l” si “x” ii aflam cu formula folosita si la aflara distantei in calculul gradientului hidraulic.()

X1,y1 in R6



1275.384

2275.603

l

X2,y2 inP26

2550.318

2000.521

1304.273

X1,y1 in R6

1275.384

2275.603

x

X2,y2 inP21

1975.822

2125.085

716.4278



h1

y

h2

K

30

39.2

30

12


W=K*=  W=6621.1429 mm/an

      6.6211429 m/an

      0.0181401 m/zi



3.Reprezentarea grafica a profilului piezometric in interfluviu

Se reprezinta doua profile piezometrice:

a)Profilul piezometric rezultat din interpolare pe baza cotelor nivelurilor piezometrice masurate in piezometre.

b)Profilul piezometric calculate pe baza ecuatiei curgerii plan      verticale, stationare si neoconservative si a modulului de alimentare atmosferica calculat.

a’) Profilul piezometric este cel rezultat prin intersectia sectiunii cu gridul malului estic.(Grid-slice)

b’)Profilul piezometric este cel rezultat din calculul ecuatiei curgerii plan-verticale, stationare si neconservative.

Ecuatia este:                 in care,



∆H- variatia nivelului piezometric

h1-(CotaNH-Cota Culcus) in R6

h2-(CotaNH-Cota Culcus) in P26

L-distanta dintre R6 si P26

x€[0-L]

Conform ecuatiei curgerii plan-verticale, stationare, neoconservative am obtinut variatiile nivelului piezometric.

Hx= Cota culcus+∆H

-Hx- variatia cotei NH

Distanta

Hx

664.0654

439.0996

0

430

675.4037

439.1319

29.98529

430.7753

696.2237

439.1698

50.80524

431.2389

717.0436

439.1394

71.62519

431.7018

737.8636

438.9571

78.7455

431.8599

758.6835

438.7345

92.44513

432.1668

761.6187

438.7008

113.2651

432.6265

779.5035

438.4893

134.085

433.0778

800.3234

438.2318

154.905

433.519

821.1434

437.9627

175.7249

433.9471

841.9633

437.6825

176.2988

433.9585

859.172

437.4423

196.5449

434.3601

862.7833

437.3914

217.3648

434.7526

883.6032

437.0892

238.1848

435.1214

904.4232

436.7787

259.0047

435.4648

925.2431

436.4606

273.8521

435.6912

946.063

436.1358

279.8247

435.7831

956.7254

435.9667

300.6446

436.0789

966.883

435.8044

321.4646

436.3528

987.7029

435.4672

342.2845

436.6082

1008.523

435.1255

363.1045

436.8482

1029.343

434.7799

371.4055

436.9378

1050.163




434.4307

383.9244

437.0759

1054.279

434.3612

404.7444

437.2924

1070.983

434.0781

425.5643

437.4989

1091.803

433.7228

446.3843

437.6961

1112.623

433.365

467.2042

437.8842

1133.443

433.0049

468.9588

437.899

1151.832

432.6847

488.0242

438.0628

1154.263

432.6424

508.8441

438.2314

1175.082

432.279

529.6641

438.3894

1195.902

431.9141

550.484

438.5361

1216.722

431.5477

566.5121

438.6394

1237.542

431.1799

571.304

438.6707

1249.385

430.9704

592.1239

438.7914

1258.362

430.814

612.9439

438.8983

1279.182

430.4567

633.7638

438.9911

1300.002

430.1281

654.5838

439.0702

1320.822

429.9479

x

Hx

0

430

50

431.1149

100

432.1068

150

432.9866

200

433.7633

250

434.4437

300

435.0335

350

435.5371

400

435.9583

450

436.2998

500

436.5639

550

436.7523

600

436.8662

650

436.9062

700

436.8725

750

436.765

800

436.583

850

436.3254

900

435.9905

950

435.5763

1000

435.0798

1050

434.4976

1100

433.8251

1150

433.0569

1200

432.1862

1250

431.2043

1300

430.1004

1304.273

430





Date folosite la Pr. Piezo. calculat



                                                                  Date folosite la Pr. Piezo interpolat
