ELEMENTE COMPONENTE ALE INSTALATIILOR

Arhitectura constructii





ELEMENTE COMPONENTE

ALE INSTALA IILOR

sI

SISTEMELOR DE M SURARE

CONSIDERAŢII GENERALE

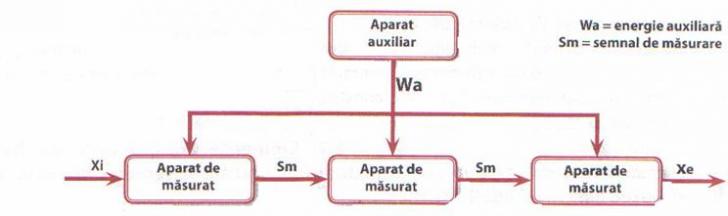

Instalatiile si sistemele d 19319k102t e masurare sunt alcatuite din mai multe aparate de masura (situate īn fluxul semnalului) si aparate auxiliare (nesituate īn fluxul semnalului dar care livreaza energie auxiliara pentru mentinerea functiunii instalatiei, captarea si adaptarea unui semnal de masurare, emiterea valorii masurate).

DACĂ NUMĂRUL APARATELOR SE REDUCE LA UNU, INSTALAŢIA DEVINE UN APARAT.

COMPONENTELE UNEI INSTALAŢII DE MĂSURAT

DENUMIREA ELEMENTELOR COMPONENTE

n      1. Dupa rolul pe care īl au īn instalatia de masurat aparatele se numesc captor, adaptor, emitator.

n      2. Dupa forma semnalului, mijloacele de masurat sunt traductoare si convertizoare.

1.DENUMIREA APARATELOR DE MĂSURĂ DUPĂ ROLUL

ĪN INSTALAŢIA DE MĂSURAT

CAPTORUL - este un aparat de masura care capteaza marimea de masurat si emite la iesire un semnal corespunzator.

Ex. termometrul cu rezistenta.

Daca marimea de intrare este, īn acelasi timp,si semnal de masurare captorul nu este necesar.

Captorul poate fi:

Activ - cānd energia semnalului de masurare este luata direct de la masurand.

Pasiv - īn cazul īn care marimea de masurat comanda o energie auxiliara de la o sursa auxiliara.

Partea captorului care sesizeaza direct marimea de masurat se numeste senzor sau sonda.



Captorul trebuie sa micsoreze influenta marimilor perturbatoare asupra  semnalului de masurare.

ADAPTORUL-este un aparat de masura situat īntre captor si emitator. Poate fi:

n      A. Amplificator de masurare- un aparat de masura cu energie auxiliara la care energia de intrare comanda energia auxiliara de iesire(ex. amplificarea puterii).

n      B. Calculator -efectueaza operatii de calcul.

n      C. Traductor - transforma marimea aplicata la intrare īntr-o marime de alta natura fizica, proportionala cu cea aplicata la intrare.

SE DEOSEBESC

      Aparate de conexiune - servesc la conectarea a doua sau mai multe semnale de masurare;

      Aparate de functie - transforma semnalul de intrare dupa o anumita relatie matematica:

      Aparate de temporizare - formeaza dependenta temporara dintre semnalul de iesire si cel de intrare.

EMIŢĂTORUL- aparat de masurare foloseste energie auxiliara si emite valoarea masurata a marimii de masurat.

Poate fi:

      Direct - emite valoarea masurata īntr-o forma inteligibila:

-indicatoare (analogice sau digitale);

-īnregistratoare(inregistreaza rezultatul pe diagrame);

-numaratoare(emite valoarea masurata ca suma sau integrala).

      Indirect - emite valoarea masurata īntr-o forma recunoscuta de dispozitive speciale: aparate de semnalizare, emitatoare se semnal limita.

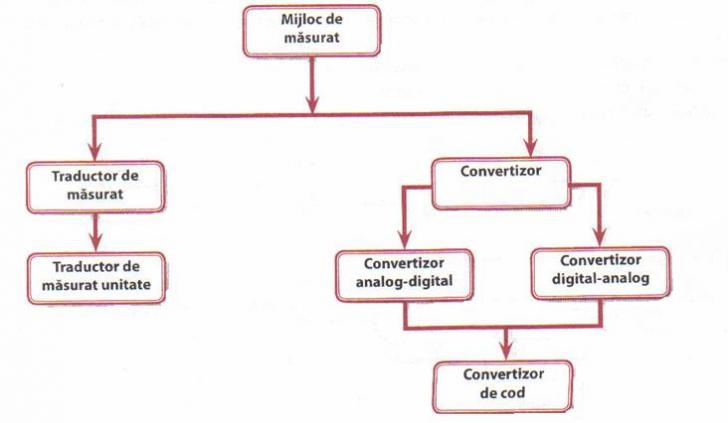

2.DENUMIREA APARATELOR DE MĂSURĂ DUPĂ FORMA SEMNALULUI

n      TRADUCTORUL DE MĂSURARE- transforma semnalul analog aplicat la intrare īntr-un semnal de iesire analog, dependent de cel de intrare.

Daca la intrarea si la iesirea traductorului se afla aceasi marime fizica si aparatul lucreaza fara energie auxiliara aparatul se numeste transformator sau convertizor.

Ex: transformator de curent, transformator de tensiune.

TRADUCTORUL UNITATE ( transmitator, convertizor standard de masurare) -

Are domeniul semnalului de iesire normat si necesita energie auxiliara.

n      CONVERTIZORUL ( CONVERTORUL)- aparat de masura la care semnalul de intrare difera structural de cel de iesire.

Exemple:

CAN- CONVERTOR ANALOG NUMERIC- transforma un semnal analogic īntr-un semnal digital ( numeric).

CNA-CONVERTOR NUMERIC ANALOGIC - transforma un semnal digital īntr-un semnal analogic.

Exista situatii īn care convertorul are numai o structura digitala.
