Termostat HERZ 7230 / 7260 (Cap termostatic) Instructiuni de utilizare, montaj si reglare

Arhitectura constructii



loading...











ALTE DOCUMENTE

CAIET DE SARCINI PENTRU EXECUTIA INSTALATIILOR INTERIOARE DE APA RECE SI CALDA MENAJERA REALIZATE CU TEVI DIN POLIETILENA
STATII FIXE DESTINATE TELEFONIEI MOBILE - SISTEM GSM
Avantaje pentru blocurile cu mansarda
BUCATARIE
PERETII MEDIASTINULUI
MATERIALE CERAMICE
TEMA 5 PROIECT FUNDATII
INSTALATIA DE ETANSARE SI DE RACIRE CU HIDROGEN A GENERATORULUI.
INSTALATIA DE VID SI DE ALIMENTARE CU ABUR A ETANSARILOR CU LABIRINTI
INSTALATIA DE BALAST


Marcaje  0       ą     1    2      3      =      4      5      6    max.

 °C       blocat   6   10   13   17,5   20    22    25    28     30



Marcaje   ą     1     2       3      =      4      5    max.

°C            6    10   13   17,5     20    22    25    28



Instalatorul dvs. a ales termostatul Herz pentru radiator cu reglarea automata a temperaturii ambiante. Reglarea temperaturii īmbina avantajul confortului cu economii importante la cheltuielile de energie si īncalzire. Pastrati aceste instructiuni, ptr. a putea beneficia de toate avantajele.

Functionarea

Termostatul HERZ este un dispozitiv de reglare a temperaturii ambiante, care regleaza automat si alimentarea cu agent de īncalzire a radiatorului. Temperatura ambianta dorita se regleaza prin rotirea rozetei de reglare, si se mentine constanta prin īnchiderea si deschiderea automata a ventilului.

Termostatul HERZ nu necesita īntretinere curenta.

Manevrare

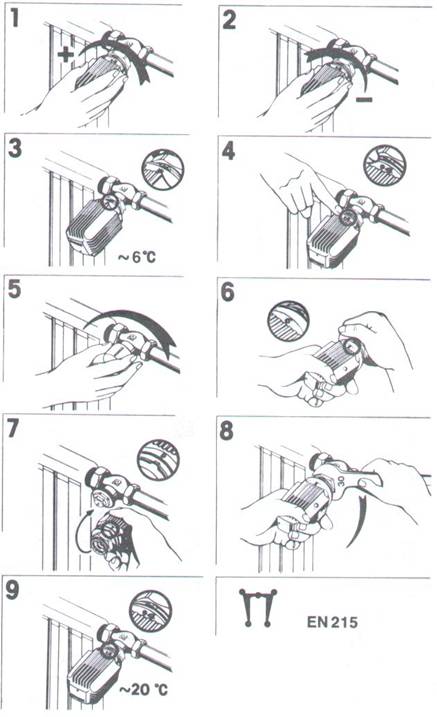

Rotirea īn sens invers acelor de ceasornic mareste temperatura ambianta.                (Fig. 1)

Rotirea īn sensul acelor de ceasornic

scade temperatura ambianta.                   (Fig. 2)

Protectie contra īnghetului                     (Fig. 3)

Īn pozitia "ą", ventilul se deschide automat la cca. 6°C, īmpiedicānd īnghetarea instalatiei.

Dupa terminarea perioadei de īncalzire, deschideti complet termostatul prin rotire īn sens invers acelor de ceasornic, pentru a evita colmatarea scaunului ventilului cu particule de mizerie.

Indicatii ptr. montaj

Nu expuneti termostatul actiunii directe a razelor solare sau a aparatelor puternic termoradiante - de ex. televizorul. Daca caloriferul este acoperit (cu perdele, de ex.), se formeaza o zona de supraīncalzire, īn care termostatul nu poate sesiza tem 21521h716v peratura ambianta si, deci, nu o poate regla.

Montarea

 !  Se recomada ca montarea capului termostatic, deci implicit si a robinetului termostatic sa se faca īn pozitia planului orizontal (perpendicular sau īn lungul radiatorului).

Pentru orice alta pozitie de montaj a capului termostatic firma Herz nu īsi asuma nici o raspundere pentru buna functionare a acestuia.

! Se recomanda ca montarea racordului pe radiator sa se realizeze cu o cheie calibrata. Cheia se poate oferii la cerere, Cod 1 6680 00

Recomandarea noastra ptr. economie

Termostatul reactioneaza rapid la curentii de aer rece, de aceea ar fi bine sa aerisiti īncaperile doar ptr. scurt timp.

Daca aerisirea dureaza mai mult, pozitionati termostatul pe "0" sau "ą".

Punctul de confort                                 (Fig. 4)

Īntre marcajele "3" si "4" de pe scala rozetei de reglare se afla punctul de confort "=". Acesta corespunde unei temperaturi de circa 20°C si reprezinta varianta optima de confort pe īncalzire, atmosfera placuta si economie de energie.

1. Desurubati capacul filetat sau rozeta de reglare de pe partea inferioara a termostatului.

                                                                  (Fig. 5)

2. Deschideti complet termostatul             (Fig. 6) (reglarea maxima, asa cum a fost livrat), apoi asezati piulita olandeza pe partea inferioara a termostatului.                                             (Fig. 7)

Rotiti apoi termostatul astfel īncāt nervura indicatoare sa fie īndreptata īn sus.

3. Strāngeti piulita olandeza cu cheia fixa SW 30.

                                                                   (Fig. 8)

4. Verificati modul de functionare prin rotirea rozetei de reglare si pozitionati termostatul pe marcajul "=".                                             (Fig. 9) Īn astfel de cazuri sunteti rugati a folosi termostatul Herz cu senzor la distanta sau cu actionare la distanta.

Ne rezervam dreptul de a efectua modificari tehnice si constructive īn spiritul progresului tehnic.

Scala rozetei de reglare la modelul 7230

Scala rozetei de reglare la modelul 7260

Sunt posibile abateri de la unele grade de temperatura īn functie de modul de montare si executia instalatiei. Daca nu obtineti aceste valori aproximative de temperatura, adresati-va firmei de instalatii.



Termostat HERZ 7230 / 7260 (Cap termostatic)

Instructiuni de utilizare, montaj si reglare



Posibilitati de reglare

pentru limitarea sau blocarea unui anumit domeniu de temperatura.

Pentru toate procedurile de reglare se va demonta mai īntāi rozeta de reglare a termostatului Herz.

Demontarea rozetei de reglare

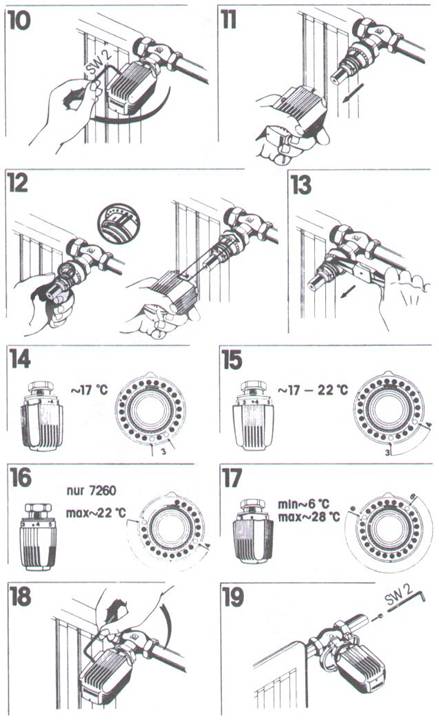

1. Desurubati cu circa 3 rotiri surubul de fixare cu ajutorul unei chei hexagonale interioare SW 2.

                                                                 (Fig. 10)

2. Pozitionati rozeta de reglare pe acel marcaj, unde trebuie sa se produca limitarea sau blocarea unui anumit domeniu de temperatura. Īnaintea demontarii rozetei de reglare trebuie marcata cifra reglata, deoarece rozeta trebuie montata īn aceeasi pozitie dupa executarea procedurilor de reglare descrise mai jos. Demontati apoi rozeta de reglare.                                                     (Fig. 11)

Atentie:

Este interzisa dereglarea (rasucirea) elementului termostatic (vizibil acum),  deoarece se produce o modificare a domeniului de temperatura reglat din fabrica, fiind necesara recalibrarea acestuia.

Ultima reglare din fabrica

Elementul termostatic si partea filetata sunt prevazute cu marcaje colorate, care corespund reglarii din fabrica pe pozitia "ą". Īn caz de resetare, elementul termostatic trebuie īnsurubat īn partea filetata pāna cānd cele doua puncte colorate se afla fata īn fata.                     (Fig. 12)

Montati apoi rozeta de reglare astfel īncāt marcajul "ą" sa se afle deasupra nervurii indicatoare. Īn astfel de cazuri sunteti rugati a folosi termostatul Herz cu senzor la distanta sau actionare la distanta.

Ne rezervam dreptul de a efectua modificari tehnice si constructive īn spiritul progresului tehnic.

Limitarea sau blocarea domeniului de temperatura

are loc prin deplasarea stifturilor limitatoare care se gasesc īn partea filetata a termostatului. Manipularea este mai usoara daca folositi un cleste plat.                                                (Fig. 13)

Blocarea rozetei de reglare pentru reglarea unei anumite temperaturi ambiante

Exemplu: blocarea pe marcajul "3" corespunde unei temperaturi de cca. 17°C.                               (Fig. 14)

1. Reglati marcajul "3" si demontati rozeta de reglare dupa cum s-a descris mai sus.

2. Deplasati stifturile limitatoare pe partea filetata, astfel īncāt sa ajunga la stānga si la dreapta cifrei "3", iar gaura "3" sa ramāna libera īntre ele.

3. Montati rozeta de reglare cu marcajul "3" si īnsurubati usor surubul elicoidal cu cheia hexagonala interioara SW 2.                   (Fig. 18)

Limitarea domeniului reglat
Exemplul 1: O temperatura ambianta de min. 17°C pāna la max. 22°C corespunde domeniului "3-4" al marcajelor de pe rozeta de reglare.              (Fig. 15)

1. Pozitionati rozeta de reglare pe "4" si demontati-o.

2. Deplasati stifturile limitatoare pe partea filetata īnainte de cifra "3" si dupa cifra "4".

3. Montati rozeta de reglare cu marcajul "4" si īnsurubati usor surubul elicoidal cu cheia hexagonala interioara SW 2.                   (Fig. 18)

Verificati domeniul de rotatii.

Exemplul 2 (7260): Limitarea temperaturii la 22°C si siguranta īmpotriva īnghetului corespund domeniului "ą-4" al marcajelor de pe rozeta de reglare.                                                             (Fig. 16)

1. Pozitionati rozeta de reglare pe "4" si demontati-o.

2. Deplasati un stift limitator pe partea filetata, astfel īncāt sa ajunga dupa cifra "4".

3. Montati rozeta de reglare cu marcajul "4" si īnsurubati usor surubul elicoidal cu cheia hexagonala interioara SW 2.

Verificati domeniul de rotatii.                    (Fig. 18)

Protectia īmpotriva īnghetului prin anularea īnchiderii totale
Exemplu: Termostatul trebuie sa se deschida automat la cca. 6°C si trebuie īmpiedicata īnchiderea totala a caloriferului. Corespunde domeniului "ą-6" al marcajelor de pe rozeta de reglare.           (Fig. 17)

1. Pozitionati rozeta de reglare pe marcajul "ą" si demontati-o dupa cum s-a descris mai sus.

2. Deplasati un stift limitator pe partea filetata, astfel īncāt acesta sa ajunga la marcajul "ą".

3. Montati rozeta de reglare cu marcajul "ą" si īnsurubati usor surubul elicoidal cu cheia hexagonala interioara SW 2.                   (Fig. 18)

Verificati domeniul de rotatii.

Protectia īmpotriva furtului

Termostatul HERZ poate fi asigurat īmpotriva furtului. Piulita olandeza este prevazuta īn acest caz cu 2 bride din material plastic, care se fixeaza cu cheia hexagonala interioara SW 2.

                                                                 (Fig. 19) Cod comanda: 1 7552
