Redresarea curentului alternativ

Fizica










ALTE DOCUMENTE

Aparate optice
Unitati de masura in sistemul international
Viteza luminii
Razele X
Tester logic
Filtre active cu amplificatoare operationale
Disciplina FIZICA
RADIAȚIILE ȘI RADIOPROTECȚIA

Redresarea curentului alternativ


Pentru obtinerea curentului continuu necesar alimentarii circuitelor electronice, din curentul alternativ disponibil de la retea se folosesc circuite specializate - redresoare, in asociatie cu circiute auxiliare care asigura caracteristicile impuse

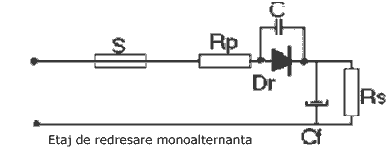

Redresorul propriu-zis este construit cu elemente unidirectionale, lasand deci sa treaca curentul intr-un singur sens, cum su 21121u2011v nt diodele cu vid sau diodele semiconductoare. Cel mai simplu circuit de redresare a tensiunii de retea este prezentat in fig.5.2. acest tip de redresare se numeste redresare monoalternanta, deoarece redreseaza numai una din alternantele tensiunii alternative de retea.

Elementele din circuitului sunt : siguranta de retea S, rezistenta de protectie Rp, dioda redresoare Dr cucondensatorul paralel C, condensatorul de filtraj Cf si consumatorul Rs.

Tensiunea alternativa de retea are o valoare de varf egala cu 1,41*Uev. La prima semialternanta pozitiva condensatorul de filtraj Cf atinge valoarea de varf a tensiunii de retea, dioda Dr fiind in conductie un sfert de perioada. Tensiunea de retea incepe sa scada, dioda redresoare se blocheaza si condensatorul Cf incarcat cu o tensiune egala cu o tensiune de varf se descarca prin rezistenta de sarcina cu o constanta de timp : =Cf*Rs.

La sosirea urmatoarei semialternante pozitive a tensiunii de retea dioda redresoare se deschide, in momentul in care tensiunea de retea depaseste valoarea tensiunii de pe condensatorul de filtraj, reincarcandu-l pe acesta la tensiunea Uvarf.

Peste tensiunea continua redresata, Uo, se suprapune o tensiune alternativa cu frecventa de 50Hz, avand forma unor dinti de ferastrau, numita tensiune reziduala sau brum rezidual.

Rezistenta de protectie Rs este introdusa in circuit pentru limitarea curentului de pornire prin dioda redresoare, atunci cand cuplarea aparatului coincide cu maximul tensiunii de retea. In acest moment, tensiunea de pe Cf fiind zero, curentul prin Dr este dat de relatia: ImaxDr = Uvarf/Rp.

KKKKK

Acest curent maxim este indicat de producator pentru fiecare tip de dioda redresoare si in cazul diodei 1N4007 este de 30A, valoarea minima pentru rezistenta de protectie fiind de 10 .

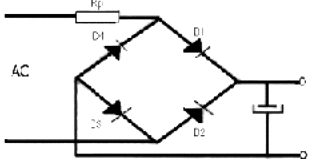

Etajul de redresare dubla alternanta



La aparitia alternantei pozitive, condensatorul Cf este incarcat la tensiunea de varf a tensiunii de retea, de curentul ce trece prin Rp, D1, Cf si D3. Diodele D2 si D4 sunt blocate. Dupa ce tensiunea de retea incepe sa scada, diodele D1 si D3 se blocheaza si condensatorul Cf incepe sa se descarce prin consumator. In momentul in care alternanta negativa a tensiunii de retea depaseste in valoare absoluta tensiunea de pe Cf, se deschid diodele D2 si D4 si curentul va circula prin D2, Cf, D4 si Rp va incarca condensatorul in valoarea de varf a tensiunii de retea.

Avantajele redresarii dubla alternanta sunt urmatoarele:
- brumul rezidual are amplitudinea pe jumatate comparativ cu redresarea monoalternanta
- da posibilitate utilizarii unor condensatoare de filtraj de doua ori mai mici, in cazul pastrarii amplitudinii brumului rezidual ca la redresarea monoalternanta
- incarca reteau de tensiune alternativa simetric si nu numai pe alternanta pozitiva
In prezent redresoarele dubla alternanta sunt folosite in toata aparatura moderna.



Bibliografie: Indrumar pentru electronisti
Editura tehnica 1986
