CAZAN DE PERETE COMBINAT

tehnica mecanica

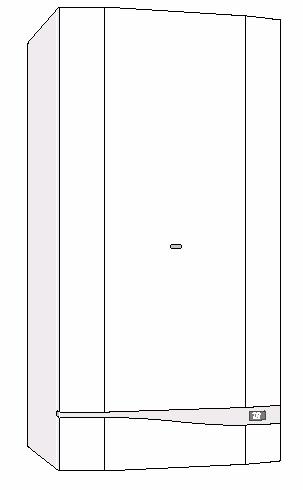

CAZAN DE PERETE COMBINAT



PROTHERM TIGER 28 KTV 12

Instructiuni de instalare si utilizare













Nota: Numarul de serie al cazanului este īnscris pe eticheta atasata pe spatele panoului frontal. Aceasta carte tehnica ofera o descriere a functiunilor de baza ale cazanului, respectiv a modului de exploatare īn conditii de siguranta.

I. Notiuni de baza

-         1.1 Introducere ........................................................................................................................  pag. 3

-         1.2 Comanda si semnalizare  ..................................................................................................  pag. 3

-         1.3 Pornirea cazanului ............................................................................................................  pag. 4

II. Instructiuni de instalare

-         2.1 Introducere ......................................................................................................................... pag 5

-         2.2 Caracteristici tehnice ......................................................................................................... pag. 5

-         2.3 Dimensiuni ........................................................................................................................ pag. 7

-         2.4 Caracteristicile pompei ...................................................................................................... pag. 7

-         2.5 Principiul de functionare acazanului ................................................................................. pag 8

-         2.6 Pozitionarea tubulaturii de evacuare ................................................................................. pag 8

-         2.7 Sistemul de īncalzire si preparare ACM ........................................................................... pag 9

-         2.8 Instalarea cazanului ........................................................................................................... pag 11

-         2.9 Cos de evacuare orizontal ................................................................................................. pag 12

-         2.10 Cos de evacuare vertical ................................................................................................. pag 13

-         2.11 Conexiuni electrice ......................................................................................................... pag 16

-         2.12 Punerea īn functiune ....................................................................................................... pag 17

























I.             Notiuni de baza

1.1 Introducere

Cazanul Tiger 28 KTV 12 este un cazan de perete combinat destinat prepararii agentului termic pentru sisteme de īncalzire centrala, respectiv a apei clade menajere.

Pentru a putea utiliza cazanul īn deplina siguranta si īn mod economic va rugam studiati si urmati aceste instructiuni.

Alimentarea cu gaz metan:

-          īn cazul constatarii unor neetanseitati la sistemul de alimentare cu gaz metan, opriti alimentarea si anuntati unitatea de service sau furnizorul de gaz metan.

Alimentarea cu energie electrica:

-          īn cazul īntreurperii alimentarii cu energie electrica, cazanul se va opri si va reporni īn mod automat la revenirea alimentarii.

Alimentarea cu apa:

-          cazanul face parte dintr-un sistem sub presiune, etans si din acest motiv umplerea si golirea de apa a sistemului trebuie efectuata de o persoana competenta.

Presiunea normala de functionare īn sistemul de īncalzire este de 1-2 bar. Daca presiunea va scadea sub valoarea de 1 bar este necesara completarea imediata cu apa. Pentru o functionare corespunzatoare si silentioasa trebuie realizata aerisirea completa a sistemului. Scaderea presiunii īn sistem indica o neetanseitate. Pentru īnlaturarea acesteia chemati instalatorul dvs. Īn cazul supraīncalzirii, caznul este protejat de un senzor de temperatura care va opri īn mod automat cazanul. Daca se īntāmpla acest lucru chemati unitatea de service.

1.2 Comanda si semnalizare

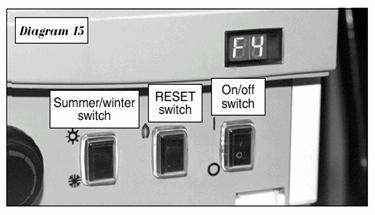

Panoul de comanda (fig. 1) este situat pe partea frontala a cazanului si este protejat de un capac. De aici se realizeaza pornirea/oprirea precum si reglarea īn timpul functionarii.

                   1. Ceas programator (numai la c-zi speciale)

2. Manometru;                                                           6. Buton reset;

3. Buton reglaj temperatura A.C.M.;                          7. Īntrerupator principal;

4. Buton reglaj temperatura A.T.;                               8. Afisaj electronic.

5. Comutator iarna/vara

Nota: ACM- apa  calda menajera:   AT- agent termic

1.3 Pornirea cazanului

Īnaintea punerii īn functiune verificati:

-          conectarea electrica;

-          presiunea de lucru a AT (īntre 1-2 bar);

-          deschideti robinetul de gaz.

Comutati īntrerupatorul 7 pe pozitia pornit "I" si selectati modul de functionare (iarna/vara).

Oprirea cazanului se realizeaza cu ajutorul īntrerupatorului 7 pe pozitia "O". Īn cazul unor opriri de lunga durata īnchideti robinetul de alimentare cu gaz metan.

-          Selectarea modului iarna/vara se realizeaza cu ajutorul butonului 5. Īn modul de functionare "iarna", cazanul va prepara AT (cu temperatura reglata de la butonul 4), precum si ACM (temperatura reglata de la butonul 3) īn concordanta cu comenzile primite de la termostatul de camera daca este montat. Īn modul "vara" cazanul va prepara doar ACM. Prepararea ACM este īntotdeauna prioritara fata de īncalzirea AT.

-          Īn timpul functionarii pe afisajul electronic vor fi afisate, īn cazul unor defectiuni, codurile de defect. Anularea se realizeaza cu butonul 6.

-          Umplerea cu apa a cazanului se realizeaza printr-un robinet īncorporat, de catre o persoana competenta. Suprapresiunile vor fi descarcate de supapa de siguranta īncorporata. Īn cazul pierderii presiunii din sistem sau a picurarii continue la supapa de siguranta chemati unitatea de service.

-          Pentru o īntretinere corecta se recomanda efectuarea unei revizii tehnice anuale, iar īn cazuri speciale, de cāte ori este nevoie, de catre o unitate specializata.

II. Instructiuni de instalare



2.1 Introducere

Cazanul Protherm 28 KTV este un cazan mural destinat īncalzirii centrale si prepararii apei calde menajere. Face parte din categoria I2H cu functionare cu combustibil gaz metan G20.

Pentru o functionare sigura si optima din punct de vedere al consumului de combustibil trebuie urmate prezentele instructiuni.

Cazanul este dotat cu camera de ardere etansa, aerul necesar arderii este aspirat din exteriorul īncaperii īn care este montat cazanul, iar gazele de ardere sunt evacuate fortat, tot īn exterior, de catre un ventilator.

Cazanul este dotat cu elemente de siguranta conform normativelor īn vigoare. Conectarea la reteaua de gaz metan trebuie efectuata de o persoana autorizata īn acest sens. Īn cazul īn care se banuieste existenta unor scapari de gaze, opriti functionarea cazanului, īnchideti alimentarea si anuntati unitatea de service.

.

 2.2 Date tehnice

28 KTV 12

Putere maxima consumata   KW ...................................................... 30,5

Putere minima consumata    KW .....................................................  12,1

Putere maxima utila   KW ................................................................ 27,4

Putere minima utila    KW ...............................................................  10,0

RANDAMENT

Randament nominal [ % ]...................................................................       81

Randament la sarcina 30 %[%] ..........................................................       76

ĪNCĂLZIRE

Temperatura  [°C ]............................................................................        30-85

Vas expansiune  [l ]...................................... ................................... 7

Presiune īn vas expansiune [ bar] ....................................................   1

Presiune maxima de lucru  [bar] ......................................................  3

Temperatura maxima de lucru  [°C] ................................................   85

Volumul maxim al sistemului [ l] ....................................................     130

APĂ CALDĂ MENAJERĂ

Debit ACM pentru Δt = 30 °C .[ l/min] ............................................        13,1

Debit ACM pentru Δt = 35 °C[ l/min] .............................................. 11,3

Debit minim [ l/min] ......................................................................... 2

Presiune maxima de alimentare [ bar] ...............................................         6

Presiune minima de alimentare [ bar] .......................................... ....  0,5

Temperatura [ °C] .............................................................................       40-60

ELECTRIC

Tensiunea de alimentare [ V/Hz] ...................................................... ~230/50

Intensitate [ A] ..................................................................................       0,8

Putere [ W] ........................................................................................      180

Grad de protectie  IP ..........................................................................     IP 44

DIMENSIUNI

Latime [ mm] .....................................................................................      450

Īnaltime [ mm ]...................................................................................       880

Adāncime [ mm] ................................................................................      370

Greutate [ kg] .....................................................................................     42

RACORDĂRI

Īncalzire tur/retur  [mm ].....................................................................       22

ACM intrare/iesire [ mm] ...................................................................      15

Gaz metan [ mm] ................................................................................      22

Gaze ardere/aer intrare [ mm] ............................................................       60/100

Lungimea tubului de evacuare orizontal [ m ]....................................   0,3-3

Lungimea tubului de evacuare vertical [ m] .......................................  0,5-5

GAZ METAN

Presiune pe arzator [ mbar ].................................................................     2,1-15,0

Presiune nominala [ mbar ]..................................................................      20

Diuze  Ų [mm] ....................................................................................     1,2

CONSUM GAZ

Q max [ m3/h] ......................................................................................    3,2

Q min [ m3/h] .......................................................................................    1,3

Consum aer [ m3/h] ..............................................................................    135

Puteri utile / presiune gaz pe arzator

KW                                                     mbar                                    KW                                                mbar

10 ....................................................... 2,1                               20 ................................................. 8,2



11 ....................................................... 2,5                               21 ................................................. 9,0

12 ....................................................... 3,0                               22 ................................................. 9,8

13 ....................................................... 3,6                               23 ................................................. 10,7

14 ....................................................... 4,2                               24 ................................................. 11,6

15 ....................................................... 4,8                               25 ................................................. 12,6

16 ....................................................... 5,4                               26 ................................................. 13,6

17 ....................................................... 6,2                               27 ................................................. 14,7

18 ....................................................... 6,8                               27,4 .............................................. 15,0

19 ....................................................... 7,5

2.3Dimensiuni de baza

1.       Tur ¾"                                                                   5. Retur ¾"

2.       Iesire ACM ½"                                                      6. Perete

3.       Alimentare gaz ¾"                                                  7. Fixare pe perete

4.       Intrare apa rece ½"

2.4 Caracteristica pompei

2.5 Principiu de functionare

1.       Presostat                                            15. Senzor temperatura ACM

2.       Ventilator                                           16. Iesire ACM

3.       Schimbator de caldura                         17. By pass automat

4.       Arzator                                              18. Tur

5.       Vana gaz                                            19. Golire

6.       Vas expansiune                                  20. Microīntrerupator

7.       Pompa                                               21. Senzor presiune

8.       Senzor debit                                        22. Vana cu 3 cai

9.       Punct masura presiune                        23. Presostat diferential apa

10.    By pass                                              24. Microīntrerupator

11.    Supapa de siguranta                            25. Schimbator de caldura secundar

12.    Retur                                                 26. Senzor AT

13.    Intrare AR                                         27. Termostat supraīncalzire

14.    Alimentare gaz

.

2.6 Pozitia cosului de evacuare gaze arse

Instalare:

Instalarea cazanului se va efectua cu pastrarea urmatoarelor distante minime, respectiv distantele recomandabile pentru service.

Distantele minime acceptabile pentru pozitionarea cosului de evacuare fata de anumite repere sunt urmatoarele:

a.       Sub fereastra ........................................................ 300 mm

b.       Sub aerisitor ......................................................... 300 mm

c.       Sub acoperis ......................................................... 75 mm

d.       Sub balcon ........................................................... 300 mm

e.       Lānga fereastra .................................................... 300 mm

f.         Lānga aerisitor ..................................................... 300 mm

g.       Lānga conducta verticala ..................................... 75 mm

h.       Fata de coltul cladirii (exterior) ........................... 300 mm

i.         Fata de coltul cladirii (interior) ............................ 300 mm

j.         Fata de sol sau alt nivel ........................................ 300 mm

k.       Īntre doua cosuri verticale .................................... 1500 mm

l.         Īntre doua cosuri orizontale .................................. 300 mm

2.7 Sistemul de īncalzire si preparare ACM

Proiectarea instalatiei de īncalzire

Protherm 28 KTV 12 este compatibil cu orice tip de instalatie īnchisa cum ar fi cu radiatoare, ventilconvectoare etc.

Dimensiunile conductelor trebuie determinate īn concordanta cu practica normala, folosind curba caracteristica a pompei, se va vedea capitolul "Date Tehnice". Instalatia de īncalzire trebuie calculata īn concordanta cu cerintele de putere ale instalatiei actuale si nu īn functie de puterea maxima a centralei. Īn orice caz trebuie lasate rezerve astfel īncāt diferenta de temperatura īntre tur si retur sa fie mai mica sau egala cu 20°C. Debitul minim de apa este de 500 l/h.

Conductele instalatiei trebuie pozate astfel incāt prin aceste trasee sa se evite formarea pungilor de aer si sa se asigure dezerarea permanenta a instalatiei. Ventilele de aerisire trebuie prevazute īn toate punctele īnalte ale instalatiei si pe radiatoare.

Volumul total de apa permis din instalatia de īncalzire depinde printre altele si de presiunea statica din instalatia rece.

Vasul de expansiune din centrala este presurizat la 1 bar (corespunde la o presiune statica de 10 m col. de apa), si permite un volum maxim al instalatiei de 130 litri la o temperatura medie de 75°C  si o presiune maxima de functionare de 3 bari. Aceasta presiune de presetare se poate modifica la o alta valoare daca presiunea statica difera.

Instalatia trebuie sa fie prevazuta cu robinet de golire īn punctul cel mai de jos.

Se permite montatea robinetilor termostatati, dar nu pe toate radiatoarele si īn particular nu se monteaza īn īncaperea unde se monteaza termostatul de ambianta.

Se recomanda montarea unui automat de umplere, pentru o umplere corecta a instalatiei.

Īn orice caz este ESENŢIAL sa se spele instalatia īnaite de montarea noii centrale.

Proiectarea instalatiei de apa calda menajera.

Pentru instalatia de apa calda menajera se pot folosi tevi din Cupru sau materiale plastice. Trebuie evitate pierderile  de presiune. Presiunea apei de alimentare trebuie sa fie īntre 1 si 3 bari. Daca presiunea de alimentare depaseste 3 bari atunci se va monta un reductor de  presiune. Īn zone cu apa dura  este obligatorie montarea unui dispozitiv dedurizator, care se va monta pe conducta de alimentare cu apa rece a centralei.

Conexiunile centralei:

A Tur īncalzire

B Iesire apa calda

C Racord gaz

D Intrare apa rece

E Retur īncalzire

F Racord evacuare supapa de siguranta

Setul de racordare este un accesoriu optional. Nu este inclus īn furnitura standard. In cazul inst. De cupru se recomanda urmatoarele dimensiuni.

Racorduri inst. de  īncalzire - Diametrul tevii  22 mm

Racorduri inst. sanitare -  Diametrul tevii  15 mm

Racord gaz  -  Diametrul tevii  22 mm

Racord evacuare supapa de siguranta - Diametrul tevii  22

                                                                                        mm









Descarcarea supapei de siguranta

ATENŢIE: Acesta nu se va descarca deasupra unei intrari, ferestre sau orice tip de zona cu acces de public. Conectati teava de descarcare la supapa, care se poate prelungi folosind o teava cu diametrul nu mai mic de Ų15 mm si descarcati īntr-un loc vizibil īn afara cladirii, preferabil deasupra unei scurgeri. Ţeava trebuie sa aiba o panta descendenta si condusa la o pozitie īn care orice refulare de apa, posibil fierbinte sau cu aburi, sa nu poata pune īn pericol persoanele si sa nu poata provoca daune defectānd componente sau instalatii electrice. Asigurati etanseitatea tuturor conectarilor.

Racordul de gaz

Conducta de alimentare cu gaz de la contor trebuie sa aiba diametrul adecvat astfel īncāt sa asigure presiunea permanenta de lucru de 20 mbari. Pentru a evita problemele datorate presiunii scazute se recomanda ca alimentarea sa se faca cu teava de Ų22 mm (sau ¾").

Inainte de punerea īn functiune instalatia de gaz trebuie testata din punct de vedere al etanseitatii īn conformitate cu normativele īn vigoare.

Īn interesul dvs. si pentru siguranta toate aparatele de utilizare pe gaz trebuie sa fie instalate si īntretinute de o persoana autorizata.

Reglementari statutare

Montarea acestei centrale trebuie facuta de o persoana competenta īn concordanta cu cerintele din legislatia curenta:

  • Reglementari de instalare si utilizare īn conditii de siguranta a gazelor naturale;
  • Reglementari pentru constructii;
  • Normele regiei locale de apa;
  • Norme de sanatate si securitate al muncii;
  • Norme ISCIR

ATENŢIE: Cīnd se monteaza sau se īntretine centrala, se va acorda o atentie sporita evitarii ranirii cauzata de muchiile de tabla.

2.8            Instalarea centralei

Īnainte de montarea centralei instalatia trebuie spalata bine pentru a elimina orice corp strain sau murdarie cum ar fi: spanul metalic, aliajul de lipit, particule, ulei sau grasimi.

Nota: Solventii pot cauza daune instalatiei de īncalzire.

Instalarea  centralei

Pentru montarea centralei procedati dupa cum urmeaza:

·         Asigurati spatiu suficient pentru service/reparatii, puneti sablonul pe perete (a se vedea fig. 7);

·         Stabiliti pozitia gaurii pentru cos si gauriti peretele pentru cos. Este de preferat sa utilizati un burghiu de 120 mm;

·         Executati doua gauri de Ų 10 mm pentru dibluri;




·         Īnsurubati suruburile de fixare īn dibluri lasānd afara la cca. 10 mm.

Nota: Gaurile de fixare a centralei au decupaje de forma gaurii pentru chei pentru a asigura o usoara agatare a centralei;

·         Luati sablonul;

·         Agatati centrala pe suruburi si strāngeti.

Conectarea tevilor

·        Scoateti dopurile de plastic de pe racorduri;

·        Conectati tevile instalatiei de īncalzire centrala si robinetii de separare asa cum se arata  īn fig.6;

·        Conectati teava de intrare a apei reci si robinetul de separare;

·        Conectati teava de iesire a apei calde menajere;

·        Conectati teava de refulare la supapa de siguranta;

·        Īn cele din urma conectati racordul de gaz si robinetul de separare.

Nota: Scoateti dopurile de plastic de pe racordurile centralei īnainte sa conectati centrala la instalatie.

sABLONUL CENTRALEI

Racorduri centrala

PARTEA SUPERIOARĂ



A.  Tur īncalzire

B.  Iesire A.C.M.

C.  Racord de gaz

D.  Intrare apa rece

E.  Retur īncalzire

F.  Racord supapa de siguranta



2.9 Montarea tubulaturii orizontale (gaz-aer)

A.        Tub de intrare aer

B.        Tub evacuare gaze (terminal)

C.        Inel de mascare din cauciuc (ext)

D.        Cot

E.         Inel mascare interior din material plasic

F.         "O"-ringuri

G.        suruburi

I.        Garnitura si colier

J.        Garnitura cot

K.     Distantier (vezi fig. 9)



·        Montati garnitura (J) sub cotul (D).

·        Introduceti atent "O"-ringurile (F) īn partea inferioara si superioara a cotului.

·        Amplasati distantierul (K) (livrat cu centrala) pe partea superioara a centralei.

·        Montati cotul pe distantier asigurānd conectarea, conectānd interiorul cotului pe stutul ventilatorului.

·        Montati inelul de cauciuc (C) pe tubul de intrare aer(A).

·        Introduceti tubul de aer din exterior pe gaura si trageti de el astfel ca inelul exterior (C) sa fie īn exteriorul peretelui.

·        Montati garnitura (I) si colierul pe tub si asamblati tuburile cu cotul (D) asigurāndu-va ca atāt tubul de aer cāt si tubul de gaze este etansat corespunzator.

Nota: Lungimea maxima a tubulaturii orizontale fara coturi este de 3 m.

·         Etansati flansa folosind suruburile furnizate.

Nota: Daca este necesara scurtarea tubulaturii, īntotdeauna taiati aceeasi lungime din tubul exterior si din cel interior. Īntotdeauna taiati capatul de la tubul de gaze.

Pentru fiecare cot de 90o montat se reduce lungimea totala cu 1m.

Pentru fiecare cot de 45o montat se reduce lungimea totala cu 0,5m.

Kit evacuare orizontal            85090

Prelungitor                               85091

Cot la 90o                               85092

Cot la 45o                               85093




Kit evacuare standard




Prelungitor



 Cot la 90o



Kit evacuare standard



2.10 Montarea tubulaturii verticale (gaz-aer)

·         Introduceti garnitura (A) la partea inferioara a adaptorului vertical (B).

·         Introduceti "O"-ringul īn mufa interioara a adaptorului vertical.

·         Amplasati distantierul (K) la partea superioara a centralei.

·         Montati adaptorul vertical (B) pe distantier (K) asigurānd conectarea corecta a partii interioare pe stantul ventilatorului.

·         Pentru acoperis terasa montati kitul acoperis terasa(cod 85107).

·         Montati prelungitoare (E) daca sunt necesare.

·         Montati terminalul (F) pe acoperis asigurānd etanseitatea acoperisului.

·         Pentru acoperis sarpanta montati kitul sarpanta (cod 85105).

·         Montati terminalul (F) pe acoperis asigurānd etanseitatea acoperisului.

Nota: Īnaltimea verticala maxima fara coturi este de 5m. Daca este necesar sa se taie din tubulatura, taiati lungimi egale din tubul exterior si din cel interior.

Conectati vasul de condens (inclus īn furnitura) la adaptorul vertical atunci cānd lungimea tubulaturii depaseste 3m. Montati teava de plastic Ų 15 (nu este inclusa īn furnitura).

Pentru fiecare cot de 90o montat se reduce īnaltimea totala cu 1m.

Pentru fiecare cot de 45o montat se reduce īnaltimea totala cu 0,5 m.

Terminal de tubulatura vertical (negru)           85103

Terminal de tubulatura vertical (caramida)             85104

Kit acoperis sarpanta                                           85105

Kit acoperis terasa                                               85107

Prelungitor                                                           85099

Cot la 90 o                                                           85101

Cot la 45o                                                            85102






CAZAN



O-ring

sant



ADAPTOR VERTICAL



Garnitura (A)

Distantier (K)



Terminal (F)



Prelungitor (E)

Adaptor vertical



Nota: La montaj se vor pastra urmatoarele distante.

Acoperis īn panta .



Acoperis terasa .







2.11 CONECTAREA ELECTRICĂ

Atentie: Aceasta centrala trebuie legata la o instalatie de pamāntare.

Toate componentele instalatiei electrice trebuie sa fie agrementate. Īntreaga instalatie electrica si elementele de control ale instalatiei de īncalzire (termostat, etc.) se vor lega la alimentrea electrica numai printr-un īntrerupator comun. Acesta se recomanda sa fie o cutie cu sigurante automate bipolare avānd distanta īntre poli de cel putin 3mm. Cutia de sigurante trebuie sa fie usor accesibila si de preferinta adiacenta centralei. Trebuie sa se poata identifica usor destinatia acesteia.

Īn loc de  cutia cu sigurante se poate folosi o priza si fisa cu trei pini, dar se va asigura ca:

a)       ele nu se folosesc īn īncaperi cu cada de baie sau cada de dus;

b)      priza si fisa respecta reglementarile curente ale BS 1363. Alimentarea electrica trebuie mentinuta īn mod permanent pentru a asigura producerea de apa calda menajera si protectia la īnghet.

Se recomanda montarea unui termostat de camera.

Nota: Pentru alte informatii se vor vedea Reglementarile pentru robineti termostatici de radiator care se pot monta aditional la termostatul de camera.

Cladiri 1991 - Conservarea Combustibilului si Puterea - editia 1995, Apedinx G, tabel 4b.

NU ĪNTRERUPEŢI ALIMENTAREA ELECTRICĂ A CENTRALEI ĪN TIMPUL COMUTĂRII SAU A PROGRAMĂRII!

Centrala 28 KTV 12 este livrata cu un cablu de alimentare de 1m.

Centrala se livreaza pentru a functiona pe īncalzire fara termostat de camera fiind prevazuta cu o punte  īn locul temostatului de camera. Daca nu se monteaza termostat, nu se va īndeparta puntea..

Daca se monteaza termostat de camera, puntea se va scoate si termostatul se va monta asa cum se arata mai jos.

SE VOR MONTA NUMAI TERMOSTATE DE CAMERĂ CARE NU INTRODUC TENSIUNI STRĂINE!

Cablu pentru control extern (nu este furnizat)



Cablu de alimentare furnizat





Cutie cu sigurante sau priza cu 3 pini legata la sigurante



TERMOSTAT DE CAMERĂ



Numai atunci scoateti puntea cānd conectati termostatul de camera



ATENŢIE: ĪN NICI UN CAZ NU ESTE VOIE SĂ SE APLICE TENSIUNE ELECTRICĂ PE BORNELE ELECTRICE A TABLOULUI PENTRU CONTROL EXTERN.

ATENŢIE: Aceasta centrala trebuie legata īn concordanta cu aceste instructiuni. Orice greseala cauzata de legarea incorecta duce la scoaterea centralei din garantie.

2.12 Punerea in functiune

Nota;

Pregatirea si prima pornire a centralei trebuie sa fie efectuata de catre o persoana autorizata.

Pentru a avea acces īn interiorul centralei desfaceti panoul frontal la colturile superioare, prin tragere īn fata si afara. Scoateti papucul firului de pamāntare de pe panou.

Instalatia de gaz

Este recomandat ca aerul din instalatia de gaz sa fie purjat la racordul de masura de pe vana de gaz (vezi fig.13).

1.       Racordul de masura la intrare

2.       Racordul de masura la iesire



Umplerea instalatiei

·          Deschideti robinetii de separare A,E si D (se va vedea fig. 6) si capacul aerisitorului de pe pompa (se va vedea fig. 17).

·          Umpleti instalatia prin deschiderea robinetului de umplere pāna cānd presiunea aratata pe manometru va fi de 1-1,2 bar.

·          Aerisiti fiecare radiator pāna ce iese jet continuu de apa.

·          Nu īnchideti capacul aerisitorului automat.

·          Deschideti mai multi robineti de apa calda pentru a aerisi instalatia de apa calda.

·          Asigurati-va ca manometrul indica o presiune īntre 1 si 2 bar. Re-presurizati daca este necesar.



Important: cānd purjati aerul din cazan, nu atingeti ventilul de pe vasul de expansiune, acesta NU este aerisitor.

Pornirea centralei

Īnainte de pornirea centralei verificati daca:

·        robinetul de la contorul de gaz este deschis;

·        robinetul de gaz al centralei este deschis;

·        robinetii de separare de pe partea de apa sānt deschisi;

·        centrala este alimentata electric

Prima pornire

·        Porniti centrala pe īncalzire centrala asa cum este descris īn " Instructiuni de exploatare".

·        Puneti butonul de control al instalatiei de īncalzire pe valoarea maxima si verificati ca termostatul de camera (daca este montat) sa "ceara" īncalzire.

·        Asigurati ca temperatura  creste la valoarea maxima cu toti robinetii de radiator deschisi. Aerul continut de apa din instalatia de īncalzire va fi automat eliminat prin purjorul automat de pe pompa. Pungile de aer de la punctele cele mai īnalte ale instalatiei trebuie eliminate prin radiatoare.

·        Cānd a atins temperatura maxima centrala trebuie oprita si instalatia racita.

·        Reumpleti instalatia la presiunea de 1 bar si aerisiti-o din nou daca este necesar.

·        Reporniti centrala si lasati-o sa functioneze pāna la atingerea temperaturii maxime. Opriti centrala si aerisiti instalatia de īncalzire. Daca este necesar, umpleti instalatia si asigurati-va ca presiunea indicata pe manometru cu instalatia RECE sa fie de 1 bar.

Presiunea de gaz

·        Opriti centrala.

·        Deschideti surubul de pe racordul de masura la intrare (1) pe vana de gaz, vedeti figura 13.

·        Conectati un manometru de gaz potrivit.

·        Porniti centrala asa cum este descris īn "Instructiuni de utilizare".

·        Verificati sa fie o presiune constanta de 20 mbar. Daca presiunea este insuficienta este necesar sa se verifice alimentarea cu gaz/instalatia de gaz si a se corecta greseala (se va regla regulatorul de gaz dinaintea centralei daca este necesar.

·        Opriti centrala.

·        Deconectati manometrul īnchizānd īnapoi surubul si verificati etanseitatea.

Reglarea puterii termice de īncalzire

Puterea termica a centralei pe partea de īncalzire trebuie setata īn concordanta cu cerinta instalatiei. Pentru a ajusta presiunea pe arzator procedati dupa cum urmeaza si tineti cont de tabelul listat īn "Date tehnice" .

Cautati sa aveti acces la placa electronica de baza dupa cum urmeaza:

·         Desfaceti cele doua cleme de plastic care tin panoul de comanda a centralei de panourile laterale si lasati-l jos.

·         Desurubati si scoateti suruburile carcasei de plastic din spatele panoului de comanda si scoateti capacul.

·         Puneti īntrerupatorul "iarna/vara" īn pozitia "iarna".

·         Porniti centrala ca sa se aprinda flacara si verificati presiunea de gaz la racordul de masura (2), vezi fig.13.

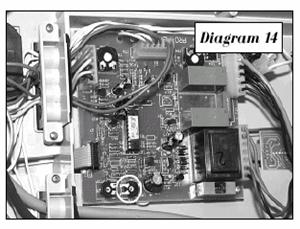

·         Reglati presiunea de la potentiometrul (1) de pe placa electronica, vezi fig. 14.

      Nota: Nu reglati nici un alt potentiometru.

·         Montati īnapoi capacul panoului electric.




  Fig. 14.



Dispozitive de siguranta

Dispozitivul de siguranta de tiraj

Daca intervine o obstructionare totala sau partiala a gazelor de ardere, sistemul de siguranta al centralei opreste centrala. Centrala va porni atunci cānd cauza a fost īndepartata.

Īn cazul īntreruperii alimentarii electrice

Centrala se va opri. De īndata ce alimentarea electrica se va restabili, centrala se va reporni automat. Daca centrala se reporneste trebuie setat termostatul de supraīncalzire.

Siguranta la supraīncalzire

Īn cazul supraīncalzirii termostatul de siguranta opreste centrala. Display-ul arata codul de eroare F1. Pentru a reseta apasati butonul de resetare pe termostatul de siguranta (a), vezi fig. 20.

Īntrerupator general



Buton de resetare



Īntrerupator "iarna/vara"



Fig. 15.



Important de retinut

Instalatia de īncalzire centrala nu poate functiona multumitor numai daca este complet umpluta cu apa si numai daca aerul continut initial īn instalatie este aerisit complet. Daca aceste conditii nu sunt satisfacute, aerul va produce zgomote īn instalatie si centrala se poate opri.



Pentru a reseta centrala (din alte motive decāt supraīncalzirea) folositi butonul de reset de pe panoul de comanda, vezi fig. 15.

Centrala 28 KTV 12 are īncorporat un dispozitiv de protectie la īnghet, care protejeaza centrala īn conditii de īnghet. Daca temperatura din instalatia de īncalzire scade sub 10 oC, pompa va porni īn cazul īn care alimentarea electrica a ramas conectata. Daca temperatura scade sub 8 oC, centrala va functiona pāna cānd temperatura agentului termic va creste la 25 oC. Daca alimentarea electrica a fost deconectata si apa din instalatie si centrala a īnghetat, centrala nu va fi folosita pāna cānd se va dezgheta.


loading...










Document Info


Accesari: 3646
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




Coduri - Postale, caen, cor

Politica de confidentialitate

Copyright © Contact (SCRIGROUP Int. 2018 )
