Caracteristici tehnice si de montaj:

tehnica mecanica


Caracteristici tehnice si de montaj:

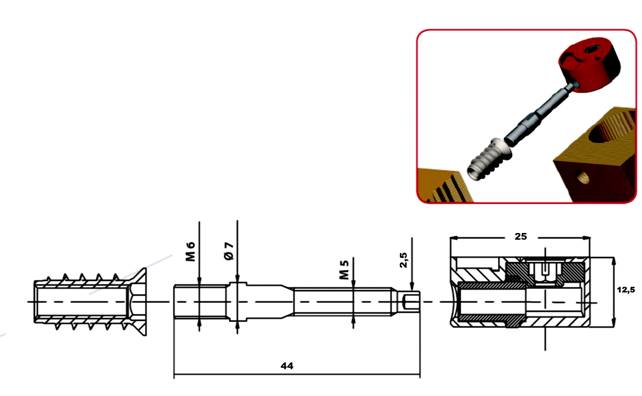

Dimensiune alezaj:     25 mm

Grosimea locasului: 12.5 mm pe axa la 8.50 mm adâncime



Distante de la margini: de la 32 l 141y242b a 35 mm

Capacitate de reglare:    0/+20 mm

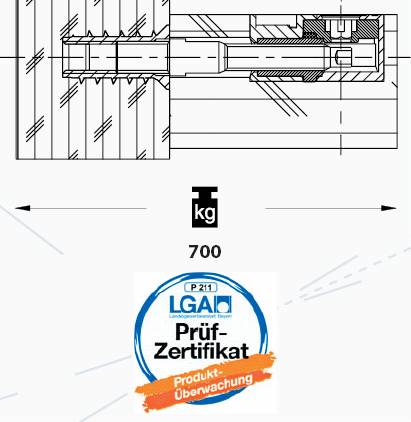

Capacitatea de apasare > 8000 N (LGA)

Extindere < 0.3 mm/1.000 N (LGA)

Dezasamblare automata din cauza trepidatiilor, miscarii mobilierului: imposibil

Dezasamblare manuala: foarte usoara

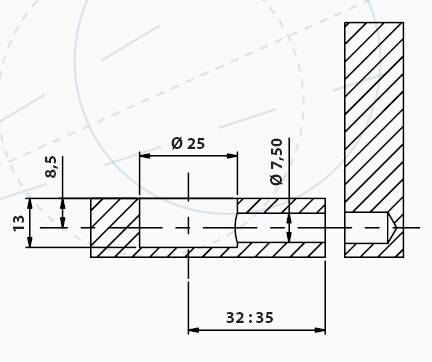

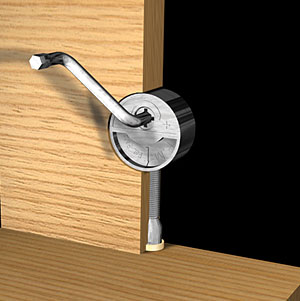

FIXARE LA 90°





Alezare standard, orice eroare de alezare se poate compensa (de la 32 la 35 mm de la margini)

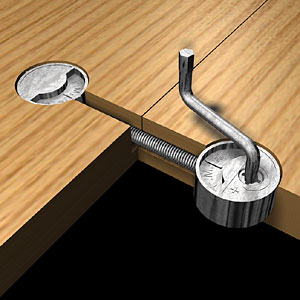

FIXARE LA 180°


Sistemul este compus dintr-o cama Fixty, un surub 65/120/150 si un element de fixare




















Dimensiunea surubului: M5, lungimea sub cap: 63/148 mm

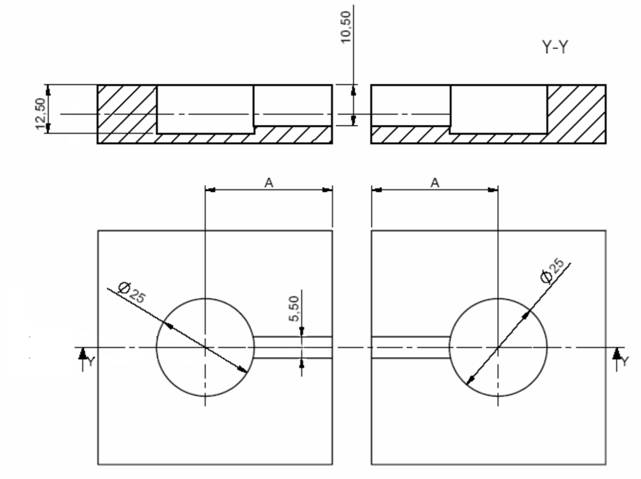

Diagrama de prelucrare:


Lungimea surubului sub cap 63 mm A = 32,5 mm


Lungimea surubului sub cap 148 mm A = 75,5 mm
