INSTALATII DE AUTOMATIZARE

Reprezinta ansamblul de aparatura destinata sa conduca si sa regleze parametrii functionali ai unui sistem complex de producere a caldurii sau de climatizare.

Se compune in principiu din:

-         regulatoare

-         elemente de camp (senzori)

-         elemente de executie

-         accesorii

1.      Regulatoare

Sunt sisteme electronice, construite in jurul unui microprocesor

specializat, capabile sa analizeze informatiile primite de elementele de camp si sa le compare cu valorile de referinta setate (fixate) de operatorul service sau de beneficiar, sa stabileasca abaterile si sa comande elementelor de executie executarea manevrelor necesare pentru restabilirea parametrilor de functionare normali (fixati).

Regulatoarele comercializate curent de ROMSTAL sunt cele ale ale firmei DANFOSS, din gama ECL COMFORT, in urmatoarele variante:

a)     - ECL COMFORT 100 B

Este varianta cea mai simpla . Poate sa conduca un cazan si o pompa, pe circuitul de incalzire, in regim ON/OFF, in functie de temperatura exterioara si cea interioara (optional). Poate suporta trei sonde de temperatura: de exterior, de ambianta si d 21321g622v e conducta (de contract sau de imersie). Poate fi echipat cu ceas analogic saptamanal.

b)     - ECL COMFORT 100 M

Poate face reglaj calitativ lal temperaturii apei pe tur, prin comanda unei vane de amestec cu 3 sau 4 cai, in functie de temperatura exterioara si cea din incapere. Poate primi informatii de la trei sonde (ca si 100 B)si are o iesire pe releu pentru comanda pompei si una pe triace pentru comanda servomotorului vanei de amestec. Se poate echipa cu ceas analogic.

c)      -ECL COMFORT 200

Este un regulator multifunctional care permite mai multe tipuri de aplicatii prin inserarea unor carduri specializate, astfel:

CARD

APLICATIA

FUNCTIA CONTROLATA

P20

Control direct arzator si pompa

Compensare climatica

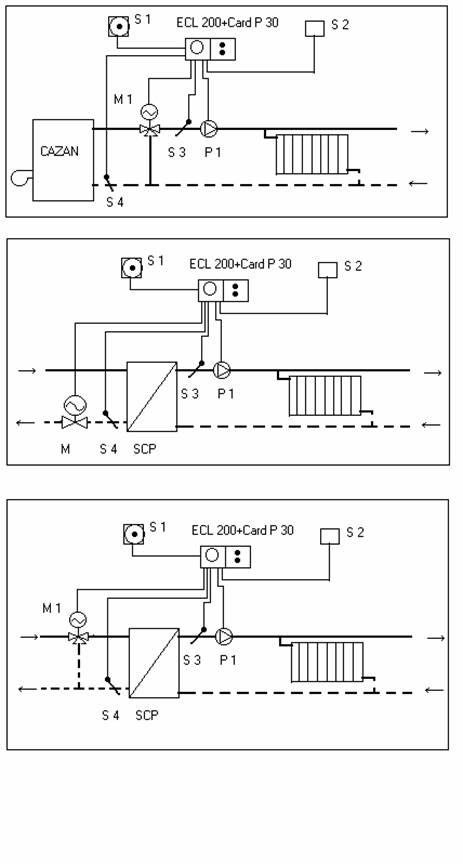

P30

Control direct sau indirect pe vana de amestec si pompa

Compensare climatica

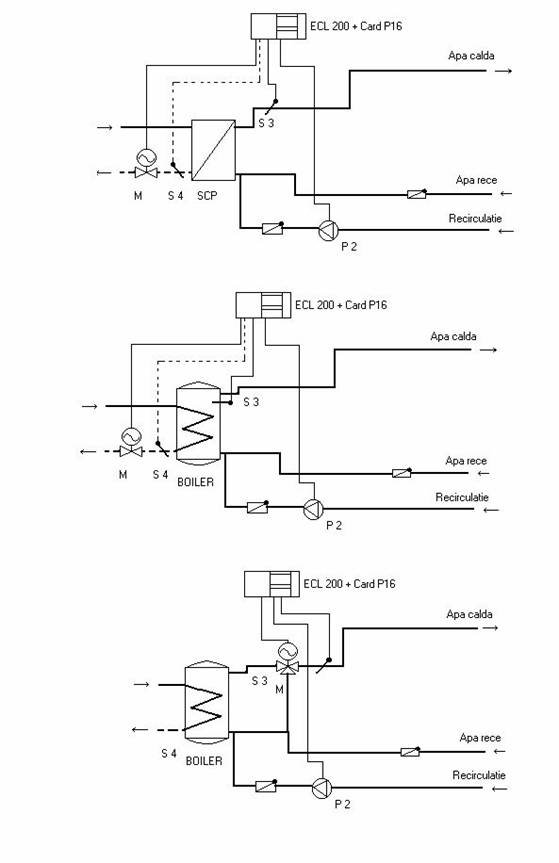

P16

Control direct sau indirect a.c.m.

Control temperatura constanta

P17

Control a.c.m. pe modul cu schimbator de caldura si acumulator

Control temperatura constanta

Regulatorul are o iesire pe triace pentru comanda servomotorului

vanei de reglaj si doua iesiri pe releu pentru comanda pompelor (sau o pompa si un arzator).Poate primi informatii de la 4 sonde de temperatura (toate cu senzor Pt 1000). Se poate programa.

Este echipat cu ceas digital, iar display-ul cu cristale lichide afiseaza toti parametrii functionali sau de stare ai sistemului controlat.

d) - ECL COMFORT 300

La fel ca si ELC 200, este un regulator multifunctional, avand insa capacitatea de a controla un numar mai mare de parametri si de a comanda mai multe organe de executie. In acest sens, ECL 300 are intrari pentru 6 sonde de temperatura, doua iesiri pe triace pentru vane de reglaj motorizate si trei iesiri pe releu pentru pompe sau arzatoare.

Diferitele functii ale regulatorului se realizeaza ca si la ECL 200, prin inserarea unor carduri specializate .

Regulatorul este echipat cu ceas digital si display cu cristale lichide, care afiseaza toti parametri de stare ai sistemului controlat. Permite programarea zilnica si saptamanala a parametrilor de functionare.

CARD

APLICATIA

FUNCTIA CONTROLATA

C25

Control direct arzatorului,

Pompa, a.c.m. si pomp incalzire

Compensare climatica pe incalzire si

ON/OFF pe a.c.m.

C35

Control pompe incalzire si a.c.m.; vana de amestec

Compensare climatica pe incalzire si

ON/OFF pe a.c.m.

C37

Control pompe incalzire si a.c.m.;

vana de amestec

Compensare climatica si ON/OFF pe acumulator a.c.m.

C55

Control arzator, vana de amestec

si preparare a.c.m.

2 circuite cu vana de amestec si

ON/OFF pe a.c.m.

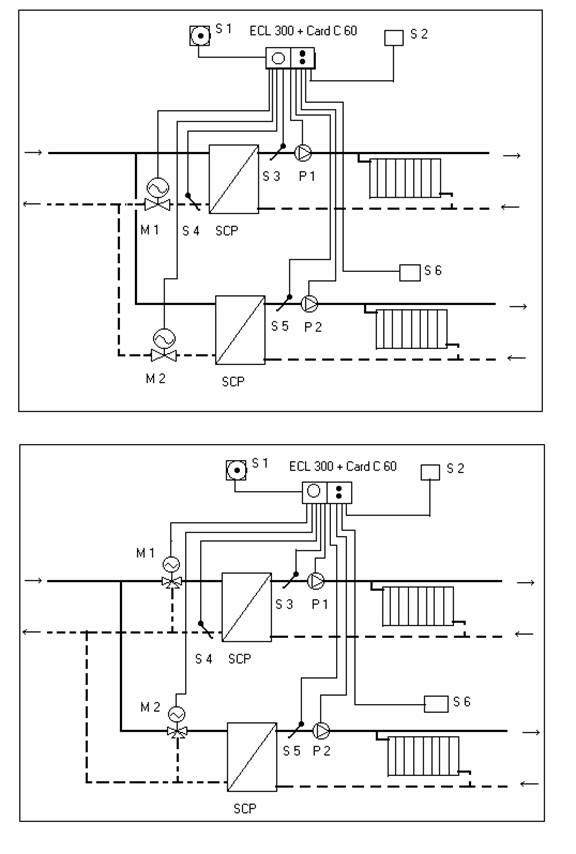

C60

Doua circuite cu vana de amestec si control pompa

2 circuite cu compensare climatica

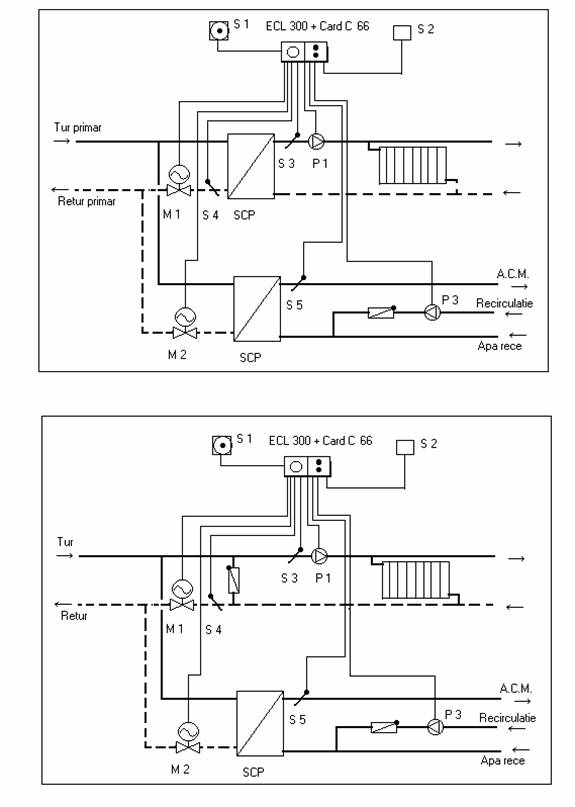

C66

Circuit cu vana de amestec,pompa si preparare a.c.m.

Compensare climatica si control a.c.m.

C75

2 cazane in cascada, circuit cu vana de amestec, a.c.m.

2 circuite cu compensare climatica +

a.c.m.

C80

4 cazane in cascada

Compensare climatica

C85

3 cazane in cascada + a.c.m.

Compensare climatica + ON/OFF

pe a.c.m.

C13

Ventilatie

Temperatura constanta aer

C14

Ventilatie

Temperatura constanta aer

In cele de mai sus au fost prezentate cateva scheme de

automatizare cu titlu exemplificativ . In fapt , cu regulatoarele ECL 200 si

ECL 300 se pot realiza diferite scheme de automatizare , inserand cardul

adecuat .

2. Elemente de camp (senzori)

Fara a face parte din regulatorul propriu-zis, elementele de camp reprezinta totalitatea senzorilor (sonde) montati in diferite puncte ale instalatiei si care transmit regulatorului informatii asupra modificarilor ce

apar in valoarea temperaturilor din punctele respective.

In fapt, senzorii sunt traductori rezistivi de temperatura, modificarea

temperaturii producand modificarea rezistentei electrice , implicit a curentului care trece prin circuitul electric senzor-regulator. Regulatorul compara valoarea citita cu cea setata si ia decizia de corectare, dand comenzile adecvate la elementele de executie (vanele de reglaj, pompe, arzatoare).

Regulatoarele din familia ECL COMFORT de la DANFOSS lucreaza cu sonde cu variatie pozitiva a rezistentei (rezistenta creste la cresterea temperaturii si invers) avand ca senzor Pt 1000 (are 1000 la 00 C).

Sondele uzual folosite din gama DANFOSS:

TIP

DESTINATIE

ESMB

Sonda universala f 6 mm de imersie

ESMC

Sonda de contact pentru conducte

ESMU

Sonda de imersie, otel inoxidabil, L=100mm

ESMU

Sonda de imersie, otel inoxidabil, L=250mm

ESMU

Sonda de imersie, cupru, L=100mm

ESMU

Sonda de imersie, cupru, L=250mm

ESMT

Sonda de exterior

ESMA

Sonda de contact pentru conducte

ESMR

Sonda de ambianta

ESM - 11

Sonda de contact pentru conducte

ESM - 10

Sonda de exterior si de ambianta

Cateva reguli de amplasare si montaj al sondelor de temperatura:

a)     Sonda de exterior se amplaseaza pe un perete exterior al cladirii, neinsorit, pe cat posibil orientat spre nord (eventual N-E, dar umbrit)

b)     Sonda de ambianta se monteaza in incaperea indicata ca referinta, pe un perete opus celui cu ferestre exterioare, la o inaltime de cca 1.5 m de la pardoseala.

c)      Sondele de contact se monteaza pe conducte dupa ce locul respectiv a fost bine curatat si slefuit (pana la metalul curat), apoi uns cu vaselina siliconica speciala (buna conductoare de caldura).Bratara sondei se strange bine pentru a se realiza un contact ferm si stabil intre sonda si conducta.

d)     Sondele de imersie se monteaza astfel incat elementul sensibil, imersat in apa sa fie bine scaldat de fluidul a carui temperatura o masoara. Cele montate pe conducta trebuie sa fie scaldate de curentul de apa de la varf catre baza. Pentru boilere si rezervoare de acumulare se recomanda sa fie cu lungimea de 250 mm pentru a patrunde suficient de mult in masa de lichid. In imaginile urmatoare se prezinta cateva pozitii corecte si nerecomandate pentru sondele de imersie de pe conducte:

Amplasarea sondelor:

-         Sonda pentru regulatorul de cascada - pe bara comuna tur a cazanelor, imediat inainte de butelia de echilibru sau de orice plecare la utilizatori.

-         Sonda de temperatura rezultanta in schemele cu amestec - dupa vana cu 3 cai, la o distanta de cel putin 5 diametre de conducta sau, cel mai bine dupa pompa (pompa omogenizeaza cel mai bine amestecul).

2.      Elemente de executie

Sunt cele care primec comenzi de la regulator, realizand astfel incadrarea in parametrii setati. Acestea sunt:

        Releele (contactori) pentru pornirea sau oprirea pompelor si arzatoarelor

        Vanele de separatie cu 2 cai, motorizate

        Vanele cu 2 si 3 cai pentru reglaj

3.      Accesorii

Reprezinta toate elementele complementare cu ajutorul carora se pot imbunatati performantele unei instalatii de automatizare. In acest sens, in gama DANFOSS avem:

-         module de comunicatie la distanta, la un dispecerat central (modul LON - tip ECA 82, modul RS 232 - tip ECA 81)

-         modul de relee pentru multiplicarea unor comenzi (tip ECA 80)

-         panou de camera cu senzor de ambianta,display de afisaj a temperaturii interioare si posibilitatea de setare a acesteia (ECA 60)

-         panou de camera (telecomanda) care, in plus de ECA 60 , permite si programare saptamanala (ECA 61).

* *

*

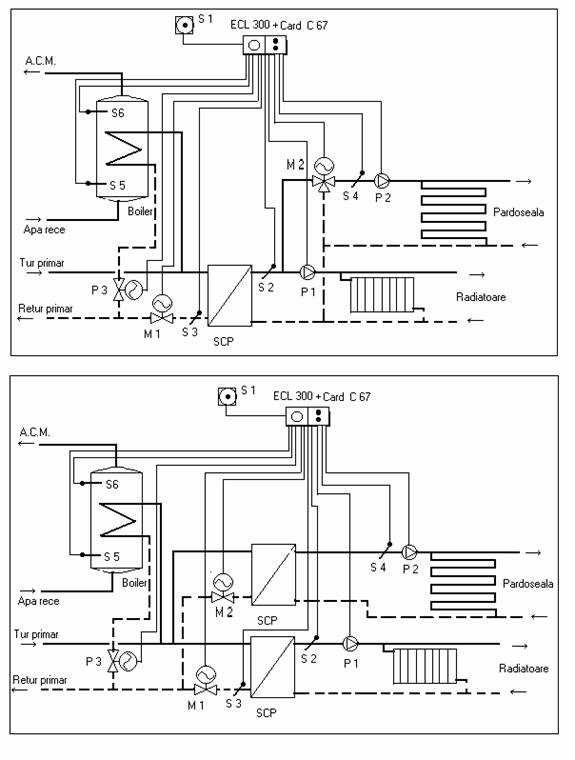

In desenele anexate se prezinta o serie de scheme de automatizare , posibil de realizat cu regulatoare ECL 200 si ECL 300, folosind diferite carduri.
