INSTALATII ELECTRICE PENTRU SISTEME DE ALIMENTARE CU ENERGIE FOTOVOLTAICA

7.11.1. Domeniul de aplicare

Prescriptiile speciale din acest capitol se aplica la instalatiile electrice ale sistemelor de alimentare cu "energie solara fotovoltaica " (PV) inclusiv modulele cu curent alternativ. Aceste prescriptii sunt conforme cu st 141e42b andardul SR HD 60364-7-712.

7.11.2. Definitii

Notiunile specifice acestui capitol se definesc cu exemplificari in fig. 7.11.1 si 7.11.2:

-         celula PV: dispozitiv de baza PV care poate genera electricitate, atunci cand

este expus radiatiei solare;

-         modul PV: cel mai mic ansamblu de celule PV interconectate, protejat la

influentele mediului;

- lant PV : circuit in care modulele PV sunt conectate in serie pentru a forma

ansamblului care sa genereze tensiunea la iesire specificata;

-         grup PV : ansambluri de module PV, integrate mecanic si electric si alte

componente necesare pentru a constitui o unitate de alimentare cu

energie electrica in curent continuu;

-         cutia de jonctiune a grupurilor PV: carcasa in care toate lanturile PV ale

tuturor grupurilor PV sunt conectate electric si in care pot fi ampla-

sate dispozitive de protectie, daca este necesar;

-         generator PV: ansamblu de grupuri PV;

-         cutia de jonctiune a generatorului PV: carcasa in care toate grupurile PV

sunt conectate electric si in care pot fi amplasate dispozitive de

protectie, daca este necesar;

-         cablul lantului PV: cablu de conectare a modulelor PV pentru formarea unui

lant PV;

-         cablul grupului PV: cablul de iesire al unui grup PV;

-         cablul principal PV de curent continuu: cablul care conecteaza cutia de

jonctiune a generatorului PV la bornele de curent continuu ale unui

invertor PV;

-         invertorPV: dispozitiv care transforma tensiunea si curentul continuu in

tensiune si curent alternativ;

-         cablu de alimentare PV: cablul care conecteaza bornele de curent alternativ

ale invertorului PV la un circuit de distributie al unei instalatii

electrice;

-         modul PV de curent alternativ: ansablu integrat modul/invertor pentru care

bornele de interfata electrica sunt numai in curent alternativ; par-

tea de curent continuu nu este accesibila;

-         instalatie PV: echipament de functionare al unui sistem de alimentare PV;

-         conditii de incercare standardizata (STC): conditii de incercare specificate

in EN 60904-3 pentru celule si module PV;

-         tensiune a unui circuit deschis in conditii de incercare standardizate UOCSTC: tensiune la bornele fara sarcina ale unui modul, lant, grup, generator PV sau la bornele in curent continuu ale unui invertor PV, in conditii de incer-

care standardizate;

-         curent de scurtcircuit in conditii de incarcare standardizate ISC STC: curent

de scurtcircuit al unui modul, lant, grup sau generator PV, in conditii de incer-

care standardizate;

-         zona de curent continuu: parte a unei instalatii, PV situata intr-o celula PV si

bornele de curent continuu ale unui invertor PV;

-         zona de curent alternativ: parte a unei instalatii PV situata intre bornele de

curent alternativ ale unui invertor PV si punctul de conectare al unui cablu de

alimentare PV la o instalatie electrica;

-         separare simpla: separare intre circuite sau intre un circuit si pamant printr-o

izolatie de baza.

7.11.3. Legarea la pamant a unei parti conductoare active a zonei de curent continuu este permisa daca exista cel putin separare simpla intre zonele de curent continuu si de curent alternativ.

7.11.4. Echipamentul PV pe zona de curent continuu trebuie sa fie considerat ca fiind sub tensiune, chiar si atunci cand sistemul este deconectat pe partea de curent alternativ.

7.11.5. In cazul protectiei prin utilizarea TFJS si TFJP, Un se inlocuieste cu UOC STC care nu trebuie sa depaseasca 120 Vc.c.

Protectia in caz de defect

7.11.6. Pe zona de curent alternativ, cablul de alimentare PV trebuie conectat la dispozitivul de protectie prin intreruperea automata a circuitelor care alimenteaza echipamentul utilizat.

7.11.7. Cand o instalatie electrica contine un sistem de alimentare PV fara cel putin o separare simpla intre zona de curent alternativ si cea de curent continuu, dispozitivul de protectie la curent diferential rezidual RCD instalat pentru a asigura protectia in caz de defect prin intreruperea automata a alimentarii trebuie sa fie de tip B.

7.11.8. Cand constructia invertorului PV nu permite trecerea curentului continuu de defect in instalatia electrica nu este necesara prevederea unui dispozitiv de curent diferential rezidual de tip B.

7.11.9. Pentru protectia in caz de defect pe zona de curent continuu este preferabila utilizarea unei izolatii de clasa II sau echivalenta.

7.11.10. Protectia prin utilizarea amplasamentelor neconductoare si legaturilor de echipotentialitate locala nu este permisa pe zona de curent continuu.

Protectia cablurilor impotriva suprasarcinilor pe partea de curent continuu

7.11.11. Pe cablurile lanturilor si grupurilor PV nu se prevede protectia impotriva suprasarcinilor daca curentul maxim admisibil al cablului este egal sau mai mare de 1,25 ISC STC in orice punct.

7.11.12. Pe cablul principal PV nu se prevede protectia impotriva suprasarcinilor daca curentul maxim admisibil al cablului este egal sau mai mare de 1,25 ISC STC al generatorului PV.

Protectia impotriva curentilor de scurtcircuit

7.11.13. Cablul de alimentre PV pe partea de curent alternativ trebuie sa fie protejat impotriva curentilor de scurtcircuit printr-un dispozitiv de protectie la suprasarcini amplasat in circuitul principal de curent alternativ.

Protectia impotriva interferentelor electromagnetice (IEM) in cladire

7.11.14. Pentru a se reduce la minim tensiunile induse din cauza trasnetului suprafata tuturor buclelor de cabluri trebuie sa fie cat mai mica posibil.

Alegerea si punerea in functiune a echipamentului electric

7.11.15. Modulele PV trebuie sa fie conforme cu prescriptiile din standardele de echipament. Se recomanda utilizarea modulelor PV de constructie clasa II sau cu izolatie echivalenta daca UOC STC a lanturilor PV depaseste 120 V.c.c.

Cutiile de jonctiune ale generatorului si a grupului PV, cat si ansamblele de aparataj trebuie sa fie conforme cu SR EN 60439-1.

7.11.16. Echipamentul electric pe partea de curent continuu trebuie sa fie corespunzator pentru tensiunea si curentul continuu de lucru.

7.11.17. Modulele PV pot fi conectate in serie pana la tensiunea de functionare maximum permisa a modulelor PV (UOC STC a lanturilor PV) si invertorului PV, dar cea mai mica dintre cele doua valori. Specificatiile pentru cest echipament trebuie obtinute de la fabricantul echipamentului.

7.11.18. Daca se utilizeaza diode de blocare, tensiunea lor nominala inversa trebuie sa fie de 2UOC STC a lantului PV. Diodele de blocare trebuie conectate in serie cu lanturile PV.

7.11.19. Modulele PV trebuie instalate astfel incat sa existe o disipare a caldurii in conditii de radiatie solara maxima locala.

7.11.20. Cablurile de curent continuu ale lanturilor PV, ale grupurilor PV si cablurile principale PV trebuie alese si puse in fuctiune astfel incat sa fie reduse la minim riscurile de defect de punere la pamant si scurtcircuit. Aceasta poate fi realizata prin utilizarea cablurilor monopolare cu manta.

7.11.21. Pentru a se permite intretinerea invertorului PV trebuie prevazute mijloace de separare a invertorului fata de zona de curent continuu si zona de curent alternativ.

7.11.22. La alegerea si punerea in functiune a dispozitivelor de separare si comanda care sa fie instalate intre instalatia PV si reteaua de distributie publica, trebuie considerata sursa, iar instalatia PV trebuie considerata sarcina.

7.11.23. Pe zona de curent continuu a invertorului PV se va prevedea un separator de sarcina.

7.11.24. Toate cutiile de jonctiune (generator PV si grupurile PV) trebuie sa aibe o eticheta de avertizare care sa indice ca partile active din interiorul cutiilor pot ramane sub tensiune dupa separarea invertorului PV.

7.11.29. Conductoarele de echipotentializare de protectie trebuie sa fie puse in paralel si in contact cat mai strans cu cablurile de curent continuu, de curent alternativ si accesoriile lor.


(7.11.13)



7.11.18



DDR



(7.11.21 si 7.11.23)



(7.11.21 si 7.11.22)

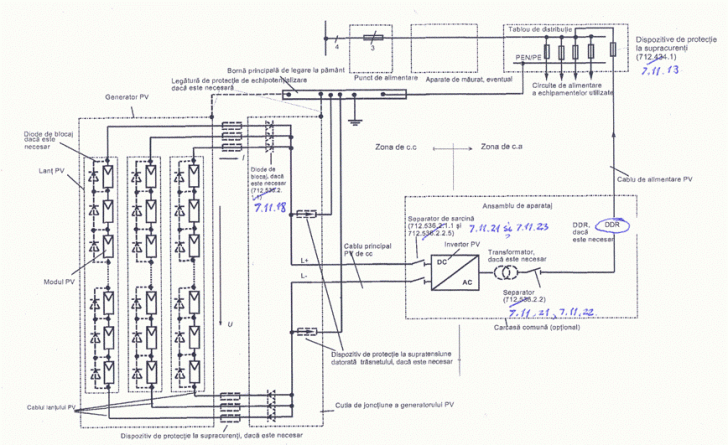

Fig. 7.11.1. Instalarea PV - Schema generala a unui grup

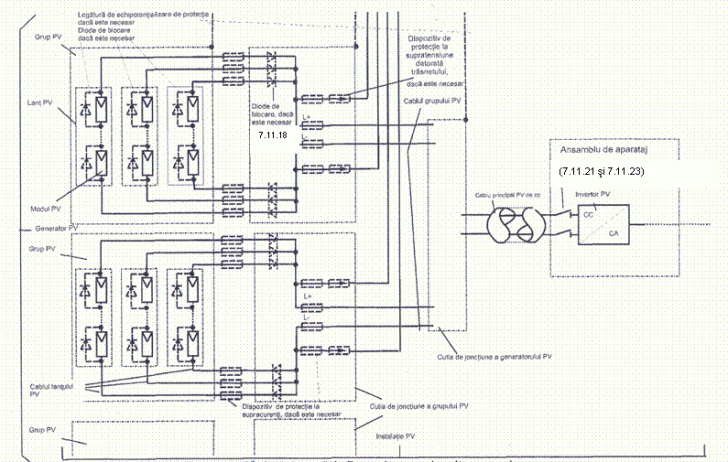

Fig. 7.11.2. Instalarea PV - Exemplu cu mai multe grupuri
