Izolatoare electrice

tehnica mecanica


Izolatoare electrice

Izolatoarele sunt elemente de instalatie sau partile de aparat special construite pentru a sustine macanic si pentru a asigura izolatia electrica a cailor de curen.
Solicitarile la care sunt supuse izolatoarele sunt:

-          Solicitari mecanice date de greutatea conductoarelor, vibratii si de fortele electrodinamice transmise de conductoare;

-          Solicitari de strapungere electrica prin masa izolatorului;

-          Solicitarea la conturnare in stare uscata; 16516e46q

-          Solicitarea la conturnare sub ploaie;

-          Solicitarea termica;

-          Solicitarea dinamica si termica data de arcul electric de conturnare.

Verificarea la scurtcircuit se face la solicitarile mecanice provocate de oscilatiile barelor sub actiunea fortelor electrodinamice si trebue ca:
F iz> K sig F, in care F iz este sarcina care poate fi suportata de isolator;
K sig- coeficient de siguranta K sig=1,25
F - forta electrodinamica care actioneaza asupra izolatorului, in daN,
(F s fiind forta electrodinamica unitara, in daN m la puterea a 2 , in functie de distant izolatorilor fazelor vecine si de curentul de soc, iar l distant intre 2 izolatoare vecine ale aceleiasi faze ).

Tipuri constructive de izolatoare folosite in panourile si tablourile de distributie si automatizare:

-          Izolatoare din ceramica cu armare exterioara in ( fig 6.) (a);

-          Izolatoare din ceramica cu armare interioara ( fig 7.) (b);

-          Izolatoare din textolit, pertinax sau steclotextolit;

-          Izolatoare din rasini de turnare;

-          Izolatoare din fibra de sticla.


Fig 6. (a)(izolatoare din ceramica cu armare exterioara)

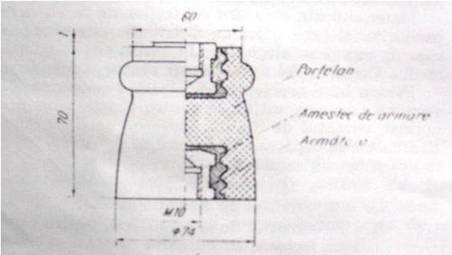

Fig 7. (b)(izolatoare din ceramica cu armare interioara)

5.4 Aparate de conectare manuala

In aceasta categorie sunt cuprinse urmatoarele grupe de aparate:

-          Intreruptoare - parghie;

-          Intreruptoare si comutatoare - pachet;

-          Intreruptoare si comutatoare cu came;

-          Prize, fise si cuple;

-          Separatoare;

-          Intreruptoare si comutatoare cumpana si basculante.
Ele au urmatoarele caracteristici commune:

-          Sunt actionate manual, atat la inchidere cat si la deschidere;

-          Servesc la stabilirea si intreruperea circuitului, nefiind prevazute cu alte elemente de protectie, masurare sau reglare;

-          Nu pot intrerupe decat curentii de serviciu mai mici sau cel putin egali cu urentul nominal; nu au rolul si nu pot sa intrerupa curentii mari de suprasarcina sau de scurtcircuit;

KKKKK

-          Sunt destinate se fie manevrate relativ rar, durata de serviciu fiind de cateva mii pana la cateva zeci de mii de cicluri, iar frecventa de conectare fiind de ordinul a catorva manevre pe ora.

Intreruptoarele cu parghie: sunt aparate de joasa tensiune caracterizate prin faptul ca inchiderea si deschiderea circuitului se realizeaza cu ajutorul unui contact mobil in forma de brat de parghie.
Ele servesc pentru conectarea si deconectarea de la retea a circuitelor de lumina si forta de joasa tensiune, atat in curent continuu cat si in curent alternative.
Intreruptoarele cu parghie de 25, 63, si 100 A se utilizeaza in instalatiile electrice de curent continuu (fig 4.3) si curent alternativ (fig 4.2).
In cazul utilizarii in curent continuu doua cai de curent trebue trebue legate in serie.
Intreruptoarele cu maneta de 200, 350, 600 si 1000 A se utilizeaza in instalatiile electrice de distributie.
Actionarea se face cu o maneta de tipul M.A.3.D.
Din punctul de vedere al tipului constructive ele se pot clasifica dupa mai multe criteria:

-          Dupa numarul cailor de curent:

-          Monopolare - circuite de putere mica;

-          Bipolare - la curent continuu;

-          Tripolare - retele trifazate.

-          Dupa modul de intrerupere:

-          Cu cutit de intrerupere brusca;

-          Fara cutit de intrerupere brusca.

-          Dupa modul de actionare:

-          Cu maneta de actionare directa;

-          Cu actinare printr-un sitem de parghii.

Modul de functionare este urmatorul:
Realizeaza intreruperea curentului si stingerea arcului electric de intrerupere prin efectul de suflaj magnetic in aer liber.
Lungimea si racirea arcului se obtin prin efectul de bucla al circuitului de curent in intreruptor, dar este ajutata in mare masura si de ridicarea in sus a aerului cald.
Chear si in aceste conditii, intreruperea curentului continu nu poate fi realizata in conditii bune decat de intrerupoarele - parghie prevazute cu dispozitiv de intrerupere brusca .
Acest gen de intreruptoare(fig 8.) se caracterizeaza din punctual de vedere al rolului lor si al modului de functionare prin aceea ca:

-          Sunt construite ca aparate de interior ;

-          Frecventa de conectere este mica (1.3)conectari pe zi;

-          Puterea de rupere este redusa;

-          Actionarea este in totdeauna manuala ;

-          Se construesc pentru tensiunea nominal de 500 v si curenti nominali cuprinsi intre 25 si 1000 A.


Fig 8(intreruptor parghie)

Intreruptoare si comutatoare pachet : sunt aparate de conectare de joasa tensiune actionate manual, caracterizate prin faptul ca ansamblul aparatului se obtine prin insiruirea pe aceiasi axa un numar variabil de elemente(pachete) de constructive similara, fiecare element cuprinzand o cale de curent.
Fiecare cale de curent este formata din 2 sau 3 contacte fixe, montate pe discuri presate din material electroizolant.
Separatoare : actionate manual prin intermediul unei manete se utilizeaza in instalatii electicecu tensiune pana la 1 Kv.
Montajul se face numai in pozitie verticala.
Intreruptoare si comutatoate cumpana si basculante: realizeaza inchiderea sau deschiderea circuitelor prin apasare pe extremitatile unui buton sau pe o mica maneta (fig 9.).


Fig 9.(separatoare)
