LAMPILE ELECTRICE CU DESCARCARI

tehnica mecanica


I ARGUMENT

            LĂMPILE ELECTRICE CU DESCĂRCĂRI sunt dispozitive a caror emisiune radianta nu se poate defini īn īntregime numai prin temperatura corpului emitator.

Lampile fluorescente emit radiatii luminoase convertite de catre luminofor din radiatii ultraviolete puternice care caracterizeaza descarcarea in vapori de mercur.



TIPURI DE LUMINESCENTĆ utilizate current īn in tehnica iluminatului:

●Luminescenta gazelor si a vaporilor metalici-prin trecerea curentului electric printrun gaz sau prin vapori metalici( se realizeaza lampi cu lumina catodica, cu coloana pozitiva, cu descarcari īn xenon , cu vapori de sodium de īnalta presiune - utilizate in diverse domenii : fotografie, masurari oscilografice, stroboscopie, firme luminoase, iluminat public s.a )

luminescenta corpurilor solide - prin :

Fluorescenta - iradierea cu anumite radiatii a sustantelor fluorescente (luminofori), capabile sa reemita energia absorb 444b17e ita sub forma radiatiilor vizibile timp de 10-8-10-7 s;

Electroluminescenta - asezarea unor substante speciale īn campuri electrice alternative de joasa frecventa, sufficient de intense 105 V/m

CORPURI DE ILUMINAT

        Utilizarea directa a surselor de lumina este posibila īn toate cazurile deoarece acestea au īn general, o lumina mare, suparatoare pentru ochi, iar distributia fluxului luminos nu este īntotdeauna cea mai avantajoasa din punct de vedere al obtinerii īn conditii economice a nivelului de iluminare prescris pe suprafetele iluminate.

·      Pentru evitarea acestor inconveniente, sursele de lumina se include īn corpuri de iluminat;

·      Corpul de iluminat este un aparat care serveste la distribuirea , filtrarea sau transformarea lampilor, construit din toate piesele necesare pentru fixarea si protejarea lampilor, precum si pentru conectarea acestora la circuitul de alimentare.

·      Partile componente ale unui corp de iluminat pot fi grupate īn doua parti, cu rol functional distinct: sistemul optic si armatura.

Sistemul optic cuprinde urmatoarele elemente

             -reflectoare, bazate pe fenomenul de reflectie

             -refractoare, bazate pe fenomenul de refractie

            -ecrane difuzate din substante translucide, care avānd suprafata mare, acopera lampile din corp, reducānd luminanta prin difuzie;

            -filtre colorate

            -gratare de ecrane din elemente opace sau translucide, dispuse  pentru a masca lampile de vederea directa, sub un unghi determinat.

Armatura corpului-consta īn ansamblul pieselor, īn general metalice, care asigura:

            -fixarea lampii si a sistemului optic;

            -alimentarea cu energie electrica (conductoare, balasturi, startere, condensatoare);

            -protejarea lampilor īmpotriva atingerii, prafuirii sau umezelii (glob de stcla, frilaj de protectie).

Principalele caracteristici  ale lampilor fluorescente de joasa presiune sunt:

●temperatura tubului fluorescent - redusa, in timpul functionarii normale (cca.40˚C);

●durata medie de viata- pentru functionarea normala de peste 10 ori mai mare ca cea a lampilor cu incandescenta (cca10.000ore)

●aprinderea (amorsarea) :

●fenomenul de pālpaire, corespunzator alternantelor c.a.- ce poate crea un efect stroboscopic;

●culoarea luminii emise - dependenta de reteta luminoforului impunānd respectarea ei la īnlocuirea tubului florescent, pe baza denumirii sau simbolurilor asociate :

               1x

   2

       2x

     3

          3x

alb lumina zilei corectat

alb

Alb superior

Alb cald

Alb cald superior

II CONTINUT PROPRIU-  ZIS

1.SURSA DE LUMINĂ FLUORESCENTĂ DE JOASĂ PRESIUNE

1.1.CONSTRUCŢIA sI ROLUL ELEMENTELOR COMPONENTE

A. TUBUL FLUORESCENT

Este din sticla de forma cilindrica iar pe peretele interior este depusa supstanta florescenta sub forma unui strat foarte fin de de pulbere care transforma radiatiile din ultraviolet in radiatii vizibile. In interiorul tubului se gaseste mercur sub forma de picaturi mici care prin evaporare produce radiatii in ultraviolet si un gaz inert (argon-cripton) care amorseaza  descarcarea electrica din tub.

La fiecare capat sunt cāte 2 electrzi de care este fixat filamentul spiralat din wolfram pe care sunt depusi oxizi ( de bariu, strontium). Cānd filamentele sunt parcurse de current gazul inert se īncalzeste iar mercurul se evapora.

ROL. Transforma energia electrica in radiatii luminoase.




                          B. BALASTUL

Este o bobina cu un miez magnetic inglobata int-ro masa cimentata amplasata intro cutie metalica prevazuta cu doua borne.

ROL. Produce un vārf de tensiune pe filamentele tubului si amorseaza descarcarea electrica in tub. Dupa amorsare limiteaza curentul din circuit si asigura functionarea stabila a lampii

                              C. STARTERUL

Este alcatuit dintr-o lampa luminescenta cu doi electrozi (unul fix si unul mobil construit dintr-un bimetal) plasati īntrun mediu de vapori de argon-neon-heliu. Lampa este fixata intr-un tub cilindric iar bornele sale sunt scoase pe o placa electroizolanta. In interiorul tubului in parallel cu lampa este conectat un condensator de 10nF pentru antiparazitare.

ROL Inchide circuitul de īncalzire a filamentelor tubului (cānd electrozii sunt īn contact), Fapt care favorizeaza modificarea fluxului magnetic al bobinei de ballast.

1.2. FUNCŢIONAREA LĂMPII ELECTRICE FLUORESCENTE

PASUL 1. La bornele starterului sunt 220V  iar electrozii acestuia se                             īncalzesc (prin circuit nu circula current)




 PASUL 2. Electrozii starterului se lipesc (prin circuit circula current) se īncalzesc filamentele tubului care emit electroni .

PASUL 3. Electrozii starterului se rcesc si se dezlipesc moment īn care curentul din circuit de modifica.

PASUL 4. Modificarea curentului din circuit duce la modificarea fluxului bobinei balastul care produce un vārf de tensiune la bornele tubului. Aceasta supratensiune produce descarcarea in gaze din tub, deci aprinderea lui.

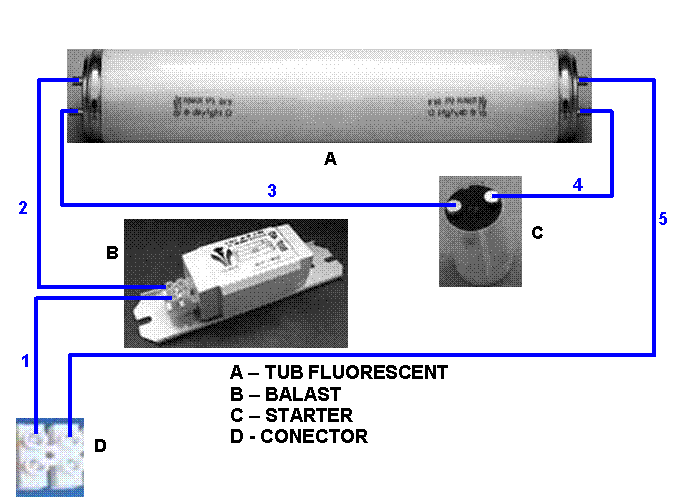

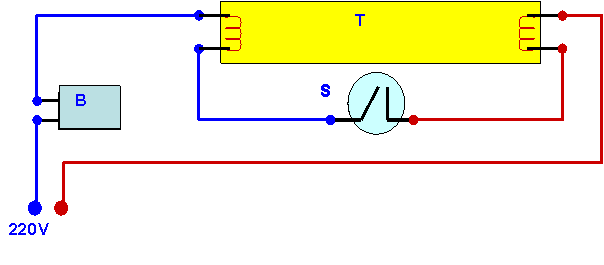

1.3. SCHEMA DE CONECTARE IN CIRCUIT

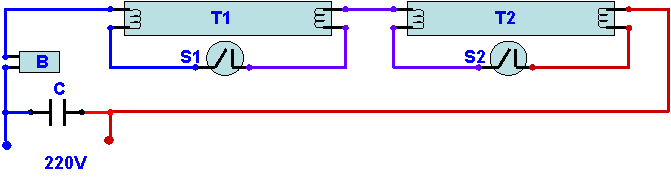

a)     Montajul tandem (serie)

ELEMENTELE MONTAJULUI:

T1, T2 - Tuburi fluorescente -  LFA 20

S1, S2 - Startere - SLU 4-20

B - Balast - BIA 40

C - Condensator

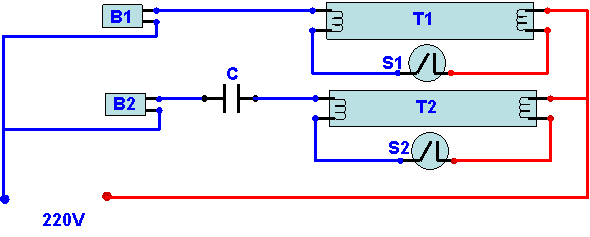

b)    Montajul duo (paralel)



ELEMENTELE MONTAJULUI:

T1, T2 - Tuburi fluorescente -  LFA 40

S1, S2 - Startere - SLU 4-80

B1, B2 - Balast - BIA 40

C - Condensator

1.4 SIMBOLIZARE

Corpurile de iluminat pentru lampi fluorescente se executa intro gama larga de sortimente . acestea sunt indicate prin simboluri impuse de litere, fiecare cu semnificatia ei:

F- corp de iluminat fluorescent;

I- pentru interior;

R- cu reflector (din tabla);

D- cu dispersor (din material plastic);

G- cu gratar difuzant;

A- pentru montaj apparent ;

I- (al doilea) pentru montaj īngropat;

S- pentru montaj suspendat.

Simbolurile sunt insotite de doua numere: primul numar indica varianta de fabricatie (01, 02 , etc. īn timp ce al doilea numar , format din trei cifre, indicaa :

-         prima cifra - numarul de lampi din corpul de iluminat;

-         celelalte doua cifre - puterea nominala a unei lampi.

EXEMPLU      FIA - 01- 240=> corp fluorescent pentru, interior montaj apparent , varianta de fabricatie 1, echipat cu doua tuburi fluorescente de 40W .

2. RECEPTOARE FLUORESCENTE DE INALTA PRESIUNE

2.1SURSA DE LUMINĂ


Are forma unui balon de sticla cu peretele interior acoperit cu un strat de substanta fluorescenta. Im interiorul balonului de sticla se gaseste un tub de sticla cu vapori de mercur sau sodium de inalta presiune numit arzator. In interiorul arzatorului se afla trei electrozi : doi electrozi principali E1 si E2 conectati la soclul lampii si un electrod auxiliar EA conectat printro rezistenta R4 kΏ la electroddul E1

a)      functionarea lampii .

La alimentarea cu tensiune are loc o descarcare electrica īntre electrozii E2 si EA care provoaca īncalzirea si ionizare mediului din arzator . dupa circ a 5 minute cānd mediul este complet ionizat are loc descarcarea īntre electrozii E1 si E2 iar lampa functiomeaza . Timpul de aprindere este influentat de temperatura mediului īnconjurator , scade odata cu cresterea  temperaturii . Pentru stabilirea functionarii se conecteaza lampa īn serie cu īn balast. Lampile cu vapori de īnalta presiune se fabrica cu puterile nominale : 80W; 125W; 250W; 400W; 1000W; pentru tensiunea de 220V.

2.2  CORPURI DE ILUMINAT PENTRU LĂMPI FLUORESCENTE DE

 INALTA PRESIUNE

acestea sunt corpuri care se utilizeaza īn iluminatul public, iluminatul halelor industriale de mare īnaltime (peste 10m), pe santiere etc

P- corp pentru iluminatul public;

V- corp echipat cu lampi cu descarcari īn vapori de sodium ;

VS- corp echipat cu lampi cu descarcari īn vapori de sodium;

A- fara aparątori ;

B- cu aparator ;

E- etans (la praf si la apa);

C- constructie ciuperca;

S- corp susppendat pe cablu;

C- corp montat īn consola

EXEMPLU    PVA -  2 p- 1250=>corp pentru iluminat public cu lampi cu vapori de mercur , varianae constructive 2, pentru montaj pe stālp , echipat cu o lampa de 250W.
