Metode de corectare a capetelor neindoite

tehnica mecanica


Metode de corectare a capetelor neîndoite:

1. Valtuirea preliminara si debitarea capetelor necurbate, urmate de valtuirea propriu-zisa (neeconomic);

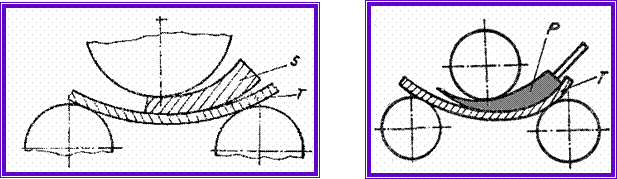

2. Îndoirea initiala a capetelor tablei 21121t1922v cu ajutorul unei placi suport S, cu raza de curbura adecvata si de grosime de 2...3 ori mai mare decât tabla de îndoit - utilizabila pentru table de grosime mare, fiind necesare forte mari;



3. Îndoirea initiala a capetelor tablei 21121t1922v cu ajutorul unei pene P, cu raza de curbura adecvata - utilizabila pentru table subtiri; daca latimea penei este mai mica decât cea de îndoit, îndoirea se face pe portiuni;

4. Îndoirea initiala a capetelor în matrite, pe prese hidraulice, eventual pe portiuni, în mai multe treceri;

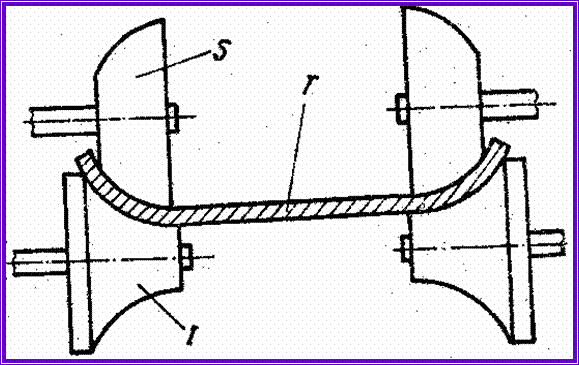

5. Precurbarea capetelor tablei pe masini speciale cu role profilate; rolele inferioare I si superioare S au forme conjugate ce asigura obtinerea razei de curbura necesare;

6. Utilizarea altor tipuri de masini de valtuit: cu valt superior reglabil dupa doua directii perpendiulare sau cu valturi asimetrice;

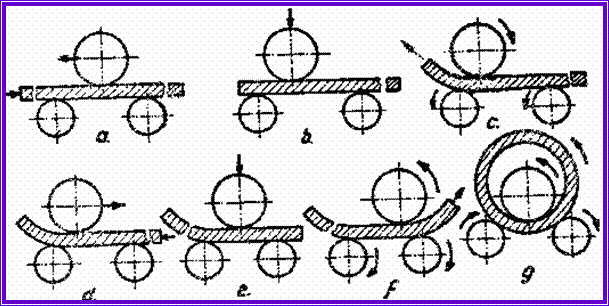

b) cu valt superior reglabil pe doua directii perpendiculare si valturi inferioare dispuse simetric

Fazele îndoirii:

a, b, c - îndoirea unui capat - valt superior reglat la stânga;

d, e, f - îndoirea celuilalt capat - valt superior reglat la dreapta;

g - valtuirea cilindrica - valt superior în planul median.

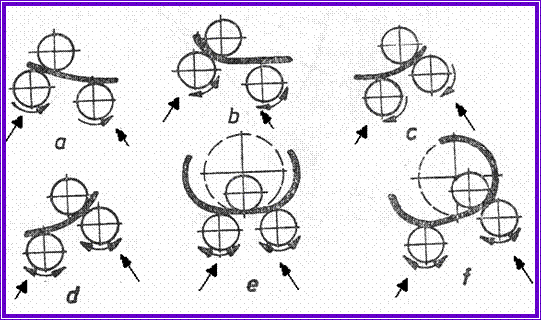

c) cu valturi inferioare dispuse simetric, reglabile pe diagonala



Fazele îndoirii:

a, b - îndoirea unui capat;

c, d,- îndoirea celuilalt capat;

e, f - valtuirea cilindrica.

v     posibilitati de reglarea variate;

v     aplicabilitate larga: table de gabarit diferit - s = 1...80mm, b = 200...5000mm

Fazele îndoirii:

- tablele se introduc initial orizontal între cei 2 cilindri centrali;

- curbarea are loc prin reglarea celor cilindri laterali.
