PROIECT

-beton armat 2-

Numar de ordine = 80

q = 3n+2 = 15 N/m²

încarcarea din zapada = 0,96 kN/m²

P_conv= 0,3 N/mm²

Înaltimea placii

la cladirile industriale se recomanda h_pl 80mm h_pl 80mm

Grinzi secundare

Grinzi principale

Evaluarea încarcarilor planseului peste parter

Tipul Încarcarii	Încarcari normate	Gruparea fundamentala (încarcari de calcul)
Tipul Încarcarii	qⁿ [kN/m²]	n	q^c= n q^c
Încarcari permanente
Greutate proprie Placa de 9 cm (g₁)	0.08 x 25 = 2.00
Pardoseala (g₂)
TOTAL (g) [kN/m²]
Încarcari temporare
Încarcare utila (p)
TOTAL GENERAL (q) [kN/m²]

Predimensionare placa

Sectiunea de calcul a placii

R_c= 15N/mm²

R_a= 300N/mm²

b = 1m = 1000mm

M_b= 10,068 10⁶ N mm

acoperirea cu beton:

coeficientul de armare maxim:

înaltimea relativa a zonei comprimate:

înaltimea utila necesara sectiunii:

înaltimea sectiunii:

Predimensionare grinda secundara

din planseu:

din greutatea proprie a grinzii secundare:

Sectiunea de calcul a grinzii secundare

R_c= 15N/mm²

R_a= 300N/mm²

b = 250mm

M_b= 154 10⁶ N mm

acoperirea cu beton:

coeficientul de armare maxim:

înaltimea relativa a zonei comprimate:

înaltimea utila necesara sectiunii:

înaltimea sectiunii:

Predimensionare grinda principala

din planseu:

din greutatea proprie a grinzii principale (400x900):

din greutatea proprie a grinzilor secundare (250x500):

Sectiunea de calcul a grinzii principale

R_c= 15N/mm²

R_a= 300N/mm²

b = 400mm

M_b= 1104,43 10⁶ N mm

acoperirea cu beton:

coeficientul e armare maxim:

înaltimea relativa a zonei comprimate:

înaltimea utila necesara sectiunii:

înaltimea sectiunii:

Predimensionarea stâlpilor - evaluarea încarcarilor acoperisului -

Încarcare	Încarcari normate	Încarcari de calcul
Încarcare	qⁿ [kN/m²]	n	q^c= n q^c
Izolatii si termoizolatii
Spatiul tehnic
Zapada
			(q_a) = 2.75 kN/m²

Evaluarea fortelor axiale în stâlpii centrali

din încarcarile planseului de acoperis:

din greutatea proprie a elementelor secundare de acoperis:

din greutatea proprie a grinzilor principale de acoperis:

din greutatea proprie a stâlpului de la etajul 1:

din încarcarile planseului peste parter:

din greutatea proprie a grinzilor secundare de la planseul peste parter:

din greutatea proprie a grinzilor principale de la planseul peste parter:

din greutatea proprie a stâlpului la parter:

Evaluarea fortelor axiale în stâlpii marginali

din încarcarile planseului de acoperis:

din greutatea proprie a elementelor secundare de acoperis:

din greutatea proprie a grinzilor principale de acoperis:

din greutatea proprie a stâlpului de la etajul 1:

din încarcarile planseului peste parter:

din greutatea proprie a grinzilor secundare de la planseul peste parter:

din greutatea proprie a grinzilor principale de la planseul peste parter:

din greutatea proprie a stâlpului la parter:

din greutatea elementelor de închidere:

Evaluarea fortelor axiale în stâlpii de colt

din încarcarile planseului de acoperis:

din greutatea proprie a elementelor secundare de acoperis:

din greutatea proprie a grinzilor principale de acoperis:

din greutatea proprie a stâlpului de la etajul 1:

din încarcarile planseului peste parter:

din greutatea proprie a grinzilor secundare de la planseul peste parter:

din greutatea proprie a grinzilor principale de la planseul peste parter:

din greutatea proprie a stâlpului la parter:

din greutatea elementelor de închidere:

Sectiunile stâlpilor

stâlp central: 600x600

stâlp marginal: 500x500

stâlp de colt: 400x400

Predimensionarea fundatiilor izolate sub stâlpi

Conditii constructive:

H 400mm

h 300mm

L_c (0,55..0,65)L

Fundatia stâlpului central

Fundatia stâlpului marginal

Evaluarea încarcarilor placii planseului peste parter

Tipul încarcarii	Încarcari normate	Gruparea fundamentala
Tipul încarcarii	qⁿ [kN/m²]	n	q^c= n q^c
Încarcari permanente
Greutate proprie Placa de 9 cm (g₁)	0.009 x 25 = 2.25
Pardoseala (g₂)
TOTAL (g) [kN/m²]
Încarcari temporare
Încarcare utila (p)
TOTAL GENERAL (q) [kN/m²]

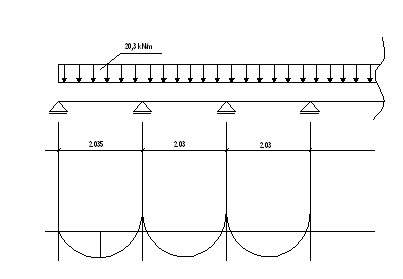

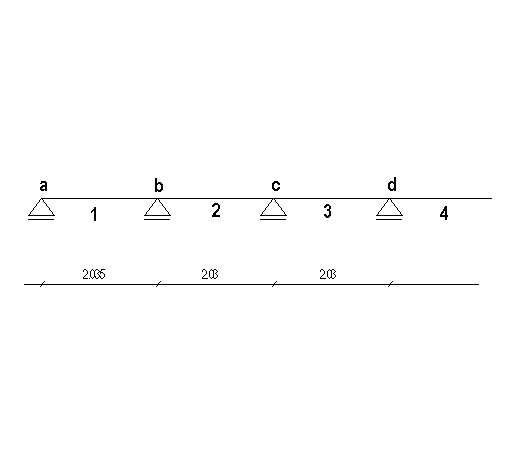

Calculul momentelor încovoietoare (dimensionarea placii)

Sectiunea	Coeficienti de influenta			Deschiderea de calcul	Încarcare permanenta (g)	Încarcare temporara (p)
	Coeficienti de influenta			Deschiderea de calcul	Încarcare permanenta (g)	Încarcare temporara (p)	(a g+b p) l²	(a g+b p) l²
	a	b	c	[m]	[kN/m²]	[kN/m²]	[kN/m]	[kN/m]

b

c

Dimensionarea armaturii de rezistenta

R_c- rezistenta la compresiune a betonului: R_c= 15 N/mm² (beton Bc 25);

R_a- rezistenta la întindere a otelului: R_a= 300 N/mm² (otel PC 52);

b - latimea de calcul a placii: b = 1 m

h - grosimea placii: h = 90 mm

h_o - înaltimea utila a sectiunii: h_o = h-a = 90 - 15 = 75 mm

a - acoperirea cu beton de calcul: a ≈ 15 mm

Sectiunea a

momentul încovoietor de la extremitatea placii:

sectiunea de calcul:

cantitatea de armatura:

Evaluarea placii în câmp la momente negative

Sectiunea 2 (armatura la moment negativ)

În sectiunea 2, momentul produs la solicitarea de încovoiere este mai mare decât momentul capabil al sectiunii de beton simplu. Va trebui ca în aceasta sectiune sa se dispuna armatura la partea superioara pentru preluarea acestui moment

momentul încovoietor de la extremitatea placii:

sectiunea de calcul:

cantitatea de armatura:

Se alege A_a = 151 mm² f

Sectiunile armaturilor alese în schema de armare 1

Sectiune	h_o [mm]	M [kNm]	[mm²]	Aria [mm²]	Bare / ml	Tip	P_ef·%
a					f	calareti
					f	înclinate
					f f	total
					f f	drepte
					f	înclinate
					f	total
b					f f	calareti
					f	înclinate
					f f	total
					f	drepte
					f	înclinate
					f	total
c					f f	calareti
					f	înclinate
					f	total
					f	calareti
					f	înclinate
					f f	total

Sectiunile armaturilor alese în schema de armare 2

Sectiune	h_o [mm]	M [kNm]	[mm²]	Aria [mm²]	Bare / ml	Tip	P_ef · %
a					f	calareti
					f	drepte
b					f f	calareti
					f	drepte
c					f f	calareti
					f	drepte

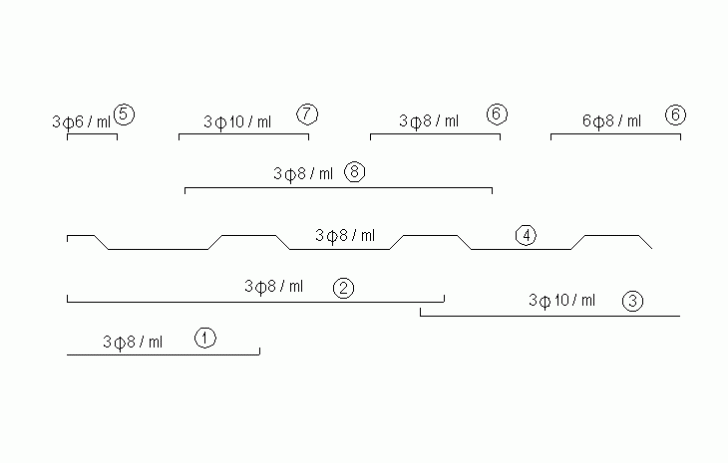

Schema de armare 1

Schema de armare 2

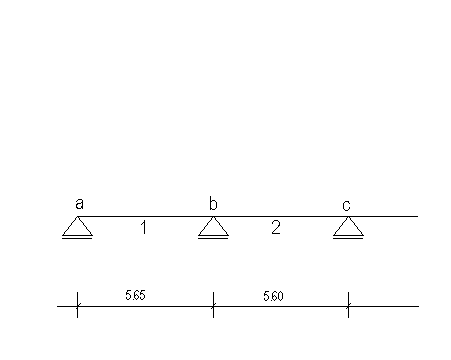

Proiectarea grinzii secundare

Evaluarea încarcarilor

Încarcare permanenta (g)

din greutate placa + pardoseala:

din greutate proprie:

Încarcare temporara (p)

din încarcarea utila:

Calculul eforturilor

Sectiunea	Coeficienti de influenta			Deschiderea de calcul	Încarcare permanenta (g)	Încarcare temporara (p)
	Coeficienti de influenta			Deschiderea de calcul	Încarcare permanenta (g)	Încarcare temporara (p)	(a g+b p) l²	(a g+b p) l²
	a	b	c	[m]	[kN/m]	[kN/m]	[kNm]	[kNm]

b

c

Sectiunea	Coeficienti de influenta		Deschiderea de calcul	Încarcare permanenta (g)	Încarcare temporara (p)
	Coeficienti de influenta		Deschiderea de calcul	Încarcare permanenta (g)	Încarcare temporara (p)	a g+β p) l	a g+g p) l
	a	g	[m]	[kN/m]	[kN/m]	[kNm]	[kNm]
a
b_st
b_dr
c_st
c_dr

Calculul eforturilor

R_c- rezistenta la compresiune a betonului: R_c= 15 N/mm² (beton Bc 25);

R_a- rezistenta la întindere a otelului: R_a= 300 N/mm² (otel PC 52);

h_p - grosimea placii: h_p = 90 mm;

h_o - înaltimea utila a sectiunii: h_o = h-a = 500 - 35 =465 mm (în câmp);

h_o - înaltimea utila a sectiunii: h_o = h-a = 500 - 50 =450 mm (în reazem)

b - latimea sectiunii: b = 250 mm;

a - acoperirea cu beton de calcul în câmp: a =25 + j/2 ≈ 35 mm

a - acoperirea cu beton de calcul în reazem: 50 mm

Sectiunea a

momentul de calcul:

înaltimea relativa a zonei comprimate calcul:

cantitatea de armatura:

Sectiunea 1

b_p b + 2 D_p

D_p l_c / 6

l_c = 0,8 t_o = 0,8 5650 = 4520 mm D_p l_c / 6 = 4520 / 6 = 753,3 mm

b_p 753,3 ≈ 1750 mm

Sectiunea 2 = 3

b_p b + 2 D_p

D_p l_c / 6

l_c = 0,6 t_o = 0,6 5600 = 3360 mm D_p l_c / 6 = 3360 / 6 = 560 mm

b_p 560 ≈ 1370 mm

Armarea grinzii secundare în câmp la momente negativa

Sectiunea 2

momentul de calcul:

înaltimea relativa a zonei de calcul:

cantitatea de armatura:

Se alege:

Sectiunea 3

momentul de calcul:

înaltimea relativa a zonei de calcul:

cantitatea de armatura:

Se alege:

Calculul armaturii transversale

Sectiunea a

procentul de armare logitudinala:

procentul de armare transversala necesara corespunzator etrierilor:

se verifica:

se aleg etrieri cu aria sectiunii unei bare: A_e = 50,3 mm²

se propune n_e= 2 (numarul de brate verticale ale unui etrier)

distanta între etrieri

se stabileste

Sectiunea b

procentul de armare logitudinala:

procentul de armare transversala necesara corespunzator etrierilor:

se verifica:

se aleg etrieri cu aria sectiunii unei bare: A_e = 50,3 mm²

se propune n_e= 2 (numarul de brate verticale ale unui etrier)

distanta între etrieri

se stabileste

Sectiunea c

procentul de armare logitudinala:

procentul de armare transversala necesara corespunzator etrierilor:

Înfasuratoarea

Extras de armatura placa

ELEMENT	MARCĂ	DIAMETRUL	LUNGIMEA UNEI BARE (m)	BUCĂŢI	LUNGIMEA PE f
					PC 52
					f	f	f
PLACĂ











TOTAL LUNGIMI PE DIAMETRU (m)
GREUTAŢI PE ML (kg/m)
GREUTATE PE DIAMETRU (kg)
GREUTATE TOTALĂ (kg)

Extras de armatura grinda G2 250 x 500

ELEMENT

MARCĂ

DIAMETRUL

LUNGIMEA UNEI BARE (m)

BUCĂŢI

LUNGIMEA PE f

TOTAL LUNGIMI PE DIAMETRU (m)

GREUTAŢI PE ML (kg/m)

GREUTATE PE DIAMETRU (kg)

GREUTATE TOTALĂ (kg)
