Pompe automate proportionale cu palete reglabile tip PPR 1

tehnica mecanica



535 - A



Situl prezinta informatii despre o firma spaniola ce isi prezinta produsele pe net

In legatura cu automatizari s-au gasit urmatoarele produse :

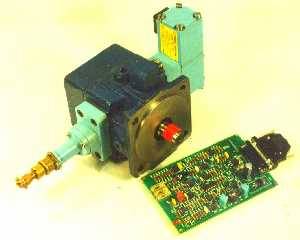

1 Pompe automate proportionale cu palete reglabile tip PPR 1


Descriere generala

Pompele cu palete reglabile permit modificarea volumului geometric de fluid aspirat prin reglarea excentricitatii statorului in raport cu rotorul paletat. Poate lucra in reglaj automat de pozitie a excentricitatii rotorului avind la baza un ventil distribuitor comandat cu un electromagnet proportional precum si senzor de pozitie ce controleaza aceasta excentricitate.

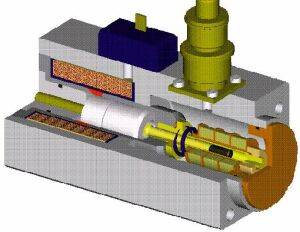

-Electromagnetul proportional


- echipeaza aparatele hidraulice fabricate de Mocsena

- caracteristici statice si dinamice competitive







Domeniul de utilizare al pompelor:


Aceste pompe pot fi utilizate in sisteme hidraulice de reglare automata care reclama o programare flexibila a debitului, in anumite limite, indiferent de perturbatiile care apar in sistem. Se recomanda in sistemele hidraulice ale masinilor unelte.


Caracteristici tehnice de baza

- volum geometric maxim 47 cm3/rot

- presiunea nominala maxima 70 bar

- turatia maxima 1800 rot/min

- tipul uleiului: ulei hidraulic cu viscozitate 16-50 cst (in functie de temperatura de lucru)


Avantaje

- cost redus

- randament hidromecanic si performante statice si dinamice ridicate

- flexibilitatea programarii


2 Pompe proportionale cu pistoane axiale cu volum unitar variabil, cu reglare automata tip F3


Descriere generala

Pompele cu pistoane axiale cu volum unitar variabil permit modificarea volumului geometric de fluid aspirat prin deplasarea port-pistonului cu ajutorul unui motor hidraulic inseriat. Acest motor hidraulic, avind sectiuni diferite la cele doua capete ale pistonului, este comandat de un circuit hidraulic auxiliar, bazat pe un ventil distribuitor comandat de un electromagnet proportional.






Reglarea automata a oricarei marimi (presiune, debit, putere sau combinatii ale acestora) se realizeaza prin:

- setarea semnalului de intrare

- inregistrarea valorii reale a semnalului

- anularea diferentei, in cazul aparitiei perturbatiilor


Reglarea automata a presiunii



Functie: asigura o valoare constanta a presiunii pompei pentru o incarcare la motor variabila.


Reglarea automata a debitului


Functie: asigura mentinerea debitului la o valoare programata pentru o incarcare/ viteza de deplasare variabila.


Reglarea automata a puterii :



Functie: mentine puterea hidraulica a pompei constanta (P=p x Q) la variatia debitului sau a presiunii, conform relatiei


Caracteristici tehnice de baza

- volum geometric maxim 182,8 cm3/r

- presiunea nominala maxima 400 bar

- viteza maxima 3000 r/min

- controlul si reglarea automata a presiunii nominale, debitului, puterii sau combinatii ale acestora.


Avantaje

- cost redus

- randament hidromecanic (~95%) si performante statice si dinamice ridicate

- reglarea automata asigura un timp de raspuns foarte bun - maximum 0,15s

- flexibilitatea programarii, cu mijloace electronice, datorita electromagnetului proportional




Pompe proportionale cu pistoane axiale cu volum unitar variabil, cu reglare automata tip F3


Descriere generala

Pompele cu pistoane axiale cu volum unitar variabil permit modificarea volumului geometric de fluid aspirat prin deplasarea port-pistonului cu ajutorul unui motor hidraulic inseriat. Acest motor hidraulic, avind sectiuni diferite la cele doua capete ale pistonului, este comandat de un circuit hidraulic auxiliar, bazat pe un ventil distribuitor comandat de un electromagnet proportional.
