SIMBOLURI GRAFICE UTILIZATE ĪN SCHEMELE DE ACŢIONĂRI ELECTRICE

            Orice schema electrica, care se doreste a fi utilizata īn actionarile electrice, este supusa simbolizarii grafice conform standardelor īn vigoare SR EN - 60417 (semne conventionale īn electrotehnica), respectiv simbolurilor grafice utilizate pentru scheme electrice - SR EN 60617.

            Īn tabelul 4.1. sunt  redate principalele semne conventionale si simboluri grafice pentru scheme e 11511f58l lectrice, conform standardelor īn vigoare.

Tabelul 4.1. Simboluri grafice.

Simbol

Standard/SECŢIUNEA

Descriere



SR EN 60617 - 707 - 22 - 01

Eclator



SR EN 60617 - 707 - 22 - 03

Paratraznet

Descarcator

Simbol

Standard/SECŢIUNEA

Descriere



SR EN 60617 - 707 - 21 - 07

Siguranta fuzibila - īntreruptor



SR EN 60617 - 707 - 21 - 08

Siguranta fuzibila - separator



SR EN 60617 - 707 - 21 - 09

Siguranta fuzibila - īntreruptor - separator (separator de sarcina)

Īntreruptor pārghie, semn general, semn utilizat īn schemele monofilare



SR EN 60617 - 707 - 21 - 01



Siguranta fuzibila, semn general



SR EN 60617 - 707 - 15 - 01

Bobina de releu, simbol general

Dispozitiv de comanda, simbol general



SR EN 60617 - 707 - 15 - 21



Dispozitiv de comanda al unui releu termic



SR EN 60617 - 707 - 09 - 03

Contact normal īnchis al unui releu termic (contact activat prin efect termic).



SR EN 60617 - 707 - 15 - 08

Īntreruptor - separator, separator de sarcina



SR EN 60617 - 707 - 15 - 09

Īntreruptor - separator (separator de sarcina) cu deschidere automata provocata de un releu de masura sau un declansator īncorporat



SR EN 60617 - 707 - 13 - 02



Contactor

Contact principal de īnchidere al unui contactor

(Contact deschis īn pozitia neactivata)



SR EN 60617 - 707 - 13 - 03


Contactor cu declansare automata provocata printr-un releu de masura īncorporat



SR EN 60617 - 707 - 13 - 05



Īntreruptor de putere

Disjunctor

Simbol

Standard/SECŢIUNEA

Descriere



SR EN 60617 - 707 - 07 - 01

Īntreruptor cu comanda manuala, simbol general



SR EN 60617 - 707 - 07 - 02

Īntreruptor cu buton de apasare care contine contact de īnchidere (deschidere) si cu revenire automata



SR EN 60617 - 707 - 05 - 01(03)

Contact de īnchidere temporizat cānd dispozitivul care contine contactul este activat (cu temporizare la īnchidere-deschidere)



SR EN 60617-707 - 05 - 02 (04)



Contact de īnchidere temporizat cānd dispozitivul care contine contactul nu mai este activat (cu temporizare la īnchidere)



SR EN 60617 - 707 - 02 - 01



Contact de īnchidere (contact de lucru, contact normal deschis)

Simbol general de īntreruptor



SR EN 60617 - 707 - 02 - 03

CEI 60617 - 7 / 1999

Contact de deschidere (contact de repaus, contact normal īnchis)

Simbol

Standard / SECŢIUNEA

Descriere

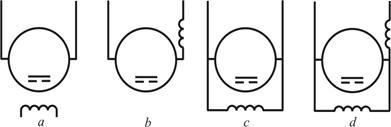

Excitatie:

a - independenta;

b - serie;

c - derivatie; d - mixta

SR EN 60617 - 6

Masina de curent continuu

SR EN 60617 - 6  06 - 06 / 01- 05 / Motor de curent alternativ:  a - serie, monofazat;  b - cu repulsie, monofazat; c - serie, trifazat; d - asincron trifazat cu rotorul īn scurtcircuit;  e - asincron cu rotorul bobinat;  f - generator sincron, trifazat cu rotor īn stea si neutru accesibil

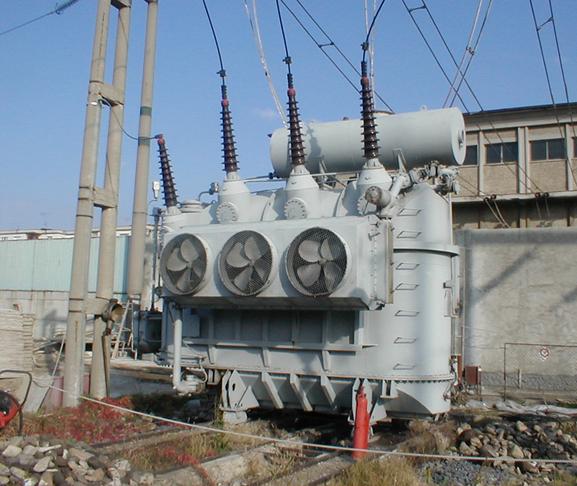

SR EN 60617 - 6  13 / 01, 02, 03,04, 05, Transformatoare



SR EN 60617 /06 - 10 /15, 16  06 - 11 - 01, 02, 03, 04, 05, 06
