TEORIA ELASTICITATII - METODA DIFERENTELOR FINITE

tehnica mecanica







TEMA nr. 3

METODA DIFERENTELOR FINITE

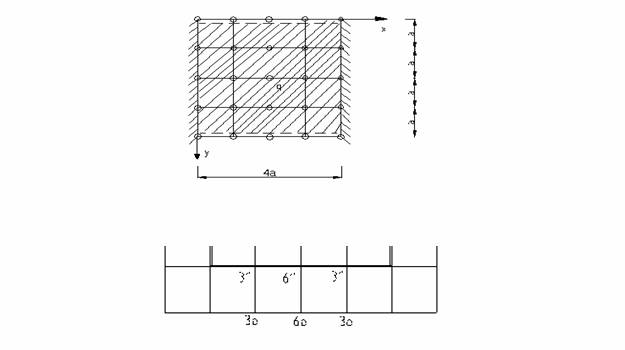

Se da placa plana patrata de beton armat cu latura de 1m si grosimea de h=12cm, actionata de o incarcare uniform distribuita q=1tf/m=10KN/m2 si rezemata pe contu 15215l1122p r conform figurii.

Se dau caracteristicile fizico-mecanice:


E=200000daN/cm2

Se cere:

Sa se calculeze sagetile placii "W" in nodurile retelei de calcul .

Sa se determine momentele incovoietoare "MX , MY " si de torsiune "MXY" in nodurile retelei de calcul.

Sa se traseze diagramele de variatie ale deplasarilor si eforturilor sectionale.





Pentru incastrare : Wk=0 ; Wk+1=Wk-1 ;

Pentru rezemarea simpla : Wk=0 ; Wk+1= - Wk-1 ;


Calculul sagetilor placii in nodurile retelei de calcul :


K=1


K=2


K=3





K=4

K=5


K=6


DC = 30tfm2


Conditii pe contur :

Incastrare : W4=W4v ; W2=W2v ; W3=W3v ;

W2'=W3'=W4'=0

Reazam simpl : W4=W4o ; W5=W5o ; W3=W3o ; W6=W6o ;

W4"=W5"=W3"=W6"=0






20W1-16W2+4W3+4W4-8W5-8W6=0.00013

-8W1+22W2-8W3-8W4+2W5+2W6=0.00013

2W1-8W2+23W3+W4-8W6=0.00013

2W1-8W2+W3+23W4-8W5=0.00013

-8W1+4W2-16W4+21W5+W6=0.00013

-8W1+4W2-16W3+W5+21W6=0.00013















CALCULUL MOMENTELOR INCOVOIETOARE SI DE TORSIUNE























[MX]1=0.02272

[MX]2=0.01229

[MX]3=0.00820

[MX]4=0.00820

[MX]5=0.01441

[MX]6=0.01441


[MY]1=0.02271

[MY]2=0.01440

[MY]3=0.00820

[MY]4=0.00820

[MY]5=0.01231

[MY]6=0.01231


[MXY]1=0

[MXY]2=0

[MXY]3=0.00575

[MXY]4=0.00575

[MXY]5=0

[MXY]6=0


















UNIVERSITATEA TEHNICA DE CONSTRUCTII

BUCURESTI

FACULTATEA DE HIDROTEHNICA




TEORIA ELASTICITATII
