Vane HERZ cu 3 cai pentru amestec sau deviatie pentru controlul permanent al apei calde sau racite

tehnica mecanica





Vane HERZ cu 3 cai pentru amestec sau deviatie

pentru controlul permanent al apei calde sau racite


Fisa standard pentru




Editia 0902 (0502)

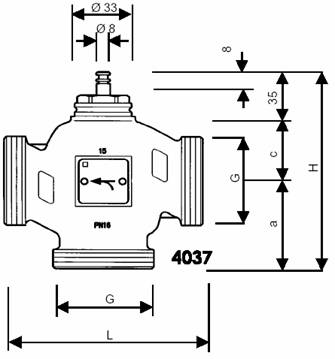

Dimensiuni in mm





















Numere articole

Nr. articol

Dimensiune

G

A

C

L

H


1/2"

G1B






3/4"

G1 1/4B







G1 1/2B






1 1/4"

G2B






1 1/2"

G1 1/4B







G1 3/4B








Vana cu trei cai cu filet exterior, conform ISO 228/1, montarea se face

folosind o garnitura plata, racordurile la tevi nu sunt incluse la livrare.

Tija din otel inox, supapa conica din alama cu garnitura de et 525m1221f ansare din

teflon armat cu fibra de sticla.

Capac din alama cu o-ring din EPDM

Model

Temperatura maxima de exploatare 110 C

Presiunea maxima de exploatare 10 bar

Presiune diferentiala (bar)






O presiune diferentiala prea mare poate deteriora vana (cavitatie).


Date tehnice

Control permanent al apei reci si calde sau al aerului prin vana de amestec sau vana de separare. Se foloseste īmpreuna cu dispozitivul electronic de actionare si control, pe o curba de functionare reglabila (lineara, proportionala, patratica).

Dispozitivul electronic poate fi montat īn orice pozitie, cu exceptia atārnarii. A se evita patrunderea apei condensate sau a picaturilor.

Vana si dispozitivul se pot asambla fara a fi necesara o reglare prealabila. Dispozitivul se autoregleaza īn momentul īn care este pus sub tensiune.


Domeniu de utilizare








HERZ ARMATUREN ROMANIA S.R.L.

sos. Mihai Bravu Nr.380-382, Bl.B3B-B3C, Sc.1, Ap.1,

Sector 3, Bucuresti * E-mail: herzrom@rdslink.ro




Vanele se monteaza īn sistemul de tevi prin racordurile standard cu surub si garnitura plata. A se evita patrunderea murdariei īn vane.


Īn timpul instalarii, respectati directia de curgere marcata cu o sageata pe corpul vanei.


Instalare

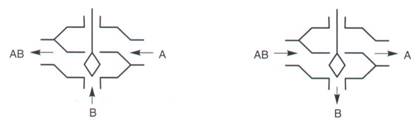

Folosire ca vana de amestec Folosire ca vana de deviatie




Directii de montaj

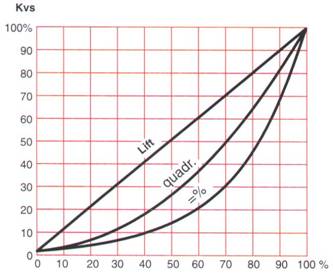

Carcteristici īn combinatie cu dispozitivul de actionare 1 7712 10


Linii pe diagrama: linear, patratica, procentuala



Curbe de exploatare

DN

m3/h

½"


¾"




1 ¼"


1 ½"







Valori Kvs










Valori Kvs


Actionare electrica vana cu dispozitiv de control al pozitiei - 24 V

Actionare electrica vana - 230 V

Actionare electrica vana - 24 V

Transformator de siguranta Herz 230/24V, 50Hz, 50 VA

Regulator electronic programabil - 110-230 V

Regulator electronic programabil - 24 V

Senzor de temperatura exterior

Senzor de temperatura pe conducta



Accesorii Herz
