AutoCAD -- kurs podstawowy

Lekcja 1 -- Podstawy podstaw

Lekcja ta zapoczątkuje serię szkoleń dla początkujących użytkowników AutoCAD-a. W kolejnych artykułach tego cyklu postaram się przybliżyć narzędzia i techniki projektowania w tym programie poprzez odpowiednio przygotowane lekcje. Każda będzie zaczynała się dwu-, trzyzdaniowym streszczeniem poprzedniej oraz krótkim wprowadzeniem w temat nowej lekcji. Wszystkie będą zawierały ćwiczenia praktyczne oraz pliki udostępniane wraz z artykułem. Pora przejść do meritum sprawy, czyli do AutoCAD-a. Wszystkie ćwiczenia, jakie będziemy prezentować, będą wykonywane w wersji 2000.

Bardzo często zdarza się, że projektanci pracujący z programem AutoCAD popełniają elementarne błędy z uwagi na nieznajomość filozofii pracy z programem i będzie to zagadnienie, które postaram się przybliżyć w tej lekcji. Ponadto omówię wygląd głównego okna aplikacji, aby pokazać, w jak przejrzysty sposób są rozmieszczone poszczególne opcje programu. Pokażę, jak dostosować go do własnych potrzeb -- na tym etapie jeszcze nie wiemy, jakie są nasze potrzeby, ale jest to najodpowiedniejsza chwila, aby poznać podstawy. Uznałem, że nie będę opisywać instalacji oprogramowania, ponieważ tego uczą podręczniki. Po tym przydługim wstępie zacznijmy naukę.

Filozofia pracy z programem AutoCAD

Zakładam, że wielu z projektantów podczas pracy zetknęło się z deską kreślarską -- horror. Gdy przesiadają się z deski na AutoCAD-a, starają się wprowadzić w życie wszystko to, czego się nauczyli, więc rozpoczynając rysunek, zadają następujące pytania:

  • jaki format strony;
  • jaka skala.

I tu moja odpowiedź -- nie jesteśmy ograniczani formatem strony, mamy nieograniczoną przestrzeń, a skala -- standardowo 1:1. Następuje chwila ciszy i zaczyna się tyrada: jak zmieszczę na ekranie 150-metrową halę, jak narysuję detale. Chcę, aby mój rysunek na kartce był w skali 1:50, a nie 1:1, bo 1:1 nie zmieści się nawet na 100 kartkach... Po wygłoszeniu tych i wielu innych wątpliwości przez projektantów pada moja riposta: za chwilę wszystko stanie się jasne, proszę pamiętać jedynie dwie zasady:

  • format strony -- obszar niczym nie ograniczony;
  • skala -- pracujemy zawsze w skali 1:1.

Tyle, jeśli chodzi o filozofię pracy z programem. Zasady są, jak sądzę, jasne i nieskomplikowane. Bardziej zaawansowani użytkownicy programu mogą powiedzieć, że to herezje. Można zmienić skalę oraz wprowadzić arkusz o określonych rozmiarach. Owszem, można. O ile jednak wprowadzenie arkusza o określonych rozmiarach może spowodować po prostu to, że nasz rysunek nie będzie się na nim mieścił (chociaż arkusz możemy w każdej chwili zmienić na inny), o tyle kiedy sporządzimy nasz rysunek w skali np. 1:2 i spróbujemy go zwymiarować, okaże się, że każdy wymiar jest 2 razy większy i będziemy musieli poświęcić kolejne 2 dni na ręczne ich zmienianie. Gorsza będzie próba edycji rysunku po upływie 2-3 miesięcy, kiedy nie będziemy już pamiętali, jakich sztuk dokonaliśmy podczas rysowania. Wtedy nie obędzie się bez rzucania w monitor ciężkimi przedmiotami.

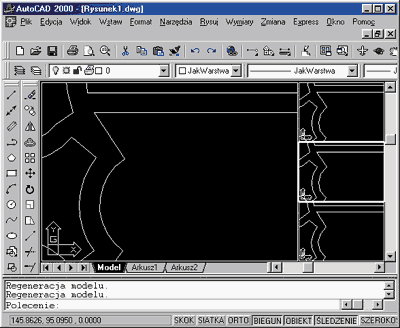

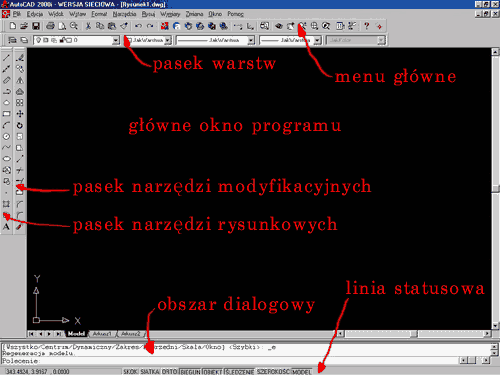

Wygląd głównego okna aplikacji

Firma Autodesk, producent programu AutoCAD, ściśle współpracuje z biurami projektowymi, czego wynikiem jest starannie przemyślany i bardzo użyteczny interfejs użytkownika. Wszystkie ikony są bardzo czytelne i intuicyjne, zebrane są w bardzo dobrze, moim zdaniem, zorganizowane grupy. Rysunek 1 przedstawia interfejs programu wraz z opisem poszczególnych grup. W kolejnych częściach cyklu stopniowo przybliżę kolejne paski narzędzi oraz poszczególne narzędzia w nich zebrane.


Rys. 1.

Dostosowanie programu do własnych potrzeb

Bardzo często zdarza się, że nie odpowiadają nam fabryczne ustawienia programu, mimo że są niezłe. Jednak każdy z przekory musi dodać coś swojego, co będzie wprawiało szefa w zakłopotanie, koledzy z biura będą mu zazdrościli nowego menu czy większego "crossa". Jako że zmiana wszystkich ustawień nie ma sensu, pokażę te, które mają kluczowy wpływ na wydajność pracy z programem.

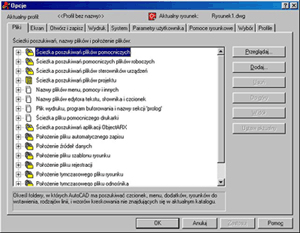

Zaczniemy od kliknięcia prawym klawiszem myszki w obszarze dialogowym okna i w wyświetlonym okienku wybieramy ostatnią z pozycji Opcje. Spowoduje to otwarcie dużego okna dialogowego przedstawionego na rysunku 2.


Rys. 2.

W okienku jest wiele zakładek, które jak na razie nic nam nie mówią. Na tym etapie nauki właściwie niewiele będziemy w nich zmieniać. Podstawowe zmiany, jakie będą nas interesowały, znajdują się w zakładce Ekran; są to:

  • zmiana koloru tła;
  • zmiana kroju czcionki w obszarze dialogowym;
  • zmiana wielkości krzyża nitkowego.

Reszty parametrów nie powinno się na tym etapie zmieniać, ponieważ w miarę poznawania programu omówię, jak można zmieniać poszczególne parametry, aby ułatwić sobie życie.

Zacznijmy od zmienienia kolorów naszego programu -- klikamy na przycisku Kolory i naszym oczom pokazuje się okienko dialogowe pokazane na rysunku 3.


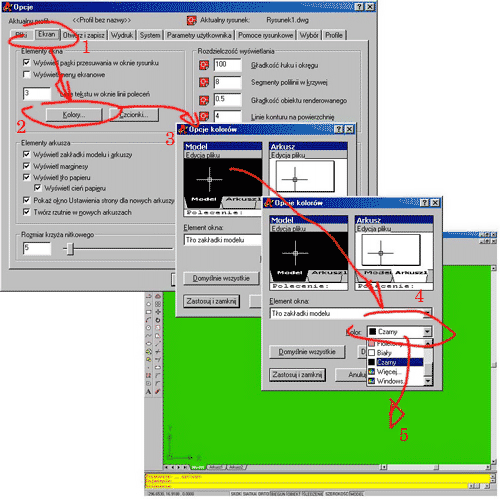

Rys. 3.

W okienku tym możemy zmienić kolor tła, np. na zielony, kolor tekstu w obszarze dialogowym, kolor obszaru dialogowego itd. Jak tego dokonać? Musimy klikać w kolejnych obszarach, którym chcemy zmienić kolor, lub wybierać je z rozwijanego menu i nadawać im kolor z również rozwijanego menu Kolor (rys. 4).


Rys. 4.

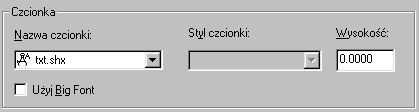

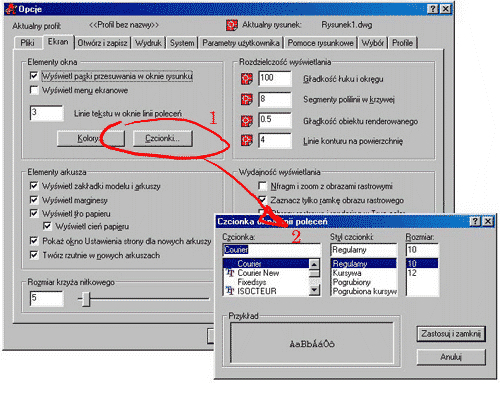

Zmiana czcionek to mniejszy problem, ponieważ wykonuje się ją w sposób intuicyjny (rys. 5).


Rys. 5.

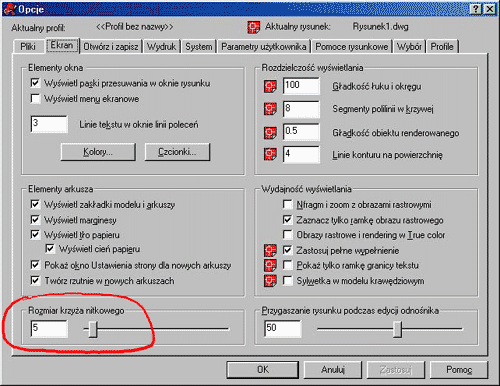

Rozmiar krzyża nitkowego zmienia się poprzez przesunięcie suwaka (rys. 6). Łatwy ten AutoCAD, banalne operacje -- nauka idzie jak po maśle.


Rys. 6.

Kolejną rzeczą, jaką zrobimy, będzie ustawienie automatycznego zapisu efektów naszej pracy co, powiedzmy, 20 minut. Standardowo opcja ta jest nastawiona na 120 minut, co doprowadza do szewskiej pasji, jeśli tracimy efekt 100-minutowej operacji w wyniku np. przypadkowego wyłączenia UPS-a. Przechodzimy na zakładkę Otwórz i zapisz i zmieniamy liczbę minut na 20, klikamy OK. Właśnie dokonaliśmy pierwszych ustawień programu.

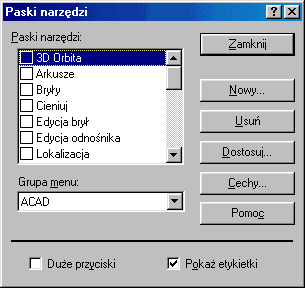

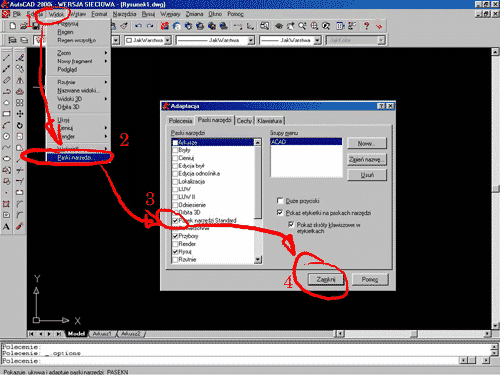

Podstawowe parametry już mamy ustawione, więc przyszedł czas na pokazanie, jak wyciągać ukryte paski narzędzi. Sprawa również jest mało skomplikowana, a jej pr 10110v215k zedstawienie pozwoli mi na pomijanie tej operacji podczas kolejnych lekcji. Aby wyciągnąć ukryty pasek narzędzi, klikamy polecenie Widok w górnym menu, następnie wybieramy opcje Paski narzędzi. Powinno wyświetlić się poniższe okienko dialogowe (rys. 7).


Rys. 7.

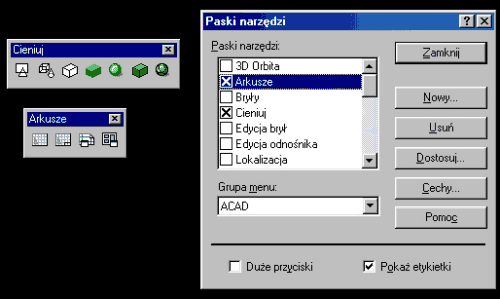

Z okienka tego wybieramy poszczególne paski narzędzi poprzez klikanie na krzyżykach obok nazw pasków. Będą one kolejno się pokazywały na ekranie.

Jak widać, nauka AutoCAD-a przebiega bez większych problemów -- eksperymentujcie, ile się da, to pozwoli wyzbyć się lęku podczas pracy z programem. Pierwotne paski narzędzi można odzyskać poprzez wpisanie polecenia menu i wczytanie pliku ACAD.MNU.

Na tym zakończę tę lekcję. Myślę, że nauczyliśmy się solidnych podstaw, które będziemy sukcesywnie pogłębiać.

Lekcja 2 -- Otwieramy pierwszy rysunek

W poprzedniej lekcji przedstawiłem podstawy filozofii pracy z programem AutoCAD oraz pokazałem podstawowe możliwości konfiguracji programu, które pozwalają na dopasowanie jego wyglądu do indywidualnych potrzeb użytkownika systemu.

Tworzenie rysunków

Dziś zapoznamy się z podstawami otwierania rysunków oraz z możliwościami ich zapisywania w innych formatach. Na początek zajmiemy się otwieraniem nowych rysunków. Mimo że będziemy korzystali ze standardu, omówimy teraz wszystkie opcje. Zaoszczędzi nam to czas w późniejszych lekcjach.

Używanie standardu

Opcja ta pozwala na praktycznie natychmiastowe przejście do rysowania w programie; jedyną rzeczą, którą musimy zrobić, jest wybranie jednostek rysunkowych (rys.1a, 1b):

  • metryczne (milimetry, centymetry, metry);
  • angielskie (stopy, cale).

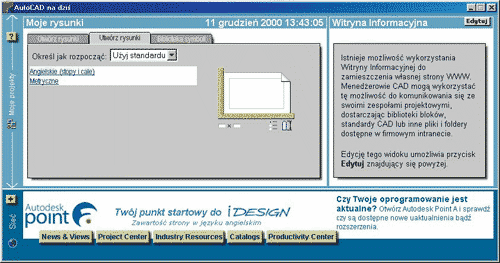

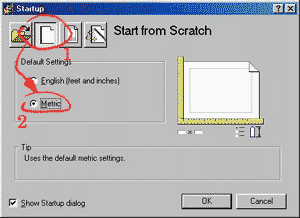

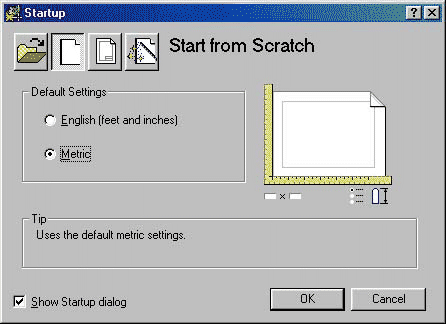

Rys. 1a. Okno dla AutoCAD-a 2000


Rys. 1b. Okno dla AutoCAD-a 2000i

Przykład -- tworzenie nowego rysunku z użyciem opcji Użyj standardu

1.       Otwieramy AutoCAD-a poprzez kliknięcie na jego ikonie umieszczonej na pulpicie.

2.       Jeśli korzystamy z AutoCAD-a 2000i, wybieramy zakładkę Utwórz rysunki i z rozwijanego menu wybieramy opcję Użyj standardu, następnie odpowiedni układ jednostek (rys. 2a).
Jeśli korzystamy z AutoCAD-a 2000, wciskamy klawisz symbolizujący kartkę i następnie wybieramy odpowiedni układ jednostek (rys. 2b).


Rys. 2a.


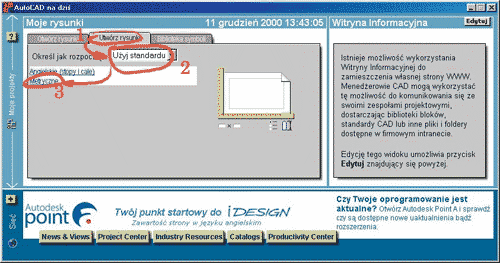

Rys. 2b.

Szablon

Przy uruchamianiu nowego rysunku możemy korzystać z szablonów posiadających ustawienia dla określonych zadań projektowych (rys. 3a, 3b). Możemy również bez przeszkód tworzyć własne szablony, zawierające między innymi:

  • rodzaj i dokładność jednostek;
  • granice rysunkowe;
  • ustawienia warstw;
  • style wymiarowania i tekstu;
  • bloki ramek tytułowych wraz z tabelkami i znakami firmowymi itd.

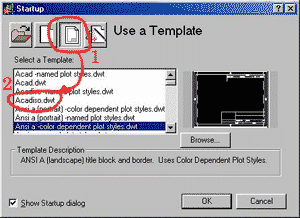

Rys. 3a. Okno dla AutoCAD-a 2000


Rys. 3b. Okno dla AutoCAD-a 2000i

Przykład -- tworzenie nowego rysunku z użyciem opcji Szablon

1.       Otwieramy AutoCAD-a poprze kliknięcie na jego ikonie umieszczoną na pulpicie.

2.       Jeśli korzystamy z AutoCAD-a 2000i, wybieramy zakładkę Utwórz rysunki i z rozwijanego menu wybieramy opcję Szablon, następnie odpowiedni szablon rysunkowy (rys. 4a).
Jeśli korzystamy z AutoCAD-a 2000, wciskamy klawisz symbolizujący kartkę z umieszczoną ramką i tabliczką rysunkową, następnie wybieramy odpowiedni szablon rysunkowy (rys. 4b).


Rys. 4a.


Rys. 4b.

Kreatory

Korzystanie z kreatorów pozwala zdefiniować niektóre parametry rysunku przed przystąpieniem do jego kreślenia. Kreator podnosi funkcjonalność opcji Użyj standardu, pozwalając użytkownikowi na dostrojenie pewnych funkcji praktycznie bez znajomości AutoCAD-a (rys. 5a, 5b).

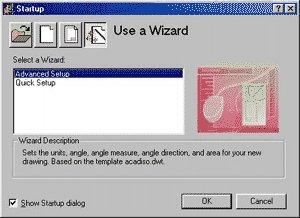

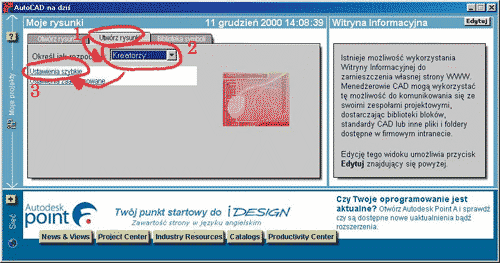

Rys. 5a. Okno dla AutoCAD-a 2000


Rys. 5b. Okno dla AutoCAD-a 2000i

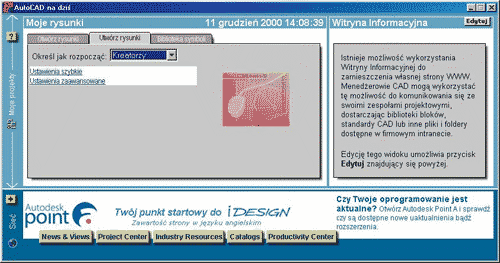

Przykład -- tworzenie nowego rysunku z użyciem opcji Kreatory

1.       Otwieramy AutoCAD-a poprze kliknięcie na jego ikonie umieszczonej na pulpicie.

2.       Jeśli korzystamy z AutoCAD-a 2000i, wybieramy zakładkę Utwórz rysunki i z rozwijanego menu wybieramy opcję Kreatory, następnie odpowiednią opcję umożliwiającą szybkie ustawienia z zastosowaniem kreatora, albo opcję Ustawienia zaawansowane (rys. 6a).
Jeśli korzystamy z AutoCAD-a 2000, wciskamy klawisz symbolizujący kartkę i następnie wybieramy odpowiednią opcję umożliwiającą szybkie ustawienia z zastosowaniem kreatora (rys. 6b).


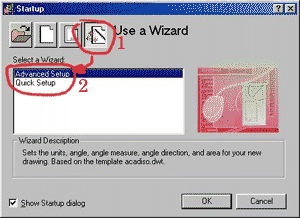

Rys. 6a.


Rys. 6b.

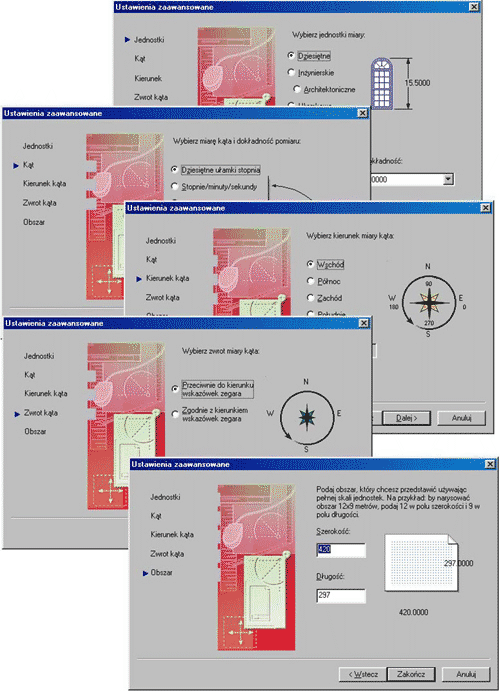

3.       Kolejne kroki są zależne od wybranej opcji i różnią się liczbą danych możliwych do ustawienia:

o        wybranie opcji związanej z szybkimi ustawieniami pozwala na ustawienie jednostek oraz obszaru rysunkowego (rys. 7a);

o        wybranie opcji związanej z ustawieniami zaawansowanymi pozwala na ustawienie jednostek, zmianę miary kątów i ich dokładności, kierunku kąta, zwrotu miary kąta oraz wielkości obszaru rysunkowego (rys. 7b).


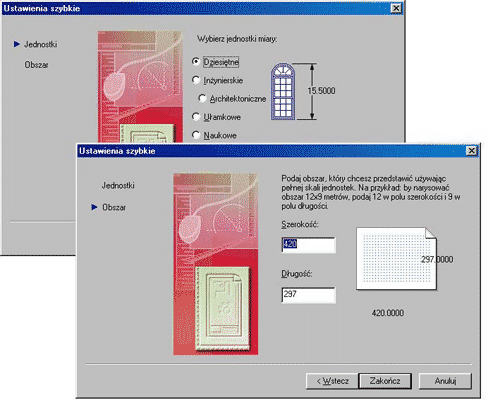

Rys. 7a.


Rys. 7b.

Otwieranie rysunków

Teraz już dokładnie wiemy, w jaki sposób tworzyć nowe rysunki z zastosowaniem szablonów oraz kreatorów. Co jednak zrobić, jeśli wykonaliśmy rysunek za pomocą kreatora czy z zastosowaniem standardu i przypomniało nam się, że jednak chcemy zmodyfikować lub obejrzeć jeden z rysunków, które udało się nam np. pobrać z sieci. Możemy zamknąć program i po ponownym jego uruchomieniu kliknąć na zakładce Otwórz rysunki (AutoCAD 2000i -- rys. 8a).


Rys. 8a.

lub kliknąć na ikonie otwierania nowego rysunku (AutoCAD 2000 -- rys. 8b).


Rys. 8b.

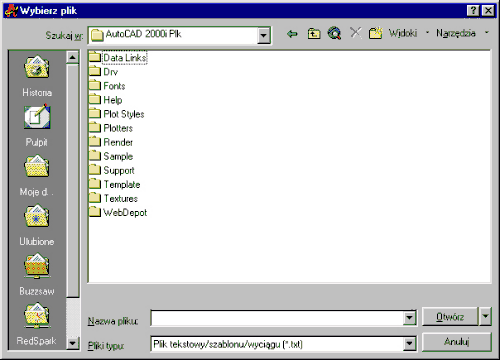

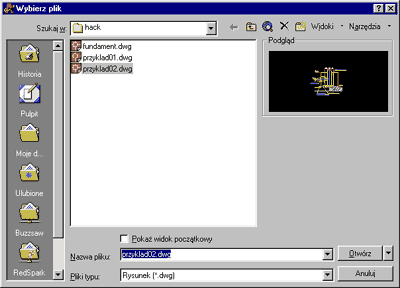

Możemy jednak również, nie zamykając aplikacji, otworzyć istniejący rysunek. Klikamy Plik->Otwórz. Pokaże się okienko dialogowe pozwalające na otwarcie interesującego nas pliku (rys. 8c).


Rys. 8c.

Pamiętajmy, że AutoCAD standardowo pozwala na otwieranie plików z rozszerzeniem DWG. Istnieje jednak również możliwość otwarcia plików w formacie DXF oraz szablonów posiadających rozszerzenie DWT. Oczywiście AutoCAD posiada wiele możliwości związanych z importowaniem rysunków w innych formatach niż DWG -- ten problem przedstawię później. Omówię także bardziej zaawansowane funkcje, takie jak np. częściowe otwieranie rysunków.

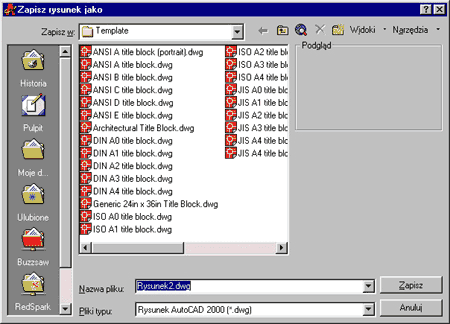

Zapisywanie rysunków

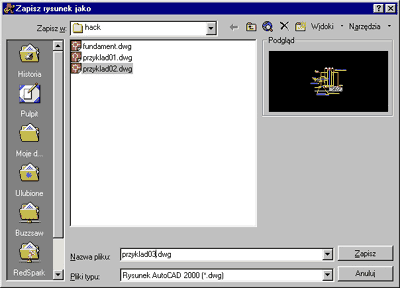

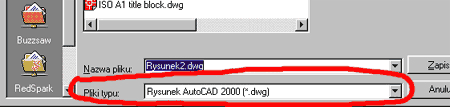

Skoro potrafimy już otworzyć rysunek oraz stworzyć nowy projekt, nadszedł czas na zapisanie efektów naszej pracy. Zapisywanie rysunków do pliku jest stosunkowo prostym działaniem. Podczas pierwszego zapisywania rysunku klikamy Plik->Zapisz, co spowoduje otwarcie okna dialogowego pozwalającego na zapis rysunku (okna te różnią się nieznacznie w programach AutoCAD 2000 i 2000i -- rys. 9a, 9b).


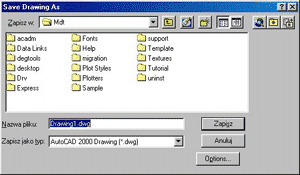

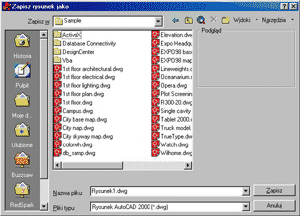

Rys. 9a. Okno dla AutoCAD-a 2000


Rys. 9b. Okno dla AutoCAD-a 2000i

Na tym zakończymy dzisiejszą lekcję. W następnej nauczymy się rysować z zastosowaniem narzędzi rysunkowych AutoCAD-a.

Lekcja 3 -- Pierwsze kreski

Ostatnie dwie lekcje pozwoliły nam przebrnąć przez zawiłości związane z konfiguracją systemu oraz dostosowaniem go do własnych potrzeb. Poznaliśmy również możliwości otwierania i zapisywania rysunków w AutoCAD-zie. Dzisiaj zaczniemy poznawać narzędzia rysunkowe oraz dowiemy się nieco na temat możliwości oglądania rysunku. Wszystkie zrzuty ekranu będą wykonywane z AutoCAD-a 2000i -- trzeba iść z duchem czasu. Pracy przed nami sporo, więc włączmy program, otwórzmy nowy rysunek z użyciem standardu i zabierzmy się do nauki.

Rysowanie linii

Rozpoczniemy naszą naukę od rysowania linii -- jest to najprostszy obiekt AutoCAD-a posiadający szereg właściwości, o których trzeba w tej chwili powiedzieć. Postaram się zebrać wszystkie cechy linii w postaci podpunktów, pokazując je podczas ćwiczeń w sposób praktyczny.
Cechy linii:

  • każda linia ma początek i koniec;
  • rysowanie linii zaczynamy od podania jej punktu początkowego, następnie wstawiamy kolejne punkty końcowe do czasu naciśnięcia klawisza Esc lub Enter;
  • każda narysowana linia jest samodzielnym obiektem, który możemy oddzielnie edytować.

Jako że wyznaję zasadę ikonologii, proponuję kliknąć na ikonie przedstawionej na rysunku 1,


Rys. 1.

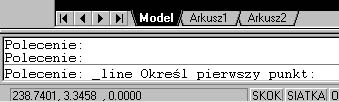

następnie przeczytać tekst, który pojawi się na pasku stanu (rys. 2).


Rys. 2.

Następnie trzeba kliknąć raz w dowolnym miejscu ekranu i znów zobaczyć, co jest napisane na pasku stanu (rys. 3).


Rys. 3.

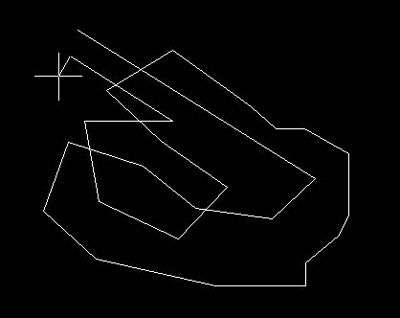

Wstawiając kolejne punkty, widzimy, że rysujemy kolejne linie w taki sposób, że każda następna ma początek w miejscu zakończenia poprzedniej (rys. 4).


Rys 4.

Aby zakończyć rysowanie linii, należy nacisnąć klawisz Esc lub Enter.

Rysowanie prostej

Kolejną umiejętnością, jaką posiądziemy, będzie rysowanie prostej. Z matematyki wiemy, że prosta przechodzi przez dwa punkty i ma nieograniczoną długość. Tak samo wygląda prosta w AutoCAD-zie -- również przechodzi przez dwa punkty, jej długość także jest nieograniczona.
Po krótkim przedstawieniu cech prostej czas na narysowanie tego obiektu. Zacznijmy rysowanie. Klikamy ikonę prostej (rys. 5.).


Rys. 5.

Następnie czytamy, co komputer ma nam do powiedzenia na pasku stanu (rys. 6.).


Rys. 6.

Pierwszą z opcji jest możliwość wstawienia pierwszego punktu, przez który prosta będzie przechodziła -- kliknijmy na ekranie i przeczytajmy, co program napisał nam w odpowiedzi (rys. 7).


Rys. 7.

Wynika z tego, że komputer czeka na wstawienie kolejnego punktu w celu przeprowadzenia przez niego prostej. Po wskazaniu punktu, przez który powinna przechodzić prosta, będzie czekał na wskazanie kolejnego punktu, co pozwoli na stworzenie kilku prostych zaczepionych w jednym punkcie.

Jakie jest zastosowanie tego obiektu -- czytelnikom rysującym na desce nieobce jest pewnie pojęcie linii konstrukcyjnej czy linii pomocniczej -- to znaczy prostej przechodzącej przez cały rysunek w celu umożliwienia pozycjonowania elementów. Do takich też celów możemy wykorzystać prostą.

Rysowanie multilinii

Multilinia to jedno z bardziej przydatnych narządzi dla np. instalatorów. Za jej pomocą możemy rysować od 1 do 16 linii równoległych. Odległością pomiędzy kolejnymi liniami możemy sterować, możemy również ustawiać zakończenia multilinii. Standardowe ustawienia pozwalają na rysowanie dwóch równoległych linii. Ważne jest to, że po narysowaniu multilinii kliknięcie na pojedynczym jej segmencie spowoduje zaznaczenie całego narysowanego obiektu.
Ale dość teorii, pora praktycznie poznać multilinię. Klikamy na ikonie symbolizującej multilinię (rys. 8).


Rys. 8.

Następnie określamy również punkt początkowy oraz kolejne punkty końcowe.
Jak już wspomniałem, istnieje możliwość sterowania ustawieniami multilinii. Dokonuje się tego poprzez zmianę stylu multilinii. W tej chwili pokażę, jak dopasować multilinię do własnych potrzeb. Aby zmienić styl multilinii, klikamy kolejno
Format- > Styl multilinii (rys. 9).


Rys. 9.

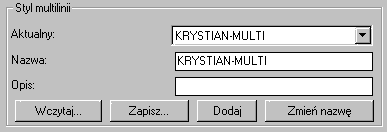

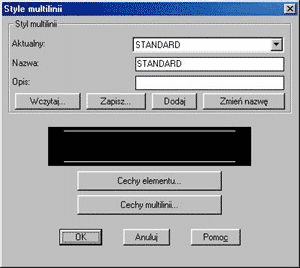

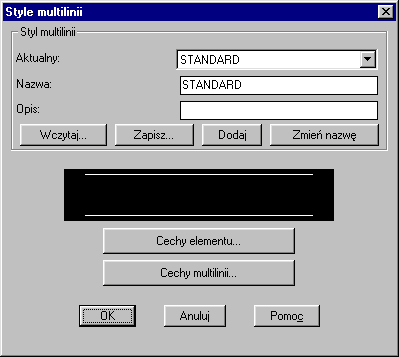

Pokaże się okno dialogowe zatytułowane Style multilinii (rys. 10).


Rys. 10.

Okienko to zawiera ważne dla nas opcje

  • cechy elementu;
  • cechy multilinii.

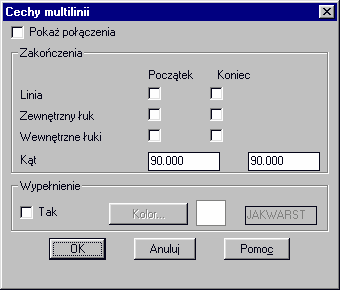

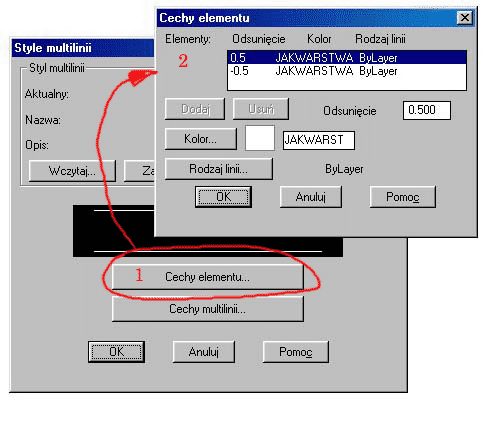

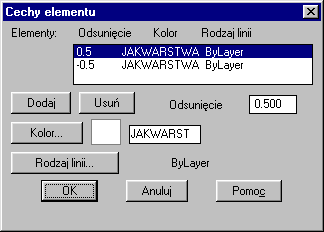

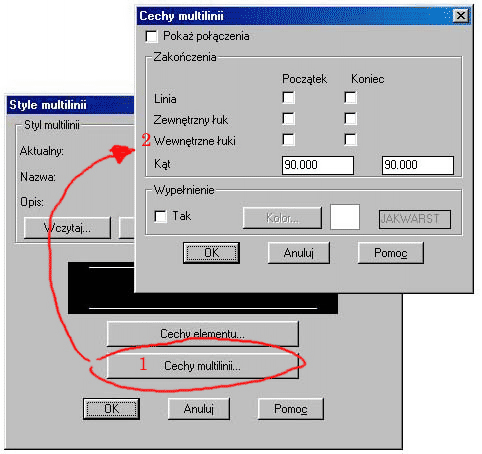

Naciśnięciem każdego z nich możemy przejść do kolejnych okien dialogowych, pozwalających na ustawienie indywidualnych parametrów multilinii. Zobaczmy najpierw, jakie ustawienia są dostępne po naciśnięciu paska Cechy elementu (rys. 11).


Rys. 11.

Okno to pozwala zmienić takie parametry, jak kolor i rodzaj linii, odstęp pomiędzy liniami, umożliwia również dodanie kolejnych linii do istniejącego zestawu. Wybranie klawisza Cechy multilinii otwiera poniższe okienko dialogowe, udostępniające zmianę zakończeń multilinii i jej wypełnienia (rys. 12).


Rys. 12.

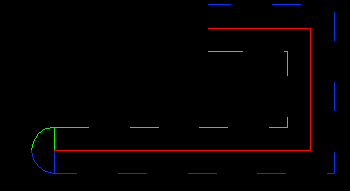

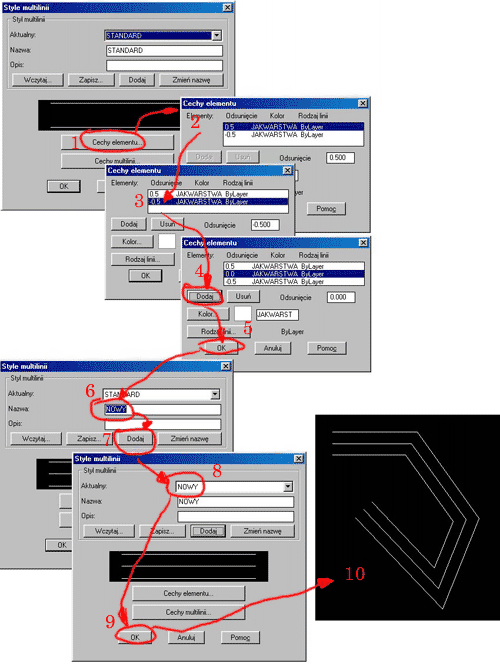

Aby zakończyć temat multilinii i ugruntować zdobytą wiedzę, spróbujemy zmienić styl multilinii i narysować pewien jej odcinek w nowym stylu.
Zaczynamy
Format -> Style multilinii -> Cechy elementu, klikamy na przycisku Dodaj (jeśli klawisz jest nieaktywny, musimy kliknąć w okienku pokazującym, ile mamy linii). Program dodał kolejną linię. Zatwierdzamy całość i przechodzimy znów do okienka Style multilinii. Zmieniamy nazwę stylu Standard na np. Nowy i klikamy Dodaj -- zatwierdzamy, wybieramy ikonę multilinii i rysujemy w nowym stylu (rys. 13).


Rys. 13.

Rysowanie polilinii

Ostatnim narzędziem rysunkowym, jakie zostanie omówione w tej lekcji, będzie polilinia. Ktoś mógłby zapytać, po co AutoCAD posiada tak wiele narzędzi służących do rysowania kreski -- dla każdego coś miłego.

Polilinia posiada szereg właściwości stawiających ją na czele grupy narzędzi rysunkowych stosowanych do rysowania kresek. Właściwości te wyróżniają ją z grona pozostałych:

  • po narysowaniu wielu segmentów zaznaczenie jednego powoduje zaznaczenie wszystkich;
  • polilinia może tworzyć powierzchnie zamknięte -- często stosowane podczas wykonywania kreskowań;
  • polilinią możemy rysować łuki (przełomowa cecha).

Dość tej teorii zacznijmy rysować. Klikamy zatem na ikonie polilinii (rys. 14).


Rys. 14.

Następnie określamy punkt początkowy i czytamy, co AutoCAD chce nam przekazać (rys. 15).


Rys. 15.

Jak widać, na tym etapie rysowania możemy wstawić kolejny punkt lub zamienić naszą standardową prostą w łuk; możemy również nadać polilinii szerokość itd. Reasumując, rysowanie polilinii nie nastręcza większych kłopotów niż rysowanie linii czy multilinii. W kilku zdaniach przybliżę narzędzia służące do oglądania rysunku.

Zdarzy się i tak, że będziemy musieli zobaczyć coś, co wychodzi poza ekran czy też jest zbyt małe, aby się dokładnie temu przyjrzeć. Można wtedy zastosować dwa narzędzia:

  • szybki nfragm -- PAN
  • szybki ZOOM

Oba narzędzia działają podobnie, wystarczy trzymać wciśnięty lewy klawisz myszy i przesuwać kursor po ekranie.
Na tym zakończymy, więc przećwiczcie raz jeszcze poznany materiał. A kolejny odcinek będzie traktował o elementach owalnych: okręgu, elipsie.



Lekcja 4 -- Trochę obłości

W ostatniej lekcji zaczęliśmy poznawanie paska narzędzi rysunkowych, omówiliśmy też możliwości oglądania rysunków. Dzisiejsza lekcja będzie kontynuacją poprzedniej -- czytelnik zapozna się w niej z takimi narzędziami rysunkowymi jak Okrąg, Łuk i Elipsa. Łatwo zauważyć, że kolejność, w jakiej występują te narzędzia na pasku, została troszkę zakłócona. Jest to celowy zabieg, ponieważ omawiane w tej lekcji narzędzia będą na pewno częściej wykorzystywane w projektach niż np. Splajn.
To tyle uwag wstępnych, przejdźmy teraz do nauki.

Okrąg

Okrąg jest specyficznym obiektem w AutoCAD-zie, ponieważ jego reprezentacja na pasku menu rysunkowego jest przysłowiowy wierzchołkiem góry lodowej -- po kliknięciu ikony symbolizującą okrąg


Rys. 1.

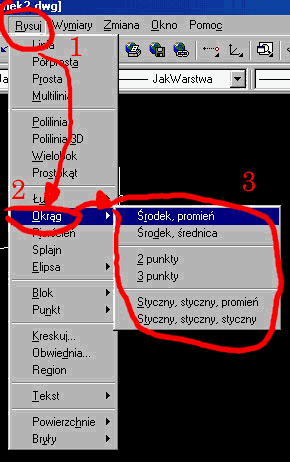

możemy wskazać jedynie jego środek i długość promienia. A co zrobić, jeśli chcemy wstawić okrąg pomiędzy dwie istniejące proste czy zamiast promienia chcemy wstawić średnicę? W takich przypadkach najprościej skorzystać z menu głównego i sprawdzić, czy wymienione przez nas przypadki są tam umieszczone. Łatwo znajdziemy tam opcję Rysuj -> Okrąg i już mamy szereg możliwości wykreślenia okręgu z zastosowaniem punktów charakterystycznych.


Rys. 2.

Ponieważ bezsensowne byłoby żmudne klikanie wszystkich kolejnych opcji, proponuję wykonać ćwiczenie pozwalające na narysowanie czterech niezależnych okręgów i przećwiczyć przy okazji kilka opcji ich rysowania.

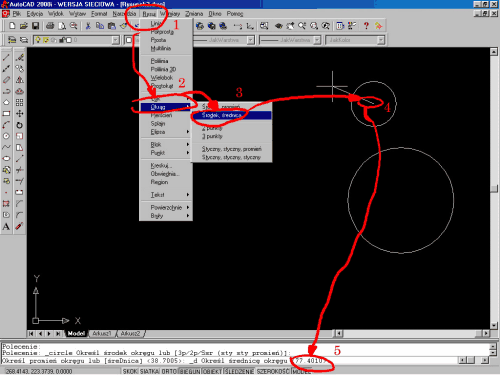

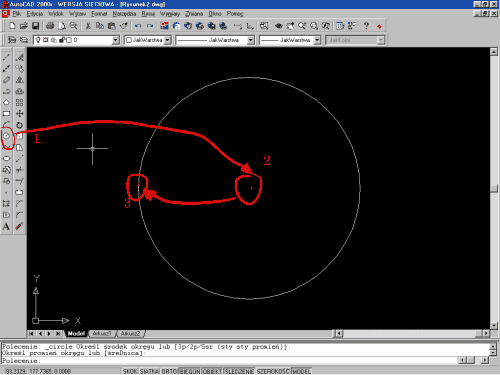

Pierwszym ćwiczeniem będzie narysowanie okręgu poprzez wskazanie punktu środkowego oraz długości promienia. Kliknijmy więc ikonę na pasku menu rysunkowego, a następnie kliknijmy w dowolnym miejscu obszaru roboczego. Skoro mamy już środek, czas określić promień okręgu -- kliknijmy więc w pewnej odległości od środka lub wpiszmy długość promienia ręcznie i zatwierdźmy ją, naciskając klawisz Enter.

Po wykonaniu tych czynności powinniśmy uzyskać okrąg podobny do przedstawionego na poniższym rysunku.


Rys. 3.

Następnie narysujemy jeszcze jeden okrąg, lecz tym razem skorzystamy z menu rozwijanego; wybieramy więc kolejno Rysuj -> Okrąg -> 2 punkty. Aby narysować okrąg przechodzący przez dwa niezależne punkty, po wybraniu tej opcji klikamy w dwóch miejscach na ekranie i otrzymujemy żądany okrąg.


Rys. 4.

Mamy już narysowane dwa okręgi, ale docelowo ma ich być cztery, czas więc na przedostatni -- narysujemy go poprzez wskazanie środka i średnicy. Z głównego menu wybieramy Rysuj -> Okrąg -> Œrodek, średnica i podobnie jak podczas wybrania opcji na pasku narzędzi wskazujemy środek okręgu oraz wpisujemy ręcznie długość średnicy.


Rys. 5.

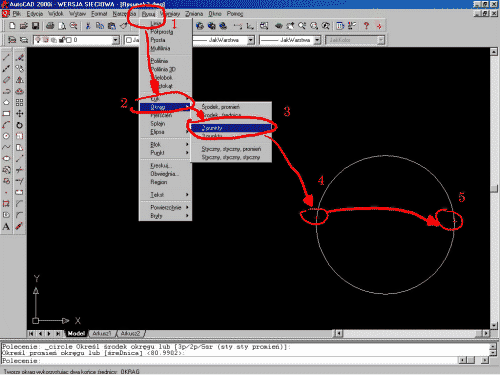

Ostatni, czwarty okrąg narysujemy, wykorzystując opcję rysowania przez trzy punkty. Po wybraniu opcji z górnego paska wystarczy kliknąć w trzech miejscach na ekranie i mamy wykreślony okrąg.


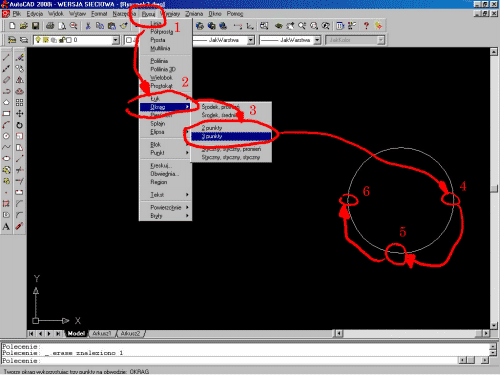

Rys. 6.

Zostawmy na razie pozostałe funkcje, omówimy je dokładnie po zapoznaniu się z zasadami rysowania precyzyjnego. Omówimy też wtedy szerzej elementy pominięte w poprzednich lekcjach.

Przejdźmy teraz do rysowania łuku.

Łuk

Z rysowaniem łuku jest podobna historia jak w przypadku okręgu -- na pasku mamy najczęściej używaną opcję w postaci ikony


Rys. 7.

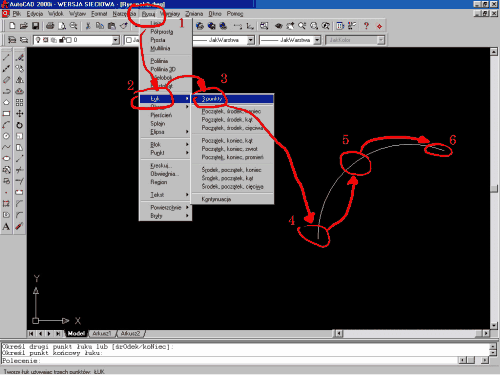

górne menu zawiera natomiast całą skarbnicę możliwości wstawiania łuków. Jako że podczas rysowania obiektów takich jak okręgi czy łuki dobrze jest korzystać z zasad rysowania precyzyjnego, proponuję przećwiczenie rysowania łuku na jednym przykładzie, związanym z rysowaniem łuku przez trzy niezależne punkty. Przećwiczenie pozostałych funkcji zostawmy sobie na długie zimowe wieczory, podczas których będziemy ćwiczyć możliwości programu, uzupełniając swoją wiedzę o coraz to nowe funkcje. Kliknijmy zatem ikonkę rysowania łuku i wskażmy kolejne trzy punkty na ekranie w następującej kolejności -- początek, środek, koniec.


Rys. 8.

Stale namawiam do zaczekania na lekcję związaną z rysowaniem precyzyjnym, a to z prostej przyczyny -- nawet najbardziej początkujący adept AutoCAD-a znudzi się strasznie szybko, klikając bez celu na ekranie i "ciesząc się", że kolejne narysowane łuki różnią się nieznacznie od poprzednich, a kolejne okręgi są do siebie łudząco podobne (koszmar!). Mam więc nadzieję, że czytelnicy nie będą mi mieli za złe tak skrótowego potraktowania tego tematu i przedstawienia jedynie podstawowych zasad dotyczących tych funkcji.

Ale wróćmy do tematu naszej lekcji, czas narysować elipsę.

Elipsa

Narzędzie Elipsa, podobnie jak Okrąg i Łuk, znakomitą większość swoich funkcji skrywa w górnym menu programu.


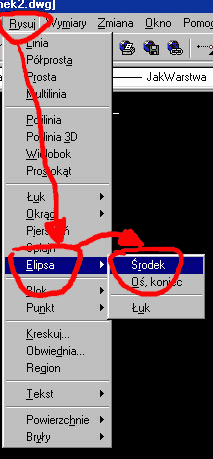

Rys. 9.

Ikona znajdująca się na pasku rysunkowym


Rys. 10.

pozwala na uruchomienie funkcji rysowania elipsy poprzez wskazanie środka oraz promieni elipsy.


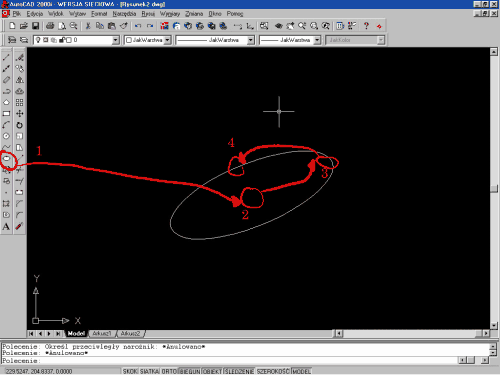

Rys. 11.

Po dzisiejszej lekcji niewątpliwie potrafimy już dużo, możemy mieć natomiast problemy z wykorzystaniem tych umiejętności np. w celu utworzenia dobrze wyglądającego projektu. W trakcie następnej lekcji przedstawię resztę narzędzi rysunkowych, które mogą być przydatne na tym etapie uczenia się programu, następnie poznamy modyfikacje rysunkowe oraz rysowanie precyzyjne. Dopiero po tych kilku lekcjach narysujemy pierwszy zaawansowany projekt z zastosowaniem poznanych narzędzi. Na razie nie będziemy korzystali z warstw, ponieważ wprowadzenie ich na początku spowodowałoby wielkie zamieszanie. Mam nadzieję, że wprowadzenie warstw w późniejszych lekcjach ułatwi szybkie przekonanie się do nich.

Lekcja 5 -- Kanciaste figury



W poprzedniej lekcji poznaliśmy narzędzia rysunkowe pozwalające na tworzenie okręgów, łuków i elips. Dzisiejsza lekcja przybliży nam narzędzia rysunkowe pozwalające na tworzenie wieloboku, prostokąta i splajnu.

Wielobok

Narzędzie Wielobok pozwala na szybkie narysowanie zamkniętej figury geometrycznej o równych bokach. Wielokątem może być zarówno trójkąt równoboczny, jak i ośmiokąt -- limitem jest 1024 równych boków. Ale zamiast teoretyzować, narysujmy sobie mały wielokącik, aby zapoznać się z zasadą wstawiania wielokątów do rysunków. Klikamy zatem ikonkę Wielobok:


Rys. 1

i jak zwykle czytamy, co program ma nam do zakomunikowania.


Rys. 2

Jako bardzo pojętni uczniowie wiemy, że aby narysować trójkącik, należy wpisać cyfrę 3, aby utworzyć sześciobok, należy wpisać liczbę 6 itd. Wybierzmy zatem jedną cyferkę -- taką, którą najbardziej lubimy, wpiszmy ją w linie komend i potwierdźmy klawiszem Enter -- ja wybrałem 3. Oczywiście jeszcze nic nie narysowaliśmy, a tymczasem program wyświetla kolejne polecenia.


Rys. 3

Teraz mamy do wyboru: czy chcemy podać punkt wstawienia środka naszego wieloboku, czy też długość jego boku. Ja zdecyduję się na podanie środka, ponieważ jest to opcja wymagająca wykonania jeszcze paru poleceń -- wybranie wskazania długości boku przez naciśnięcie klawisza B i wciśnięcie klawisza Enter pozwala na podanie dwóch punktów oznaczających długość boku i mamy narysowany wielobok.

Klikam zatem w dowolnym miejscu obszaru roboczego w celu wskazania środka wieloboku i czytam wyświetlony komunikat.


Rys. 4

Tym razem chodzi o bardzo istotną rzecz: mianowicie o to, czy rysowany przez nas wielobok ma być wpisany w okrąg, czy opisany na okręgu. Wybierzmy opcję domyślną -- Wpisany w okrąg (W+Enter). W tej chwili wystarczy już tylko podać długość promienia okręgu, w który jest wpisany nasz wielobok. Proste, prawda?
Przejdźmy więc do tworzenia prostokąta.

Prostokąt

Rysowanie prostokąta jest równie proste jak rysowanie linii -- wybieramy ikonkę rysowania prostokąta:


Rys. 5

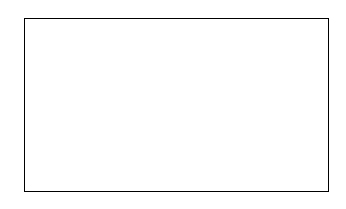

wskazujemy pierwszy narożnik, następnie drugi i otrzymujemy żądany prostokąt. Istnieje też możliwość narysowania prostokąta z zaokrąglonymi lub sfazowanymi narożnikami. Aby uzyskać dostęp do jednej z tych funkcji -- powiedzmy, że zdecydujemy się na zaokrąglenie narożników -- przed wstawieniem prostokąta na ekran czytamy wyświetlające się polecenia programu.


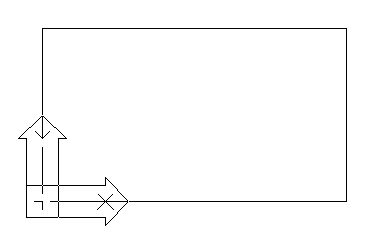

Rys. 6

Jak widzimy, w wierszu poleceń znajduje się opcja umożliwiająca wybranie zaokrąglania, która staje się dostępna po wciśnięciu klawiszy Z+Enter. W tej chwili program wyświetlił komunikat, abyśmy określili promień zaokrąglenia narożników -- powiedzmy, że podamy cyfrę 2 i zwyczajowo wciśniemy Enter.


Rys. 7

Po tym zabiegu wystarczy już tylko kliknąć w miejscu wstawienia pierwszego narożnika, następnie w miejscu wstawienia drugiego i naszym oczom ukaże się pięknie zaokrąglony prostokąt.


Rys. 8

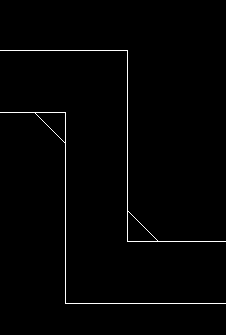

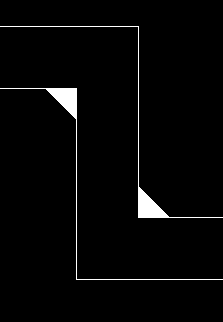

W podobny sposób tworzymy fazy na narożnikach prostokąta. Trzeba jednak pamiętać, że jeśli po uruchomieniu rysowania prostokątów z fazami czy zaokrągleniami chcemy wrócić do rysowania standardowych prostokątów, musimy nadać wartościom faz i promieni wartości zerowe!

Splajn

Splajn jest moim skromnym zdaniem najmniej wykorzystywanym narzędziem AutoCAD-a. Ja używam go tylko wtedy, kiedy konieczne jest wyrwanie czy przerwanie elementu. Skąd się bierze niechęć do tego narzędzia, skoro np. w MAX-ie 90% "kresek" to splajny? Splajn jest, niestety, stosunkowo mało przewidywalnym obiektem -- jest to krzywa tworzona na bazie współrzędnych określonych punktów. Możliwe, że któryś z czytelników zapała miłością do tego narzędzia, ja jednak sądzę, że jest ono mało przydatne. Jednak bez względu na to, dobrze chociaż wiedzieć, jak ma być używane. Kliknijmy więc ikonkę Splajn:


Rys. 9

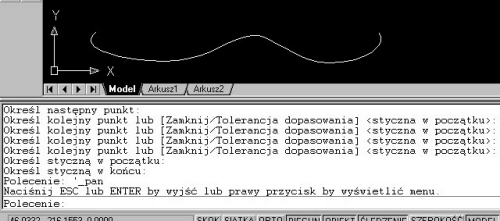

Najpierw określamy pierwszy punkt wstawienia, a następnie kolejne punkty, przez które powinien przechodzić rysowany splajn. Pozostaje nam jeszcze określenie kierunku stycznej dla początku i końca splajnu i mamy już wszystkie dane. Po wstawieniu dwóch kolejnych punktów wchodzących w skład rysowanego splajnu możemy podać tolerancje rysowania obiektu -- jeśli tolerancja jest równa zero, wtedy splajn będzie przechodził przez kolejne wstawiane punkty.


Rys. 10

Ufff, szczęśliwie przebrnęliśmy przez narzędzia rysunkowe. Kolejna lekcja będzie traktowała o narzędziach modyfikacyjnych. Po zapoznaniu się z tymi kilkoma lekcjami będziemy w stanie narysować każde powierzone nam zadanie -- jeszcze nie w pełni profesjonalnie, to znaczy bez użycia warstw czy bloków, ale i na to przyjdzie czas.

Lekcja 6 -- Modyfikować każdy może



Pięć ostatnich lekcji poświęciliśmy na omówienie podstawowych parametrów narzędzi rysunkowych. Jak zapewne zauważyłeś, zostały opisane najczęściej używane opcje narzędzi rysunkowych -- nie rozpisywałem się zbytnio, aby nikogo nie zniechęcić do dalszej nauki AutoCAD-a. Celem tych lekcji jest nauka obsługi programu na tyle, aby można było wykonać każdy projekt -- żeby jednak pogłębić swoją wiedzę, będziesz mógł sięgnąć po jedną z wielu książek dotyczących AutoCAD-a lub poczekać na dalsze artykuły z naszej serii. Dziś zajmiemy się narzędziami modyfikacyjnymi. Jako że potrafimy już narysować takie czy inne obiekty w postaci linii, prostych czy okręgów, musimy nauczyć się kasowania niepotrzebnych rzeczy z ekranu, kopiowania odpowiednich elementów rysunku, obracania czy po prostu przesuwania ich w inne miejsce. Tymi narzędziami modyfikacyjnymi zajmiemy się na tej lekcji.

wymaż

Zacznijmy od narzędzia pozwalającego na pozbycie się elementów zbędnych z naszego rysunku. Metod usuwania elementów z rysunku jest wiele -- zapewne będziesz korzystał ze wszystkich, dlatego też postaram się je wszystkie omówić. Zanim jednak do tego przystąpię, narysujmy kilka okręgów w taki sposób, jak pokazuje to poniższy rysunek.


Rys. 1

Zapewne zapytasz po co narysowaliśmy tyle okręgów? Odpowiedź jest prosta -- zanim nauczymy się dokonywać modyfikacji na obiektach, musimy nauczyć się ich prawidłowej selekcji. Selekcja pojedynczego elementu nie nastręcza większych problemów, ponieważ wystarczy kliknąć krawędź interesującego nas elementu i AutoCAD zmienia jego wygląd tak, aby odróżnić go od pozostałych. Element zaznaczony jest pokazywany w taki sposób, że jego krawędzie oraz wypełnienie są rysowane linią przerywaną oraz na zaznaczonym elemencie automatycznie są umieszczane niebieskie kwadraciki, zwane uchwytami. Uchwyty są umieszczane w miejscach charakterystycznych dla danego obiektu -- dla okręgu będą to kwadranty, dla prostokąta narożniki, dla linii jej końce oraz środek itd.


Rys. 2

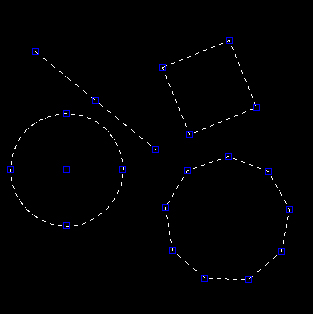

Klikając kolejno narysowane obiekty możemy wyselekcjonować cały rysunek, lecz biorąc pod uwagę złożoność niektórych projektów nie jest to najszczęśliwsza metoda. Dlatego też pokażę inne sposoby selekcjonowania obiektów na rysunku. Pierwszą z zaawansowanych metod selekcji będzie selekcja z "prawa na lewo", czyli kończymy działanie aktualnej funkcji i umieszczając kursor z prawej strony ekranu wciskamy lewy klawisz myszy. Trzymając go stale wciśnięty przeciągamy w kierunku lewego brzegu ekranu -- po przejechaniu w interesujące nas miejsce puszczamy lewy klawisz myszy i obserwujemy, co się stało.


Rys. 3

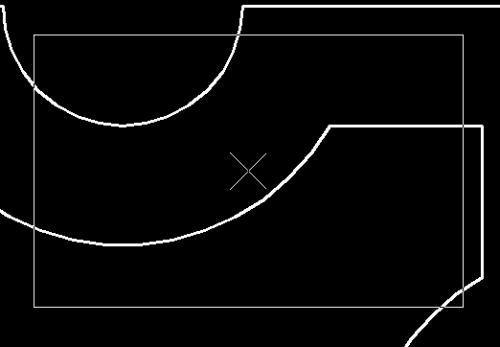

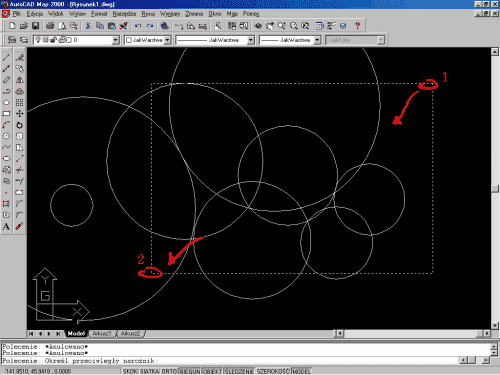

Wybraliśmy wszystkie obiekty, które zostały przecięte przez nasz prostokąt wyboru oraz wchodziły w jego skład.


Rys. 4

Jeśli wykonamy odwrotne działanie, czyli przeciągniemy myszą z "lewa na prawo", zostaną wyselekcjonowane wyłącznie obiekty zawierające się w rozciąganym przez nas prostokącie.


Rys. 5

Jako że wiemy jak dokonywać selekcji interesujących nas części rysunku, możemy zabrać się za wykasowywanie zbędnych jego elementów. Pierwszym sposobem kasowania -- i chyba najbardziej intuicyjnym -- jest wyselekcjonowanie elementów przeznaczonych do usunięcia i naciśnięcie klawisza Delete -- wielu projektantów preferuje ten sposób. Kolejnym sposobem pozbycia się zbędnego balastu z rysunku jest skorzystanie z narzędzia gumki, oferowanego przez AutoCAD.


Rys. 6

Sposobów użycia tego narzędzia jest również kilka; możemy na przykład nacisnąć powyższą ikonkę i następnie wybrać interesujące nas elementy, klikając każdy z nich lewym klawiszem myszy, a na zakończenie nacisnąć Enter na klawiaturze lub kliknąć prawym klawiszem myszy. Możemy najpierw wybrać obiekty, a następnie kliknąć ikonkę -- wybór należy do Ciebie.

kopiuj

Skoro potrafimy już kasować poszczególne elementy rysunku, nadszedł czas na powielanie narysowanych przez nas obiektów. Aby skopiować interesujący nas fragment rysunku, klikamy poniższą ikonkę:


Rys. 7

i starym zwyczajem czytamy, co program ma nam do powiedzenia.


Rys. 8

Zgodnie z życzeniem programu dokonujemy selekcji interesujących nas obiektów na rysunku -- po wybraniu przyciskamy Enter lub prawy klawisz myszy. Program pokazuje następne polecenie.


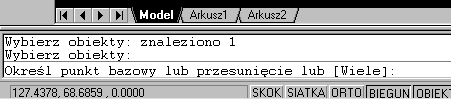

Rys. 9

Innymi słowy użytkownik ma wskazać punkt charakterystyczny -- zwany bazowym -- który będzie punktem odniesienia dla kopiowania czy później przesuwania lub obracania rysunku. Jak widać, program pyta również o to, czy chcemy wykonać więcej niż jedną kopię danego elementu. Jeśli wciśniemy W i następnie Enter, program poprosi o wskazanie punktu bazowego i będziemy mogli wykonać wiele kopii wskazanego elementu. Po wskazaniu punktu bazowego AutoCAD poprosi o przesunięcie wskazanych obiektów oraz w miejscu kliknięcia wstawi jedną lub wiele kopii wybranego elementu rysunkowego.

przesuń

Dokładnie te same pytania co poprzednio zobaczymy na ekranie po kliknięciu ikony Przesuń.


Rys. 10

Jedyna różnica pomiędzy poprzednim narzędziem rysunkowym Kopiuj a narzędziem Przesuń jest taka, że nie da się wykonać wielokrotnego przesuwania; natomiast po wybraniu elementów i wskazaniu punktu bazowego wybrane elementy przesuną się z punktu A do punktu B bez zostawienia kopii w punkcie A.

obrót

Trochę więcej pracy będziemy mieli podczas obracania elementu rysunkowego. Po kliknięciu ikonki obracania:


Rys. 11

AutoCAD znów prosi o wybranie obiektów. Po dokonaniu selekcji zwyczajowo określamy punkt bazowy, następnie program prosi o podanie kąta obrotu względem zaznaczonego punktu bazowego -- kąt ten podajemy w stopniach. Sądzę, że nie należy rozwodzić się tu nad drugą opcją przy obracaniu, ponieważ zakładamy, że na początku rysujemy precyzyjnie, zatem podanie kąta obrotu z klawiatury jako wartości liczbowej powinno być wystarczające. Obrotu możemy również dokonać klikając "na oko" w dowolnym miejscu obszaru roboczego.


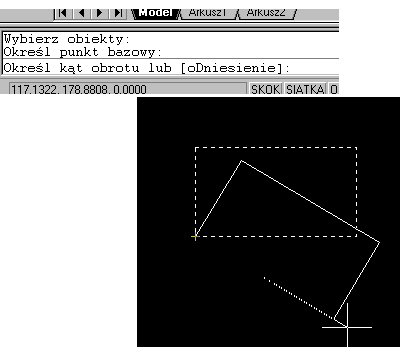

Rys. 12

Tym optymistycznym akcentem zakończę tę lekcję. Podczas kilku kolejnych postaram się w podobny sposób przybliżyć pracę również z pozostałymi narzędziami modyfikacyjnymi, tak aby praca z AutoCAD-em była jeszcze łatwiejsza i przyjemniejsza.

Lekcja 7 -- Modyfikować każdy może -- kolejny krok



Podczas ostatniej lekcji pokazałem w jaki sposób wymazywać niepotrzebne elementy z rysunku oraz jak kopiować, przesuwać i obracać poszczególne obiekty czy grupy obiektów. Na dzisiejszej lekcji zapoznamy się z kolejnymi narzędziami modyfikacyjnymi, a mianowicie z lustrem, odsunięciem (to nie to samo co przesunięcie) oraz z szykiem elementów. Jak zapewne zauważyłeś, nie omawiam kolejnych narzędzi modyfikacyjnych leżących na pasku, lecz staram się je łączyć w swego rodzaju grupy posegregowane pod kątem przydatności danych narzędzi w rysunku. Sądzę, że taki podział ułatwi utrwalenie poszczególnych narzędzi. Ale dość rozwodzenia się na tematy oczywiste -- przejdźmy do konkretów.

lustro

Pierwszym narzędziem, jakie omówię, będzie narzędzie lustra ukrywające się pod poniższą ikoną.


Rys. 1

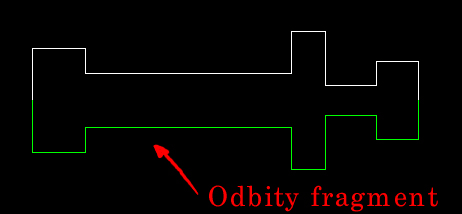

Narzędzie to ma wiele zastosowań. Jednym z nich jest np. wykonanie zarysu jednej połowy bryły obrotowej i odbicie jej względem środka.


Rys. 2

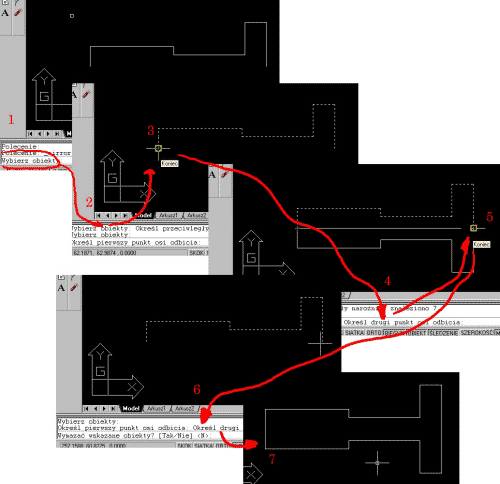

Wiemy już do czego możemy wykorzystywać narzędzie lustra, pora dowiedzieć się, jak z niego korzystać. Najpierw musimy mieć kształt do odbicia -- przyjmuję, że kształt taki został narysowany. Następnie klikamy pokazaną wyżej ikonę i zwyczajowo czytamy komunikat w pasku poleceń. Tam -- jak przystało na narzędzie modyfikacyjne -- komputer prosi o wyselekcjonowanie interesujących nas obiektów.


Rys. 3

Wybieramy przygotowany wcześniej kształt i naciskamy Enter. W tej chwili program pyta o podanie pierwszego punktu linii odbicia, czyli linii, względem której będzie wykonane polecenie lustra -- linia odbicia nie musi fizycznie być linią przez nas narysowaną, komputer aproksymuje linię pomiędzy wskazanymi przez nas punktami. Po wskazaniu pierwszego punktu padnie pytanie o drugi punkt linii odbicia, który wskazujemy na rysunku. Ostatnie pytanie zadane nam przez program dotyczy zostawienia na rysunku pierwotnego kształtu lub usunięcia go z rysunku. Po wybraniu odpowiedniej opcji narzędzie przestaje działać, ukazując naszym oczom odpowiedni kształt.


Rys. 4

odsuń

Kolejnym poznanym przez nas narzędziem rysunkowym będzie jedno z ważniejszych chyba narzędzi, a mianowicie modyfikator Odsuń. Początkujący użytkownicy AutoCAD-a często mylą go z modyfikatorem Przesuń i nie korzystają z niego "rzeźbiąc" swoje rysunki. A jak działa modyfikator Odsuń? Jego zadaniem jest odsunięcie obiektu, np. linii (może to być np. okrąg), o zadaną odległość we wskazanym kierunku i narysowanie w nowym miejscu linii równoległej z zachowaniem oryginału (w przypadku np. okręgu zostanie narysowany drugi koncentryczny). Wiem, wiem, namotałem, ale przykład wszystko rozjaśni.

Aby zacząć korzystać z narzędzia Odsuń, musimy mieć obiekt, który chcemy odsunąć o zadaną odległość -- proponuję na pierwszy ogień narysowanie linii. Jeśli mamy obiekt do odsunięcia, klikamy ikonę narzędzia Odsuń:


Rys. 5

i czytamy jakie wieści niesie program.


Rys. 6

Jak widać, nie musimy wybierać obiektów do odsunięcia, lecz mamy podać odległość, o jaką chcemy przesunąć obiekt X. Możemy też wskazać dowolne dwa punkty na ekranie i odległość między nimi wyznaczy odległość odsunięcia. Proponuję wpisanie odległości z klawiatury -- zapobiega to błędom. Po wpisaniu odpowiedniej wartości odległości naciskamy Enter i znów czytamy, co program ma nam do powiedzenia.


Rys. 6

Jak widać, teraz wystarczy wskazać obiekt, który chcemy przesunąć,


Rys. 7

i kierunek przesunięcia. W wyniku naszych działań powinniśmy otrzymać dwie linie równoległe odległe od siebie o 10 mm.


Rys. 8

szyk

Ostatnim narzędziem, jakie omówię na dzisiejszej lekcji, będzie narzędzie szyku. Modyfikator ten posiada dwie opcje:

Pierwsza pozwala na wykonanie szyku prostokątnego przypominającego macierz prostokątną,


Rys. 9

a druga opcja na umieszczenie na przykład otworów na okrągłym kołnierzu.


Rys. 10

Omówienie tego narzędzia zaczniemy od szyku prostokątnego.

Pierwszym krokiem podczas tworzenia szyku jest narysowanie obiektu z którego chcemy wykonać szyk prostokątny -- proponuję narysować okrąg o promieniu 10 mm. Po narysowaniu okręgu wciskamy ikonę symbolizującą szyk


Rys. 11

Po kliknięciu ikony program zwyczajowo prosi o wybór obiektów -- wskazujemy zatem narysowany wcześniej okrąg. Następnym pytaniem jest pytanie o wybór odpowiedniego rodzaju szyku -- tu mamy do wyboru Prostokątny/Kołowy -- wybieramy oczywiście prostokątny wciskając P i Enter. Program nie daje nam jednak za wygraną i zadaje kolejne pytania i tak kolejno:


Rys. 12

Proponuję wpisać 5 następne pytanie brzmi:


Rys. 13

Tu również proponuję wstawić wartość 5 co zapewni, że powstały szyk będzie tworzył macierz prostokątną. Kolejne pytanie dotyczą kolejno odległości pomiędzy wierszami i kolumnami macierzy.


Rys. 14

W obu przypadkach proponuję wstawić wartość 20. Po wprowadzeniu ostatniej wartości i naciśnięciu klawisza Enter naszym oczom ukaże się szyk prostokątny złożony z okręgów o promieniu 10 mm.


Rys. 15

Jako że szyk prostokątny mamy za sobą omówię teraz wykonanie szyku kołowego. Jak zwykle zaczynamy od narysowania obiektu z którego ma powstać szyk kołowy -- proponuję narysowanie obiektu podobnego do tego przedstawionego na poniższym rysunku.


Rys. 16

Mając obiekt wciskamy znaną już ikonę szyku i według poleceń wybieramy obiekty które mają zostać powielone w szyku -- proponuję wybrać mały okrąg symbolizujący otwór w pierścieniu.


Rys. 17

Po wybraniu obiektu program daje nam możliwość wybrania rodzaju szyku -- teraz wciskamy K aby wybrać szyk kołowy. Następnie pada pytanie o środek szyku kołowego -- proponuję teraz wcisnąć klawisz OBIEKT znajdujący się w dolnym pasku stanu.


Rys. 18

Teraz po najechaniu na krawędź okręgu tworzącego pierścień w jego środku pojawi się mały żółty okrąg symbolizujący środek.


Rys. 19

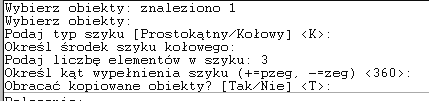

Kolejne pytania są już bardzo intuicyjne i tak program pyta o liczbę elementów szyku -- proponuję wstawić 3 -- następnie o kąt na jakim mają zostać rozłożone wskazane elementy -- proponuję zacząć od 360° - oraz o to czy obracać kopiowane kształty względem środka obrotu.


Rys. 20

Po wykonaniu wszystkich czynności powinniśmy dostać kołnierz taki jak ten pokazany poniżej:


Rys. 21

I na tym zakończę dzisiejszą lekcję -- następna pomoże w poznaniu kolejnych modyfikatorów.

Lekcja 8 -- Modyfikacja -- krok dalej

Ostatnia lekcja obejmowała kolejne modyfikatory rysunkowe, takie jak lustro, odsuń i szyk. Są one niezmiernie potrzebne podczas codziennej pracy z AutoCAD-em i ich używanie pozwala na zaoszczędzenie kilku dobrych godzin rysowania. Została nam jednak do omówienia jeszcze jedna porcja modyfikatorów, bez których narysowanie profesjonalnego rysunku jest praktycznie niemożliwe. Mam tu na myśli takie narzędzia, jak na przykład utnij czy wydłuż. Jest to tak zwana biblia AutoCAD-owca -- bez tych modyfikatorów nie sposób narysować czegokolwiek. Podczas tej lekcji zostaną również omówione mniej przydatne narzędzia, takie jak przedłuż, rozciągnij czy przerwij. Omówimy sobie też zastosowanie uchwytów.

utnij

Tak więc do pracy -- zaczniemy od omówienia modyfikatora utnij. Aby poznać zasadę działania tego narzędzia, proponuję narysować kilka przecinających się linii w sposób pokazany na poniższym rysunku.


Rys. 1

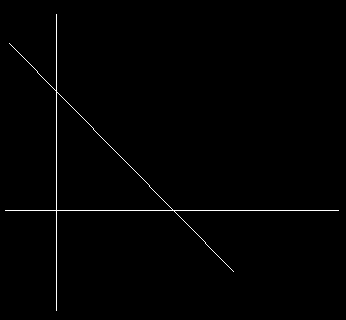

Chcemy z narysowanych linii otrzymać trójkąt prostokątny, czyli wystające poza niego kawałki linii są zbędne -- trzeba je obciąć! W tym celu naciskamy ikonę modyfikatora utnij


Rys. 2

i czytamy co program ma nam do powiedzenia:


Rys. 3

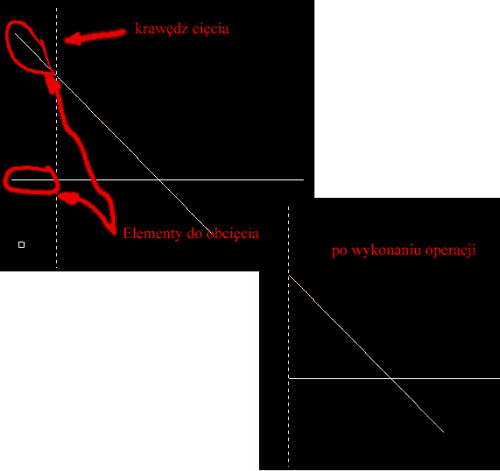

Jak widzimy, mamy wybrać krawędzie, do których mają zostać docięte niepotrzebne kawałki linii -- wybierzmy na początek linię pionową i kliknijmy prawym klawiszem myszy w celu zakończenia wybierania.


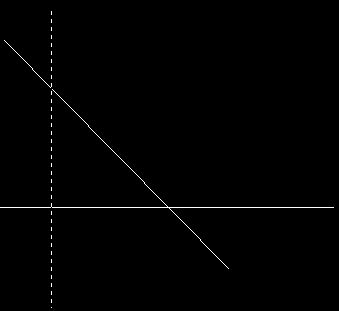

Rys. 4

Jak widać, linia będąca teraz krawędzią cięcia zmieniła się w linię przerywaną, natomiast program informuje nas, że możemy wskazać odcinki, które chcemy obciąć za pomocą wskazanej krawędzi cięcia.


Rys. 5

Po wskazaniu linii przecinających krawędź cięcia linie te znikają -- przedstawia to poniższy rysunek:


Rys. 6

Teraz możesz powtórzyć opisaną operację dla pozostałych krawędzi i na zakończenie ćwiczenia powinieneś otrzymać trójkąt pokazany na poniższym rysunku.


Rys. 7

Aby przerwać działanie funkcji, naciskamy klawisz ESC.

wydłuż

Kolejnym równie niezbędnym modyfikatorem działającym w sposób przeciwny do poprzedniego jest modyfikator wydłuż. Pozwala on naciągnąć zbyt krótkie linie do wskazanej krawędzi. Aby zademonstrować jego działanie, zróbmy prościutki przykładzik. Narysujmy sobie dwie linie w pokazany poniżej sposób:


Rys. 8

Jak widzimy, nie dochodzą one do siebie, a my chcemy, aby stykały się w jednym punkcie -- żeby tego dokonać, klikamy ikonkę narzędzia wydłuż


Rys. 9

i postępujemy zgodnie z zaleceniami programu -- najpierw wybieramy krawędź, do której będziemy naciągali -- enigmatycznie nazwaną obwiednią.


Rys. 10

Po kliknięciu prawym klawiszem myszy lub naciśnięciu klawisza Enter wskazujemy obiekt do wydłużenia i już -- powinniśmy otrzymać obiekt podobny do tego, który przedstawia poniższy rysunek.


Rys. 11

przedłuż

Jak widzimy, pokazane modyfikatory są bardzo przydatne i niejednokrotnie pozwolą zaoszczędzić jakże cenny czas. Aby przerwać działanie funkcji naciskamy klawisz ESC. Kolejnym modyfikatorem, który omówię, będzie modyfikator Przedłuż -- jest on przeze mnie rzadko stosowany, ponieważ -- jak mówiłem na jednej z pierwszych lekcji -- każdy rysunek można narysować na minimum 100 sposobów. Dlatego też ja zastępuję ten modyfikator narzędziem wydłuż. Lecz to, że ja rzadko stosuję modyfikator Przedłuż nie świadczy o jego nieprzydatności. Modyfikator ten może być stosowany podczas rysowania na przykład osi wału -- niejednokrotnie zdarza się, że projektant zaczyna tworzyć swój projekt właśnie od osi i po narysowaniu całego obiektu musi wydłużyć lub skrócić linię środkową. Wtedy klikamy ikonę narzędzia przedłuż,


Rys. 12

przyciskamy klawisz Y, aby powiedzieć AutoCAD-owi, że chcemy aby nasza linia wydłużała się w sposób dynamiczny, wskazujemy linię, którą chcemy przedłużyć, i określamy nowy koniec linii. Aby przerwać działanie funkcji, naciskamy klawisz ESC.

rozciągnij

Kolejnym mało używanym modyfikatorem jest narzędzie Rozciągnij. Modyfikator ten pozwala na naciągnięcie wielokąta. Aby zobaczyć działanie tego narzędzia, narysujmy sobie np. prostokąt i spróbujmy naciągnąć go w jedną stronę. Klikamy zatem ikonę:


Rys. 13

wskazujemy obiekt do naciągnięcia, następnie wskazujemy punkt bazowy -- znany już z innych modyfikatorów, np. Przesuń. Następnie przemieszczamy wybrany punkt w nowe miejsce. Uważam, że narzędzie to będzie rzadko stosowane, ponieważ jest ono mało precyzyjne i niestabilne -- nie każda próba jego użycia daje zamierzony efekt. Ponadto można jego działanie, podobnie jak działanie narzędzia Przedłuż, zastąpić np. uchwytami, o których za chwilę.

przerwij

Kolejnym modyfikatorem, jaki oferuje AutoCAD, jest narzędzie Przerwij, stosowane do rozrywania figur. Narzędzie to jest przeze mnie stosowane głównie do rozrywania okręgów, jeśli chcę otrzymać obiekt podobny do tego zaprezentowanego na poniższym rysunku.


Rys. 14

Aby uzyskać taką figurę, proponuję zacząć od narysowania okręgu -- po tej operacji klikamy ikonę narzędzia przerwij:


Rys. 15

następnie wybieramy narysowany uprzednio okrąg i czytamy co program ma nam do powiedzenia:


Rys. 16

Jak widzimy, AutoCAD traktuje wskazany przez nas punkt na okręgu, który kliknęliśmy w celu jego wybrania, jako pierwszy punkt do przecięcia i prosi o podanie kolejnego punktu lub daje możliwość ponownego, już zupełnie świadomego wskazania pierwszego punktu przerwania. Skorzystamy z drugiej opcji i naciśnijmy klawisz P -- teraz kolejno wskazujemy pierwszy i drugi punkt przerwania i w rezultacie otrzymamy pokazany powyżej obiekt.


Rys. 17

omówienie uchwytów

Na koniec chciałbym pokrótce omówić tak zwane uchwyty. Co to są uchwyty każdy już pewnie wie -- obrazowo mówiąc małe niebieskie kwadraciki pokazujące się w charakterystycznych punktach wskazanych obiektów.


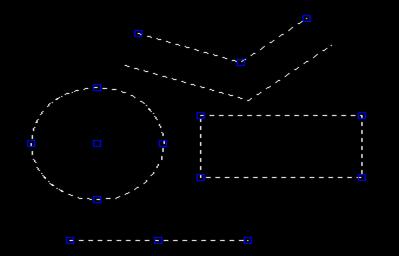

Rys. 18

Jak widzimy, za pomocą uchwytów możemy dokonać podstawowych modyfikacji elementu, takich jak jego przesunięcie, naciągnięcie czy przedłużenie. Wystarczy kliknąć wybrany uchwyt i przemieścić go w inne miejsce, aby powiększyć okrąg:


Rys. 19

czy przedłużyć linię:


Rys. 20

Jak więc widać, uchwyty mają wiele zastosowań i potrafią znacznie ułatwić pracę projektanta. Następna lekcja będzie zawierała ostatnie narzędzia modyfikacyjne i praktycznie będzie można zabrać się do pracy.

Lekcja 9 -- Modyfikacja -- ostatnie szlify



Poprzednia lekcja obejmowała wiele zagadnień niezbędnych do prawidłowego narysowania profesjonalnie wyglądającego rysunku. Poznaliśmy takie narzędzia modyfikacyjne, jak utnij, wydłuż, przedłuż, rozciągnij, przerwij oraz zostały omówione uchwyty. Do pełnego szczęścia brakuje nam jeszcze wiedzy na temat takich modyfikatorów, jak skala, fazuj i zaokrągl. Modyfikatory te przydają się podczas tworzenia -- jak to można określić -- ostatnich szlifów rysunkowych. Ale dosyć teoretyzowania, przejdźmy jak zwykle do konkretów.

skala

Pierwszym z omawianych dziś narzędzi będzie modyfikator skali. Narzędzie to służy do powiększania lub zmniejszania wybranych obiektów z zastosowaniem odpowiedniego współczynnika skali. Aby wykorzystać modyfikator w działaniu, proponuję przygotować sobie jakiś prosty obiekt, na którym zastosujemy skalowanie. Powiedzmy, że narysujemy sobie obiekt podobny do tego pokazanego na poniższym rysunku:


Rys. 1

Mając przygotowany obiekt naciskamy ikonkę skali


Rys. 2

i czytamy co program ma nam do zakomunikowania. AutoCAD starym zwyczajem prosi o wybranie obiektów, które chcemy skalować -- my wybieramy przygotowany wcześniej element i klikamy prawym klawiszem myszy. Następnie program zapyta o punkt bazowy (punkt ten został omówiony przy okazji poprzednich modyfikatorów jako punkt odniesienia). Powiedzmy, że wskażemy dolny "rożek" naszego elementu.

Jak widać, po wskazaniu tego punktu możemy automatycznie -- poprzez ruchy myszy -- powiększyć bądź pomniejszyć wskazany obiekt względem wskazanego punktu bazowego. Dokonanie takiego skalowania jest bardzo niedokładne, a co za tym idzie nie powinno być stosowane przez szanującego się konstruktora. Jedynym dokładnym skalowaniem, jakie możemy przeprowadzić, jest skalowanie z zastosowaniem współczynnika skali (AutoCAD podaje tę opcję jako domyślną). Współczynnik skali określa, czy wybrane elementy mają zostać powiększone -- gdy jest on większy od 1 -- czy zmniejszone -- gdy jest on mniejszy od 1.

Wracając do naszego przykładu, proponuję powiększyć nasz obiekt dwukrotnie wprowadzając cyfrę 2 jako współczynnik skali -- program natychmiast reaguje na nasze polecenie, powiększając obiekt dwukrotnie. Poniższy rysunek obrazuje kolejne etapy dialogu z programem i jego efekty.


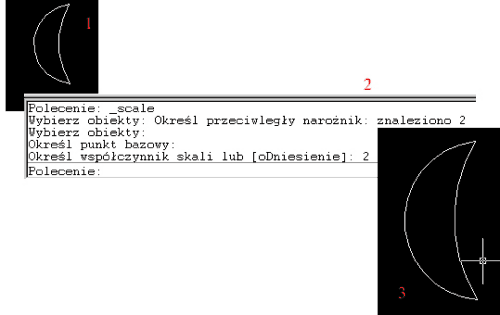

Rys. 3

fazuj

Kolejnym modyfikatorem, jaki postaram się omówić podczas tej lekcji, będzie modyfikator Fazuj. Modyfikacja ta jest często używana przez mechaników projektujących np. wały przekładni zębatych. Aby zapoznać się z tym modyfikatorem, proponuję narysowanie sobie kawałka takiego właśnie wału.


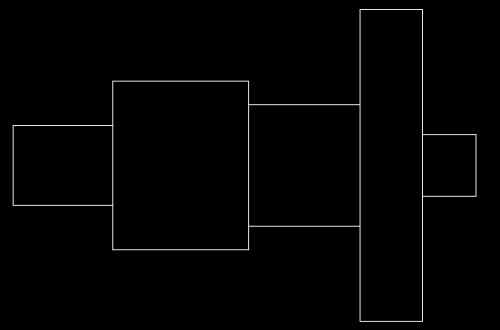

Rys. 4

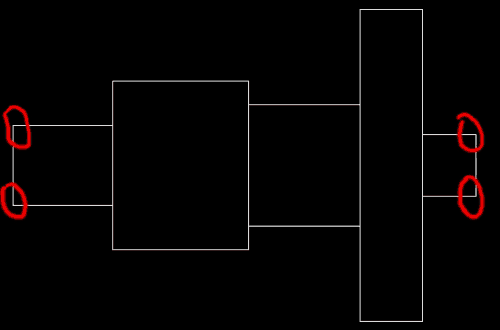

Teraz określimy sobie które stopnie wału chcemy fazować -- powiedzmy, że chcemy fazować skrajne elementy wału.


Rys. 5

Pozostałe stopnie zaokrąglimy. Zaczniemy jednak mimo wszystko od fazowania i kolejnym krokiem podczas projektowania faz jest określenie wymiarów fazy. Powiedzmy, że ustalimy, iż faza ma mieć następujące wymiary:


Rys. 6

Po dokonaniu takich ustaleń wstępnych pora na rozpoczęcie fazowania. Zaczynamy od zmiany domyślnych ustawień fazowania na nasze własne zgodne z ustaleniami. Klikamy więc ikonę fazowania


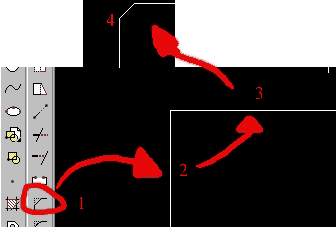

Rys. 7

i czytamy co AutoCAD ma nam do powiedzenia.


Rys. 8

Program informuje nas o aktualnym ustawieniu fazowania -- jak widzimy, jest ono ustawione na fazę "po 10 mm" -- my założyliśmy, że nasze fazowanie będzie miało po 2 mm, więc naciskamy literę F. Potwierdzamy jak zwykle klawiszem Enter, aby przejść do trybu ustalania faz. Program prosi o podanie pierwszego wymiaru -- 2, następnie pada pytanie o drugi wymiar -- 2 i AutoCAD kończy działanie funkcji. Nie jest to niczym nieprawidłowym; przy następnym wywołaniu funkcji program poinformuje nas, że ustawienia skalowania są takie, jakie wprowadziliśmy, i przystąpimy do fazowania wskazując kolejno linie, które chcemy fazować.


Rys. 9

Proponuję przećwiczyć pozostałe funkcje tego narzędzia -- ich wykorzystanie jest równie proste jak działanie omówionej opcji.

zaokrągl

Kolejnym narzędziem, jakie postaram się pokrótce omówić, będzie modyfikator Zaokrągl. Zasada jego wykorzystania jest podobna do fazowania, więc pokażę jedynie kolejne kroki, jakie musimy wykonać podczas zaokrąglania krawędzi. Mamy przygotowany nasz wałek, więc zaokrąglijmy jego krawędzie. Klikamy ikonę Zaokrągl.


Rys. 10

i widzimy, że program znów informuje nas o aktualnych ustawieniach promienia zaokrąglenia.


Rys. 11

Powiedzmy, że chcemy zmienić domyślny promień zaokrąglenia na np. 5. Wciskamy zatem literę R, potwierdzamy jak zwykle klawiszem Enter i wprowadzamy naszą wartość 5. Polecenie -- jak poprzednie -- kończy swoje działanie. Aby wykonać zaokrąglenie interesującego nas elementu, musimy kliknąć ikonkę zaokrąglania ponownie i następnie, jak przy fazowaniu, wskazać kolejno dwie linie w celu wykonania między nimi zaokrąglenia.


Rys. 12

Jako że obie z wymienionych funkcji działają podobnie, nie ma sensu dłużej się rozwodzić nad ich zastosowaniem czy sposobem rysowania. Jest jednak parę spraw, na które chciałbym zwrócić szczególną uwagę. A mianowicie dosyć często podczas rysowania zaokrąglenia czy fazowania znika bezpowrotnie jedna z linii, które wybieraliśmy.


Rys. 13

Jest to sprawa bardzo częsta i normalna -- należy w takim przypadku przedłużyć obciętą linię. Nie świadczy to o ułomności oprogramowania, ponieważ jego reakcja jest słuszna -- nastąpiło zaokrąglenie i można przyjąć, że obcięta linia właśnie jest tym zaokrągleniem.

Na tym chciałbym zakończyć wycieczkę po modyfikatorach programu AutoCAD. Po tej lekcji potrafimy już korzystać z podstawowych funkcji każdego narzędzia rysunkowego i modyfikacyjnego i jesteśmy w stanie narysować każdy projekt -- jeszcze mało dokładnie, ale przy odrobinie samozaparcia...

Kolejna lekcja będzie traktowała o narzędziach rysowania precyzyjnego (OSNAP). Dowiemy się jak dokładnie połączyć ze sobą dwie linie, jak znaleźć środek odcinka czy okręgu. Zapraszam zatem do dalszego studiowania AutoCAD-a razem z nami.

Lekcja 10 -- Narzędzia rysowania precyzyjnego



Poprzednia lekcja omawiała ostatni "pakiet" narzędzi modyfikacyjnych odpowiedzialnych za skalowanie obiektów, zaokrąglanie i fazowanie ich krawędzi. Dziś dowiemy się, w jaki sposób precyzyjnie narysować obiekt z zachowaniem żądanych wymiarów i odległości. Aby lekcja dotycząca narzędzi do rysowania precyzyjnego nie była nudna, proponuję, aby po kilku słowach wstępu na temat tego, co to są narzędzia powszechnie nazywane OSNAP-em i do czego można je wykorzystywać, przejść do wykonywania konkretnego przykładu.

Tak więc co to są narzędzia rysowania precyzyjnego? Bardzo często podczas tworzenia modelu zaistniała potrzeba połączenia końców dwóch linii czy narysowania linii dokładnie w środku pewnego odcinka i tu z pomocą przychodzi OSNAP. AutoCAD poprzez szereg symboli graficznych podpowiada konstruktorowi jakiego narzędzia można użyć w danej chwili do rysowania precyzyjnego (AutoCAD nazywa je trybami lokalizacji względem obiektu). AutoCAD oferuje ich całkiem sporo:

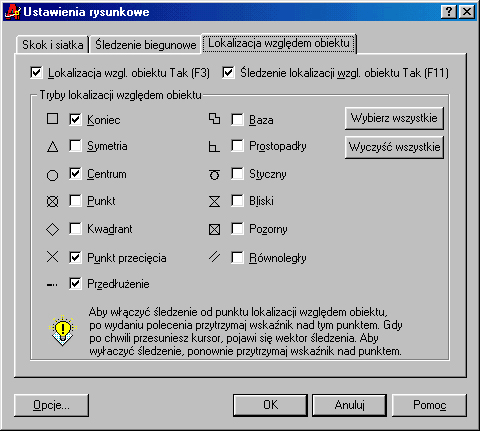

Rys. 1

Jak widać na powyższym rysunku, niektóre tryby lokalizacji możemy włączyć na stałe, a inne mogą być wybierane np. bezpośrednio z paska narzędzi.


Rys. 2

Aby uruchomić tryby lokalizacji na obrabianym rysunku, możemy wcisnąć klawisz F3 na klawiaturze lub nacisnąć ikonkę znajdującą się w dolnym pasku AutoCAD-a.


Rys. 3

Wywołania poszczególnych narzędzi rysowania precyzyjnego możemy również dokonać naciskając Shift+prawy klawisz myszy. Pojawi się wtedy poniższe okno. Będziemy mogli wybrać dowolny tryb lokalizacji oraz będziemy w stanie zmienić Nastawy obiektu w celu włączenia stałych punktów lokalizacji.


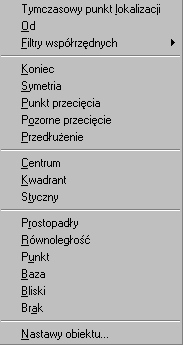

Rys. 4

To może tyle na temat uruchamiania narzędzi rysowania precyzyjnego. Przeanalizujmy teraz przykład, który pomoże nam poznać szczegóły używania trybów lokalizacji oraz innych narzędzi, np. śledzenia biegunowego. Proponuję narysowanie elementu podobnego do poniższego:

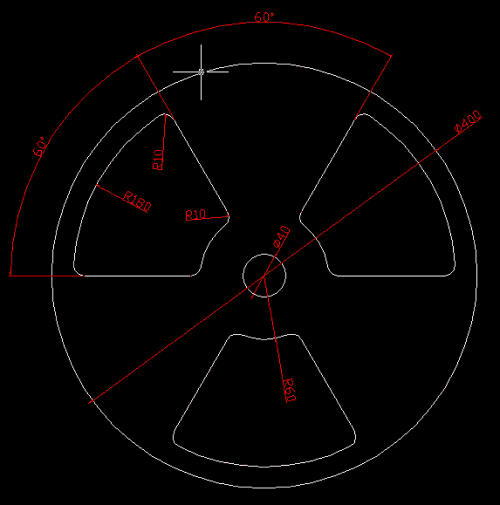

Rys. 5

Nie będziemy go jeszcze wymiarowali -- wymiary podałem jedynie orientacyjnie -- chodzi wyłącznie o zasadę kreślenia obiektu.

Proponuję zabrać się do pracy i nasz obiekt rozpocząć od narysowania okręgu o średnicy 40 mm.


Rys. 6

Kolejnym krokiem będzie narysowanie dużego okręgu o średnicy 400 mm, mającego środek dokładnie w środku małego okręgu (okręgi koncentryczne). Aby tego dokonać, klikamy na ikonę okręgu, uruchamiamy tryb śledzenia (najlepiej klikając ikonę Znajdź centrum na pasku narzędzi -- Lokalizacja).


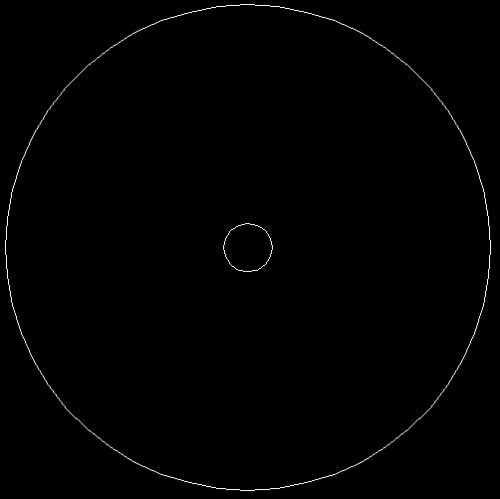

Rys. 7

Następnie zbliżamy się do narysowanego wcześniej okręgu i czekamy, aż pojawi się znacznik środka okręgu (żółty okrąg w środku).


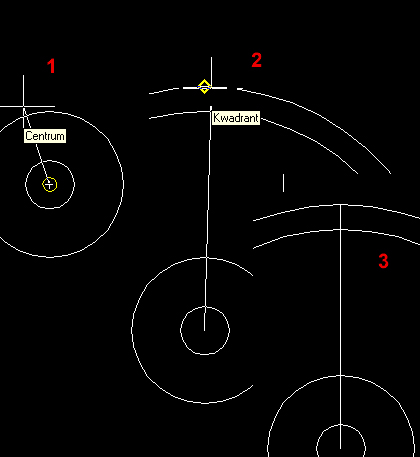

Rys. 8

Kiedy go zobaczymy, klikamy lewym klawiszem myszy i podajemy promień dużego okręgu równy 200 mm (mm nie wpisujemy).

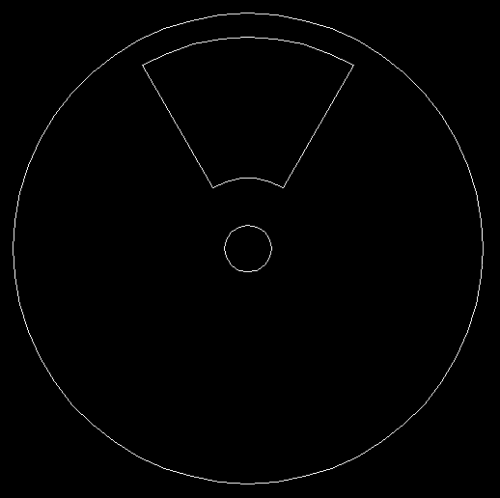

Teraz nasz rysunek powinien wyglądać następująco:


Rys. 9

Kolejny punkt to narysowanie elementów umieszczonych w środku -- proponuję zrobić to w pokazany powyżej sposób, czyli wstawmy kolejno dwa okręgi o następujących średnicach:

  • 60 mm
  • 180 mm

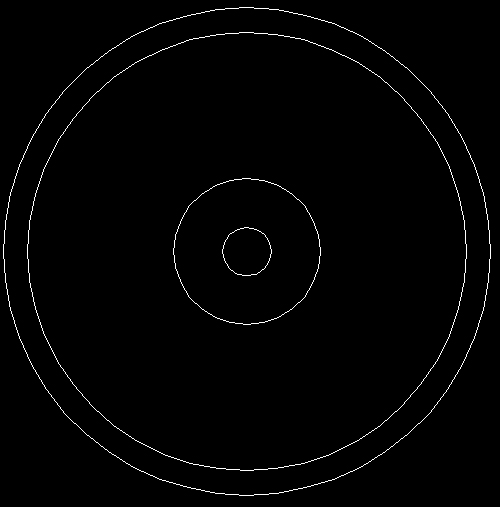

Otrzymamy coś podobnego do przedstawionego poniżej rysunku:


Rys. 10

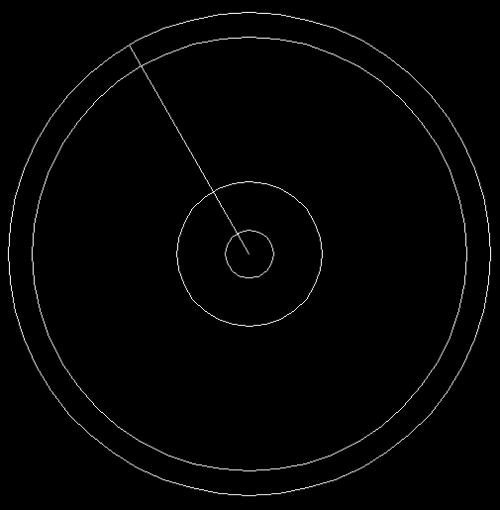

Następnie narysujemy linię zaczynającą się w środku najmniejszego okręgu i biegnącą do tak zwanego kwadrantu okręgu największego.


Rys. 11

Po tym dokonamy obrotu narysowanej linii względem środka najmniejszego okręgu o 30° Otrzymamy element podobny do poniższego rysunku:


Rys. 12

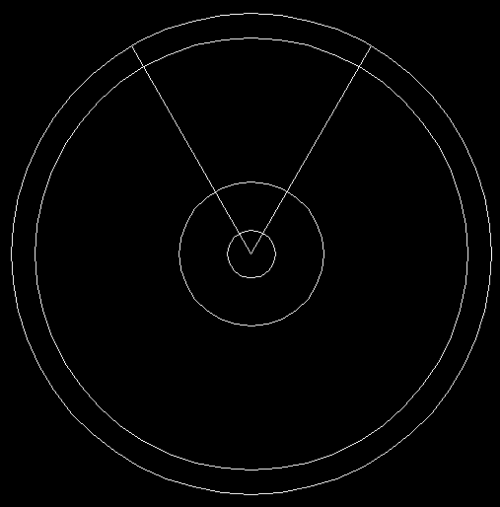

Jako że chcemy aby element był ograniczony prostymi z dwóch stron, proponuję narysowanie kolejnej linii tak, aby zaczynała się ona znów w środku małego okręgu i kończyła się w kwadrancie najmniejszego, po czym proponuję obrócenie jej ponownie, lecz tym razem o -30°. Po naszych zabiegach powinno powstać coś podobnego do poniższego rysunku:


Rys. 13

Teraz pozostaje tylko powycinanie niepotrzebnych linii za pomocą polecenia Utnij i powinniśmy otrzymać podobny twór.


Rys. 14

Lecz to jeszcze nie koniec -- musimy jeszcze zaokrąglić krawędzie naszego otworu -- wykorzystamy do tego zadania poznany na poprzedniej lekcji modyfikator Zaokrągl. Klikamy więc jego ikonę i sprawdzamy, jakie ma ustawienia -- jeśli są inne od zaplanowanych -- łuki po 10 mm -- musimy je zmienić i następnie zaokrąglić krawędzie otworu. Po wykonaniu powyższego zadania nasz rysunek powinien wyglądać następująco:


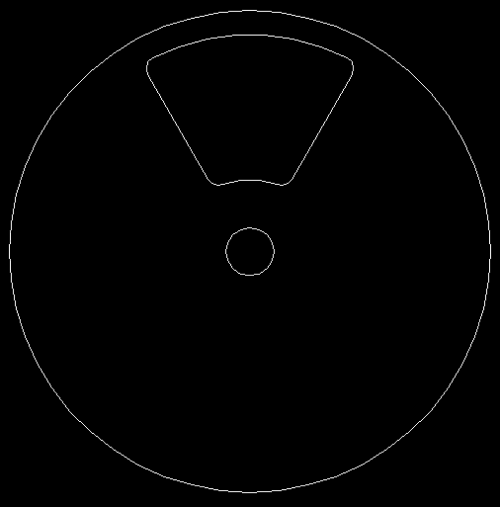

Rys. 15

Jednakże nasz projekt ma zawierać trzy takie otwory, a my mamy tylko jeden -- aby nie rysować każdego z otworów z osobna, zastosujmy szyk. Klikamy więc ikonę Szyku, następnie zaznaczamy obiekty, decydujemy, że chcemy wykonać szyk kołowy K, następnie określamy za pomocą trybu lokalizacji środek szyku kołowego jako środek małego okręgu, podajemy, że chcemy wygenerować trzy obiekty w pełnym okręgu (3600) -- oczywiście mają się one obracać -- i po naszym zabiegu rysunek powinien wyglądać następująco:


Rys. 16

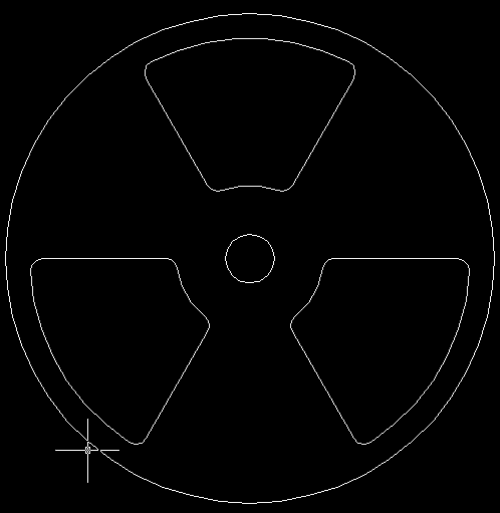

Teraz wystarczy obrócić wygenerowane elementy o 60° i nasz obiekt jest gotowy.


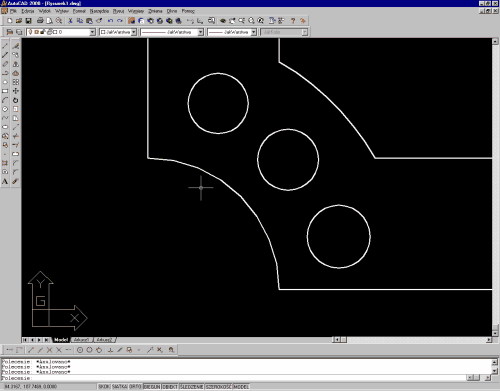

Rys. 17

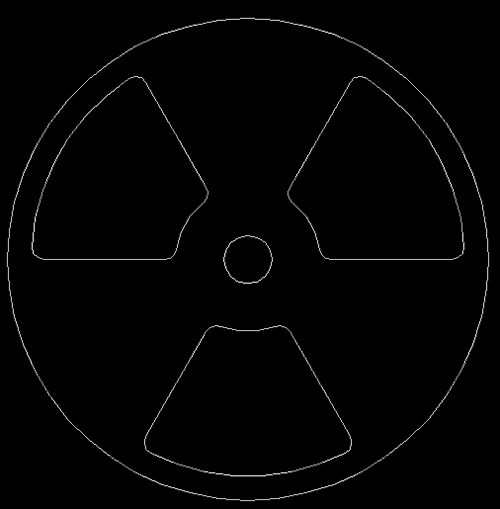

Myślę, że pokazany przykład przekonał Cię do korzystania z narzędzi rysowania precyzyjnego. Jak widać, przerobienie poprzednich lekcji jest konieczne do wykonania tego przykładu -- celowo nie opisywałem już dokładnie co kliknąć np. przy obrotach czy szyku, ponieważ lekcja miałaby wtedy rozmiary sporej książki. Podczas następnej lekcji pokażę jak używać narzędzi służących do oglądania rysunku.

Lekcja 11 -- Narzędzia służące do oglądania rysunku (ZOOM, PAN)



Poprzednia lekcja wprowadziła nas w arkana rysowania precyzyjnego oraz jego zastosowania w połączeniu z dotychczas poznanymi narzędziami. Na dzisiejszej lekcji pokażę narzędzia służące do oglądania efektów naszej pracy oraz powiem jak ich używać, aby praca stała się bardziej efektywna. Podstawy stosowania tych narzędzi podałem w lekcji trzeciej -- teraz je rozwinę.

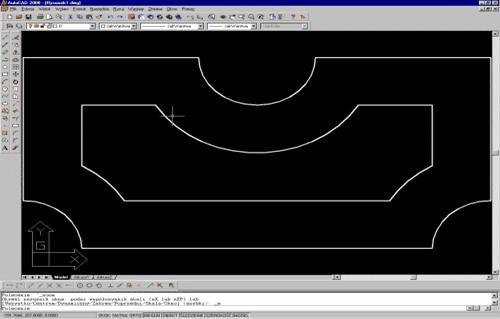

Aby rozpocząć naukę trzeba mieć co oglądać. Proponuję wykonać jakiś prosty model -- w miarę duży -- który będziemy sukcesywnie "zoomować" i ulepszać.


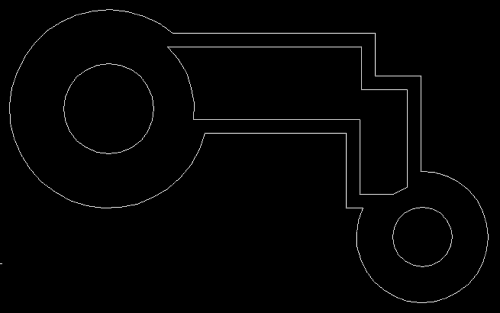

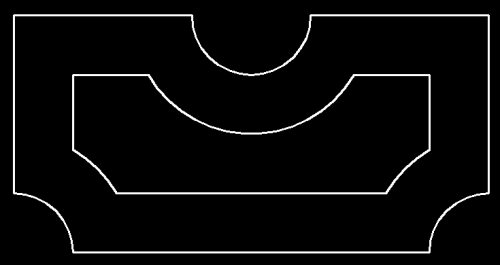

Rys. 1

Jako że mamy wykonany model, zaczniemy od powiększenia go na cały ekran -- aby tego dokonać wciskamy ikonę zoom zakres pozwalającą na pokazanie wszystkiego, co zostało narysowane na aktualnie edytowanym rysunku w największym powiększeniu.


Rys. 2

Czyli jeśli chcemy zobaczyć całość naszej pracy na całym ekranie, wciskamy powyższy przycisk i już.


Rys. 3

Kolejnym rodzajem zoomu globalnego jest zoom wszystko,


Rys. 4

pozwalający na zobaczenie całości rysunku na podstawie wprowadzonego zakresu strony. I tak na przykład dla wprowadzonej strony A4 narzędzie to pokaże wszystko to, co mieści w sobie strona A4 oraz pozostałe obiekty będące na rysunku, wychodzące poza zdefiniowane granice.


Rys. 4

Następne narzędzie, jakie omówię, pozwala powiększać i pomniejszać cały obszar rysunkowy. Polecenie powiększa lub pomniejsza obszar rysunkowy o zadaną wartość.


Rys. 5

Co do tego narzędzia zapewne nie ma wątpliwości, tak więc teraz zajmiemy się narzędziami bardziej zaawansowanymi. Zacznę od zoomu pozwalającego na zbliżenie się do wybranego fragmentu rysunku, czyli polecenia zoom okno.


Rys. 6

Wszechstronność tego polecenia spowoduje, że będzie ono wykorzystywane przez nas w praktycznie każdym projekcie -- za jego pomocą możemy zobaczyć z bliska dowolny element rysunku i np. dorysować tam nowy jego fragment.


Rys. 7

Kolejnym sposobem na obejrzenie rysunku jest tak zwany zoom dynamiczny, pozwalający na odpowiednie dopasowanie pola widokowego do potrzeb, jakie wynikają w danej chwili. Po naciśnięciu ikony zoomu dynamicznego:


Rys. 8

AutoCAD przechodzi do pokazania całości rysunku wraz z zaznaczeniem zielonym obramowaniem miejsca aktualnie oglądanego


Rys. 9

oraz z zaznaczeniem szarym obramowaniem miejsca, a raczej obszaru, który może zostać obejrzany.


Rys. 10

Nazwa tego narzędzia powstała od tego, że rozmiar podglądanego obszaru możemy dowolnie zmieniać oraz przesuwać go w dowolne miejsce.

Następne narzędzie to zoom skala.


Rys. 11

Pozwala ono na powiększenie bądź pomniejszenie edytowanego rysunku o zadany współczynnik skali.

Ostatnim omawianym narzędziem w tej grupie będzie zoom centrum.


Rys. 12

Narzędzie to pozwala na pokazanie fragmentu rysunku z zadanym współczynnikiem powiększenia, przy założeniu, że wskazany prędzej punkt jest w centrum powiększonego obszaru.

Jak widać, przedstawienie narzędzi do oglądania rysunku nie jest łatwą rzeczą, ponieważ trudno powiązać je z konkretną akcją, lecz nie chodzi tu o to, aby demonstrować wszystkie ich opcje, ale nadmienić słowo na temat zasadności ich stosowania.

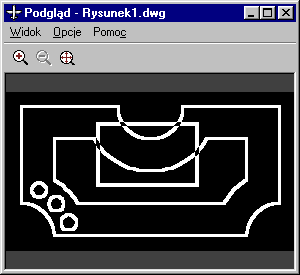

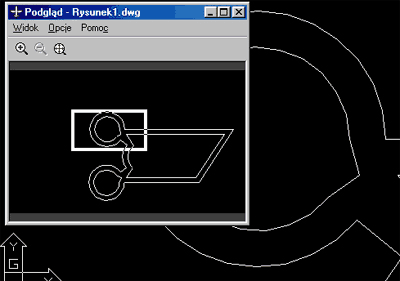

Postaram się przybliżyć teraz jeszcze jedno bardzo przydatne narzędzie, będące po trosze kompilacją zoomu dynamicznego i narzędzia łapki (omówione na lekcji 3.). Mam tu na myśli narzędzie o nazwie podgląd. Pozwala ono na podejrzenie niejako z lotu ptaka całego edytowanego rysunku oraz zbliżanie się do jego poszczególnych części. Po kliknięciu na ikonę narzędzia podgląd,


Rys. 13

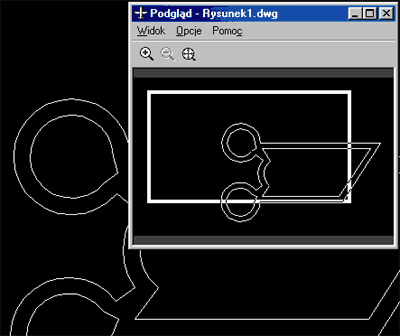

mamy do dyspozycji okno zawierające cały edytowany rysunek,


Rys. 14

wraz z zaznaczonym obszarem, który jest aktualnie obrabiany.

Przedstawione powyżej narzędzia są najczęściej stosowanymi podczas pracy z AutoCAD-em, z tego też względu będziemy mieli z nimi stały kontakt. Ponadto następna lekcja związana bezpośrednio z warstwami pozwoli na "pobawienie się" również zoomem, ponieważ zakładaniu warstw będzie towarzyszył konkretny projekt, jaki wykonamy wspólnymi siłami.

Lekcja 12 -- Warstwy



Poprzednia lekcja podejmowała dosyć trudny temat związany z oglądaniem efektów naszej pracy. Lekcja, którą w tej chwili zaczynasz czytać Drogi Czytelniku, będzie traktowała o warstwach. Brzmi groźnie, lecz zaraz je poskromimy. Co to są warstwy? Zapewne niejednokrotnie oglądałeś przezroczyste kartki papieru -- warstwy to właśnie takie przezroczyste kartki. Jeśli narysujesz coś na jednej z nich, będzie to widać praktycznie na wszystkich.

Oczywiście, wprowadzenie warstw w AutoCAD-zie ma wiele zalet. Jedną z nich jest możliwość grupowania tych samych elementów na jednej warstwie (kreskowanie, linie konturowe itd.). W zamierzchłych czasach kolory przypisywane do warstw były odpowiednio interpretowane przez plotery pisakowe (odpowiedni kolor zawierał informacje o odpowiednim rodzaju linii) -- ten sposób jest wykorzystywany do dziś.

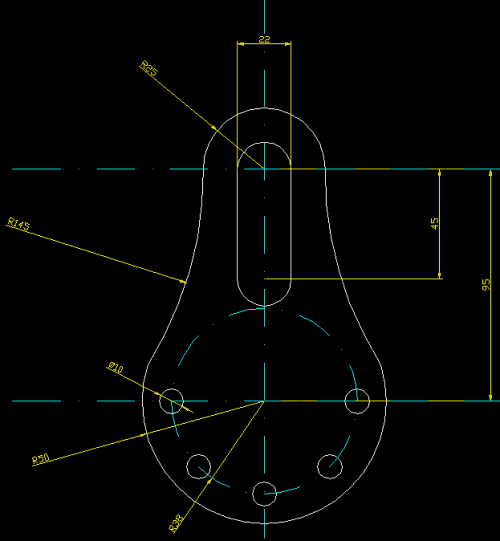

OK, zacznijmy zatem, zgodnie z obietnicą, wspólnie tworzyć projekt. Pozwoli nam to na jednoczesne zaznajomienie się z warstwami i utrwalenie zdobytych dotychczas wiadomości. Proponuję narysować blaszkę z czterema otworami, podobną do tej, jaką widać na poniższym rysunku.


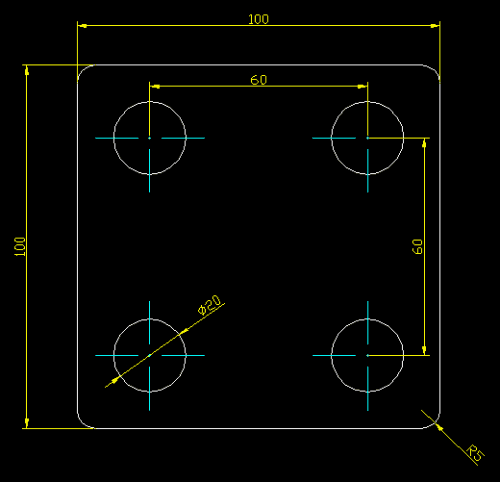

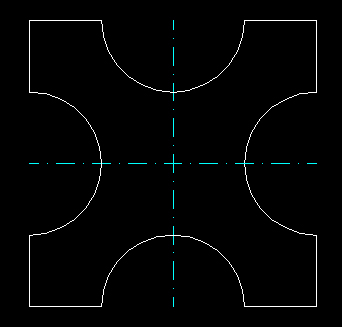

Rys. 1

Jak widać, rysunek nie jest trudny. Nie chodzi jednak o stworzenie projektu Pentagonu, lecz o pokazanie drogi, którą będziemy podążać, wykonując kolejne projekty.

W początkowej fazie tworzenia nowego rysunku powinniśmy założyć warstwy. Założenie ich na tym etapie od razu umożliwia grupowanie pewnych elementów rysunku. Podczas dalszej pracy możemy zakładać kolejne, potrzebne w dane chwili warstwy oraz usuwać niepotrzebne. Ważne jest, aby podstawowa pula warstw, które są zakładane w każdym projekcie była niezmienna. Z własnego doświadczenia wiem, że niezbędne będą warstwy, na których będziemy tworzyli linie osiowe, kreskowanie, wymiarowanie, gwinty, itd. Proponuję dobrze przemyśleć, jakie warstwy zostaną założone w pierwszej kolejności.

Po dokonaniu wyboru, jakie warstwy chcemy założyć i ile ich ma być, powinniśmy przemyśleć, jakich kolorów użyjemy w celu odróżnienia kolejnych warstw od siebie oraz jakie rodzaje linii zostaną przydzielone każdej warstwie. Na zakończenie tych teoretycznych rozważań proponuję jeszcze jedną, małą rzecz. Proszę nie zastanawiać się nad warstwą, na której będziemy rysować kontury naszego elementu -- narysujemy je na warstwie oznaczonej jako "0" -- warstwa zerowa. Powód jest bardzo prosty -- wszystkie warstwy z rysunku możemy usunąć -- warstwy zerowej nie (jest to warstwa, która zawsze musi zostać na rysunku).

Po tych wszystkich przemyśleniach zacznijmy zakładanie warstw oraz ich nazywanie -- proponuję nazywać je w sposób czytelny, np. kreskowanie, a nie K01, ponieważ po powrocie do rysunku za 2-3 tygodnie skrót K01 nie powie nam nic -- to pewne!

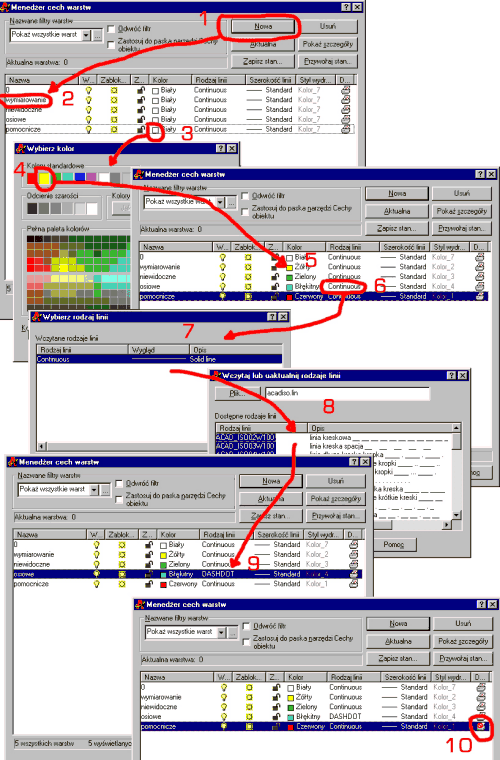

Aby dokonać działań związanych z dodawaniem odpowiednich warstw, klikamy poniższą ikonę:


Rys. 2

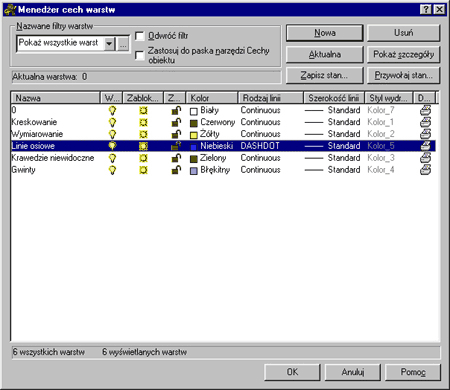

Naszym oczom ukazuje się okienko Menadżer cech warstw.


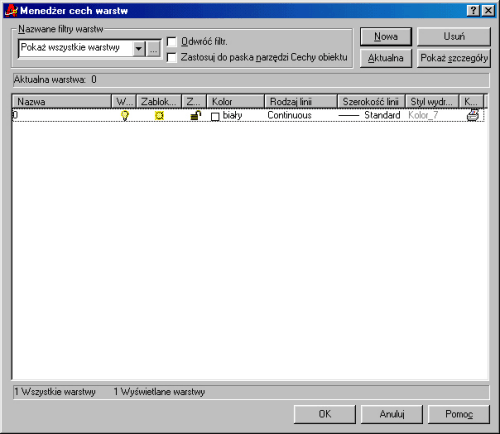

Rys. 3

Jak widać, okienko otwiera się z założoną warstwą zerową. Jak zapewne zauważyłeś, warstwa zerowa ma z góry przypisany kolor, rodzaj i grubość linii. Parametry te można zmieniać, lecz sądzę, że dla warstwy zerowej nie warto.

Zacznijmy więc od dodawania własnych warstw. Proponuję dla potrzeb naszego projektu założenie dwóch dodatkowych warstw: pierwszej o nazwie Linie Osiowe i drugiej o nazwie Wymiarowanie. Jak tego dokonać? Klikamy przycisk Nowa i w uzyskanym wpisie odpowiednio nazywamy warstwę.


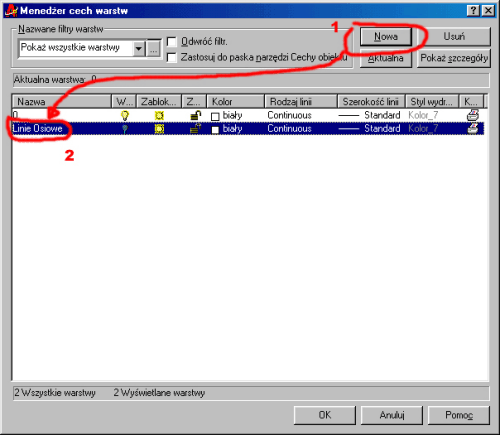

Rys. 4

Wspomnianą czynność powtarzamy w celu założenia kolejnej warstwy Wymiarowanie.

Mając założone interesujące nas warstwy, możemy spokojnie zająć się przypisywaniem im kolorów. Aby tego dokonać, klikamy biały "kwadracik" i naszym oczom ukazuje się okienko zawierające paletę aktualnie dostępnych kolorów.


Rys. 5

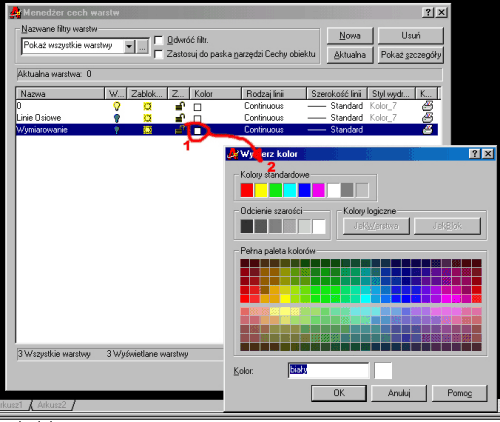

Proponuję, aby podstawowe warstwy, zawsze znajdujące się na rysunku, miały kolory zaczerpnięte z tabeli kolorów standardowych.


Rys. 6

Warstwie Linie Osiowe przypisujemy kolor błękitny -- , a dla wymiarowania kolor żółty -- . Po wstawieniu kolorów nasz Menedżer powinien wyglądać następująco:


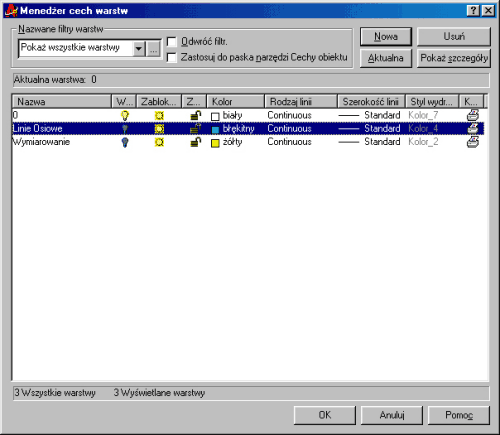

Rys. 7

Kolejnym, bardzo ważnym krokiem na drodze do profesjonalnie wykonanego rysunku będzie przypisanie kolejnym warstwom odpowiedniego rodzaju linii. Jak wiemy, linie osiowe składają się z naprzemianległych kropek i kresek (linia kropkowo-kreskowa), więc powinniśmy taką linię przypisać do tej warstwy. Aby tego dokonać, na warstwie Linie Osiowe klikamy napis Continous. Po tym zabiegu otwiera się okienko pozwalające wybrać rodzaj linii.


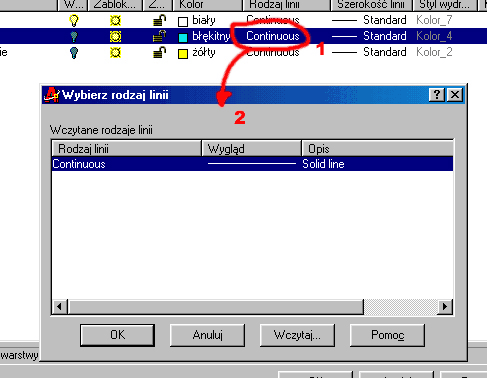

Rys. 8

I tu spotyka nas pierwsza niespodzianka -- w otwartym okienku nie ma naszej linii kropkowo-kreskowej. Ale jest tam przycisk Wczytaj pozwalający uzupełnić cały pakiet potrzebnych nam linii. Naciśnijmy zatem ten przycisk. Naszym oczom ukaże się kolejne okno zawierające wszystkie rodzaje linii. Są one zgromadzone w pliku acadiso.lin. Proponuję zaznaczyć pierwszą linię, a następnie poprzez kombinację klawiszy Ctrl+a zaznaczyć wszystkie linie. Potwierdzenie wyboru przyciskiem OK przypieczętuje wybór. Teraz pozostaje wybranie odpowiedniej linii ze zbioru.


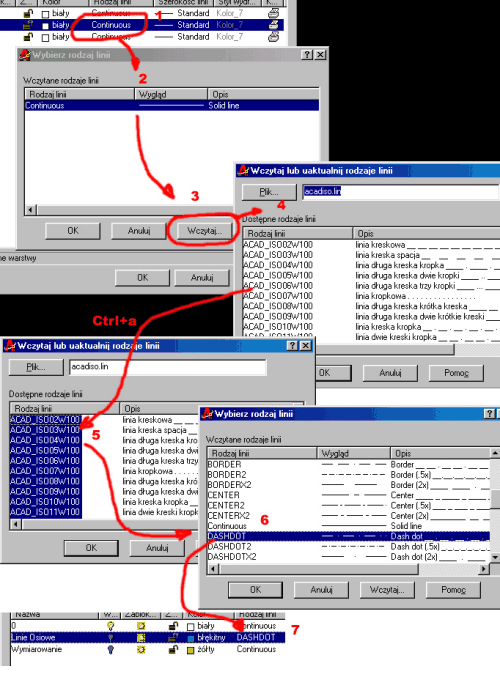

Rys. 9

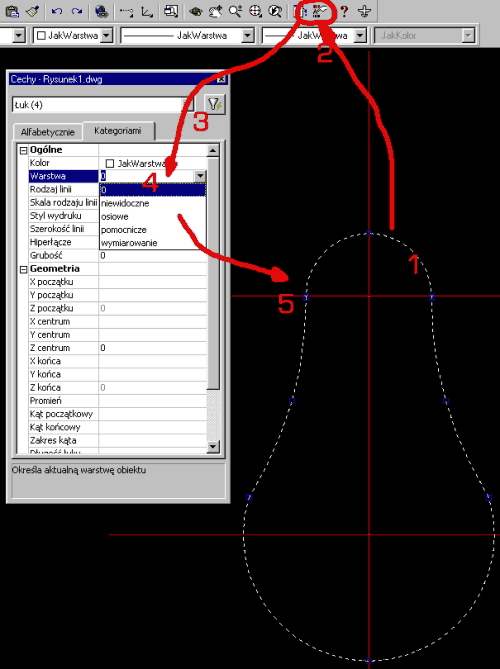

Na tak przygotowanym rysunku możemy narysować zaplanowany element -- oczywiście każdy z Was narysuje element inaczej. Ważne jest, aby kolejne kroki rysowania poprzedzać przełączaniem się na kolejne warstwy. Zaczniemy od narysowania prostokąta o podanych wymiarach, następnie zaokrąglimy jego krawędzie -- wszystkie te operacje przeprowadzimy na warstwie zerowej. Następnie narysujemy linie osiowe dla otworów -- te z kolei narysujemy na warstwie o nazwie Linie Osiowe -- poniższy rysunek pokazuje, w jaki sposób najszybciej przechodzić pomiędzy kolejnymi warstwami.


Rys. 10

Wskazanie odpowiedniej warstwy pozwala na natychmiastowe przejście do niej. W kolejnym kroku przełączamy się na warstwę zerową i rysujemy otwory. I właściwie sprawa projektu oraz warstw zostaje zakończona.

Jak widać, przy edycji warstw (obok jej nazwy) istnieją dziwne piktogramy -- opowiadanie o nich "na sucho" nie ma sensu -- postaram się przybliżyć je podczas omawiania bloków rysunkowych. Będzie to już jednak kolejna lekcja...

Lekcja 13 -- Bloki rysunkowe



Poprzednia lekcja omawiała warstwy. Stosowaliśmy je w celu nadania tworzonym projektom profesjonalnego wyglądu oraz w celu umożliwienia grupowania poszczególnych, kluczowych elementów rysunku. W tej lekcji postaram się przybliżyć zagadnienie bloków.

Jakże często, rysując kolejny raz jakiś bardzo skomplikowany element, myślałeś o tym, aby skorzystać z rysunku, który już kiedyś robiłeś. Dokonywałeś przy tym sztuk magicznych. Aby element ten odzyskać z narysowanego wcześniej rysunku, kasowałeś pozostałe elementy, przenosiłeś. To wszystko przynosiło zamierzony efekt, jednak nakład pracy był bardzo duży.

Omówienie rodzajów bloków rysunkowych stosowanych w AutoCADzie

Jak się pewnie domyślasz, jest na to sposób. Można utworzyć sobie bibliotekę standardowych, powtarzalnych elementów i korzystać z niej podczas wykonywania codziennych projektów. Biblioteka taka może być uzupełniana w miarę możliwości i w miarę potrzeb -- nie musisz spędzać czterech nocy na jej tworzeniu. Możesz ją uzupełniać podczas wykonywania codziennych zadań. Jak tego dokonać? Ano, z zastosowaniem bloków rysunkowych. Bloki rysunkowe, udostępniane przez program AutoCAD, możemy podzielić na dwa rodzaje:

  • bloki wewnętrzne,
  • bloki zewnętrzne.

Bloki wewnętrzne są tworzone przez użytkownika na potrzeby danego rysunku i w nim przechowywane. Natomiast bloki zewnętrzne są zapisywane na dysku, dzięki czemu istnieje możliwość korzystania z nich podczas tworzenia kolejnego rysunku oraz przez innych pracowników w firmie.

Tworzenie bloków wewnętrznych

Zacznijmy więc od wykonania jakiegoś prostego bloku wewnętrznego, który będziemy mogli wykorzystać podczas tworzenia naszego aktualnego projektu. Założymy też, że nie będziemy korzystali z tego bloku w innych rysunkach. Powiedzmy, że mamy do narysowania płytkę, na której powinno znaleźć się 10 otworów o jednakowej średnicy. Możemy, oczywiście, wykonać kopię jednego otworu 10 razy, ale możemy również wykonać blok wewnętrzny będący potrzebnym nam otworem i wstawić ten blok 10 razy do rysunku. W wielu sytuacjach prościej jest wykonać blok ze względu na długotrwałe wybieranie poszczególnych fragmentów do kopiowania. Jedną z ważnych cech bloku jest możliwość wybrania go jednym kliknięciem. OK, dosyć teoretyzowania, zacznijmy od narysowania blaszki, na której umieścimy nasze 10 otworków. Proponuję narysować blaszkę podobną do pokazanej na poniższym rysunku (jak widać, pamiętamy o warstwach).


Rys. 1

Teraz narysujmy otworek, który będzie naszym blokiem rysunkowym i zostanie wstawiony 10 razy do naszego "dzieła".


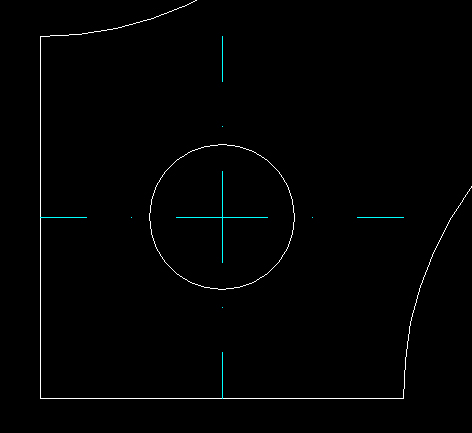

Rys. 2

Mając tak przygotowany rysunek, możemy zabrać się za tworzenie bloku wewnętrznego składającego się z okręgu oraz linii środkowych. Klikamy ikonkę pokazaną poniżej.


Rys. 3

Naszym oczom ukazuje się następujące okno dialogowe:


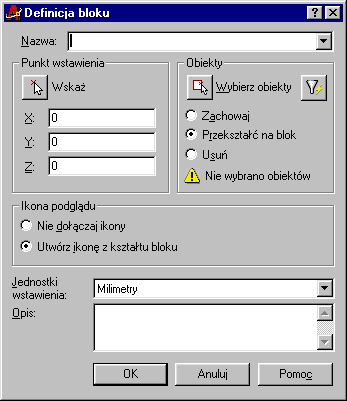

Rys. 4

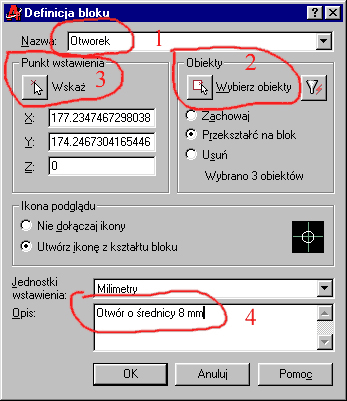

Cały etap tworzenia bloku wewnętrznego sprowadza się do umiejętnego posługiwania się pokazanym powyżej okienkiem dialogowym. Aby tworzone przez nas bloki były użyteczne, będziemy je wykonywali według utartego schematu. I tak, w pierwszym kroku nadamy naszemu blokowi nazwę -- pole Nazwa znajduje się na samej górze okienka dialogowego. Proponuję nazywać bloki w sposób jasny i przejrzysty, ponieważ nazwa XCV123g nikomu nic nie powie. Ja nazwę swój blok Otworek. Kolejnym krokiem jest wciśnięcie przycisku Wybierz obiekty na prezentowanym okienku dialogowym. Ten ruch pozwoli na wybranie okręgu oraz linii środkowych. Wybór potwierdzamy klikając prawym przyciskiem myszy. Następny krok to pokazanie punktu wstawienia -- jest to punkt będący miejscem, w którym nasz blok będzie przechowywany (punkt charakterystyczny -- porównywalny z punktem bazowym). Jako punkt wstawienia proponuję wybrać punkt przecięcia środkowych okręgu (środek okręgu). Ostatnim krokiem podczas tworzenia bloku wewnętrznego jest wykonanie opisu bloku. Po naciśnięciu OK nasz blok jest gotowy.


Rys. 5

Wstawianie bloków do rysunku

Mamy wykonany blok wewnętrzny. Najwyższy czas wstawić go do rysunku. Aby tego dokonać, wciskamy ikonkę polecenia Wstaw blok.


Rys. 6

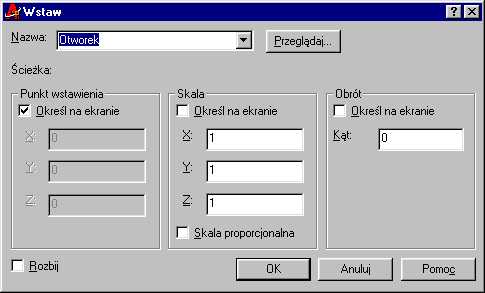

Po kliknięciu powyższej ikonki naszym oczom ukaże się następujące okienko dialogowe:


Rys. 7

Okienko to pozwala na dokonanie transformacji wstawianego bloku, lecz nas te opcje nie będą w tej chwili interesowały (proponuję poeksperymentować -- proszę również pamiętać, że zawsze rysujemy w skali 1:1). Ważne jest, aby funkcja Określ na ekranie dotycząca Punktu wstawienia była zaznaczona.


Rys. 8

Teraz w okienku Nazwa wystarczy znaleźć nazwę naszego bloku (w naszym przypadku pojawia się ona automatycznie, ponieważ mamy tylko jeden blok w rysunku) i nacisnąć OK. Jak widać, mamy teraz możliwość wybrania miejsca wstawienia bloku. Całą operację powtarzamy 10 razy, aż do uzyskania zamierzonego efektu.


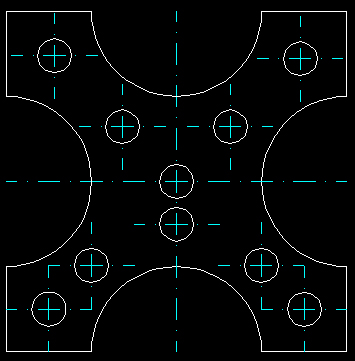

Rys. 9

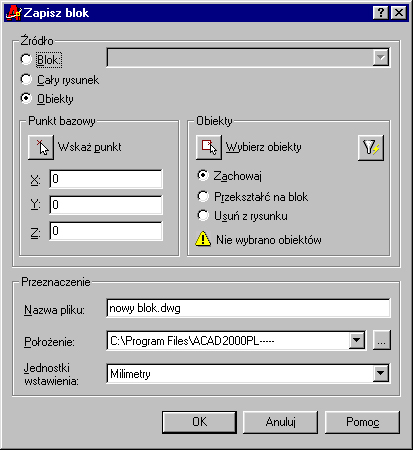

Mając tak przygotowany element montażowy, możemy wykonać z niego blok zewnętrzny. Najprostszą metodą utworzenia takiego bloku jest wpisanie polecenia PISZBLOK. Po wpisaniu naszym strudzonym oczom ukaże się poniższe okienko dialogowe:


Rys. 10

Jak widać, jest ono podobne do okna tworzenia bloku wewnętrznego, więc nie powinniśmy mieć większych kłopotów z jego opanowaniem. Zmianie uległy jedynie dwie górne części okna pozwalające na wybranie istniejącego bloku wewnętrznego, wykonanie bloku z całego rysunku oraz wybranie poszczególnych obiektów, które mają tworzyć blok rysunkowy. Proponuję pozostanie przy opcji domyślnej, czyli Obiekty.


Rys. 11

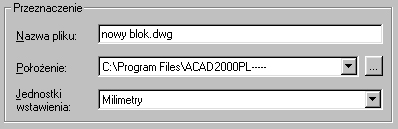

Zmianie uległa również dolna część okna zatytułowana Położenie -- pozwala ona nadać nazwę powstającemu blokowi rysunkowemu, wskazać miejsce, gdzie chcemy go przechowywać oraz ustawić jego jednostki.


Rys. 12

Tworzenie bloków zewnętrznych

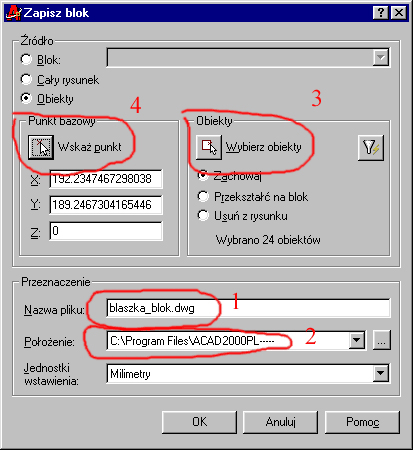

Jeśli wiemy już, co w okienku "piszczy", zacznijmy tworzyć nasz blok zewnętrzny -- tu również zastosujemy pewien algorytm. W pierwszym kroku nazwiemy wspomniany blok (proponuję na końcu nazwy napisać _blok -- pozwoli to na jego łatwą identyfikację) i podamy miejsce jego zapisania (może to być również miejsce sieciowe). Następnie wybierzemy obiekty. Kolejnym krokiem będzie wskazanie punktu bazowego... i już.


Rys. 13

I w tej chwili mamy wykonany blok zewnętrzny, którym możemy się dzielić z każdym projektantem. Wstawianie takiego bloku jest analogiczne do wstawiania bloku wewnętrznego -- jedyną różnicą jest konieczność znalezienia go na dysku lub w sieci.

Wstawianie plików do rysunku jako blok

Każdy rysunek w formacie DWG można wstawiać do innego rysunku jako blok (bloki też mają rozszerzenie DWG). To powinno wystarczyć za całe wyjaśnienie -- sądzę, że rozpisywanie tego wątku będzie stratą czasu.

Edycja bloków

Powiedziałem, co to są bloki, jak je tworzyć, Ale nie powiedziałem, jak je poprawiać. Ano, bardzo prosto. Jak zapewne zauważyłeś, po kliknięciu wstawionego bloku zaznacza się całość. Aby dokonać edycji poszczególnych fragmentów, musimy go rozbić za pomocą narzędzia ukrytego pod poniższą ikonką.


Rys. 14

Po kliknięciu tej ikonki wskazujemy obiekty do rozbicia, a następnie przechodzimy do ich edycji, posługując się poznanymi wcześniej narzędziami.

I to na razie wszystko. W następnej lekcji opiszę, jak wymiarować narysowany rysunek.

Lekcja 14 -- Wymiarowanie



Poprzednia lekcja zaznajomiła nas ze stosowaniem bloków w rysunkach. Do tej pory wszystko rysowaliśmy precyzyjnie, na warstwach, stosowaliśmy bloki. Wykonywaliśmy praktycznie cały projekt. Teraz przyszła pora, aby go zwymiarować. Dzisiejsza lekcja będzie dotyczyła wymiarowania. Omówię najczęściej wykorzystywane opcje, tzn. te, które pozwalają zwymiarować praktycznie 90% projektów.

OK, zatem do pracy. Na początek proponuję wyciągnąć pasek narzędzi związany z wymiarowaniem.


Rys. 1

Można pomyśleć: "jakie to proste, wszystko jest narysowane" -- i tak jest w rzeczywistości. Wymiarowanie jest jedną z najprostszych operacji podczas tworzenia projektu i nie nastręcza kłopotów, jeśli cały rysunek jest wykonany zgodnie z zasadami.

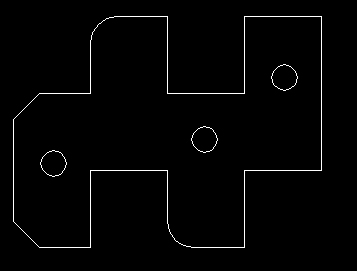

Aby przećwiczyć interesujące nas opcje wymiarowania, proponuję narysować element, który "przewymiarujemy" z każdej możliwej strony. Będzie to nasz poligon. Sądzę, że element podobny do przedstawionego poniżej powinien zadowolić nasze zapędy, przynajmniej na początek.


Rys. 2

Gdy mamy już obiekt do zwymiarowania, możemy przełączyć się na warstwę wymiarów i rozpocząć wymiarowanie elementu. Zaczniemy od najprostszego narzędzia, czyli od wymiarowania liniowego.


Rys. 3

Po kliknięciu pokazanej powyżej ikonki wystarczy wskazać punkt początkowy wymiaru oraz jego punkt końcowy. Jeśli rysunek jest narysowany zgodnie z wszelkimi prawidłami, otrzymany wymiar powinien przedstawiać rzeczywisty wymiar na rysunku. Cała operacja jest prosta, lecz powinna być wykonywana z zastosowaniem rysowania precyzyjnego -- wtedy zawsze będziemy mieć pewność, że klikamy właściwe punkty, w których zaczepiamy wymiar.


Rys. 4

Jeśli zaczęliśmy od przerabiania wymiarów liniowych, postaram się przedstawić, w jaki sposób, bezboleśnie, wstawić wymiary szeregowe oraz wymiary do bazy wymiarowej.

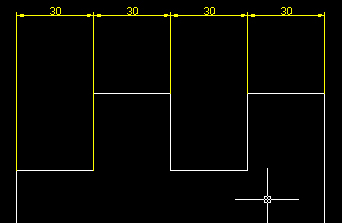

Zaczniemy od tworzenia wymiarów szeregowych. Aby wykonać szereg wymiarowy, wstawiamy poznany już wymiar liniowy (jest on wymiarem odniesienia), potem klikamy ikonkę wymiar szeregowy.


Rys. 5

Następnie wstawiamy kolejne punkty wymiarowe. Pierwszy wstawiony wymiar program traktuje jako odniesienie dla kolejnych wymiarów. Po naszej akcji wymiarowej zwymiarowany detal powinien wyglądać następująco:


Rys. 6

Teraz wykonamy wymiarowanie do bazy wymiarowej. Również zaczynamy od wykonania wymiaru liniowego, a potem klikamy ikonę wymiar do bazy.


Rys. 7

Następnie (jak poprzednio) wstawiamy kolejne punkty wymiarowe. Pierwszy wstawiony wymiar program traktuje jako odniesienie dla kolejnych wymiarów (jako bazę wymiarową). Teraz nasz element powinien wyglądać następująco:


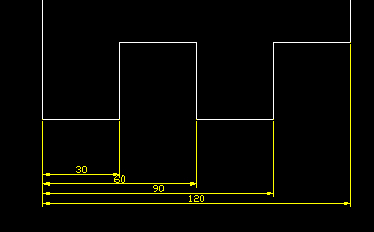

Rys. 8

Kolejnym narzędziem do wymiarowania, które omówię będzie narzędzie szybkiego wymiarowania.


Rys. 9

Celem tego narzędzia jest ułatwienie pracy projektanta. Wymiarowanie odbywa się poprzez kliknięcie obiektu, który chcemy wymiarować, np. okręgu, linii, itd.

Jak widać, został jeszcze jeden wymiar, który możemy nazwać wymiarem dopasowującym -- w programie nosi on nazwę wymiaru normalnego. Pozwala on na dopasowanie wymiaru do linii narysowanej pod dowolnym kątem.


Rys. 10

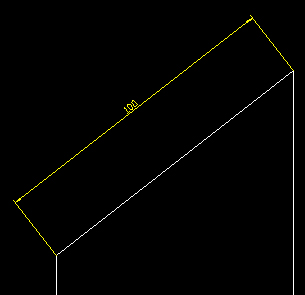

Wstawianie tego wymiaru odbywa się dokładnie w taki sam sposób jak wstawianie wymiaru liniowego.

Wymiary liniowe mamy już opanowane. Teraz pora zająć się wymiarowaniem okręgów, łuków i kątów. Aby nie rysować nowego elementu, proponuję nieznacznie zmodyfikować element, który już mamy. Postarajmy się wykonać coś podobnego do poniższego rysunku.


Rys. 11

Teraz mamy pole do popisu. Zaczniemy od zwymiarowania promienia zaokrąglenia oraz promienia jednego z małych okręgów. Aby tego dokonać, klikamy następującą ikonkę:


Rys. 12

Następnie wybieramy łuk lub okrąg i klikamy miejsce, w którym ma widnieć nasz wymiar. Cała operacja trwa około kilku sekund i sądzę, że dalsze rozpisywanie się na jej temat to po prostu nieporozumienie przy naszym obecnym poziomie wiedzy.


Rys. 13

W następnej kolejności omówimy wymiarowanie średnicy. Procedura użycia tego narzędzia jest analogiczna do wymiarowania promienia, z tą różnicą, że zwymiarowanie średnicy wymaga kliknięcia poniższej ikonki:


Rys. 14

Po kliknięciu wybieramy okrąg, miejsce wstawienia wymiaru i gotowe.

Większym problemem jest wymiarowanie kątów. Klikamy zatem ikonkę:


Rys. 15

Następnie wybieramy dwie linie, które są tworzącymi kąta. Po wybraniu tworzących możemy wybrać część kąta, którą chcemy zwymiarować.


Rys. 16

Po wybraniu odpowiedniej wielkości kąt zostanie zwymiarowany.

Zostało jeszcze do powiedzenia kilka słów na temat oszukiwania AutoCAD-a podczas wymiarowania. Dosyć często zdarza się, że chcemy przesunąć postawiony wymiar -- stosujemy wtedy narzędzie edycja tekstu wymiarowego. Po kliknięciu ikonki:


Rys. 17

możemy dowolnie przemieszczać wymiar i to zarówno same linie wymiarowe, jak i napisy wymiarowe. Jeśli z jakiegoś powodu chcemy zmienić opis wymiaru, klikamy ikonkę:


Rys. 18

W następnej kolejności klikamy interesujący nas wymiar. Wprowadzamy N z klawiatury. Wówczas otwiera się nam okno edycji wymiaru. Tu możemy dodać znaki stopni, znaki oznaczające średnicę itd. Możemy również zmienić sam wymiar.


Rys. 19

Na tym zakończę dzisiejszą lekcję. Pokazane elementy są wystarczające do wykonania 90% wymiarowań na rysunku. Celowo nie pokazałem pracy ze stylami wymiarowania, ponieważ jestem zdania, że na tym etapie jest to zbędne.

Lekcja 15 -- Tworzenie wyrwań, przekrojów



W czternastu poprzednich lekcjach przedstawiłem podstawy AutoCAD-a. Mogłeś się z nich dowiedzieć, w jaki sposób używać poszczególnych narzędzi. Teraz przyszedł czas na rysowanie konkretnych elementów projektu, z którymi na 100% spotkasz się w pracy zawodowej. Gdy mówię o elementach projektu, mam na myśli wyrwania, przekroje oraz przerwania. W tej lekcji pokażę algorytmy pozwalające zaoszczędzić masę pracy, a zarazem zyskać czas na przestudiowanie kolejnych lekcji.

Bardzo często podczas rysowania projektu zachodzi konieczność wykonania wyrwania w celu dokładnego zademonstrowania detalu. Najlepszym przykładem przedstawienia różnych sposobów prezentacji szczegółów danego elementu jest połączenie śrubowe. Jest to podręcznikowy wręcz przykład, ponieważ połączenia śrubowe można pokazać na wiele różnych sposobów i każdy z nich będzie prawidłowy. Poniższy rysunek przedstawia cztery przykłady prezentacji połączenia śrubowego.


Rys. 1. Rysunek przedstawiający połączenie śrubowe, bez zagłębiania się w szczegóły montażowe

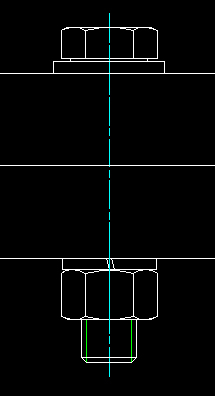

Rys. 2. Normalna prezentacja połączenia śrubowego

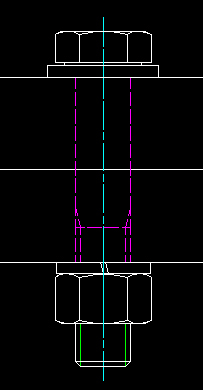

Rys. 3. Połączenie śrubowe z ukrytymi liniami tworzącymi zarys śruby


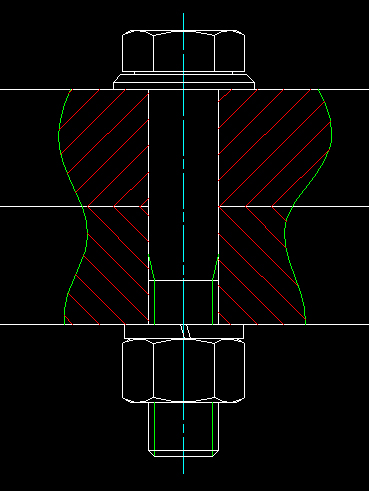

Rys. 4. Połączenie śrubowe z wyrwaniem -- pokażę, w jaki sposób można wykonać takie wyrwanie z zastosowaniem narzędzi AutoCAD-a

Jak widać, mamy wiele możliwości zaprezentowania praktycznie jednego elementu w taki sposób, aby ekipa warsztatowa potrafiła bez problemu wykonać zaprojektowane urządzenie. My jednak skupimy się w tej chwili na wyrwaniu, ponieważ z tą formą prezentacji elementów zawsze są problemy. Prezentowanie elementów na pozostałe sposoby jest bardzo łatwe, więc ich omawianie nie ma sensu. OK, dosyć teoretyzowania, zabierzmy się do pracy

Pierwszym krokiem jest założenie warstw -- pamiętajmy, że warstwy możemy zakładać w zależności od potrzeb, natomiast warto założyć zestaw minimum pozwalający na wykonanie obrysu, elementów rysowanych cienkimi liniami (zaznaczenie gwintu czy boków samego wyrwania), przypisanie im kolorów oraz rodzajów linii.

Drugim krokiem będzie narysowanie dwóch blach -- będą to elementy, które chcemy połączyć oraz pokazać ich wyrwanie.

Kolejnym krokiem jest narysowanie śruby wraz z podkładkami -- proponuję narysowanie śruby według Polskiej Normy. Pozwoli to na dobranie podkładek oraz nakrętki według tej samej normy oraz znacznie uprości proces samego projektowania. Normy takie można znaleźć np. pod adresem http://www.cad.pl/kursy/acad1/.

Następnym krokiem będzie narysowanie elementu wieńczącego nasze połączenie śrubowe, a mianowicie podkładki.

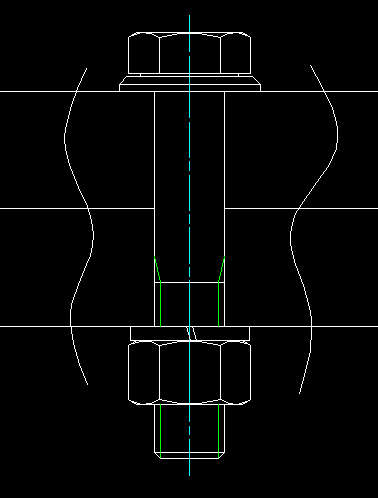

Mając tak przygotowane połączenie, czas narysować samo wyrwanie. Zaczniemy zatem od narysowania linii o nieregularnym kształcie po obu stronach trzpienia śruby -- proponuję narysowanie tych linii przy pomocy splajnu, co zapewni miękkie zafalowania naszej linii. Postarajmy się, aby narysowane splajny wystawały ponad linie tworzące połączenie śrubowe.


Rys. 5

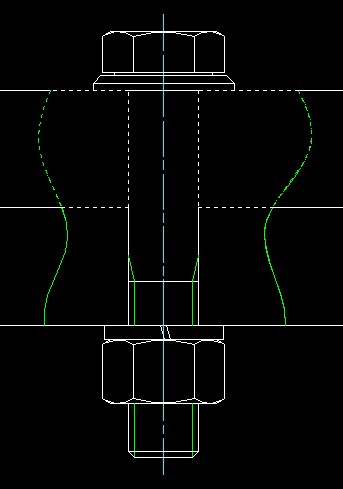

Teraz, za pomocą polecenia Utnij, możemy odciąć zbędne elementy. Kolejnym krokiem będzie zaznaczenie pól, które chcemy zakreskować. Klikamy narzędzie Kreskowania i wybieramy wskazanie obszarów do kreskowania.


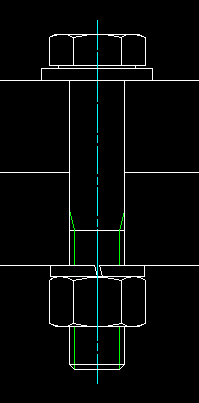

Rys. 6

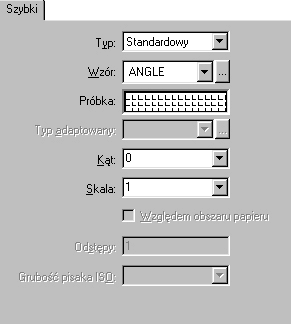

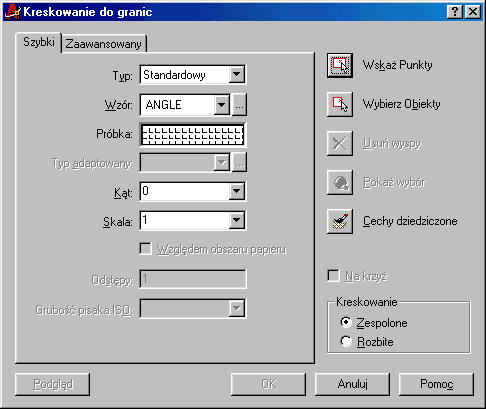

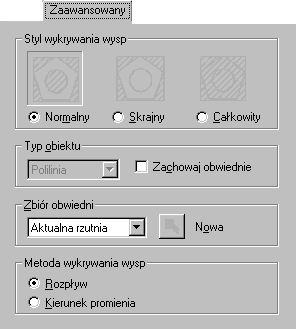

Następnie wskazujemy obszary, które chcemy zakreskować -- w tym samym czasie wybieramy rodzaj kreskowania:


Rys. 7

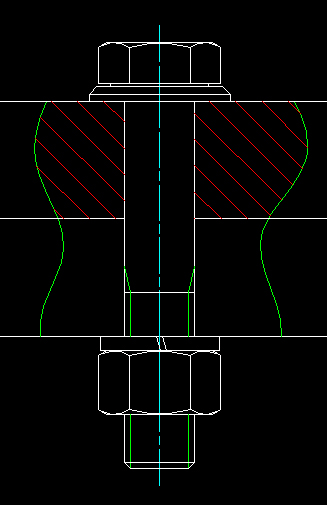

i zatwierdzamy całą operację. Efektem naszej pracy powinno być coś zbliżonego do poniższego rysunku.


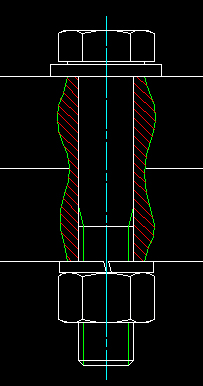

Rys. 8

Te same kroki powtarzamy dla dolnej części wyrwania, pamiętając o przestawieniu kąta kreskowania o 45ş. Poniższy rysunek prezentuje całkowicie wykonane wyrwanie.


Rys. 9

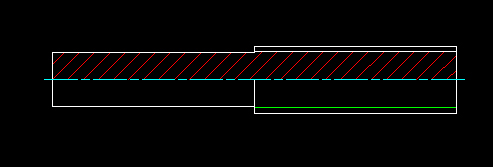

Kolejnym, ważnym elementem rysunku jest stworzenie przekroju. Przekroje są stosowane przy wielu okazjach, np. jeśli projektant chce pokazać jakiś szczególik na rysunku, który trudno jest pokazać w rzucie lub jeśli wykonanie przekroju jest łatwiejsze i szybsze.


Rys. 10

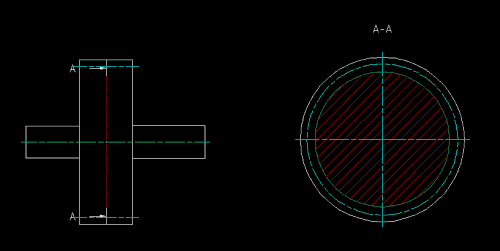

Często przekroje są stosowane również w rzutach.


Rys. 11

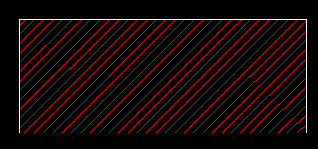

Jak widać, wykonanie przekroju jest banalne -- po prostu dodajemy kreskowania w odpowiednie miejsca, które normalnie są niewidoczne. Dlaczego piszę o tak banalnej sprawie? Ano, dlatego, że kilka dni temu dostałem rysunek od jednego z projektantów i przekroje zgodnie ze sztuką były zakreskowane, lecz przy pomocy oplecenia Odsuń, a następnie Utnij, a nie przy pomocy polecenia Kreskuj.

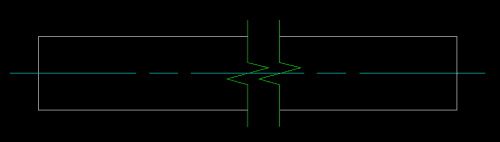

Elementem często stosowanym podczas prac projektowych (np. na długich profilach) jest stosowanie przerwań profili.


Rys. 12

Jak widać, sprawa jest banalna. Warto jednak wiedzieć, że takie przerwanie robimy na osobnej warstwie i rysujemy je zwykłą linią.

Jestem zdania, że te kilka słów podpowiedzi pozwoli zaoszczędzić Ci, Drogi Czytelniku, kilka ładnych chwil na odkrywanie własnego sposobu rozwiązania tego typu problemów. Kolejna lekcja przeprowadzi nas przez projektowanie bardzo skomplikowanego kształtu, powiedzmy uszczelki. Pozwoli to uzyskać wprawę w posługiwaniu się narzędziami AutoCAD-a.

Lekcja 16 --Wprawki, testy, bardziej zaawansowane przykłady



Dzisiejszej lekcji nie będę zaczynał od przypomnienia tego, co przerobiliśmy ostatnio. Przećwiczyliśmy już zastosowanie znanych narzędzi i sposoby ich wykorzystania do sprawnego projektowania. Ta lekcja będzie, zgodnie z tytułem, uczyła rysowania skomplikowanych kształtów. Będzie to swego rodzaju tutorial pokazujący, jak powinien wyglądać dobrze wykonany projekt, od A do Z. Aby nie trenować na zbyt wielu przykładach, postanowiłem, że narysujemy uszczelkę podobną do pokazanej na poniższym rysunku.

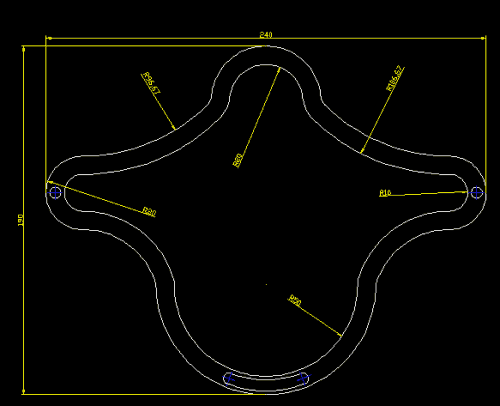

Rys. 1

Jak widać, rysunek nie jest bardzo skomplikowany, ale i nie jest dziecinnie prosty. OK, wstęp mamy za sobą, więc do pracy. Jak zwykle, podczas otwierania nowego projektu, zaczynamy od ustawienia warstw. Poniższy rysunek pokazuje kolejne kroki potrzebne do założenia warstw.

  • Wstawiamy kilka nowych warstw za pomocą przycisku Nowe (1).
  • Nazywamy warstwy (2).
  • Przypisujemy warstwom kolory (3,4,5).
  • Przypisujemy warstwom rodzaje linii (6,7,8,9).
  • Zaznaczamy te warstwy, które ostatecznie nie będą znajdowały się na wydruku -- u nas jest to warstwa pomocnicza (10).


Rys. 2

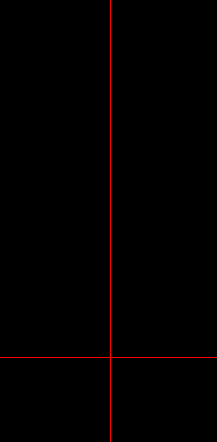

Kolejnym krokiem po założeniu warstw i ich skonfigurowaniu będzie nakreślenie linii pomocniczych, dzięki którym będziemy rysowali nasz obiekt. Zaczniemy od narysowania linii pionowej oraz przecinającej ją linii poziomej.


Rys. 3

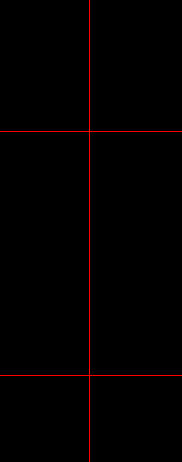

W punkcie przecięcia tych linii wstawimy okrąg, ale zanim to nastąpi wykreślimy jeszcze jedną linię pomocniczą, równoległą do poziomej. Dokonamy tego kopiując linię dolną w górę o 95 mm za pomocą polecenia Odsuń.


Rys. 4

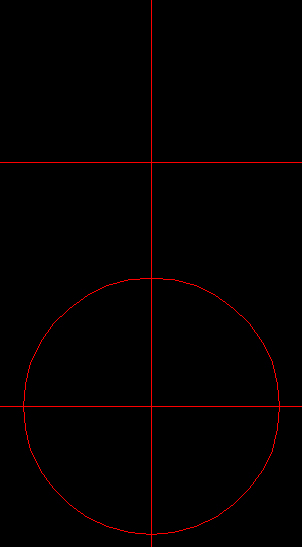

Następnym krokiem będzie narysowanie dużego okręgu o środku w punkcie przecięcia narysowanych linii pomocniczych.


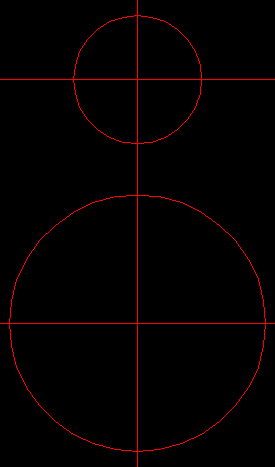

Rys. 5

< P>


Rys. 6

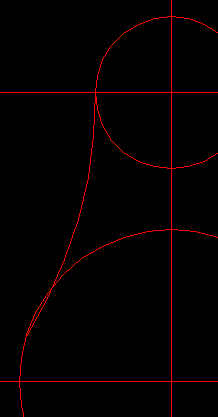

Mając wykreślone okręgi możemy narysować łuk łączący je -- wykorzystamy do tego celu narzędzie łuk, dające możliwość wykreślenia łuku poprzez wskazanie początku-końca i promienia. Proponuję kreślić łuk z zachowaniem następujących parametrów:

  • Początek łuku -- styczny do dolnego okręgu.
  • Koniec -- w punkcie przecięcia górnego okręgu z osią poziomą.
  • Promień łuku -- 145 mm.


Rys. 7

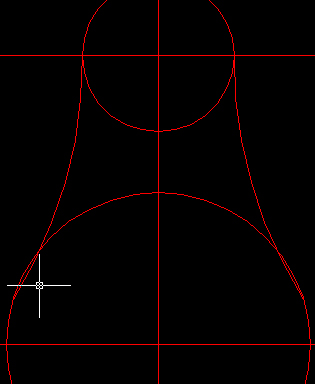

Po narysowaniu tego elementu dokonujemy jego odbicia względem osi pionowej z zastosowaniem Lustra. Teraz nasz szkic powinien wyglądać następująco.


Rys. 8

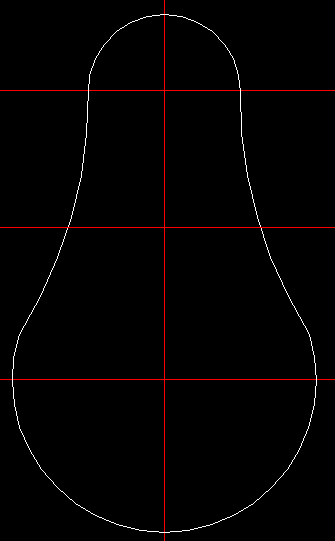

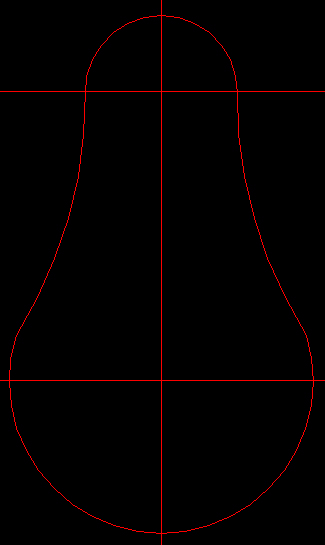

Obcinamy zbędne krawędzie i otrzymujemy następujący kształt.


Rys. 9

Jak widać, kształt ten cały czas jest na warstwie pomocniczej, warto więc przenieść obrys na warstwę konturów -- warstwa 0. Wykonujemy to według następującego algorytmu:

  • Zaznaczamy elementy do przeniesienia (1).
  • Klikamy przycisk Cechy (2).
  • W otwartym oknie wybieramy warstwę, na którą chcemy przenieść elementy (3,4).
  • Otrzymujemy element na nowej warstwie (5).


Rys. 10

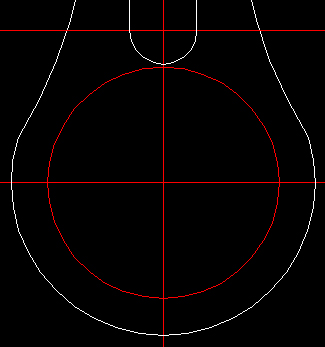

Jeśli mamy już narysowany zarys ogólny, czas narysować górne wycięcie. Zaczniemy od odsunięcia górnej linii pomocniczej w dół o 45 mm.


Rys. 11

Następnie rysujemy małe okręgi o środkach w miejscach wyznaczonych przez linie pomocnicze.


Rys. 12

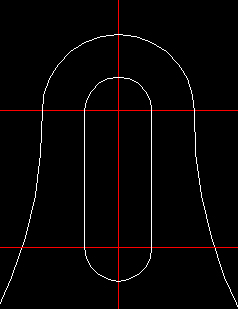

Kolejnym krokiem będzie narysowanie linii pionowych łączących kwadranty okręgów.


Rys. 13

Po odpowiednim poodcinaniu zbędnych elementów otworek zostanie przygotowany.


Rys. 14

Teraz pozostało tylko przeniesienie go na warstwę konturową.


Rys. 15

Został jeszcze rządek otworów u dołu uszczelki. Zrobimy to bardzo szybko. Narysujemy okrąg pomocniczy.


Rys. 16

Następnie przełączymy się na warstwę 0 w celu narysowania pierwszego małego otworu.


Rys. 17

Narysujemy go.


Rys. 18

Następnie, za pomocą polecenia Szyk, wstawimy 5 elementów na kącie 180 stopni względem środka okręgu pomocniczego. Zostało jeszcze przeniesienie linii osiowych z warstwy pomocniczej na osiową.


Rys. 19

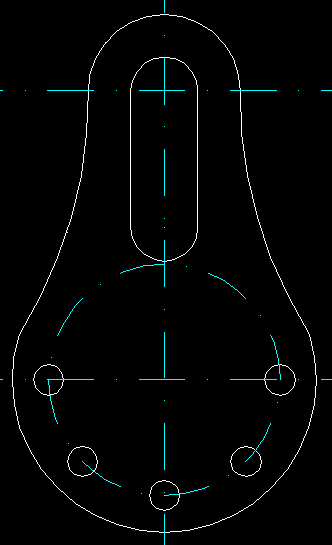

Ostatnia czynność to zwymiarowanie całości. W ten sposób powstaje nasza tytułowa uszczelka.

Na tym zakończę dzisiejszą lekcję. Na następnej nauczymy się podstaw drukowania w programie AutoCAD.

Lekcja 17 -- Wydruki



Dzisiejsza lekcja będzie niejako podsumowaniem całego cyklu poświęconego początkującym użytkownikom programu AutoCAD. Dotychczas, Drogi Czytelniku, dowiedziałeś się jak narysować projekt od podstaw. Teraz nadszedł czas na pokazanie swojej pracy inwestorowi, czyli czas drukowania efektów Twoich działań.

Zacznijmy zatem, dla podniesienia swoich umiejętności, od narysowania modelu, który będziemy później drukowali. Jak zwykle narysuję prosty model, pamiętając jednak o warstwach, kolorach i typach linii.


Rys. 1

Jak widać, na modelu znajduje się kilka wymiarów i są założone warstwy -- nie zależy mi na wykonaniu super dokładnego modelu, lecz na pokazaniu zasad efektywnego drukowania.

Kolejnym krokiem (po narysowaniu modelu) będzie przejście z obszaru modelu, w którym do tej pory rysowaliśmy, w obszar papieru. Aby tego dokonać, wciskamy zakładkę zatytułowaną Arkusz 1.


Rys. 2

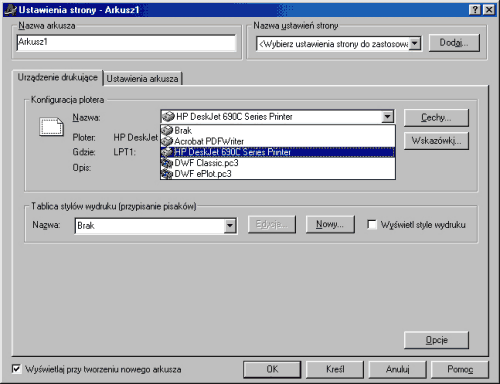

Z chwilą wejścia w obszar papieru pokaże się okno dialogowe pozwalające wybrać rodzaj drukarki.


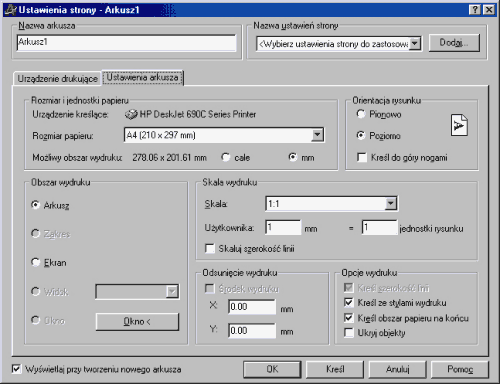

Rys. 3

Jedną z zalet tego okna dialogowego jest możliwość przejścia za pomocą odpowiedniej zakładki do ustawień arkusza papieru, na którym dokonamy wydruku. Możemy ustawić tu orientację papieru oraz skalę globalną dla naszego arkusza.


Rys. 4

Po zatwierdzeniu wszystkich opcji -- na początek proponuję wybrać opcje domyślne dla naszej drukarki systemowej -- naszym oczom ukaże się zdefiniowana kartka papieru z wstawionym w centralnym punkcie przygotowanym przez nas rysunkiem.


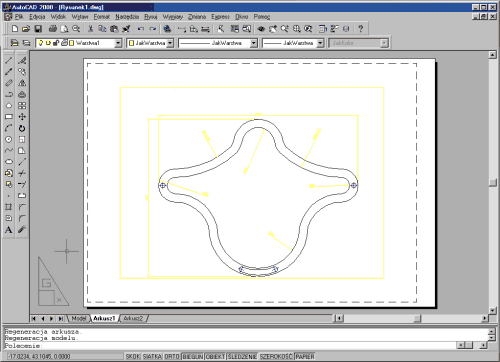

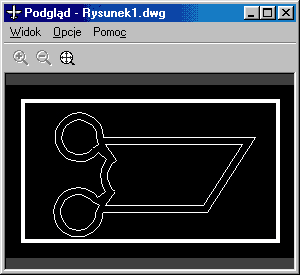

Rys. 5

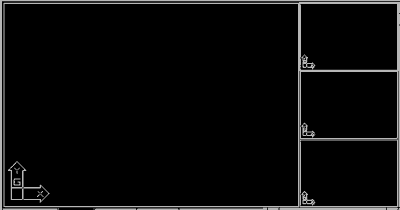

W taki sposób możemy wykonać całościowy rysunek, ale co zrobić, jeśli chcemy pokazać pewne fragmenty z bliska? Ano, i na to jest sposób. Pokażę teraz, jak przygotować wydruk zawierający tak zwane rzutnie. Dzięki nim będziemy mogli pokazać detale rysunkowe w różnej skali oraz rozmieścić rzutnie w taki sposób, aby w pełni wykorzystać nasz arkusz rysunkowy. Przejdźmy zatem do zakładki Arkusz 2, zatwierdźmy ustawienia kartki i drukarki oraz usuńmy nasz zdefiniowany obszar wydruku tak, aby otrzymać pustą kartkę. W tej chwili możemy zacząć definiować własne rzutnie, w których umieścimy interesujące nas fragmenty rysunku w odpowiedniej skali.

Aby ułatwić sobie generowanie rzutni, proponuję wyciągnąć na pulpit pasek narzędzi Rzutnie.


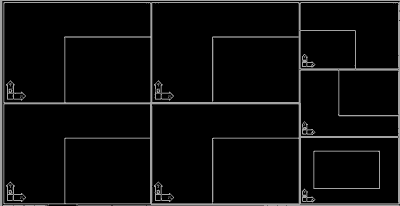

Rys. 6

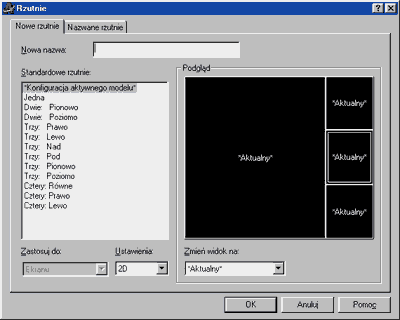

Pasek ten pozwala na zarządzanie rzutniami, definiowanie nowych rzutni oraz ustalanie skali w już zdefiniowanych rzutniach.

Wypróbujmy zatem "nową zabawkę" -- narysujmy dowolny kształt, np. prostokąt, w dowolnym miejscu na naszej białej kartce. Następnie, za pomocą ikonki zatytułowanej przekształć obiekt w rzutnie


Rys. 7

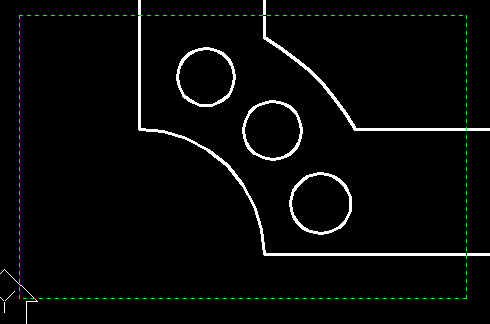

zamieńmy narysowany kształt w rzutnię -- w nowej rzutni, praktycznie od razu, pojawi się narysowany przez nas rysunek. Teraz możemy bez przeszkód ustawić jego skalę za pomocą menu rozwijanego, które znajduje się na naszym pasku.


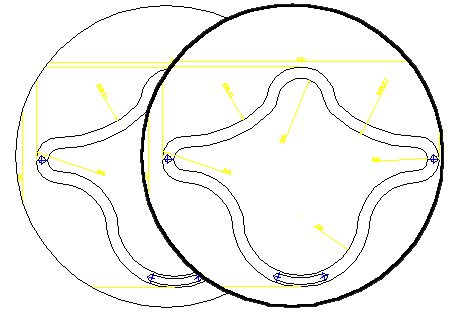

Rys. 8

Ktoś może powiedzieć: OK, ale po ustawieniu skali rysunek zniknął!

Tak, ale jesteś w stanie go znaleźć za pomocą narzędzia Pan (popularna łapka). Jeśli dwa razy klikniesz wewnątrz zdefiniowanej rzutni, jej obwódka zmieni się na pogrubioną.


Rys. 9

Wtedy możesz dowolnie edytować rysunek tak, jak w obszarze modelu -- wystarczy przesunąć rysunek łapką w odpowiednie miejsce i już. Jak widać, rzutnie mogą być prostokątne lub nie -- możemy je tworzyć z zastosowaniem polilinii. Nasza inwencja twórcza oraz zmysł artystyczny daje tu szerokie pole do popisu. Arkuszy, na których przedstawimy nasz rysunek, również możemy zdefiniować kilka.

AutoCAD -- kurs dla średniozaawansowanych

Lekcje dla użytkowników średniozaawansowanych są naturalnym rozszerzeniem wiadomości, które posiedli podczas przerabiania pierwszej części kursu. W tej chwili potrafią narysować proste projekty, lecz nie potrafią jeszcze skonfigurować własnego stanowiska pracy, nie potrafią również korzystać z narzędzi służących do ustawiania stylów pewnych funkcji oraz nie wiedzą nic na temat automatyzowania swojej pracy. Tych rzeczy dowiedzą się właśnie z cyklu "dla średniaków".

Dwie lekcje w całości poświecam pisaniu w AutoCAD-zie, ponieważ wielu użytkowników ma z tym nie lada problem.

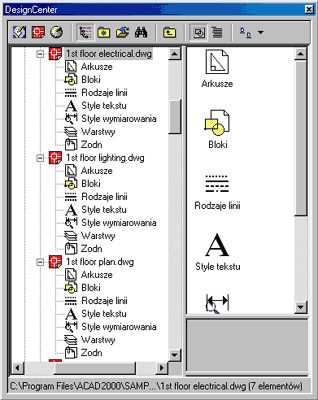

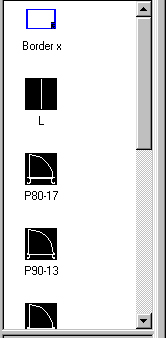

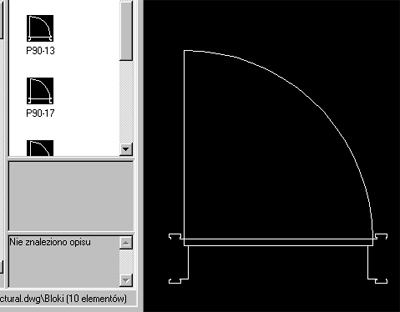

Jednym z ułatwień wprowadzonych w AutoCAD-zie 2000 jest Centrum danych projektowych (Design center) -- jedna lekcja jest w całości poświęcona temu narzędziu.

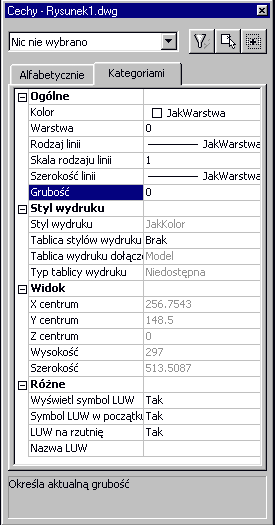

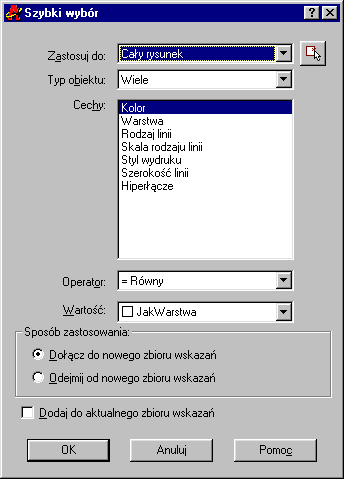

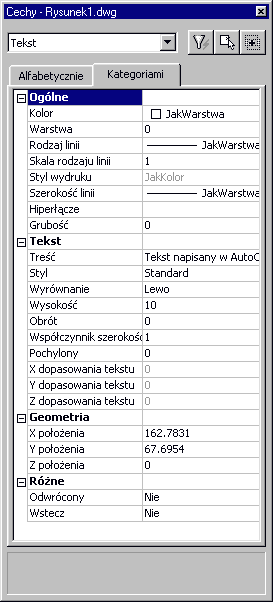

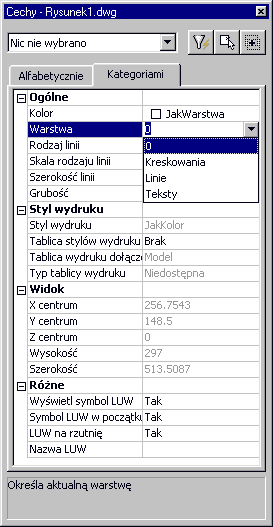

Kolejnym narzędziem, które omówiono w całości jest okienko cech, pozwalające na dostosowywanie obiektów do potrzeb rysunku.

        I.            Część I -- Praca z tekstem

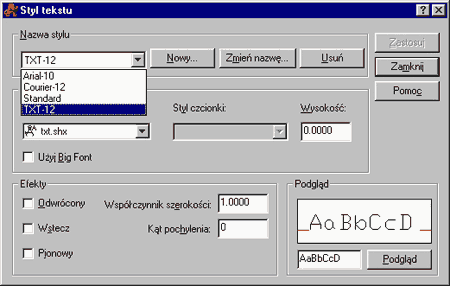

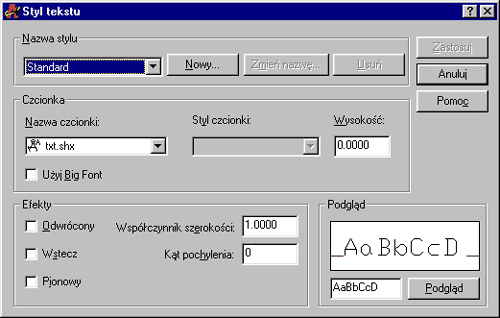

                               1.            Lekcja 1 -- Napisy i teksty

                                                         §            funkcja DTEKST, TEKST,

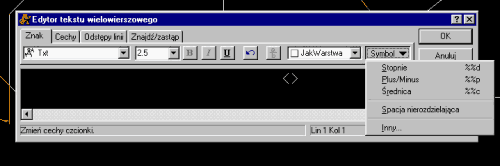

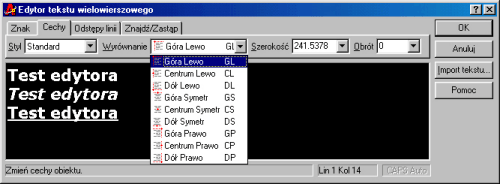

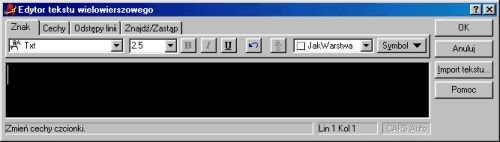

                                                         §            funkcja WTEKST,

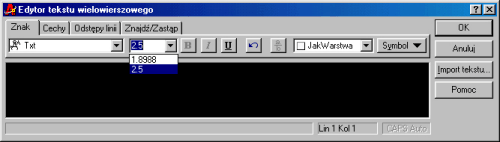

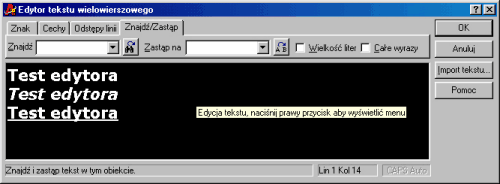

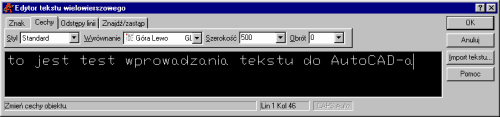

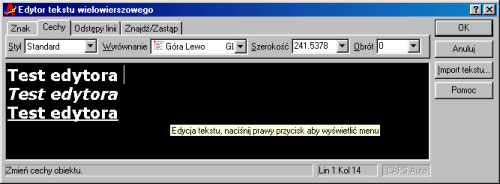

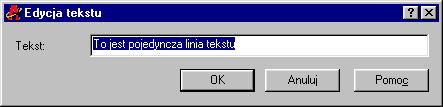

                                                         §            edytor napisów,

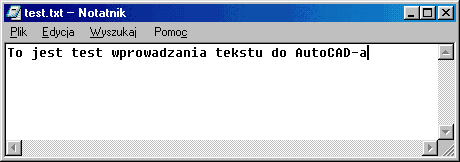

                                                         §            wczytywanie pliku tekstowego przygotowanego poza programem AutoCAD.

                               2.            Lekcja 2 -- Komplikujemy pisanie

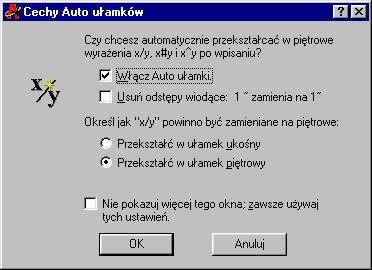

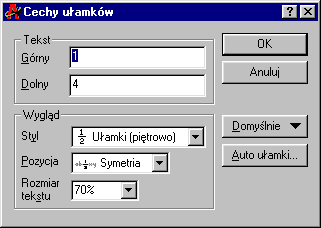

                                                         §            zapisywanie ułamków,

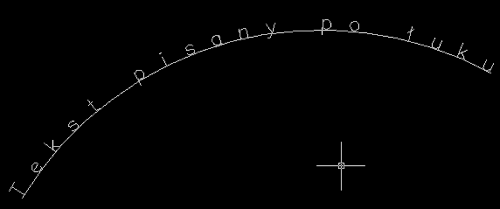

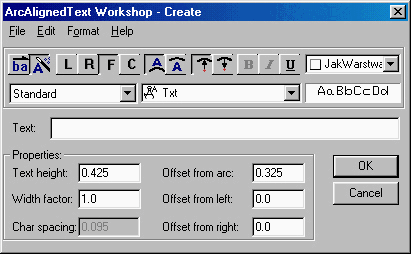

                                                         §            pisanie tekstów łukowych,

                                                         §            modyfikacje napisów z zastosowaniem funkcji ODTEKST,

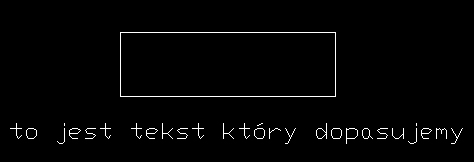

                                                         §            dopasowanie szerokości napisu,

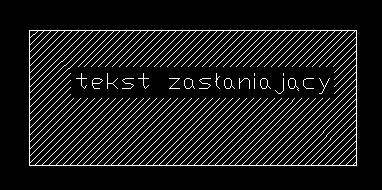

                                                         §            zasłanianie obiektu napisem,

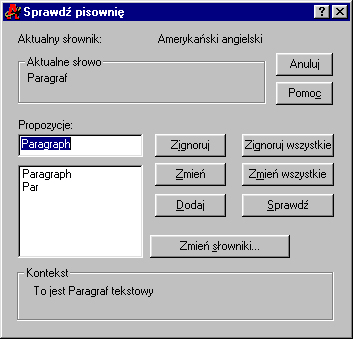

                                                         §            sprawdzanie pisowni.

     II.            Część II -- Dopasowywanie AutoCAD-a

                               1.            Lekcja 3 -- Dostosowywanie wyglądu programu do własnych potrzeb

                                                         §            wyciąganie pasków narzędzi,

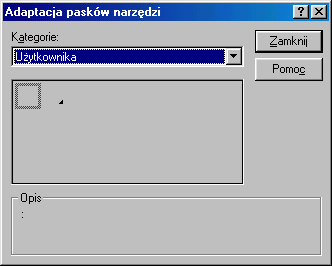

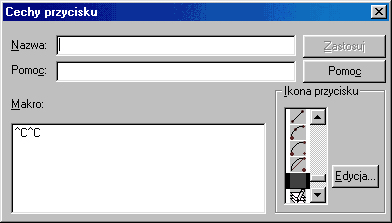

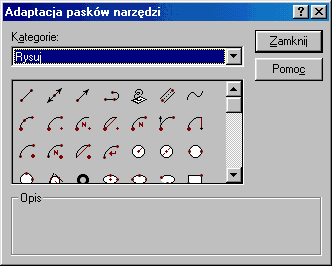

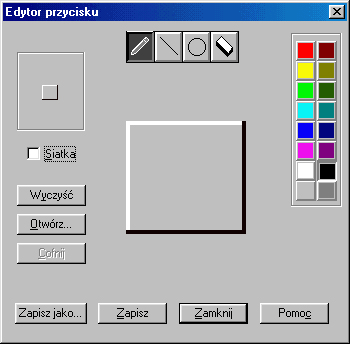

                                                         §            tworzenie własnych pasków narzędzi,

                                                         §            edycja pliku acad.pgp.

                               2.            Lekcja 4 -- Cechy

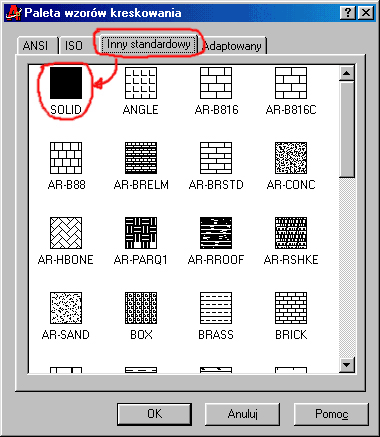

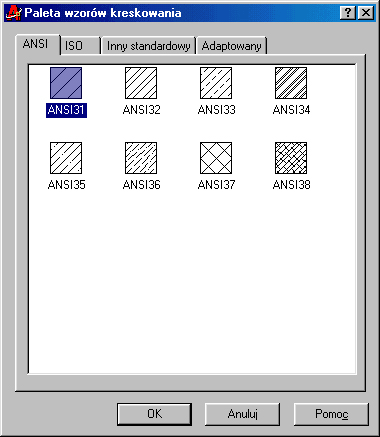

                               3.            Lekcja 5 -- Kreskowanie, wypełnianie obszarów, styl kreskowania

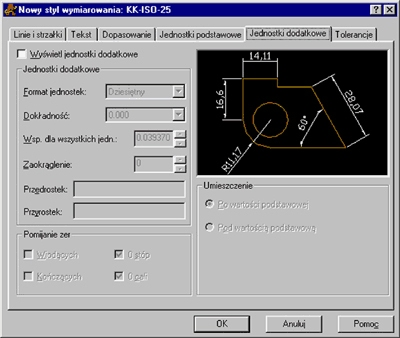

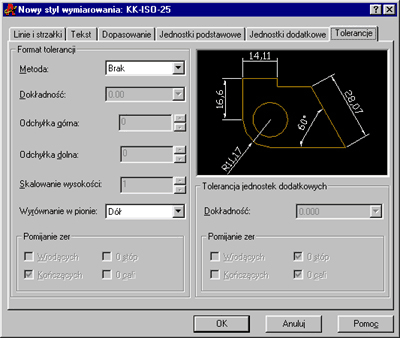

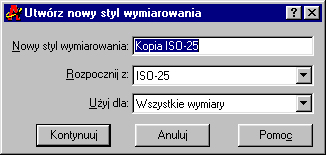

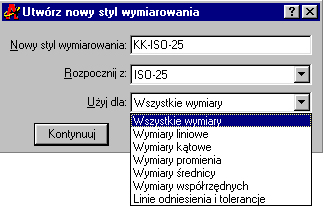

                               4.            Lekcja 6 -- Styl wymiarowania

                               5.            Lekcja 7 -- Style -- kolejny krok

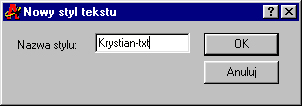

                                                         §            styl tekstu,

                                                         §            styl multilinii,

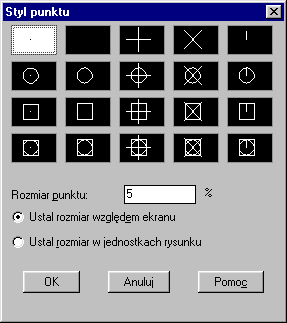

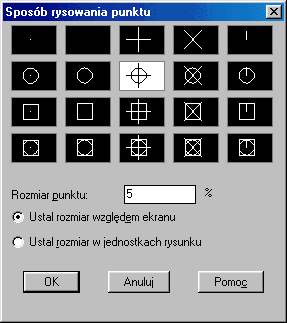

                                                         §            styl punktu.

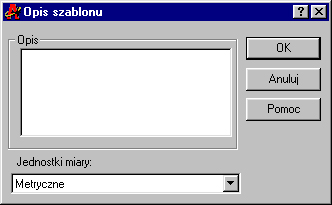

                               6.            Lekcja 8 -- Tworzenie własnego szablonu rysunkowego

   III.            Część III -- Oglądać lepiej i łatwiej

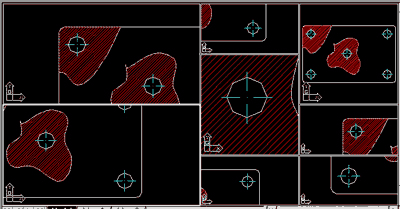

                               1.            Lekcja 9 -- Zaawansowane funkcje oglądania rysunku, widoki, podgląd dynamiczny

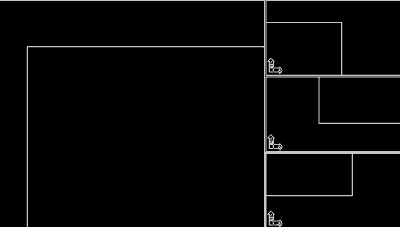

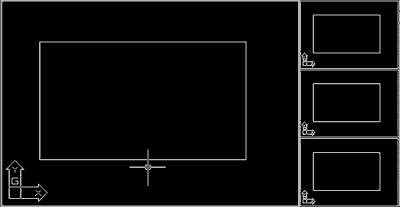

                               2.            Lekcja 10 -- Rzutnie w obszarze modelu i praca z nimi

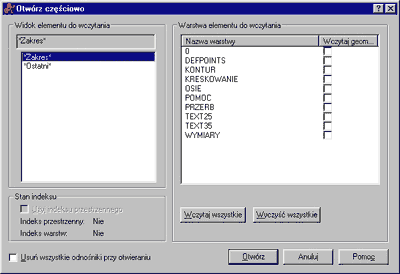

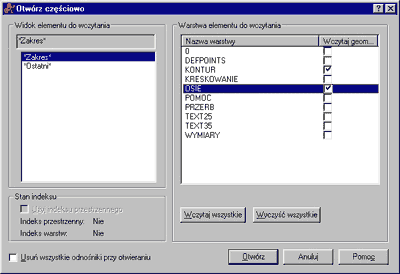

                               3.            Lekcja 11 -- Częściowe wczytywanie rysunku

    IV.            Część IV -- Komunikacja z rysunkiem i innymi programami

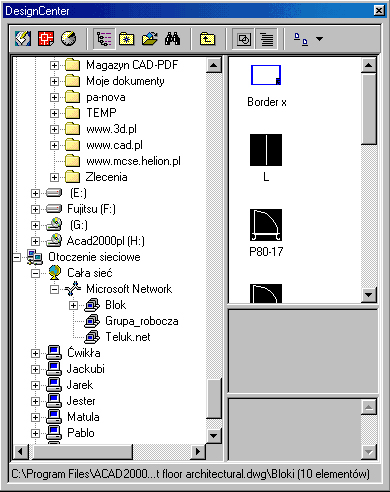

                               1.            Lekcja 12 -- Centrum Danych Projektowych (Design Center)

                               2.            Lekcja 13 -- Eksport danych z AutoCAD-a

                               3.            Lekcja 14 -- Przestrzeń AutoCAD-a -- wstęp do 3D

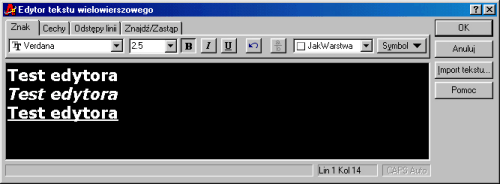

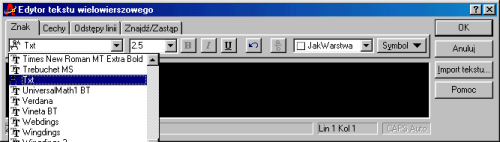

Lekcja 1 -- Napisy i teksty

Dzisiejsza lekcja zapoczątkuje kolejny etap naszej nauki AutoCAD-a. Tworząc lekcje dla średniozaawansowanych użytkowników tego programu zakładam, że czytający przerobił materiał zawarty w dziale dla początkujących i że nie sprawił mu on kłopotu. Zgodnie z zasadą przyjętą w poprzedniej części cyklu nie będę omawiał wszystkich opcji danej komendy czy narzędzia, pokażę natomiast elementy najczęściej wykorzystywane. Powinno to zachęcić czytelnika do samodzielnego eksperymentowania z programem, a w razie konieczności do sięgnięcia po bardziej zaawansowaną literaturę fachową.

Ale dość tych przydługich wstępów - pora zabrać się do pracy. Dzisiejsza lekcja będzie w całości poświęcona napisom w AutoCAD-zie. Omówię komendy DTEKST, TEKST oraz WTEKST, przy której opiszę edytor napisów stosowany w AutoCAD-zie. Na koniec lekcji dowiemy się, w jaki sposób wczytać tekst przygotowany w innym programie.

funkcja DTEKST, TEKST

Zaczniemy od komendy DTEKST -- polecenie to pozwala na wprowadzenie prostego napisu składającego się z jednej linii tekstu. Polecenie pozwala również na umieszczanie napisów w różnych miejscach ekranu praktycznie nie wychodząc z raz uruchomionej funkcji. Aby zrozumieć zasadę działania polecenia, proponuję wykonać proste ćwiczonko, a mianowicie -- wprowadzić tekst w postaci napisu AutoCAD. Aby tego dokonać, wpisujemy w linii komend polecenie DTEKST lub TEKST -- w AutoCAD-zie 2000 działają one jednakowo -- wciskamy Enter i czytamy, co program ma nam do powiedzenia. Program poprosi o wskazanie punktu początkowego naszego tekstu, wskażmy, zatem, dowolny punkt na ekranie. Następne pytanie będzie dotyczyło wysokości tekstu. Aby nasz tekst był widoczny, wprowadźmy tu wartość 10. Kolejnym krokiem będzie podanie kąta obrotu tekstu -- tę wartość pozostawmy bez zmian. Po przejściu przez etap konfiguracji możemy wpisać z klawiatury nasz tekst, czyli AutoCAD. Jeśli teraz kliknę dowolne miejsce ekranu, AutoCAD przeniesie w to miejsce punkt początkowy nowej linii tekstu i będę mógł napisać nowy tekst.

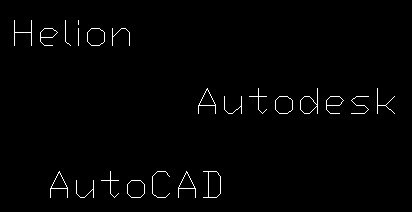

Rys. 1

Aby zakończyć działanie narzędzia, wciskamy dwukrotnie klawisz Enter. Wnikliwy obserwator zauważy zapewne, że nie omówiłem wszystkich opcji tego polecenia. Jak już wspomniałem wcześniej, zachęcam do eksperymentowania. Nie chcę zanudzać czytelnika opisami funkcji, serwowanymi przez podręczniki, chcę natomiast pokazać metodę korzystania z narzędzia. Dobra, dość tłumaczenia się, walczmy z następną funkcją.

funkcja WTEKST

Kolejną komendą, jaka zostanie omówiona na łamach tej lekcji będzie polecenie WTEKST pozwalające na tworzenie paragrafów tekstowych. Polecenie to można wywołać na kilka sposobów, np. poprzez wciśnięcie ikonki.

lub wpisanie polecenia WTEKST bezpośrednio w linii komend. W tym przypadku pozostawiam pełną dowolność -- osobiście korzystam z ikonki, więc po jej wciśnięciu AutoCAD prosi o podanie obszaru, w którym będzie się znajdował nasz tekst. Po rozciągnięciu odpowiedniej ramki.


Rys. 2

program automatycznie uruchamia Edytor tekstu wielowierszowego służący do wpisania odpowiedniego tekstu zapełniającego zaznaczony obszar.


Rys. 3

edytor napisów

Jak widać, edytor jest podobny praktycznie do każdej aplikacji Windowsowej, więc jego obsługa nie powinna nastręczać większych trudności. Dla pełnej jasności opiszę funkcje zawarte w narzędziu edytora, ponieważ wbrew pozorom będziemy z niego bardzo często korzystali podczas pracy projektowej. Tak więc -- do pracy.

Edytor tekstu wielowierszowego pozwala na praktycznie nieograniczone interwencje w pisany tekst. Kolejne możliwości edycyjne są zgrupowane w postaci zakładek -- zacznę od przybliżenia pierwszej zakładki Znak. Zakładka ta pozwala na zmianę wyglądu wprowadzanych tekstów -- za jej pomocą możemy zmienić czcionkę.


Rys. 4

Możemy zmienić również rozmiar czcionki.


Rys. 5

Oczywiście, zakładka ta pozwala również na wprowadzenie podkreśleń, pogrubień i pochyleń edytowanego tekstu.


Rys. 6

Edytor pozwala na zmianę koloru tekstów oraz na dodawanie do nich znaków specjalnych -- symboli.


Rys. 7

Kolejna zakładka -- Cechy -- pozwala na określenie parametrów edytowanego paragrafu.


Rys. 8

Za jej pomocą jesteśmy w stanie zmienić styl napisu, sposób wyrównania go, szerokość paragrafu oraz kąt obrotu.


Rys. 9

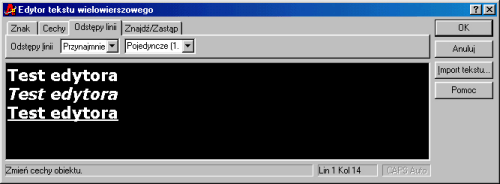

Kolejna zakładka -- Odstępy linii -- pozwala na określenie odstępu pomiędzy wierszami paragrafu.


Rys. 10

Ostatnia zakładka Edytora tekstu wielowierszowego pozwala na wyszukanie ciągu znaków i zastąpienie go innym.


Rys. 11

wczytywanie pliku tekstowego przygotowanego poza programem AutoCAD

Ufff, przebrnęliśmy etap opisu okna dialogowego edytora, pora więc na odrobinę zabawy. Wczytamy sobie do AutoCAD-a tekst przygotowany w programie zewnętrznym. Otwieramy Notatnik i wpisujemy interesujący nas tekst.


Rys. 12

Teraz klikamy znaną nam już ikonkę

i wskazujemy obszar paragrafu. Po tych zabiegach otwiera się okno Edytora tekstu wielowierszowego -- klikamy przycisk Import tekstu ... W pokazanym okienku wybieramy interesujący nas plik tekstowy i klikamy OK.


Rys. 13

Importowany tekst automatycznie pojawia się w edytorze.


Rys. 14

Na tym kończę dzisiejszą lekcję i zapraszam do czytania kolejnych lekcji dla "średniaków".

Lekcja 2 -- Komplikujemy pisanie



Poprzednia lekcja dotyczyła napisów w AutoCAD-zie -- omówiłem w niej podstawy wstawiania napisów do rysunku. Dzisiejsza lekcja będzie o bardziej skomplikowanych aspektach wstawiania napisów do rysunku.

zapisywanie ułamków

Rozpoczniemy sobie od wstawienia ułamków do tworzonego rysunku. Jak zapewne się domyślasz, Drogi Czytelniku, skorzystamy z Edytora tekstu wielowierszowego w celu przygotowania ułamków. Wstawianie ułamków jest uwarunkowane zastosowaniem odpowiedniego znaku oznaczającego dany typ ułamka. Poniżej przedstawię oznaczenia stosowane w AutoCAD-zie odnośnie wprowadzanych ułamków.


Rys. 1

A w jaki sposób uzyskać tak pięknie wyglądające ułamki? -- ano, w taki: wpisujemy w Edytorze tekstu wielowierszowego przykładowo następującą frazę:

następnie zaznaczamy cały wpisany tekst i naciskamy

W rezultacie tych działań dostajemy zapis ułamkowy

AutoCAD pozwala na autokonwersję wpisywanych liczb na ułamki. Jeśli pierwszy raz wpisujemy ciąg liczb oddzielonych znakiem /, ^ lub #, AutoCAD zadaje użytkownikowi pytanie odnośnie wprowadzania automatycznej zamiany liczb na ułamek -- robi to w formie okna dialogowego. Proponuję w oknie tym przeprowadzić poniższe ustawienia.


Rys. 2

OK, teraz wiemy jak wstawiać ułamki, ale pozostaje pytanie: jak je edytować, kiedy są już wpisane? Nic prostszego -- klikamy tekst zawierającym ułamek, pojawia się automatycznie okno Edytora tekstu wielowierszowego, następnie klikamy prawym klawiszem myszy edytowany ułamek i wybieramy opcję Cechy. Teraz w oknie dialogowym możemy dowolnie modyfikować ułamek.


Rys. 3

pisanie tekstów łukowych

Kolejnym elementem, jaki omówię w tym opracowaniu, będzie możliwość tworzenia napisów na łuku. Pragnę jednocześnie rozczarować właścicieli AutoCAD-a 2000i -- pakiet Express, za pomocą którego narysujemy tekst na łuku nie jest dostarczany do tej wersji AutoCAD-a i trzeba go doinstalowywać ręcznie.

Narysujmy łuk o dowolnych parametrach. Następnie wybierzmy z menu Express -> Text -> Arc Aligned Text. Po uruchomieniu tej opcji naszym oczom ukaże się okno dialogowe pokazane poniżej.


Rys. 4

W oknie tym wpisujemy odpowiedni tekst, dokonujemy jego przygotowania i klikamy OK. Efekt naszego działania jest przedstawiony poniżej.


Rys. 5

modyfikacje napisów z zastosowaniem funkcji ODTEKST

W związku z częstą koniecznością edytowania wprowadzonego tekstu za pomocą różnych narzędzi proponuję edycję napisów z zastosowaniem polecenia ODTEKST. Jest to narzędzie pozwalające na edycję praktycznie każdego tekstu niezależnie, czy został wprowadzony jako pojedyncza linia tekstu, czy jako paragraf. Po wpisaniu polecenia w linii komend program prosi o wskazanie tekstu, który ma być edytowany. Jeśli wskazany tekst został wprowadzony jako pojedyncza linia, pojawi się następujące okno,


Rys. 6

w którym można dokonać edycji tekstu. Jeśli zaś tekst został wprowadzony jako paragraf, zostanie otwarte okno Edytora tekstu wielowierszowego.

dopasowanie szerokości napisu

Jakże często zdarza się, że musimy dopasować tekst do istniejącego już rysunku, np. tabliczki rysunkowej. Mamy na wejściu element, do którego chcemy dopasować tekst i tekst, który nijak nie pasuje.


Rys. 7

Co w takim przypadku zrobić? Ano skorzystać ze zbawiennych narzędzi Ekspress. Mając przygotowane elementy i tekst, klikamy kolejno narzędzia Express -> Text -> Tekst Fit i postępujemy zgodnie z poleceniami pojawiającymi się w pasku komend:

1.       Zaznaczmy tekst, który ma zostać dopasowany do odpowiedniego elementu.

2.       W odpowiedzi na polecenie Specify end point or [Start Point]: wciskamy literę s, aby zaznaczyć, że chodzi o wskazanie punktu początkowego.

3.       Wskazujemy nowy punkt startowy wewnątrz obszaru, w który chcemy wpasować element tekstowy.

4.       Wskazujemy punkt końcowy wewnątrz tego obszaru. Gotowe.


Rys. 8

zasłanianie obiektu napisem

Kolejnym narzędziem z pakietu Ekspres, które omówię, jest narzędzie pozwalające na zasłonięcie obiektu np. kreskowanego tekstem. Jest to użyteczne np. podczas opisywania pokoi.

Przygotowujemy sobie napis, wybieramy polecenie Express -> Text -> Text Mask, następnie wskazujemy przygotowany tekst i możemy spokojnie przesłonić nim zakreskowany obszar.


Rys. 9

Jeszcze raz pragnę przypomnieć, że pakiet Express jest właściwie demonstracją możliwości VBA w AutoCAD-zie i nie występuje w AutoCAD-zie 2000i. Można go legalnie doinstalować do AutoCAD-a 2000i kopiując odpowiednie foldery w odpowiednie miejsca.

sprawdzanie pisowni

Ostatnim elementem, jaki omówię podczas tej lekcji, będzie sprawdzanie pisowni w AutoCAD-zie 2000. Jak każdy z nas niejednokrotnie się przekonał, człowiek jest istota omylną i robi błędy ortograficzne. Z tego powodu firma Autodesk wyposażyła swoje oprogramowanie w pakiet sprawdzający pisownię -- niestety program jest wyposażony jedynie w słownik ortograficzny języka angielskiego. Nic jednak straconego, ponieważ użytkownik sam może stworzyć interesujący go słownik z odpowiednią ilością używanych słów. Aby uruchomić sprawdzanie pisowni, klikamy kolejno Narzędzia -> Pisownia. Program prosi o wybranie odpowiednich elementów do sprawdzenia i w razie konieczności podaje użytkownikowi alternatywy.


Rys. 10

Lekcja 3 -- Dostosowywanie wyglądu programu do własnych potrzeb



Dwie poprzednie lekcje opisywały w miarę dokładnie najczęściej używane narzędzia służące do edycji tekstu -- teraz praktycznie znamy już wszystkie narzędzia edycyjne oraz wszystkie narzędzia rysunkowe wraz z tymi, które służą do edycji tekstu. Wiemy, z jakich narzędzi korzystamy najczęściej, więc dobrze byłoby je mieć stale na ekranie w postaci jednego paska narzędziowego lub pokazywać je i zwijać w zależności od potrzeb. Podczas tej lekcji pokażę jak wyciągać i chować paski narzędziowe, jak tworzyć własne paski i ikony oraz jak pójść jeszcze o krok dalej i pracować z wykorzystaniem danych zawartych w pliku acad.pgp.

wyciąganie pasków narzędzi

Zacznijmy więc od pokazania, w jaki sposób wyciągamy poszczególne standardowe paski narzędzi dostarczane wraz z AutoCAD-em. Aby nie przedłużać, klikamy kolejno Widok -> Paski narzędzi... i AutoCAD raczy nas okienkiem dialogowym przedstawionym poniżej.


Rys. 1

W okienku tym są zebrane, jak już mówiłem, wszystkie standardowe paski narzędzi. Aby uruchomić dowolny z nich, wystarczy kliknąć kwadracik umieszczony obok nazwy w taki sposób, aby pojawił się krzyżyk. Pola pasków narzędzi nie uruchomionych w danej chwili pozostają puste.


Rys. 2

Jak widać, wyciąganie pasków jest bardzo łatwe. Ich usuwanie również, ponieważ gasimy pasek poprzez naciśnięcie

lub poprzez usunięcie zaznaczenia w omawianym wcześniej oknie dialogowym.

tworzenie własnych pasków narzędzi

No tak, ale standardowe paski narzędzi zawierają wiele opcji, z których nigdy nie korzystamy. Warto więc utworzyć własny pasek narzędzi, który będzie zawierał wyłącznie użyteczne narzędzia. Aby tego dokonać, otwieramy znane już okno zatytułowane Paski narzędzi. Klikamy przycisk Nowy i AutoCAD otwiera okienko dialogowe pozwalające na zatytułowanie nowego paska.


Rys. 3

Nasz pasek nazywamy w taki sposób, by odróżniał się od standardowych pasków. Mój został nazwany imieniem Krystian. Po potwierdzeniu nazwy paska AutoCAD automatycznie uruchamia namiastkę paska narzędziowego.


Rys. 4

Teraz mamy pole do popisu, nie jesteśmy właściwie niczym skrępowani. Możemy dodawać do naszego paska praktycznie wszystkie ikonki, jakimi dysponuje AutoCAD oraz tworzyć swoje własne, do których podepniemy odpowiednie polecenia. Wstawianie ikonek do paska jest proste: klikamy klawisz Dostosuj w okienku Paski narzędzi i naszym oczom ukazuje się okno dialogowe zawierające wszystkie praktycznie ikony. Są one pogrupowane na istniejące paski narzędzi, co jeszcze bardziej ułatwia znalezienie właściwego narzędzia, które następnie przeniesiemy do naszego paska.


Rys. 5

Przenoszenie poszczególnych ikon do naszego paska jest proste -- łapiemy ikonkę i przenosimy ją do nowego paska. Dokowanie ikonki potwierdza pokazany poniżej znak.


Rys. 6

Usuwanie ikon z paska przeprowadzamy dokładnie w przeciwnym kierunku, z tą różnicą, że usuwając ikonki możemy przenosić je na obszar roboczy.

Teraz zajmiemy się tworzeniem własnego przycisku. Mając otwarte okienko Paski narzędzi i uruchomiony nasz pasek narzędzi klikamy przycisk Dostosuj i w okienku Adaptacja pasków narzędzi znajdujemy pozycję Użytkownika w liście rozwijanej Kategorie.


Rys. 7

Następnie przenosimy pusty klawisz na nasz pasek.


Rys. 8

W kolejnym kroku klikamy nasz nowy pusty klawisz prawym przyciskiem myszy. Otwiera się okienko dialogowe pozwalające nadać nazwę nowemu przyciskowi, uruchomić odpowiednie narzędzie oraz edytor graficzny, który zastosujemy do rysowania po przycisku.


Rys. 9

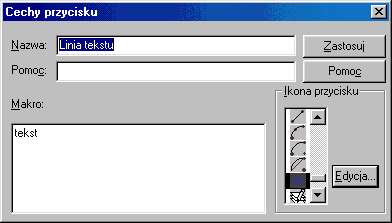

Zatem, nie marnując czasu, nazwijmy nasz przycisk w sposób odpowiedni do używanej funkcji. Proponuję, aby funkcją dodaną do przycisku było polecenie TEKST. Polecenie TEKST wpiszemy w okno dialogowe Makro.


Rys. 10

Teraz musimy jedynie narysować ładny obrazek na klawiszu -- w tym celu wciskamy klawisz Edycja i AutoCAD automatycznie otworzy przed nami Edytor przycisku.


Rys. 11

Z jego pomocą narysujemy sobie ikonkę.


Rys. 12

Po jej naciśnięcu będziemy mogli bez przeszkód korzystać z polecenia TEKST.

edycja pliku acad.pgp

Ostatnim z tematów, jaki poruszę na łamach tej lekcji będzie edycja pliku acad.pgp i korzystanie z niego. Plik ten jest często używany przez bardzo zaawansowanych użytkowników. Stosowanie pliku pozwala na całkowite usunięcie pasków narzędziowych w celu jeszcze lepszego wykorzystania ekranu monitora jako powierzchni rysunkowej. Plik ten zawiera definicje zewnętrznych poleceń AutoCAD-a. Jest on zwykłym plikiem tekstowym i można go dowolnie modyfikować dodając własne skróty do istniejących poleceń AutoCAD-a.

Na tym zakończę dzisiejszą lekcję. Dostosujcie AutoCAD-a do własnych potrzeb i przygotujcie się na następny raz -- będzie mowa o cechach.

Lekcja 4 -- Cechy

Wiemy już, że nie taki AutoCAD straszny, jak go malują. Potrafimy dokonać wielu sztuczek z tekstami, wiemy również, jak dostosować program do własnych potrzeb. Dzisiaj kolej na omówienie polecenia Cechy. Ktoś może zapytać, dlaczego temu poleceniu chcę poświęcić całą lekcję? Z prostego powodu -- nieraz uratowało mnie ono z opresji. Jak wiemy, błędy zdarzają się każdemu, a polecenie to pozwala na poprawianie wyników działania wielu opcji, praktycznie bez zmieniania czegokolwiek w samym procesie kreślenia.

Okienko Menedżera cech można otworzyć na kilka sposobów -- ja wybiorę najprostszy, czyli skorzystam z ikony:

Po jej kliknięciu zostanie otwarte okno Cechy.


Rys. 1

Jak widać, okno zostało przygotowane z myślą o wygodzie użytkownika. Zgrupowane w nim cechy obiektów zostały podzielone na odpowiednie kategorie. Jeśli jednak użytkownik woli, można je pogrupować w porządku alfabetycznym. Służą do tego poręczne zakładki:


Rys. 2

Postaram się przybliżyć zastosowania tego okna -- nie warto rozwodzić się nad poszczególnymi cechami, ponieważ są one zmienne -- zależą od interesującego nas obiektu. Najpierw zastanówmy się nad linią -- powiedzmy, że rysujemy duży projekt i w pewnym momencie dociera do nas, iż jakaś linia nie leży na tej warstwie, na której powinna. Co teraz? Pierwsza myśl: muszę przerysować całość. Po co jednak wpadać w panikę, skoro mamy okno Cechy? Klikamy pokazany powyżej przycisk i program otwiera okno Menedżera cech. W oknie tym klikamy ikonę Wybierz obiekty:

i wskazujemy obiekty, których cechy mają zostać zmienione. Najczęściej zmienianą cechą będzie warstwa, na której właśnie jest umieszczony dany element. Zatem po zaznaczeniu linii do zamiany, znajdujemy w oknie Cechy cechę Warstwa i nadajemy jej nową, interesującą nas wartość.


Rys. 3

Jak widać na powyższym rysunku, istnieje wiele możliwości zmiany cech linii. Mimo to ja najczęściej używam tego właśnie okna do zmiany warstwy, na której linia jest aktualnie przechowywana.

Znacznie więcej możliwości zmiany cech daje nam edycja tekstu. Oprócz umieszczenia tekstu na niewłaściwej warstwie, często występują błędy zwane literówkami i wtedy, moim zdaniem, najlepszym narzędziem edycji tekstu w celu jego poprawy jest zastosowanie Menedżera cech. Daje on możliwość edycji tekstu, zmiany jego wymiarów oraz stylu, w jakim dany tekst został napisany. Postarajmy się teraz wykonać ćwiczenie polegające na jednoczesnej zmianie kilku parametrów wprowadzonego tekstu. Zaczynamy od wprowadzenia tekstu z celowym błędem -- ja dodam na końcu wiersza znaki ":)".


Rys. 4

Jakie więc zmiany chcemy wprowadzić w napisie? Zmniejszymy jego wysokość, przeniesiemy go na inną warstwę, zatytułowaną Tekst, oraz usuniemy uśmieszek. Do pracy! Zmian będziemy dokonywać po kolei, a cała operacja zajmie najwyżej minutę. Zacznijmy od uruchomienia Menedżera cech. Następnie wybierzmy napis -- okienko Cechy automatycznie zmieni swój wygląd, dostosowując spis cech do obiektu typu tekst.


Rys. 5

W otwartym oknie zmienimy kolejno cechy, o których wspominaliśmy, tzn.:

1.       warstwę, na której leży tekst


Rys. 6

2.       treść napisu


Rys. 7

3.       wielkość samego napisu


Rys. 8

Tak powinien wyglądać gotowy napis:


Rys. 9

Nie trzeba już chyba przekonywać nikogo, że słuszną decyzją było poświęcenie całej lekcji temu jednemu poleceniu. Ale warto omówić jeszcze jedną zaletę tego narzędzia. Otóż Menedżer cech posiada pewne bardzo użyteczne narzędzie, a mianowicie Szybki wybór. Co to takiego? Wyobraźcie sobie bardzo skomplikowany projekt z całym mnóstwem warstw i umieszczonych na nich obiektów. Szef wymyślił sobie zmianę dowolnej cechy wszystkich tekstów na rysunku. I co? Nie wystarczy przecież usiąść i płakać. W takiej sytuacji należy skorzystać właśnie z narzędzia Szybki wybór, znajdującego się w oknie Menedżera cech. Aby uruchomić to narzędzie, należy kliknąć ikonę.

co spowoduje otwarcie widocznego poniżej okna dialogowego.


Rys. 10

W oknie tym można szybko wybrać np. wszystkie teksty o wysokości równej 5 czy też większej od 10. Umożliwia ono szybkie wybranie np. linii leżących na warstwie 0, czy też okręgów o promieniu mniejszym od 2. Jak widać, narzędzie to jest bardzo przydatne i pozwala na nieograniczony wybór spośród wielu linii i napisów.

Lekcja 5 -- Kreskowanie, wypełnianie obszarów, styl kreskowania



Poprzednia lekcja w całości została poświęcona zagadnieniu cech. Na dzisiejszej omówimy wyłącznie temat kreskowania. Kreskowanie pomaga w zapełnieniu wybranego obszaru ustalonym wzorem i z tego powodu jest używane do oznaczania płaszczyzn symbolizujących np. przekroje. W AutoCAD-zie możliwy jest wybór odpowiedniego rodzaju kreskowania.

Aby nie przedłużać teoretycznych rozważań, zabierzmy się do pracy i zacznijmy kreskowanie. Jak zwykle, proponuję zacząć od narysowania małego modelu, na którym będziemy trenować sposoby kreskowania.

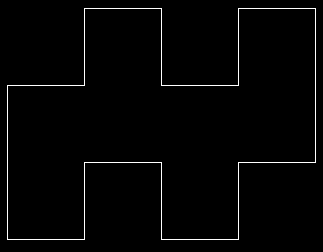

Rys. 1

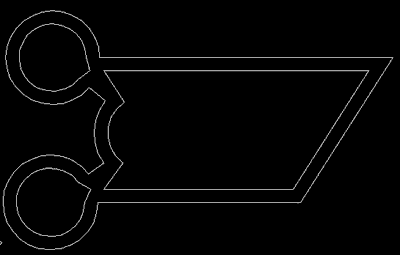

Na powyższym rysunku widoczny jest kształt, który będziemy kreskować w zależności od zastosowanej opcji.

Aby nie przedłużać, kliknijmy ikonę Kreskuj.

Po wykonaniu tej czynności AutoCAD automatycznie otwiera okno dialogowe Kreskowanie do granic.


Rys. 2

Każde kreskowanie zależy od granic obszaru, jaki ma zostać nim wypełniony -- zmiana tych granic powoduje automatyczne dopasowanie wymiarowania do nowego zakresu -- tak przynajmniej jest w teorii. Wróćmy jednak do praktyki -- mamy otwarte okno Kreskowanie do granic. Teraz pozostaje nam dowiedzieć się, w jaki sposób wykorzystać jego parametry. Pamiętajmy o utworzeniu oddzielnej warstwy na kreskowanie. Znacznie ułatwi nam to pracę, jeśli np. zechcemy usunąć z rysunku kreskowanie w celu obejrzenia jakiegoś szczegółu.

Na poniższym rysunku widoczne jest okno dialogowe Kreskowanie do granic. Zawiera ono dwie zakładki. Pierwsza -- o nazwie Szybki -- pozwala na bardzo szybkie określenie parametrów, np. wzoru kreskowania, jego skali i kąta pochylenia wypełnienia. W naszej pracy najczęściej będziemy korzystać właśnie z tej opcji.


Rys. 3

Druga zakładka -- Zaawansowany -- pozwala na określenie rodzaju i stylu kreskowania.


Rys. 4

Jak widać, zakładka ta umożliwia określenie stylu wykrywania tzw. wysp, czyli obszarów, które mają zostać zakreskowane (lub nie).

1.       Styl Normalny umożliwia kreskowanie wnętrza obszaru wyznaczonego przez obwiednię.

2.       Styl Skrajny umożliwia kreskowanie tylko obszaru ograniczonego obwiednią zewnętrzną i pierwszą napotkaną obwiednią wewnętrzną.

3.       Styl Całkowity umożliwia kreskowanie całego obszaru, niezależnie od obwiedni wewnętrznych.

Warto przetestować te opcje, ponieważ mogą one przyspieszyć prace projektowe -- proponuję włączyć Styl Normalny i przejść do zakładki szybkiego kreskowania. Spójrzmy jeszcze na przyciski znajdujące się po prawej stronie okna. Właściwie będziemy korzystać jedynie z dwu pierwszych, więc jedynie z nimi zapoznamy się bliżej. Jeden z nich to Wskaż punkty.

Umożliwia on wskazanie punktów wewnątrz obszarów, które chcemy zakreskować. Proponuję wybrać dowolny styl kreskowania, następnie kliknąć omawianą ikonę, po czym kliknąć wewnątrz jednego z narysowanych okręgów. Po wykonaniu tych czynności okrąg zmieni swój wygląd -- będzie zaznaczony.


Rys. 5

Teraz możemy potwierdzić wybór wciskając Enter. Program powraca do okna Kreskowanie do granic. Powrót ten umożliwia nam sprawdzenie trafności wyboru -- dokonujemy tego za pomocą przycisku Podgląd. Jeśli wybór nam odpowiada, klikamy OK. i po kłopocie.


Rys. 6

Jeśli jednak wybór był błędny, klikamy Anuluj i możemy operację przećwiczyć jeszcze raz -- oczywiście, można usuwać nietrafne wybory nie zamykając okienka Kreskowanie do granic, ale jest to bardzo nieergonomiczne i trzeba zbyt wiele czasu poświęcić na "klikotechnikę".

Druga ikona -- Wybierz obiekty:

umożliwia wybór konkretnego obiektu zamkniętego (będącego np. okręgiem czy polilinią) do zakreskowania. Aby wypróbować jej działanie, proponuję kliknąć omawianą ikonę, a następnie wskazać krawędź drugiego okręgu. Oczywiście, okrąg początkowo zmieni się w zaznaczony, a po potwierdzeniu wyboru uzyskamy zakreskowany obszar.

Jak to zwykle bywa -- każdy kij ma dwa końce -- nie zawsze kreskowanie jest tak proste. Jak wspomniano na wstępie, kreskowanie jest wykonywane w odniesieniu do zamkniętego obszaru. Co jednak zrobić, jeśli chcemy osiągnąć poniższy efekt?


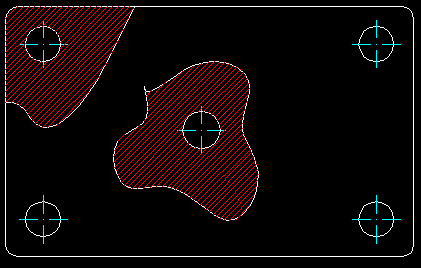

Rys. 7

Nic prostszego -- kreskujemy zamknięty obszar, a następnie wycinamy zbędną linię.

Kolejna operacja, z jaką się zapoznamy, to wypełnianie obszarów jednolitym wypełnieniem -- można tego dokonać stosując metodę kreskowania. Postaramy się dorobić do naszego szkicowego rysunku dwie spoiny pachwinowe.


Rys. 8

Jak tego dokonać? Rysujemy obszar zamknięty.


Rys. 9

Następnie klikamy ikonę kreskowania -- spowoduje to otwarcie okna Kreskowanie do granic. W oknie tym, na zakładce Szybki, klikamy przycisk wielokropka obok menu rozwijanego Wzór.


Rys. 10

AutoCAD automatycznie uruchomi okno dialogowe zatytułowane Paleta wzorów kreskowania, zawierające graficzne przedstawienie wszystkich dostępnych wzorów kreskowania.


Rys. 11

W oknie tym klikamy zakładkę Inny standardowy, co pozwoli uzyskać dostęp do wypełnienia o nazwie SOLID.


Rys. 12

Zaznaczamy ten rodzaj wypełnienia i wskazujemy punkty wewnątrz narysowanych obszarów. To wszystko -- jak widać, kreskowanie jest prostsze, niż początkowo myśleliśmy.

Na tym zakończymy dzisiejszą lekcję. Jak zwykle, zachęcam do eksperymentowania -- ten program naprawdę trudno "popsuć". Następna lekcja z tego cyklu będzie traktowała o stylu wymiarowania. Postaram się dokładnie omówić wszystkie związane z nim opcje.

Lekcja 6 -- Styl wymiarowania



W poprzedniej lekcji została poruszona tematyka kreskowania. Dzisiaj postaram się w miarę dokładnie omówić styl wymiarowania. Dowiesz się, Czytelniku, w jaki sposób przekonfigurować styl wymiarowania, aby w pełni odpowiadał Twoim wymaganiom. Jak zapewne zauważyłeś, nie zawsze styl wymiarowania odpowiada normom wprowadzonym przez firmę.

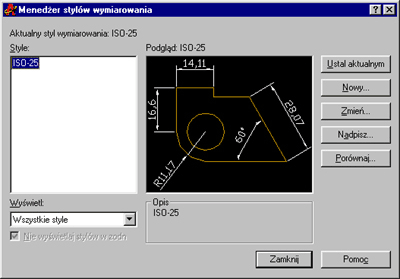

Aby uruchomić okno Menedżer stylów wymiarowania, należy kliknąć kolejno Wymiary -> Styl..., co spowoduje otwarcie przedstawionego poniżej okna dialogowego.


Rys. 1

Jak widać, AutoCAD ma standardowo zdefiniowany jeden styl wymiarowy, o nazwie ISO-25. Styl ten można traktować jako swego rodzaju szablon i na jego podstawie stworzyć własny -- dostosowany do potrzeb. Aby się o tym przekonać, kliknijmy przycisk Nowy... w oknie Menedżera stylów wymiarowania. W efekcie pojawi się widoczne poniżej okno dialogowe.


Rys. 2

Jak widać, możemy nadać naszemu nowemu stylowi dowolną nazwę -- Nowy styl wymiarowania. W oknie tym mamy również możliwość wyboru stylu bazowego -- Rozpocznij z:. Opcja ta jest niesłychanie wygodna, ponieważ nie musimy zmieniać parametrów nieużywanych w naszym stylu wymiarowania -- ich wartości zostaną przejęte ze stylu bazowego. Można również ograniczyć się do określenia jedynie tych opcji stylu wymiarowego, które chcemy zmienić.


Rys. 3

Nadajmy więc nazwę nowemu stylowi wymiarowemu, np. "KK-ISO-25", i kliknijmy przycisk Kontynuuj. Pojawi się widoczne poniżej okno dialogowe.

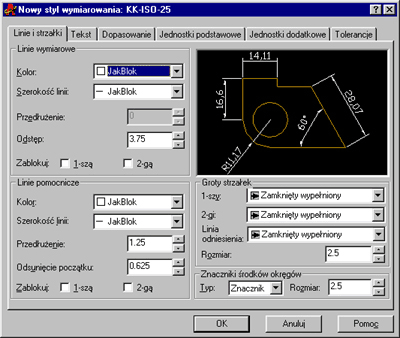

Rys. 4

Jak widać, wszystkie parametry stylu wymiarowego są pogrupowane za pomocą odpowiednich zakładek. Definiowanie naszego stylu rozpoczniemy od zdefiniowania linii i strzałek, następnie dokonamy zmian w kolejnych zakładkach.

Zakładka Linie i strzałki jest podzielona na pięć zasadniczych elementów:

1.       Linie wymiarowe
Ten element okna dialogowego umożliwia określenie wszystkich parametrów dotyczących wyglądu linii wymiarowej, np. koloru, szerokości linii itd.


Rys. 5

2.       Graficzna reprezentacja stylu
Ten element okna dialogowego umożliwia określenie przydatności zmienianego parametru.


Rys. 6

3.       Linie pomocnicze
Ten element okna dialogowego umożliwia określenie wszystkich parametrów dotyczących wyglądu linii pomocniczej, np. koloru, szerokości linii itd.


Rys. 7

4.       Groty strzałek
Ten element okna dialogowego umożliwia określenie parametrów związanych z graficzną reprezentacją zakończenia linii wymiarowych. Zakończenia, umownie nazwane grotami, mogą przybierać różne kształty.


Rys. 8

5.       Znaczniki środków okręgów
Ten element okna dialogowego umożliwia określenie wyglądu znacznika środka okręgu.


Rys. 9

Jak widać, zakładka ta jest bardzo ważna, ponieważ za jej pomocą możemy ustawić parametry stylu wymiarowego, np. kolor linii wymiarowych czy pomocniczych, niezależnie od kolorów zdefiniowanych w warstwie wymiarowej.

Spróbujmy dokonać dowolnych zmian, np. w wyglądzie grotów strzałek wymiarowych czy właśnie kolorów linii pomocniczych.

Kolejna zakładka, Tekst, umożliwia określenie parametrów dotyczących napisów generowanych wraz z liniami wymiarowymi. Jest to, można powiedzieć, druga pod względem ważności zakładka związana ze stylem wymiarowania. Dlatego omówimy ją w podobny sposób jak poprzednią.

1.       Wygląd tekstu
Ten element okna dialogowego pozwala na określenie wyglądu tekstów wymiarowych. Możemy tu skorzystać z określonego stylu tekstu (zostanie omówiony w następnej lekcji). Istnieje również możliwość zmiany koloru tekstu wymiarowego oraz jego wysokości.


Rys. 10

2.       Graficzna reprezentacja stylu
Ten element okna dialogowego umożliwia wizualne określenie przydatności zmienianego parametru.


Rys. 11

3.       Położenie tekstu
Ten element okna dialogowego umożliwia dokładne określenie miejsca ułożenia tekstu wymiarowego na linii wymiarowej.


Rys. 12

4.       Położenie tekstu
Ten element okna dialogowego umożliwia dopasowanie tekstu do linii wymiarowej.


Rys. 13

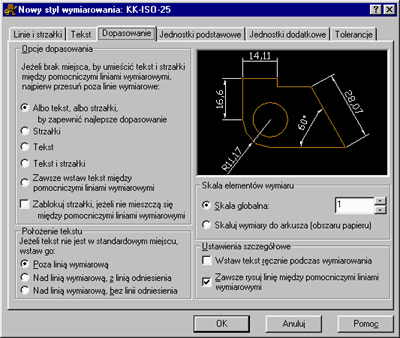

Pozostałe zakładki są raczej rzadko używane, ale warto wiedzieć, do czego służą -- ta wiedza może okazać się przydatna. Kontynuujmy więc rozważania o stylu wymiarowania. Zakładka Dopasowanie pozwala na zmianę parametrów związanych z odpowiednim ustawieniem tekstu wymiarowego w przypadku, gdy brakuje miejsca na wstawienie standardowego tekstu.


Rys. 14

Jak widać, zakładka ta również jest podzielona na pięć elementów, które pozwalają określić odpowiednie parametry dopasowania.

1.       Opcje dopasowania
Ten element okna dialogowego umożliwia ustalenie pierwszeństwa w odniesieniu do przesunięcia tekstu i strzałek, gdy nie ma wystarczająco dużo miejsca, aby umieścić te obiekty między liniami pomocniczymi.


Rys. 15

2.       Położenie tekstu
Ten element okna dialogowego umożliwia ustalenie zasad umieszczania tekstu wymiarowego w razie konieczności ustawiania go poza liniami pomocniczymi.


Rys. 16

3.       Skala elementów wymiaru
Ten element okna dialogowego umożliwia ustalenie współczynnika skali dla wszystkich ustawień stylu wymiarowania.


Rys. 17

4.       Ustawienia szczegółowe
Ten element okna dialogowego umożliwia ustalenie szczegółów dopasowania tekstu -- ręcznie przez użytkownika lub automatycznie przez program.


Rys. 18

Kolejna zakładka, Jednostki podstawowe, jest związana z określeniem formatu jednostek wymiarowania. Zakładka ta służy w całości do ustalenia takich parametrów jak dokładność wymiarów (liczba miejsc po przecinku) czy wygląd separatora dziesiętnego.


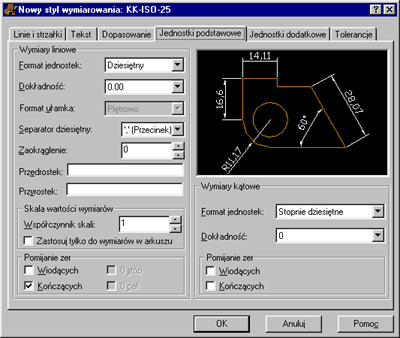

Rys. 18

Nastepna zakładka, Jednostki dodatkowe, służy do określenia, czy konieczne jest wyświetlanie jednostek w dodatkowym systemie wymiarowania. Opcja ta pozwala na jednoczesne wyświetlenie odpowiednika wymiarów angielskich dla wymiaru metrycznego.


Rys. 19

Ostatnia zakładka, Tolerancje, pozwala na ustalenie formatu dla tolerancji wymiarowych. Użytkownik może dodać tolerancje w taki sam sposób jak tekst wymiarowy, używając tej zakładki w celu nadania im odpowiedniego formatu.


Rys. 20

Szczegółowe omawianie ostatnich trzech zakładek mija się z celem, ponieważ dostępne na nich parametry są łatwe do zastosowania.

Lekcja 7 -- Style -- kolejny krok



Poprzednia lekcja w całości została poświęcona generowaniu stylu wymiarowania używanego w danym rysunku. Na dzisiejszej będą omówione kolejne style. Tym razem postaram się przybliżyć styl tekstu, styl multilinii i styl punktu. Umiejętność operowania stylami poszczególnych narzędzi będzie bardzo przydatna podczas tworzenia naszego własnego szablonu rysunkowego, a zatem warto poświęcić chwilkę na zaznajomienie się z tym tematem.

styl tekstu

Zacznę od stylu tekstu. Aby wygenerować nowy styl tekstu bądź dokonać zmian w aktualnym stylu, każdorazowo musimy otworzyć okno dialogowe zatytułowane Styl tekstu. Aby okno zostało otwarte, musimy przeprowadzić następującą akcję: Format -> Styl tekstu.... Pojawi się przedstawione poniżej okno dialogowe.


Rys. 1

Jak widać, okno to jest podzielone na cztery części i każda z nich spełnia określone funkcje. Poniżej przedstawiam opis poszczególnych części.

1.       Nazwa stylu
Ta część okna umożliwia dodawanie stylu tekstu, zmianę jego nazwy oraz usuwanie zbędnych stylów tekstu.


Rys. 2

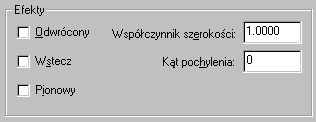

2.       Czcionka
Ta część okna umożliwia modyfikowanie czcionki używanej w danym stylu tekstu.


Rys. 3

3.       Efekty
Ta część okna umożliwia dodawanie efektów specjalnych do powstających tekstów, np. pisanie tekstu do góry nogami.


Rys. 4

4.       Podgląd
Ta część okna umożliwia podgląd wprowadzanego tekstu. Na bieżąco można kontrolować zmiany zachodzące podczas generowania stylu.


Rys. 5

Wiemy już, co oznaczają poszczególne fragmenty okna dialogowego, czas więc stworzyć nowy styl tekstu. W tym celu naciskamy przycisk Nowy:


Rys. 6

i w nowo otwartym oknie dialogowym podajemy nazwę stylu, np. Krystian-txt.


Rys. 7

Od razu można dokonać edycji naszego stylu tekstu -- proponuję zatem zmienić domyślną czcionkę stylu na Arial CE, a jej wielkość na 10.

Po potwierdzeniu wyboru przyciskiem Zastosuj możemy zamknąć okno dialogowe -- styl został utworzony. Od tej chwili, jeśli wybierzemy nasz styl tekstu, nie będziemy musieli zmieniać domyślnych ustawień czcionki.

styl multilinii

Kolejnym stylem, jaki omówię, będzie styl multilinii. Aby zmienić ustawienia standardowego stylu multilinii lub stworzyć własny styl, musimy uruchomić okno zatytułowane Style multilinii (Format -> Styl multilinii...).


Rys. 8

Praca z tym oknem nie różni się zbytnio od tej, którą trzeba wykonać podczas tworzenia pozostałych stylów. Aby dodać nowy styl, wpisujemy jego nazwę w polu Nazwa i klikamy przycisk Dodaj. Styl ten zostanie automatycznie przyjęty jako domyślny i jako punkt wyjścia -- standardowy styl AutoCAD-a.


Rys. 9

Kiedy mamy już utworzony nowy styl, nadszedł czas na dokonanie zmian w jego wyglądzie. Służą do tego przyciski znajdujące się pod rysunkiem przedstawiającym aktualny wygląd multilinii.

Po wciśnięciu przycisku Cechy elementu... generowane jest okno dialogowe, pozwalające na dodawanie linii do aktualnie tworzonego stylu (multilinia może składać się np. z 4 linii), na zmianę koloru poszczególnych linii czy zmianę ich rodzaju, np. na linię przerywaną.


Rys. 10

Po wciśnięciu przycisku Cechy multilinii... generowane jest okno dialogowe, pozwalające na określenie parametrów związanych z wyglądem takich elementów multilinii jak np. zakończenia czy wypełnienie powstające pomiędzy liniami multilinii.


Rys. 11

Aby nie przeciągać omawiania stylu multilinii, proponuję wykonanie zadania domowego, polegającego na stworzeniu takiego stylu multilinii, aby odpowiadał rysunkowi pokazanemu poniżej.


Rys. 12

Ćwiczenie tego typu zmobilizuje Cię, Czytelniku, do przejrzenia właściwie wszystkich opcji Stylu multilinii.

styl punktu

Kolejnym stylem, który pragnę omówić, będzie styl punktu. Jest to chyba najprostszy styl, jakim dysponuje AutoCAD. Do jego określenia służy jedno okno dialogowe, które pozwala na określenie np. wyglądu stawianego punktu oraz jego rozmiaru w jednostkach bezwzględnych lub dopasowanych do rozmiaru ekranu.


Rys. 13

Aby wywołać powyższe okno dialogowe, klikamy kolejno Format -> Styl punktu.... Ktoś może zapytać, do czego właściwie punktu można używać. Zastosowań tego narzędzia jest całkiem sporo, choćby oznaczenie punktów węzłowych czy punktów odniesienia.

Lekcja 8 -- Tworzenie własnego szablonu rysunkowego



Poprzednie lekcje pokazywały, jakie parametry można ustawić przy pomocy edycji stylów. Przypomnijmy, że ustawialiśmy styl wymiarowania, styl tekstu itd. Dlaczego wspomniane lekcje były takie ważne? Otóż, wiadomości zawarte w tych lekcjach będą teraz wykorzystywane przez nas do wykonania szablonu pliku projektowego. Taki szablon można przygotować raz, stosując tak zwaną "burzę mózgów" w celu ustalenia jego wszystkich elementów. Następnie umieszczamy taki plik w ustalonym miejscu w sieci i każdy pracownik biura projektowego ma do niego swobodny dostęp. Wszystkie lekcje, które do tej pory przestudiowaliśmy, miały na celu ograniczenie pracochłonności tworzenia projektu. Dzisiejsza lekcja będzie niejako zwieńczeniem poprzednich.

Nie wydłużając wstępu w nieskończoność, proponuję zabrać się do konkretnej pracy. Najpierw ustalimy, co ma zawierać nasz szablon rysunkowy. Na pewno jedną z najważniejszych rzeczy przy tworzeniu szablonu rysunkowego dla biura projektowego jest ustalenie kolorów warstw i wszystkich parametrów z nimi związanych. Zacznijmy więc od tego punktu. Otwieramy nowy rysunek i zakładamy sobie komplet używanych warstw -- wraz z przypisaniem im odpowiednich parametrów związanych z kolorem oraz rodzajem linii. Mój szablon rysunkowy będzie zawierał jedynie kilka podstawowych warstw, lecz można przygotować taką ich ilość, jaka będzie potrzebna w danym biurze. Zagadnienie zakładania warstw zostało omówione w lekcji 12. (kurs dla początkujących), dlatego w tym miejscu pokażę tylko wynik założenia przeze mnie warstw.


Rys. 1

Teraz, mając założone warstwy, możemy przejść do ustalania stylu tekstu. Zastanówmy się, dlaczego zaczniemy dalszą pracę nad szablonem od tego właśnie stylu. Powód jest prosty -- możemy utworzyć określony styl tekstu (z odpowiednią czcionką), a następnie użyć owego stylu do wymiarowania. Proponuję wykonanie kilku stylów tekstu -- zależnie od stosowanej czcionki, jej rozmiaru czy też odpowiedniego formatowania. Warto zauważyć, że takie podejście pozwoli na korzystanie z danego szablonu większej liczbie współpracowników. Dodajmy, że tworzenie stylu tekstu zostało opisane w lekcji 7. tego cyklu.


Rys. 2

Po wykonaniu stylów tekstu przyszedł czas na styl wymiarowania. Proponuję przygotowanie jednego stylu o nazwie odpowiedniej dla jego zawartości, przy czym będzie on obejmował większość zawiłości potrzebnych podczas wymiarowana danego rysunku. Jako że nie jesteśmy w stanie przewidzieć wszystkich wariantów, proponuję po prostu dorabianie odpowiednich stylów wymiarowania opartych na tym podstawowym, jaki sobie utworzymy. Tak więc klikamy Format->Styl wymiarowania... i do pracy. Warto zauważyć, że zasady rządzące stylem wymiarowania zostały omówione w lekcji 6. tego kursu, dlatego w tym miejscu pokażę jedynie kilka elementów, które na 100% przydadzą się podczas późniejszej pracy z szablonem i samym projektem.

Pierwszym elementem, jaki zmienimy w naszym własnym stylu wymiarowym, będzie parametr znajdujący się w zakładce Tekst, a mianowicie Styl. Parametr ten zostanie automatycznie ustawiony na jeden ze zdefiniowanych wcześniej stylów tekstu.


Rys. 3

Jak widać na poniższym rysunku, wprowadzenie odpowiedniego stylu tekstu automatycznie wpływa na generowany przez program podgląd.


Rys. 4

Oczywiście istnieje całkowita dowolność zmienianych parametrów podczas tworzenia własnego stylu wymiarowania.

Kolejnym stylem, jaki zmienimy, będzie styl punktu. Punkt jest elementem rzadko używanym podczas kreślenia rysunków mechanicznych czy architektonicznych, lecz np. geodeci bardzo często korzystają z tego narzędzia. Jako że jestem mechanikiem, ustalę styl punktu wg swego uznania, natomiast w wielobranżowej pracowni projektowej warto odwołać się do fachowców.


Rys. 5

Kolejnymi elementami, jakie zostaną określone podczas tworzenia naszego własnego szablonu rysunkowego, będą jednostki rysunkowe oraz ich typ i miara kątowa. Aby określić jednostki rysunkowe, klikamy kolejno Format->Jednostki.... AutoCAD automatycznie wyświetla okno dialogowe, które pozwala na edycję podstawowych parametrów jednostek rysunkowych. Proponuję dokonać ustawień jednostek, podobnych do tych przedstawionych na poniższym rysunku.


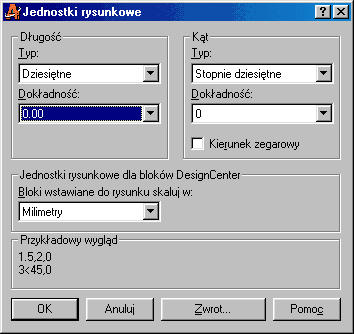

Rys. 6

Mając ustawione jednostki wraz z miarą kątową, jesteśmy w stanie określić zwrot, w kierunku którego będzie liczony kąt. Tu również warto wprowadzić poniższe ustawienia.


Rys. 7

Powiedzmy, że w ten sposób zakończyliśmy generowanie wszystkich elementów, które chcielibyśmy zachować jako w miarę niezmienne w każdym nowo otwartym projekcie. Teraz nie pozostaje nic innego, jak zapisać przygotowany plik w formie szablonu rysunkowego. Szablony rysunkowe w AutoCAD-zie mają rozszerzenie DWT, dlatego z takim rozszerzeniem zapiszemy nasz plik. Klikamy zatem kolejno Plik->Zapisz jako... i wówczas AutoCAD otwiera okno dialogowe zatytułowane Zapisz rysunek jako.


Rys. 8

Jako że AutoCAD standardowo zapisuje pliki z rozszerzeniem DWG, musimy rozwinąć menu zatytułowane Pliki typu


Rys. 9

i wówczas w rozwiniętym oknie znajdujemy zapis o treści Szablonu rysunku AutoCAD *.dwt.


Rys. 10

Następnie nadajemy szablonowi odpowiednią nazwę i zatwierdzamy nasz wybór. AutoCAD pokazuje na koniec jeszcze jedno okienko dialogowe, w którym można dokonać opisu właśnie utworzonego szablonu rysunkowego.


Rys. 6

W tym momencie możemy powiadomić zainteresowanych o nowym szablonie rysunkowym i przejść do dalszej pracy.

Lekcja 9 -- Zaawansowane funkcje oglądania rysunku, widoki, podgląd dynamiczny



Podczas ostatniej lekcji pokazałem, jak tworzyć szablony rysunkowe, zamieszczając w nich własne style. W trakcie dzisiejszej lekcji pokażę, w jaki sposób oglądać wykonane rysunki w taki sposób, aby ich edycja była jak najwygodniejsza. Rysowane przez nas do tej pory wprawki były raczej małymi elementami, więc przeglądanie takich rysunków nie nastręczało większych problemów. Jako przykład do oglądania w dzisiejszej lekcji wykorzystam przygotowaną przeze mnie uszczelkę. Proponuję w celach treningowych narysowanie takiego rysunku.


Rys. 1

Mając już przykładowy rysunek, możemy pozwolić sobie na jego dokładne obejrzenie przy pomocy narzędzi, które zostały omówione w lekcji 11. poprzedniego cyklu dla początkujących -- czyli ZOOM, PAN. Jednak oglądanie przy pomocy tych narzędzi jest w pewnym sensie niepełne. AutoCAD oferuje jeszcze inne sposoby śledzenia zawartości rysunku, a jednym z nich jest Podgląd. Narzędzie to pozwala na stałe śledzenie zawartości rysunku przy pomocy specjalnego okna dialogowego, które pozwala na wykonywanie dynamicznych zbliżeń do wybranych fragmentów edytowanego rysunku. Uff! Teraz może przejdźmy do praktyki. Aby uruchomić narzędzie podglądu, klikamy ikonę przedstawioną poniżej:

Jeśli nie mamy dostępu do tej ikony, możemy ją wprowadzić na ekran, korzystając ze wskazówek zawartych w lekcji 3. tego kursu.

Po kliknięciu powyższej ikony AutoCAD otworzy przed nami okno dialogowe, z którego będziemy teraz korzystali w celu przeglądania tworzonego przez nas projektu.


Rys. 2

Jeśli klikniemy w nowym okienku dialogowym wewnątrz obszaru ograniczonego grubą białą linią, będziemy mogli automatycznie przemieścić ten obszar w dowolne miejsce.


Rys. 3

Jak widać, rezultatem naszego postępowania będzie przemieszczenie leżącego pod spodem docelowego rysunku w taki sposób, jak wyznaczają to granice w oknie dialogowym. Oczywiście, korzystając z okna dialogowego podglądu, możemy również dokonywać zbliżeń do wybranych fragmentów edytowanego rysunku.


Rys. 4

Aby dokonać zbliżenia do jakiegoś fragmentu, klikamy wewnątrz obszaru oznaczonego grubszą linią. Wygląd obramowania zmienia się na podobny do stosowanego w ZOOM-ie dynamicznym.


Rys. 5

Następnie znajdujemy miejsce, do którego chcemy się zbliżyć i klikamy ponownie -- nasz "kursor" znów zmienia kształt na znany z ZOOM-u dynamicznego


Rys. 6

Teraz nie pozostaje nic innego, jak zmniejszyć lub zwiększyć okno wyboru w celu uzyskania powiększenia lub pomniejszenia obiektu w danym miejscu. Wybór zatwierdzamy kliknięciem prawym przyciskiem myszy.


Rys. 7

Innym sposobem, który ułatwia przeglądanie edytowanego rysunku, jest stosowanie rzutni, zwanych również potocznie przez projektantów widokami. Idea pracy z rzutniami jest bardzo prosta i praktycznie wykorzystuje się ją we wszystkich programach służących do modelowania 3D. Ekran, na którym edytujemy rysunek, zostaje podzielony na pewną skończoną liczbę niezależnych "widoków" -- rzutni. Najlepiej pokaże to poniższy przykład, w którym możemy zaobserwować, że nasz rysunek jest widoczny niejako w czterech niezależnych obszarach rysunkowych.


Rys. 8

Jak widać, takie ustawienie elementów pozwala na rozbicie rysunku niejako na cztery mniejsze rysunki i oglądanie w tym samym czasie niezależnych fragmentów danego projektu. Dodajmy, że nazwa "widoki" jest każdorazowo umieszczana w cudzysłowach, ponieważ po prostu nie jest to prawidłowe określenie rzutni. Należy zaznaczyć, że "widoki" pozwalają na oglądanie rysunku w zależności od zastosowanego układu współrzędnych, ale o tym będzie mowa podczas kursu dla zaawansowanych użytkowników. Teraz pokażę, jak wprowadzić rzutnie do aktualnego projektu. Zaprezentuję jeden przykład -- moim zdaniem trudniejszy do opanowania, ale proponuję również przećwiczenie pozostałych kombinacji rzutni.

Tak więc do pracy. Klikamy kolejno: Widok->Rzutnie->Nowe rzutnie..., po czym AutoCAD w odpowiedzi pokaże okno dialogowe pozwalające na wybór odpowiedniej konfiguracji rzutni.


Rys. 9

Zauważmy, że wybór odpowiedniego rodzaju rzutni jest intuicyjny i odpowiednio zilustrowany. Wybieramy odpowiadającą nam konfigurację, a wówczas AutoCAD automatycznie wstawi wybrany przez nas układ rzutni. Aby powrócić do starego układu z jedną rzutnią, klikamy odpowiednio Widok->Rzutnie->1 rzutnia. Należy zauważyć, że rzutnia gotowa do edycji jest zaznaczona białą obwódką.


Rys. 10

Jak już mówiłem, praca z rzutniami jest niezwykle wydajna, ponieważ możemy jednocześnie oglądać we wszystkich rzutniach efekty edycji elementu powiększonego na danej rzutni.

Lekcja 10 -- Rzutnie w obszarze modelu i praca z nimi



Ostatnią lekcję poświęciliśmy posługiwaniu się podglądem dynamicznym rysunku oraz rzutniom. Podczas dzisiejszej lekcji narysujemy element z zastosowaniem rzutni. Element będzie mało skomplikowany, ponieważ moją intencją jest przekonanie wszystkich do korzystania z tego narzędzia. Jak zobaczymy, praca z rzutniami pozwala na obrabianie elementu widzianego w kilku niezależnych pozycjach. Naszym założeniem będzie podjęcie takich działań, aby nasz obiekt przypominał swoim wyglądem poniższy rysunek.


Rys. 1

Aby można było wykonać ten rysunek bez zbędnego nakładu pracy, proponuję uruchomienie czterech rzutni w układzie pokazanym na poniższym rysunku.


Rys. 2

Kolejnym krokiem będzie narysowanie prostokąta w obszarze zajmowanym przez największą rzutnię.


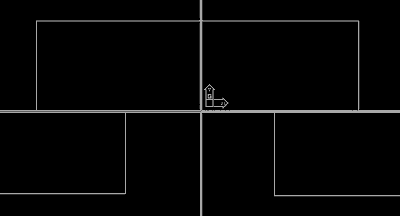

Rys. 3

Jak widać, aktywna rzutnia jest otoczona białą obwódką, natomiast rysunek narysowany w aktywnej -- głównej rzutni automatycznie pojawił się we wszystkich rzutniach. Teraz zaokrąglimy narożniki prostokąta, a zadanie to wykonamy dzięki zastosowaniu naszych rzutni. Proponuję w tym celu dokonać zoomowania do narożników naszego prostokąta w taki sposób, aby w każdej rzutni był inny narożnik.


Rys. 11

Jak widać na pierwszy rzut oka, takie ustawienie rzutni nie pomoże nam w edycji elementu, gdyż narożniki widziane w małych oknach są po prostu nieczytelne. Proponuję zatem przełączenie się na cztery rzutnie, ale o jednakowych rozmiarach -- będzie to na pewno wygodniejsze. Aby zmienić widok rzutni, musimy najpierw przełączyć się w tryb wyświetlania jednej rzutni. W przeciwnym razie AutoCAD przyjmie, że chcemy dokonać kolejnego podziału istniejącej rzutni.


Rys. 12

Po przełączeniu się -- kolejno -- na jedną rzutnie, a następnie na cztery rzutnie o jednakowych rozmiarach, dokonujemy zbliżenia do poszczególnych narożników.


Rys. 13

Teraz możemy już zaokrąglić krawędzie w narożnikach. W kolejnym kroku narysujemy okręgi wraz z liniami środkowymi oraz wprowadzimy kreskowanie. Zwróćmy uwagę, że kiedy rysujemy na jednej rzutni i przenosimy się do innej (za pomocą kliknięcia w nią), narzędzie rysunkowe nie przestaje działać i dalej możemy przy jego pomocy edytować tworzony przez nas projekt. Co więcej, narysowanie linii na jednej z rzutni powoduje, że jest ona automatycznie widziana na pozostałych. Teraz temat rzutni jest już chyba w stu procentach opanowany: wiemy, jak je włączać, jak na nich rysować, a także -- do czego służą. Jednak to jeszcze nie wszystko. Otóż, nasze wygenerowane w pocie czoła rzutnie możemy w razie potrzeby łączyć w jedną. Niezbędny jest tylko jeden warunek: powinny leżeć obok siebie. W tym celu klikamy kolejno Widok->Rzutnie->Połącz, po czym wskazujemy pierwszą rzutnię do połączenia i potem drugą rzutnię, a AutoCAD już zupełnie automatycznie łączy ze sobą zaznaczone obszary.


Rys. 14

Jak widać na powyższym rysunku, jesteśmy w stanie wykonać praktycznie dowolną modyfikację rzutni -- w zależności od naszych potrzeb: możemy w danej chwili oglądać z bliska wybrane fragmenty rysunku oraz nanosić na nie odpowiednie zmiany. Jedyną przeszkodą w pełnym korzystaniu z rzutni jest mały monitor -- im większy, tym w danej chwili jesteśmy w stanie otworzyć więcej rzutni jednocześnie i pracować na nich, zachowując komfort projektowania oraz nie narażając się na zmęczenie wzroku.

Jednym słowem, warto stosować rzutne przy wykonywaniu projektów, ich zaletą jest pełna konfiguralność, można je dostosować do aktualnych potrzeb.

Lekcja 11 -- Częściowe wczytywanie rysunku



Podczas ostatniej lekcji powiedzieliśmy sobie kilka słów na temat pracy z rzutniami oraz dostosowania ich do własnych potrzeb. Podczas dzisiejszej powiem parę słów na temat częściowego otwarcia rysunku. Co to jest i dlaczego chcę temu poświęcić całą jedną lekcję? Ano dlatego, że jest to nowa rzecz w AutoCAD-zie 2000 i dlatego, że jest bardzo przydatna podczas pracy z rysunkami o dużym stopniu skomplikowania i rozmiarach oraz podczas prac związanych z różnymi branżami w danym biurze projektowym.

Zacznijmy zatem do przygotowania pliku zawierającego kilka warstw odpowiednio nazwanych oraz mających nadane kolory oraz rodzaje linii. Ja wykorzystam rysunek pokazany poniżej.


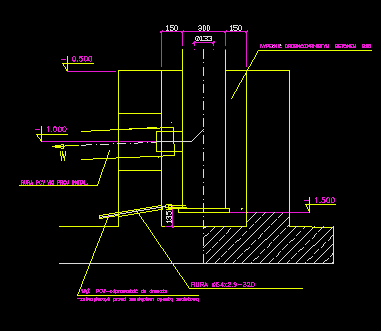

Rys. 1

Jak widać, rysunek ten jest odpowiednio przygotowany -- posiada warstwy oraz odpowiednie kolory do nich przypisane. Teraz zapiszmy ten rysunek w pliku, nadając mu dowolną nazwę -- w następnym kroku dokonamy jego częściowego otwarcia.

Aby dokonać częściowego otwarcia pliku, musi być on zapisany w formacie AutoCAD 2000. Jeśli zatem mamy gotowy rysunek np. w formacie AutoCAD R14, warto go otworzyć i zapisać w formacie następcy.


Rys. 2

Teraz mamy już wszystko, aby zacząć zabawę z częściowym otwieraniem rysunku. Tak więc klikamy kolejno Plik->Otwórz i AutoCAD przywita nas poniższym oknem dialogowym.


Rys. 3

No tak, ale gdzie nasze częściowe otwarcie rysunku? I to jest dobre pytanie. Klikając strzałeczkę obok klawisza Otwórz, zostanie otwarte menu pomocnicze pozwalające na wybranie odpowiedniej opcji otwarcia danego rysunku. Jest wśród nich również opcja częściowego otwarcia rysunku.


Rys. 4

Jeśli więc zaznaczymy tę opcję, podczas otwierania pliku AutoCAD automatycznie zada nam pytanie w formie okna dialogowego, w którym możemy dokonać wyboru warstw, jakie chcemy wczytać częściowo.


Rys. 5

Jakie to proste, wystarczy zaznaczyć odpowiednie warstwy, kliknąć otwórz i mamy otwarte tylko to, co nas interesuje. I tak jest w rzeczywistości -- wybierzmy zatem dowolne warstwy i zobaczmy, co będzie się działo na naszym rysunku. Ja wybiorę warstwy konturu oraz osi.


Rys. 6

Po tym wyborze mogę nakazać AutoCAD-owi wczytanie wybranego zakresu warstw i zobaczyć wyniki działania.


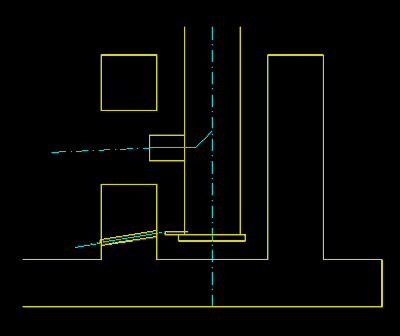

Rys. 7

Tak jak widać, rysunek jest pozbawiony niektórych zbędnych dodatków takich jak wymiary oraz kreskowania. Ale co zrobić, jeśli chcemy teraz takie elementy dodać. Ano nic prostszego -- klikamy kolejno Plik->Wczytaj Częściowo i zaznaczmy kolejne warstwy do wczytania na rysunku w oknie dialogowym, które już poznaliśmy. Tak więc można powiedzieć: fajna zabawka, ale czym, poza oszczędnością pamięci, różni się ona od włączania czy wyłączania odpowiednich warstw na rysunku wczytanym w całości. Jest jeden pewien malutki "detalik", który pozwala na częściowe wczytanie kawałka rysunku i dołączenie jego reszty, ale tylko w jego wskazanym fragmencie. Aby pokazać taką sztukę, dołączę do naszego częściowo otwartego rysunku informacje, jakie mnie interesują, ale tylko w części pokazanej na poniższym rysunku.


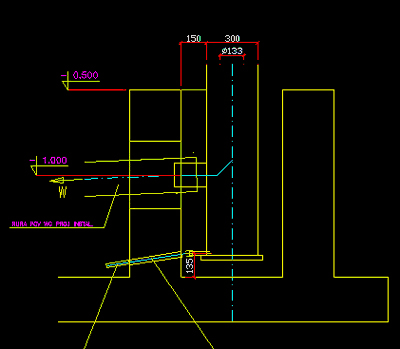

Rys. 8

Aby móc wczytać dane jedynie we wskazanym zakresie, klikamy kolejno Plik->Wczytaj Częściowo i w otwartym oknie dialogowym klikamy przycisk

i wskazujemy obszar, na który chcemy dokonać wczytania warstw, a następnie zaznaczamy, jakie warstwy chcemy wczytać w zaznaczonym obszarze -- naciśnięcie klawisza OK powoduje wczytanie warstw.


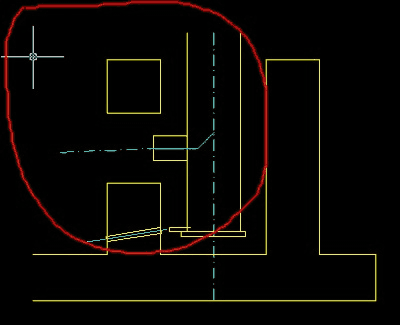

Rys. 9

Myślę, że nie muszę więcej przekonywać do stosowania tej metody otwierania rysunków szczególnie ludzi, którzy na co dzień wykorzystują podkłady mapowe czy inne rastry wczytywane wraz z plikami AutoCAD-a. Także konstruktorzy pracujący z dużymi plikami, czy też z projektami posiadającymi wielki stopień skomplikowania, na pewno docenią pracę z częściowym otwieraniem rysunków.

Lekcja 12 -- Centrum Danych Projektowych (Design Center)



Po serii ostatnich lekcji wiemy już, w jaki sposób modelować w 2D, jak tworzyć własne szablony oraz ułatwiać sobie pracę za pomocą częściowego wczytywania rysunku. Jest jeszcze jedno przydatne narzędzie, nazwane przez Autodesk Centrum Danych Projektowych (Design Center). Narzędzie to zostało wprowadzone w wersji 2000 AutoCAD-a i od razu podbiło serca projektantów wszystkich branż. Nareszcie można zobaczyć, jakie style są wprowadzone w danym rysunku. Bez otwierania rysunku można przejrzeć, jakie bloki są w nim zawarte. Za pomocą tego narzędzia jesteśmy w stanie wykonać rysunek, bez rysowania praktycznie ani jednej kreski -- pod warunkiem, że w innych rysunkach mamy odpowiednie bloki, których użyjemy w naszym nowym dziele. Ale dość tych zachwytów, pora na pokazanie narzędzia w pracy i przećwiczenie jego standardowych opcji.

Zaczniemy od uruchomienia Centrum Danych Projektowych -- tak więc klikamy poniższą ikonę:


Rys. 1

w efekcie czego AutoCAD pokaże nam narzędzie Centrum Danych Projektowych (CDP):


Rys. 2

Jak widać, okno jest wzorowane na Eksploratorze Windows, co gwarantuje potrzebną nam funkcjonalność. Narzędzie jest odpowiednio podzielone na kilka sekcji, które możemy dowolnie włączać i wyłączać. Lewe okno CDP daje możliwość przeszukiwania katalogów pogrupowanych na odpowiednich dyskach. Pozwala również na wyświetlanie ich zawartości. CDP zostało tak zaprojektowane, aby niejako pomagać w wyszukiwaniu plików AutoCAD-a -- każdy z takich plików może zostać rozwinięty w lewym oknie i możemy wtedy zobaczyć cechy, jakie są do niego przypisane.


Rys. 3

Prawa część okna CDP pozwala na przeglądanie zawartości cech przypisanych do danego pliku. Okno to umożliwia odpowiedni podgląd bloków, rodzajów linii zdefiniowanych w danym rysunku, stylów wymiarowania, a nawet warstw.


Rys. 4

Ktoś może powiedzieć: "Ładnie to wygląda, ale jak z tego praktycznie korzystać podczas codziennej pracy projektowej?". Aby nie przeciągać opisów teoretycznych, wykonajmy małe ćwiczonko, które pozwoli utrwalić wiedzę na temat CDP.

Otwórzmy zatem nowy rysunek. Następnie otwórzmy CDP. W kolejnym kroku znajdźmy katalog z naszymi rysunkami lub rysunkami przykładowymi, dostarczonymi do AutoCAD-a. Robimy to w lewym oknie, stosując narzędzia znane nam z Eksploratora Windows. Wyszukujemy jeden z plików, z którego będziemy czerpali materiał do naszego nowego dzieła. Rozwijamy jego cechy i klikamy najpierw na warstwach.


Rys. 5

Jak widać, w prawym oknie pojawiły się wszystkie warstwy zebrane w tym rysunku. Kliknijmy jedną z nich i przeciągnijmy ją do naszego nowo otwartego rysunku. Jak widać, AutoCAD automatycznie dołączył warstwę.


Rys. 6

W ten sam sposób możemy przenosić warstwy z dowolnego pliku, jaki mamy. Dana warstwa wraz z jej ustawieniami zostanie przyłączona do nowego rysunku. W podobny sposób możemy dodawać do rysunku np. style tekstu czy style wymiarowania -- przeciągając je wprost do rysunku z CDP. Wykonując kilka ruchów myszą, oszczędzamy kilkadziesiąt minut pracy podczas tworzenia po raz kolejny jakiegoś rzadko używanego stylu. Najlepsza zabawa zaczyna się jednak po wybraniu cechy bloki. W prawej części CDP automatycznie pojawia się ich graficzna reprezentacja, często uzupełniona o odpowiedni opis -- lecz nie jest to konieczne.


Rys. 7

Teraz nie pozostaje nic innego, jak wstawiać wybrane bloki do naszego rysunku poprzez zastosowanie metody "przeciągnij i puść".


Rys. 8

Jak już mówiłem, bloki oraz inne cechy możemy wstawiać z dowolnych plików praktycznie bez ograniczeń.

Mam nadzieję, że przedstawiony powyżej prosty przykład przekonał Cię, drogi Czytelniku, do potęgi narzędzia Design Center (Centrum Danych Projektowych). Ułatwienia, jakie to narzędzie niesie ze sobą w codziennej pracy, na pewno zjednają mu jeszcze większą rzeszę zwolenników. Na zakończenie powiem jeszcze, że CDP pozwala również przeszukiwać sieć lokalną oraz mapowane dyski w celu znalezienia potrzebnego pliku.


Rys. 9

Lekcja 13 -- Eksport danych z AutoCAD-a



W poprzednich lekcjach zapoznaliśmy się z metodami rysowania w AutoCAD-zie oraz konfigurowania swojego środowiska pracy w tym programie. Potrafimy teraz wykonać niemal każdy projekt w przestrzeni 2D, nie tracąc czasu na dodatkowe czynności konfiguracyjne podczas projektowania. Zdarza się jednak, że efekty naszej pracy muszą zostać zademonstrowane w formie odmiennej od standardowego nośnika, czyli odpowiedniego arkusza folii czy papieru. Przykładem może być przedstawienie naszego projektu w formie prezentacji czy też drukowanego folderu. Może się zdarzyć, że nasi kontrahenci nie będą mieli AutoCAD-a, lecz inny program, za pomocą którego będą chcieli nanieść poprawki na materiał projektowy. W takich sytuacjach również musimy sobie radzić. Niniejsza lekcja będzie w całości poświęcona metodom eksportowania plików AutoCAD-a i przetwarzania ich w innych programach. Przedstawię sposoby zapisywania plików w postaci umożliwiającej ich dalszą edycję w programach CAD lub innych programach pozwalających na przetwarzanie grafiki wektorowej. Pokażę również, w jaki sposób przygotować pliki do druku czy prezentacji w Internecie.

Zacznijmy od narysowania dowolnego projektu w AutoCAD-zie, aby mieć odpowiedni materiał, który będziemy mogli dowolnie przetwarzać na różne formaty. Proponuję narysowanie w miarę prostego rysunku, ponieważ naszym celem nie jest rozwijanie swoich zdolności artystycznych, lecz poznanie sposobów konwersji plików graficznych. Przygotowałem rysunek takiej oto blaszki:


Rys. 1

Ponieważ najczęściej będziemy wymieniać się plikami z różnego rodzaju biurami projektowymi, w pierwszej kolejności przedstawię sposoby zapisywania rysunków w formatach "zrozumiałych" dla różnych wersji AutoCAD-a. Program ten, podobnie jak inne programy windowsowe, udostępnia opcję Zapisz jako znajdującą się w menu Plik. Opcja ta umożliwia zapis dowolnego rysunku do pliku, który może być odczytywany przez wcześniejsze wersje programu. A zatem, mając już przygotowany rysunek, wybieramy kolejno Plik/Zapisz jako. Zostanie otwarte okno dialogowe umożliwiające zapisanie pliku w standardowym formacie AutoCAD-a 2000. Po rozwinięciu menu o nazwie Zapisz jako typ możemy wybrać dowolny format zapisu.


Rys. 2

Jak widać na rysunku, w ten sam sposób możemy zapisać plik w formacie DXF, czyli w formacie wektorowym. Plik w takim formacie możemy następnie edytować zarówno w AutoCAD-zie, jak i innych aplikacjach graficznych. Możemy taki plik wyeksportować np. do programu CorelDRAW i tam nanieść stosowne poprawki. Wiele programów przeznaczonych do tworzenia grafiki i wspomagania projektowania akceptuje format DXF.

Potrafimy już zapisywać pliki w różnych formatach wektorowych, ale co zrobić, gdy chcemy wstawić część naszego projektu do opisu tworzonego np. w Wordzie lub jeśli chcemy użyć fragmentu projektu w prezentacji dla inwestorów? Nic prostszego -- AutoCAD umożliwia również eksport danych w postaci rastrowej, np. poprzez przetworzenie danych na rastrowy format BMP lub na format EPS, który może zawierać dane postscriptowe (grafikę wektorową) i bitmapowe. Przy eksporcie plików przeznaczonych do druku lub do publikacji na stronach WWW czy w różnego rodzaju prezentacjach najczęściej używam formatu EPS, który jest akceptowany przez programy graficzne, takie jak np. Photoshop.

Spróbujmy sprawdzić w praktyce możliwości AutoCAD-a w zakresie eksportu, zapisując przykładowy rysunek np. w formacie EPS. W tym celu wybieramy z menu górnego Plik/Eksport i w otwartym oknie dialogowym zatytułowanym Eksport danych nadajemy nowemu plikowi stosowną nazwę, a następnie z menu rozwijanego Zapisz jako typ wybieramy odpowiedni format eksportowanego pliku.


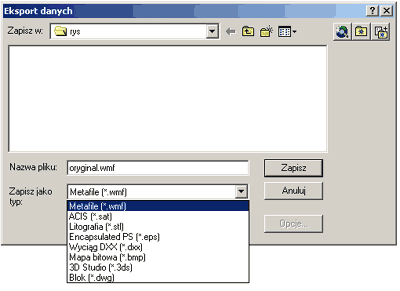

Rys. 3

Jak widać, AutoCAD umożliwia eksportowanie danych również do innych formatów, jednak te omówione powyżej są najczęściej używane przez projektantów do prezentacji swoich osiągnięć. Oprócz wspomnianych, w biurach architektonicznych jest jeszcze stosowany format 3DS, który umożliwia eksportowanie danych do programu 3DStudio i późniejszą ich obróbkę w tym programie.

Na zakończenie chciałbym zaprezentować jeszcze jeden format danych zyskujący coraz większą popularność wśród projektantów przesyłających swoje projekty w Internecie, mianowicie format DWF. Format ten umożliwia przeglądanie zawartości rysunku w dowolnej przeglądarce internetowej wyposażonej w odpowiednie rozszerzenie, np. Whip! Aby przygotować plik z rozszerzeniem DWF, ustawiamy odpowiednio widoki w obszarze papieru i drukujemy tak przygotowany format za pomocą "plotera" oznaczonego jako DWF Clasic. Rysunek zostanie automatycznie umieszczony w pliku i umożliwi jego przeglądanie w przeglądarce -- z tym że, jak już wspomniałem, trzeba zainstalować odpowiednie rozszerzenie.


Rys. 4

Zaletą tego formatu jest możliwość oglądania rysunku bezpośrednio w AutoCAD-zie, z wykorzystaniem dostępnych narzędzi przeglądania. Ponadto oglądający nie ma możliwości dokonywania zmian w pliku.


Rys. 5

Lekcja 14 -- Przestrzeń AutoCAD-a -- wstęp do 3D



Na zakończenie cyklu lekcji przeznaczonych dla użytkowników średnio zaawansowanych chciałbym omówić zagadnienie przestrzeni w AutoCAD-zie oraz poruszyć kwestię posługiwania się układami współrzędnych. Przedstawione tu informacje potraktujmy jako wstęp do projektowania w 3D, ponieważ tworzenie w trzech wymiarach wymaga umiejętności sprawnego poruszania się w przestrzeni AutoCAD-a. Najpierw przedstawię podstawowe pojęcia.

Przestrzeń AutoCAD-a jest zbudowana wokół kartezjańskiego układu współrzędnych. Oznacza to, że każdy punkt w przestrzeni posiada trzy współrzędne (X,Y,Z). Do tej pory wszystkie rysowane przez nas projekty były wykonywane w tak zwanym globalnym układzie współrzędnych (GUW). Układ ten jest na stałe związany z rysunkiem i nie może zostać zmieniony przez użytkownika. Do tej pory współrzędna Z była równa 0. GUW jest łatwy do rozpoznania, ponieważ jest oznaczony na rysunku w sposób pokazany poniżej.


Rys. 1

GUW nie jest jednak jedynym układem współrzędnych, jakiego możemy używać podczas pracy z AutoCAD-em, ponieważ użytkownik może zdefiniować dowolną liczbę własnych układów współrzędnych, zwanych lokalnymi układami współrzędnych (LUW).


Rys. 2

Każdy z nowo zdefiniowanych lokalnych układów współrzędnych może zostać odpowiednio nazwany, co ułatwia jego identyfikację w systemie oraz łatwe przełączanie się pomiędzy zdefiniowanymi LUW-ami.

Teraz od teorii przejdziemy do praktyki. Proponuję narysowanie kilku elementów na specjalnie do tego celu stworzonych lokalnych układach współrzędnych. Sądzę, że takie rozwiązanie przekona Czytelników do stosowania lokalnych układów współrzędnych podczas pracy z AutoCAD-em w przestrzeni trójwymiarowej. Zacznijmy od narysowania prostego elementu zamkniętego -- radzę wszystkie elementy płaskie, które mają być przekształcane w obiekty 3D, rysować za pomocą polilinii lub, jeśli ktoś woli rysować linią, przekształcać narysowane w ten sposób płaskie elementy w polilinię poleceniem EDPLIN. A zatem narysujmy jakiś niezbyt skomplikowany obiekt -- dziś nie jest naszym celem komplikowanie tworzonych modeli, lecz nauka obsługi układów współrzędnych, ponieważ wiedza, jaką przyswoimy sobie podczas tej lekcji, z pewnością zaowocuje w przyszłości.


Rys. 3

Kolejną czynnością będzie wyświetlenie dwóch pasków narzędzi, które służą do obsługi układów współrzędnych, o nazwach LUW i LUW II.


Rys. 4. LUW


Rys. 5. LUW II

Mając już przygotowane środowisko pracy, stwórzmy układ współrzędnych ulokowany w lewym dolnym narożniku prostokąta. W tym celu klikamy ikonę zwaną LUW

,

po czym w linii poleceń wpisujemy literę N (która oznacza, że chcemy utworzyć nowy lokalny układ współrzędnych), a następnie wskazujemy lewy dolny róg prostokąta. Program w tym miejscu wstawi lokalny układ współrzędnych. Od tej pory w punkcie tym są następujące współrzędne: x=0, y=0, z=0.


Rys. 6

Układ ten możemy określić jako LUW01. Układ można nazwać za pomocą tej samej ikony -- zamiast klawisza N wciskamy klawisz A (co oznacza Zapisz), a następnie nadajemy naszemu LUW-owi nazwę. Jeśli w tej chwili rozwiniemy okno kliknięciem odpowiedniej ikony na pasku narzędzi LUW II, będziemy mogli zobaczyć, że obok standardowo zdefiniowanych układów powstałych na bazie GUW pojawił się układ nazwany LUW01.


Rys. 7

Teraz za pomocą narzędzia Obrót względem osi X:

dokonamy obrotu LUW o 90° -- oznaczenie LUW natychmiast zniknie z ekranu, natomiast w lewym dolnym rogu pojawi się następujący znaczek:


Rys. 8

który informuje, że płaszczyzna XY bieżącego układu współrzędnych jest prostopadła do ekranu. Za pomocą narzędzia 3Dorbit możemy obejrzeć nasze dzieło.


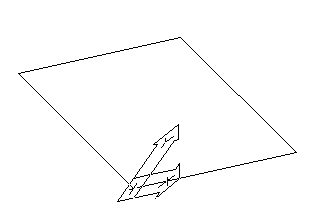

Rys. 9

Używając znanych już narzędzi, możemy nazwać nowy LUW jako LUW 02 i narysować kolejny prostokąt lub inny obiekt.


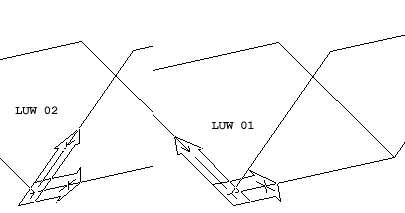

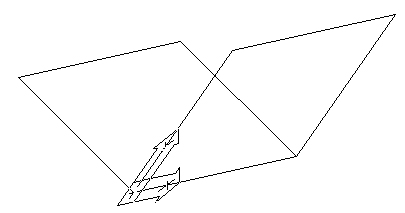

Rys. 10

Przy użyciu rozwijanego menu, dostępnego z poziomu paska narzędzi LUW II, możemy się przełączać pomiędzy stworzonymi układami współrzędnych.


Rys. 11

Jak widać, stosowanie LUW-ów umożliwia definiowanie osobnych układów współrzędnych dla poszczególnych płaszczyzn konstrukcyjnych, co wraz z nadawaniem im odpowiednich nazw znacznie skraca czas projektowania. Lokalne układy współrzędnych można również stosować podczas tworzenia rysunków płaskich, np. w celu obrócenia układu współrzędnych o 45°.


Document Info


Accesari: 32485
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




Copyright © Contact (SCRIGROUP Int. 2014 )
