Efectuarea punerii in functiune RS 129279 Mk.II
Pregatirea echipamentului pentru PIF

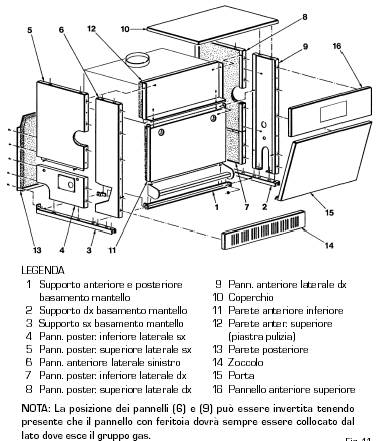

Accesul la elementele de masura si reglare ale
cazanului se face prin deschiderea usii frontale fixata in cleme. Tabloul de
comanda are suruburile de fixare pe partea frontala.
Racordurile de apa si gaz se gasesc in partile laterale si pot fi montate pe stanga sau pe dreapta in functie de cerintele instalatiei.
Racordurile de pe cazan care nu sunt utilizate vor fi etansate cu dopuri filetate.
Racordul de gaz impreuna cu electrovana pot fi montate in stanga sau in dreapta in functie de cerintele instalatiei. Se verifica daca grupul de electrozi (aprindere si ionizare) este montat pe aceiasi parte cu intrarea gazului pe rampa de gaz.
Se verifica modul de conectare a cazanului la reteaua de gaz:
electrovana de siguranta (poz. 3),
presostat de minima presiune (poz.2),
electrovana de lucru + regulator presiune (poz. 7).
3. Verificarea etanseitatii circuitului de gaz
Se verifica etanseitatea circuitului de gaz intre robinetul de retea si intrarea vanei de gaz.
Se inchide robinetul de gaz de la intrarea filtrului stabilizator si se urmareste indicatia manometrului. Daca aceasta scade se identifica neetanseitatea si se remediaza. Trecerea la pasul urmator se face numai dupa ce proba anterioara este trecuta cu succes.
4. Conectarea la reteaua electrica
Se
alimenteaza cazanul la reteaua electrica – 220 V, 50 Hz. Cablul electric de
retea se leaga in regleta tabloului de
conexiuni (poz. 1), dupa indepartarea capacului frontal (conectori L si N).
Legaturile electrice la retea si intre elementele exterioare si cazan se fac in
regleta de conexiuni a panoului de
comanda (poz. 5). La dimensionarea cablurilor de legatura se va lua in
calcul curentul absorbit de toti consumatorii de pe ramura respectiva si
coeficientul de incarcare maxim de 10 A/mmp (cupru).
Butonul de pornit/oprit ramane pe pozitia inchis (OFF).

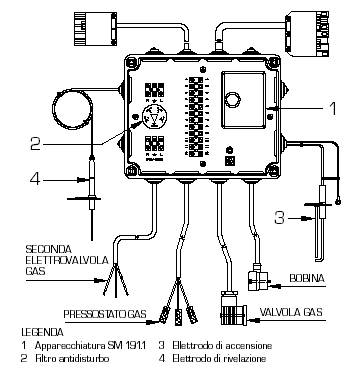

Conexiunile elementelor de masura, siguranta si control interne se fac cu racordurile existente pe tabloul de conexiuni (vezi figura):
Obs.1. Comanda pompelor (pentru incalzire si pentru boiler) se poate face direct din regleta cazanului numai daca se utilizeaza una din automatizarile livrate de firma SIME, respectiv RVA 43.222 , RVA 46.531. In caz contrar comanda pompelor va fi facuta dupa schema de conexiuni data de proiectant.
Obs. 2. Termostatul de ambient poate fi montat, de asemenea numai pe intrarea unei automatizari RVA. Altfel, acesta va fi conectat pe circuitul de comanda a pompei / pompelor de incalzire (in acest caz trebuie tinut cont de inertia termica a elementilor de fonta si adaptarea schemei in asa fel incat sa se evite intrarea repetata a cazanului in avarie).
Obs. 3. Alimentarea pompelor poate fi facuta direct din conectorul automatizarii RVA daca nu se depaseste curentul maxim suportat de acestea (si numai pompe monofazate). In cazul in care se utilizeaza o pompa trifazata sau una de curent nominal mai mare de 4 A comanda se va face prin contactor intermediar.
Pentru aprindere si functionare corecta este necesar sa se respecte pozitiile faza (L) si nul (N) din regleta de conexiuni.
De asemenea este obligatorie conectarea la o priza de pamant corect executata.
Verificarea presiunii dinamice la intrarea cazanului
Se scoate racordul manometrului de gaz de pe priza filtrului regulator, se strange surubul de etansare al prizei si se pune racordul pe priza de presiunede la intrarea vanei de gaz (pozitia 4 din figura).
Se deschide robinetul de gaz.
Se trece butonul de pornire in pozitia ON si termostatul de cazan la maxim.
Dupa cateva secunde de la aprinderea arzatorului se verifica indicatia manometrului de gaz. Daca presiunea indicata este mai mica de 20 mbari se preseaza surubul filtrului stabilizator / regulator pana cand se obtine valoarea dorita.
Se trece butonul de pornire in pozitia OFF.
Reglarea presiunii pentru treapta a II-a
Pentru a putea efectua reglajele corect este necesar ca in momentul inceperii reglajelor cazanul sa fie rece (temperatura de oprire sa nu fie atinsa in timpul efectuarii reglajului).
Se trece potentiometrul de incalzire pe maxim si se porneste cazanul. Dupa circa 10 secunde de la aprindere se citeste indicatia pe manometrul de gaz. Daca presiunea nu corespunde cu cea data in cartea tehnica se regleaza astfel:
se desurubeaza complet surubul 4 (operatia este necesara pentru a preveni perforarea membranei de reglaj in cazul in care surubul 4 este in pozitie maxim in fata si urmeaza o reglare in acelasi sens pentru treapta a II a),
se desface contrapiulita 1,
se regleaza din piulita 3 pana cand pe manometru se obtine valoarea dorita (rotind surubul in sens orar presiunea creste iar in sens antiorar scade).
Se strange contrapiulita 1.
7. Reglarea presiunii pentru treapta I
se intrerupe alimentarea bobinei de treapta II (nr. 2 in figura). Pentru aceasta se scoate fisa de pe unul din conectorii bobinei.
Se regleaza presiunea minima rotind surubul 4 in sens orar pentru a mari si sens antiorar pentru a micsora presiunea pana cand se atinge valoarea data in cartea tehnica.
Se reintroduce fisa de alimentare pe conectorul bobinei.
Rotind potentiometrul de pe panou se trece arzatorul, succesiv in cele doua trepte de functionare si se verifica mentinerea celor doua presiuni stabilite.
8. Verificarea elementelor de siguranta
Se inchide robinetul de gaz. Cazanul se opreste si ramane in asteptare pana cand presiunea de gaz revine la valoarea normala (presostatul de minim de pe intrarea de gaz functioneaza corect).
Se deconecteaza centrala de la reteaua electrica. La reconectare va intra automat in functiune in acelasi regim de lucru.
Se inverseaza polaritatea firelor de alimentare. La repornire flacara se aprinde si dupa aproximativ 4 secunde intra in avarie (se confirma ca electrodul de ionizare lucreaza corect).
Se verifica functionarea termostatului de gaze arse. Se scoate termostatul de gaze arse din locul de montaj si se introduce pe calea de evacuare gaze arse. Dupa aproximativ 1 minut cazanul trebuie sa intre in avarie si repornirea sa se faca numai dupa resetarea termostatului de pe panou.
Atentie! Acest tip de cazan nu este livrat cu termostat de protectie la lipsa tiraj. Este necesara montarea unui presostat de gaze arse pe calea compensatorului de tiraj.
Acesta va fi conectat, conform schemei, pe conectorii 10, 11 dupa indepartarea puntii existente.
Instruirea beneficiarului
se prezinta beneficiarului, in detaliu:
- functiile elementelor externe de comanda si modul de utilizare al acestora (robinet de incarcare si de golire, comutator mod de lucru, potentiometrele de reglare temperaturi, utilizarea automatizarii RVA unde exista),
- rolul elementelor de masura si afisare si cum trebuie acestea interpretate,
- parametrii maximali ai centralei (temperatura agent termic, temperatura si debit ACM, consumul de combustibil etc.)
- modul de interpretare a semnalizarilor in caz de avarie si cum trebuie acestea comunicate catre unitatea de service,
10. Se completeaza documentele de PIF (certificat de garantie, formularele conforme cu PT A1-2002).
|
