Acest document se aplica urmatoarelor modele:

VW Passat , VW New Beetle , VW Golf IV , VW Bora , VW Lupo , VW Polo .

Extra : VW Golf III , Passat (-1994) .



CUVANT INAINTE

Informatiile continute de acest document sunt destinate tehnicienilor VW si se utilizeaza pe propria raspundere.



CUPRINS



A.     Descriere panou frontal Climatronic

B.    Combinatiile de taste ( 1 , 2 , 3 , 4 ) :

1.      Modul diagnoza

      Prinicipalele coduri

      Toate codurile

2.      Autotestarea sistemului , memoria erorilor , tipul si localizarea erorilor

3.      Diagnosticare OnBoard

      Eroare in sistem

4.      Schimbare afisaj grade C in F si invers

5.      Un nou meniu

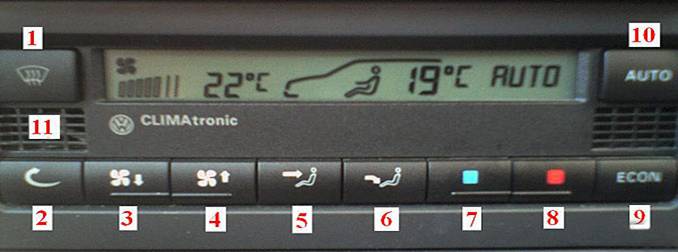

A.     Descriere panou frontal Climatronic



Panoul frontal al Climatronicului are pe el urmatoarele butoane / functii / senzori :

1. Directionare clapete aer pentru dezaburire parbriz ;

2. Recirculare aer ;

3. Reducere turatie ventilator ;

4. Crestere turatie ventilator ;

5. Directionare clapete aer pentru gurile de ventilatie din bord ;

6. Directionare clapete aer pentru gurile de ventilatie de la picioare ;

7. Reducere temperatura dorita ;

8. Crestere temperatura dorita ;

9. Economizor ( la activarea lui se opreste functionarea compesorului de aer conditionat ) ;

10. Auto ( la activarea lui climatronicul  mentine in interior o anumita temperatura corelata automat cu

      temperatura exterioara ) ;

11. Senzor temperatura interioara .

B.    Combinatiile de taste



1.      Modul Diagnoza :



Intrarea in modul Diagnoza se realizeaza prin apasarea simultana a tastelor : Econ , Temp - (albastru) ,  ventilatie jos .

                                                                                                                                                          Cu tastele de modificare a temperaturii (rosu  / albastru   ) se realizeaza selectarea informatiilor afisate .

Confirmarea unei optiuni se realizeza cu tasta de recirculare a aerului .

      Pentru POLO 9N : Deoarece Polo are un alt tip de element de control, intrarea in modul DIAGNOZA se face prin tinerea apasata a tastelor : aer sus , aer mijloc , aer jos urmata de confirmarea realizata prin apasarea tastei ECON. Canalele se selecteza cu ajutorul rotitei de temperatura. Se iese cu tasta ECON.





Principalele coduri



1

Temperatura interioara [°C]

2

Intensitatea solara indelungata [*10 W/m2]

3

Intensitatea solara [*10 W/m2]

4

Temperatura exterioara indelungata [°C]

5

Temperatura exterioara in bara de protectie fata [°C]

6

Temperatura exterioara pe canalul de aspiratie [°C]

7

Temperatura aerului suflat la picioare [°C]

8

Temperatura aerului suflat[°C]

16

Viteza curenta [km/h] - fara eroarea de la tahometru

23

Temperatura curenta a aerului suflat [°C]

24

Temperatura dorita a aerului suflat [°C]

43

Presiunea lichidului de racire [bar]

45

Temp motorului [°C]

49

Turatia compresorului [100/min]

66

Turatia motorului

74

Temp in vasul cu lichid de racire [°C]

75

Incarcarea compresorului [Nm]



Toate codurile



Nr. crt

Cod

Nr. crt

Cod

1

System fehler

37

Temperaturklappe warn

2

Istwert virtuelle Temperatur

38

A/C - Klappe geschlossen

3

Istwert Innentemperatur an Konsole

39

A/C - Klappe geöffnet

4

Istwert Auβentemperatur an Wasserkasten

40

Fuβklappe Anschlag Def

5

Istwert Auβentemperatur an Stoβfäger

41

Fuβklappe Anschlag Fuβ

6

Istwert Ausblaβtemperatur Fuβraum

42

Umluftklappe Anschlag auf

7

Istwert Ausblaβtemperatur Armaturen

43

Umluftklappe Anschlag zu

8

Display check

44

Zähler Fahrzyklus

9

Istwert TemperaturKlappe 13313x232n

45

Gerechnete Innentemperatur

10

Sollwert TemperaturKlappe 13313x232n

46

Gefillterte Auβentemperatur °C

11

Istwert A/C - Klappe

47

Ungefillterte Auβentemperatur °C

12

Sollwert A/C - Klappe

48

ECOR

13

Istwert Fuβklappe

49

Kühlmitteltemperatur °C

14

Sollwert Fuβklappe

50

Standzeit in min

15

Istwert Umluftklappe

51

Motortemperatur °C

16

Sollwert Umluftklappe

52

Kompressor Abschalt - Bedingungen

17

Fahrgeschwindigkeit in km/h

53

Anzahl activer elek. Ausgänge

18

Istwert Gebläsespannung

54

Regelkennziffer

19

Sollwert Gebläsespannung

55

Auβentemperatur °C

20

Istwert Bordspannung

56

Innentemperatur °C

21

Menge der Nederspannungsereignisse

57

Innentemperatur Konsole  °C

22

Schaltzustand des Hochdruckschalters

58

Temperatur Wasserkasten °C

23

Menge flüchtiger Hochdruckereignisse

59

Temperatur Stoβfäger °C

24

Menge nicht flüchtiger Hochdruckereignisse

60

Ausblasfühler Fuβraum °C

25

A/D - Wert Kick-Down

61

Ausblasfühler Anströmer °C

26

A/D - Wert Heizleuchte

62

Sonnenintensität W/m-1

27

Motordrehzahl

63

Sonnenintensität gefilltert W/m-1

28

Kompressordrehzahl

64

Delta Lüfteranhebung

29

Codierung

65

Delta A/C - Klappenverschiebung

30

Software - Version

66

Zeitkonstante / 1,6 sec.

31

Software Index

67

Kaltstartkorrektur

32

Fehlerzähler Temperaturklappe

68

Maximale Stellgroβe für I- und P

33

Fehlerzähler A/C Klappe

69

Istwert Ausblasfühler Fuβ (cnts)

34

Fehlerzähler Fuβklappe

70

Sollwert Ausblasfühler Fuβ (cnts)

35

Fehlerzähler Umluftklappe

71

Abweichung Epsilon

36

Temperaturklappe kalt

72

Anteil ( + heizen / - kühlen )



2.    Autotestarea sistemului , memoria erorilor , tipul si localizarea erorilor

                            Climatronic Versiunile 5HB 008 139-XX

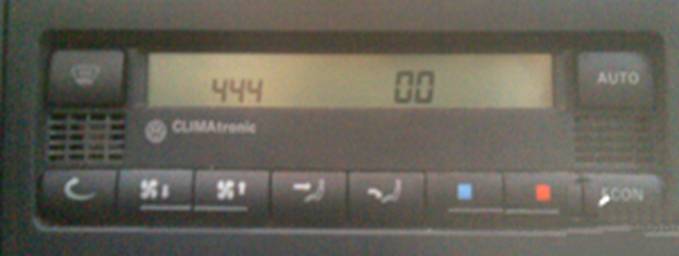

Autotestarea sistemului - Citirea memoriei erorilor :

Pentru activarea functiei sunt doua metode :

1.      - cu contactul luat , se tin apasate simultan tastele Econ si Recirculare aer si in acelasi timp se pune contactul , apoi toate segmentele dispay-ului LCD si toate ledurile de pe climatronic se vor aprinde , dupa care incepe sa sufle aer cu diferite intensitati pe toate gurile de aerisire din sistem ;

2.       - cu motorul pornit , prin apasarea simultana a tastelor Econ si Recirculare aer pentru cca 2 secunde , apoi daca exista erori acestea vor fi afisate .

  > 2 secunde .

Prin apasarea tastei Temp+ (rosu)  se afiseaza urmatoarea eroare .

La sfarsitul listei apare "000" - sfarsit lista . Daca nu sunt erori, apare "444" - nici o eroare .

Stergerea memoriei erorilor : Dupa afisarea "000", se apasa tasta Econ   pentru 2 secunde . Drept confirmare, apare "444" .
Parasirea modului : prin apasarea scurta a tastei Econ
  .

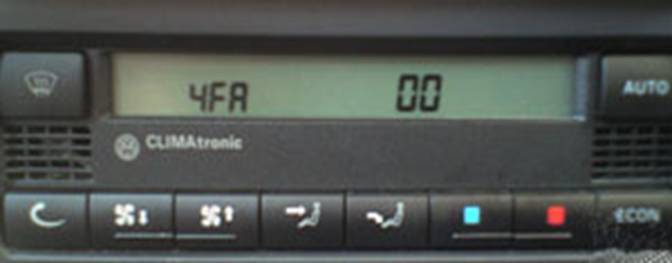

Codurile de eroare sunt de tipul " XYZW " , unde XY reprezinta valoarea hexadecimala a codului de eroare si unde XY au urmatoarele semnificatii :

- XY = 01 => scurtcircuit pe plus (+) ;

- XY = 02 => scurtcircuit pe minus (-) ;

- XY = 03 => indicator care nu exista ;

- XY = 04 => probleme mecanice .

COD

                      Defect

Tip eroare

FFFF

Elementul de comanda

0x25

0119

Furnizorul vitezei de rulare

0x25

0214

Tensiunea de alimentare

0x06, 0x07

021A

Tensiunea de referinta

0x06, 0x07

0510

Senzor temperatura a aerului suflat (1296)

0x1d, 0x1e

0511

Senzor temperatura a aerului suflat - picioare (1297)

0x1d, 0x1e

030B

Senzor temp exterioara bara de protectie

0x1d, 0x1e

0311

Senzor temp placa de comutare (inactiv)

0313

Senzor temp aer aspirat

0x1d, 0x1e

0332

Senzor temp evaporator

0x1d, 0x1e

0333

Senzor presiune lichid racire

0318

Comutator presiune aer conditionat

0x23

031C

BEMO pentru senzor temp (inactiv)

031D

Senzor foto pentru radiatia solara

0x1d, 0x1e

0382

Ventilul compresorului

04F7

Motor clapa temperatura

0x25

04F8

Motor clapa centrala

0x25

04F9

Ventilator

0x25

04FA

Motor clapa presiune

0x25

025B

Motor clapa aer picioare/dezaburire

0x25

04B6

Semnal timp viata

0x25

0538

CAN-Bus

0513

Gateway

053D

Kombi

04AE

Gateway - versiune baza de date

0414

Element de comanda necodat

0x23

043F

Setare de baza nerealizata

0x23

062E

Semnal pentru temp lichidului de racire (inactiv)

3.    Diagnosticare OnBoard

Activare: Apasarea simultana a tastelor Econ , Temp - (albastru) si Vent + .

 .

Cu ajutorul tastelor Temp +/- se schimba canalul de diagnosticat.

 .

Modificarile se fac cu ajutorul tastelor VENT +/- .

Legat de aceasta diagnosticare OnBoard , am observat ca la mine pe climatronic ( VW Golf IV Variant , 2002 ) nu exista decat 10 canale numerotate de la 00 la 09 astfel :

Canalul 00 - valoarea este fixa ( 1 ) dar poate fi stearsa cu sageata sus ( tinut apasat 5 sec ) si-atunci apare valoarea 0 ( zero ) . Dupa iesirea din acest mod , la urmatoarea deschidere a canalelor apare din nou 1 .
Canalele 01 , 02 , 03 , 04 , 05 , 06 - valoarea este 0 si poate fi modificata de la tastele sageata sus sau sageata jos iar limitele sunt de la - 99 pana la + 99 trecand prin 0 .
Canalul 02 - la modificarea valorilor , la urcarea acestora spre + 99 creste viteza ventilatorului si scade aproape de oprire , la scaderea acestora , la - 99 .
Canalele 07 , 08 - valoarea este 0 si poate fi modificata de la tastele sageata sus sau sageata jos , iar limitele sunt de la - 10 pana la + 10 trecand prin 0 .
Canalul 09 - valoarea minima este 87 iar cea maxima este 127 .
Schimbarea intre canale se face cu tasta rosu ( + ) sau albastru ( - ) . Iesirea din acest meniu se face tot cu tasta econ .

Singurele informatii si detalii legat de aceste canale si functionalitatea lor , pe care le-am aflat pana acum :

Kennlinien Offset-Mode :

Daten dauerhaft speichern:

· Die dauerhafte Speicherung ( auch nach Zündung aus ) wird durch Beschreiben der EEPOM - Zelle 119 mit "1" mittels VAG-Diagnosetester ( z.B. VAS5051 ) freigeschaltet . ( Zur Kennzeichnung alternieren nun die oben genannten kleinen Striche im LCD )

 · Die veränderten Offset - Daten ( Kanal 1...x ) können jetzt im Kanal - 0 durch Betätigen der Taste "FAN+" für mehr als 2s dauerhaft abgespeichert werden .

 · Als Speicher - Rückmeldung erscheinen im LCD vor der Anzahl der veränderten Kanäle kurzzeitig ein oder zwei "Führungsnullen" .

· Ohne die aktive Speicherung im Kanal 0 werden veränderten Daten wie im Betrieb ohne Speicherfreigabe nach Zündung AUS automatisch gelöscht .

Daten löschen :

ein Kanal · Offset-Daten des entspr . Kanals mittels "FAN-" Tasten auf 0 stellen ;

alle Kanäle · auf Kanal - 0 stellen ( Inhalt  = Anzahl der verstellten Kanäle )

und die Taste "FAN-" für 2s betätigen . ( der Inhalt springt auf Null => alle Daten gelöscht)

Name : Kanalbelegung

Kanal Offset-Größe Dimension

0 - Anzahl der Kanäle ungleich 0  -  Dig.

1 - Sollwert - Ausblaβtemperatur - Dig. ( 3 Dig. = 1 °K)

2 - Sollwert - Gebläsespannung - Dig. ( 1 Dig. = 0,055 V)

3 - Sollwert - Temperaturklappe - Dig.

4 - Sollwert - Zentralklappe - Dig.

5 - Sollwert - Fuß./Def.-Klappe - Dig.

6 - Sollwert - Stauluftklappe / Umluftklappe (nur Stauluft) - Dig.

7 - Sollwert - Verdampfertemperatur = f ( Auβentemperatur ) - Dig. ( 3 Dig. = 1 °K)

8 - Sollwert - Verdampfertemperatur = f ( Ausblaβtemperatur ) - Dig. ( 3 Dig. = 1 °K)

9 - BI_LEV - Ende = Festwert - Dig.

0 Nr.

Program

1

Temp interioara °C

2

Intensitatea solara indelungata * 10 W/m2

3

Intensitatea solara * 10 W/m2

4

Temp exterioara indelungata °C

5

Temp exterioara bara de protectie °C

6

Temp exterioara pe canalul de aspiratie °C

7

Temp aerului suflat la picioare °C

8

Temp aerului. MAS °C

9

Tensiune NECESAR. * 0,1 V

10

Tensiune EXISTENT. * 0,1 V

11

Clapa Temp NECESAR Dig.

12

Clapa Temp Centrala NECESAR Dig.

13

Clapa aer recirculat NECESAR Dig.

14

Clapa picioare NECESAR Dig

15

Timp motor pornit (Secunde)

16

Viteza de rulare km/h

17

START_AP Dig.

18

Bariera aer proaspat/recirculat Dig.

19

Cod iesire compresor (Vezi Anexa Canal 19)

20

PI_STELLMAX Ausbl-Reg. Dig.

21

INT_STELL Ausbl-Reg. Dig.

22

Epsilon Ausbl-Reg. Dig.

23

Temp aer suflat EXISTENT. °C

24

Temp aer suflat NECESAR. °C

25

- ( minus ) Pozitie oprire clapa temperatura Dig.

26

Clapa Temp RMP Dig.

27

+ ( plus ) Pozititie oprire clapa temperatura Dig.

28

Pozitie oprire clapa centrala Dig.

29

RMP Central-K. Dig.

30

Pozitie oprire Clapa centrala Dig.

31

- ( minus ) Pozitie oprire Clapa recirculare aer Dig.

32

RMP Clapa recirculare aer Dig.

33

+ ( plus ) Pozitie oprire Clapa recirculare aer Dig.

34

- ( minus ) Pozitie oprire Clapa picioare Dig.

35

RMP Clapa picioare Dig.

36

+( plus ) Pozitie oprire Clapa picioare Dig.

37

Timp de viata Min. (255= inexistent)

38

PWM Compresor Dig (0...200)

39

Temp evaporator NECESAR °C

40

Temp evaporator EXISTENT °C

41

I-Stell evaporator Dig.

42

Epsilon evaporator  Dig.

43

Presiunea lichidului de racire bar

44

Bariera BiLevel/MAS Dig.

45

Temp motorului °C

46

Curentul in compresor EXISTENT mA

47

Curentul in compresor NECESAR mA

48

Curentul maxim in compresor mA

49

Turatia compresorului 100/min

50

Ventilator - semnal comanda %

51

Stergatoare parbriz - Mod 0 = oprit ; 1 = temporizator ; 2 = pornit .

52

Corectura Fdk stergatoare parbriz - Dig.

53

Corectura tensiune ventilator * 0,1V

54

Numar de baza

55

Numar VW

56

Numar HELLA

57

Test-1

58

Test-2

59

Test-3

60

Test-4

61

liber

62

Clema 15 Bit

63

Lumina caldura Bit

64

Temp ext filtrata °C

65

Dezactivare clima Bit

66

Turatia motorului x10 U/min.

67

Dimmung %

68

Kennfeldkühlung Bit

69

Varianta tara: 2 = USA / 1 = Japonia / 0 = Rest

70

liber

71

Incalzitor (PTC pornit) Bit

72

Compresor (Compressor pornit) Bit

73

Incalzire oprita Bit

74

Temp ext (vas apa) nefiltrata °C

75

Incarcarea compresorului Nm

76

Incarcarea ventilatorului %

77

Ventilator %

78

Eroare Bit (Memorie erori)



 ANEXA CANAL 19 (Cod iesire compresor) :

0 Nr.

Program

1

Presiune ridicata

2

Ventilator defect + Tensiune EXISTENT < 3V

3

Presiune scazuta

5

4s dupa pornirea motorului

6

Functionare ECON

7

Oprit ( OFF )

8

Functie a temp exterioare

10

Tensiune scazuta

11

Temp motorului > 118°C

12

Interfata Motronic

13

Tensiune ridicata KL_15  > 17V

14

Functie temperatura evaporator

15

Codare vehicul inexistenta

16

Curent compresor

17

Senzor presiune defect

18

Turatia motorului ( doar la B5W8 )

EROARE SISTEM

Daca in ultimul ciclu de functionare s-a intalnit o eroare de sistem, toate segmentele dispay-ului LCD clipesc timp de 15 secunde la pornirea motorului , cu frecventa de 2Hz . Numarul maxim de erori pe care sistemul il poate memora o data este de 50 de erori .


Motive:

- Functie test VAG 04 Setare de baza nerealizata
- Functie test VAG 07 Codarea parametrilor nerealizata
- Senzor ext (bara de protectie sau canal de aspiratie) defect
- Senzor sau comutator presiune defect
- Senzor interior defect
- Tensiune de referinta

4.    Schimbare afisaj grade C in F si invers



Pentru schimbarea afisajului din grade C in grade F si invers trebuie apasate simultan tastele Econ si Auto .





5.    Un nou meniu



Nu stiu ce reprezinta acest meniu si aceste canale / subcanale , nici daca valorile respective se pot modifica sau nu si nici ce efecte pot avea eventualele modificari ale acestor valori .



Intrarea in acest meniu se face apasand : Econ + rosu + recirculare > 2 secunde .



Trecerea de la un canal la urmatorul se face fie cu rosu  pentru urmatorul canal , fie cu albastru   pentru precedentul canal .

Iesirea din acest meniu se face apasand Econ   .

Canal

Valoare

Canal

Valoare

Canal

Valoare

Canal

Valoare

Canal

Valoare

A0 ( A zero)

69

B0

63

C0

105

D0

255

E0

1

A1

47

B1

47

C1

167

D1

255

E1

25

A2

3

B2

2

C2

1

D2

255

E2

3

A3

0

B3

0

C3

0

D3

255

E3

2

A4

17

B4

0

C4

0

D4

255

E4

0

A5

144

B5

0

C5

0

D5

255

E5

0

A6

255

B6

255

C6

255

D6

255

E6

23

A7

255

B7

255

C7

255

D7

255

E7

0

A8

255

B8

255

C8

255

D8

255

E8

1

A9

255

B9

255

C9

255

D9

255

E9

0

AA

0

BA

0

CA

0

DA

255

EA

128

AB

0

BB

0

CB

0

DB

255

EB

6

AC

80

BC

105

CC

255

DC

255

EC

255

AD

216

BD

160

CD

255

DD

255

ED

255

AE

80

BE

80

CE

255

DE

255

EE

255

AF

223

BF

223

CF

255

DF

255

EF

255

Canal

Valoare

Canal

Valoare

Canal

Valoare

Canal

Valoare

Canal

Valoare

F0

255

00

0

10

0

20

0

30

0

F1

255

01

0

11

0

21

0

31

0

F2

6

02

0

12

0

22

0

32

0

F3

6

03

0

13

0

23

0

33

0

F4

255

04

0

14

0

24

0

34

255

F5

255

05

0

15

0

25

0

35

255

F6

255

06

0

16

0

26

0

36

255

F7

255

07

0

17

0

27

0

37

255

F8

255

08

0

18

0

28

0

38

255

F9

255

09

0

19

0

29

0

39

255

FA

224

0A

0

1A

0

2A

0

3A

255

FB

148

0B

0

1B

0

2B

0

3B

255

FC

255

0C

0

1C

0

2C

0

3C

255

FD

255

0D

0

1D

0

2D

0

3D

255

FE

8

0E

0

1E

0

2E

0

3E

255

FF

0

0F

0

1F

0

2F

0

3F

255

Canal

Valoare

Canal

Valoare

Canal

Valoare

Canal

Valoare

Canal

Valoare

40

255

50

0

60

38

70

255

80

255

41

255

51

0

61

222

71

255

81

255

42

255

52

0

62

255

72

255

82

50

43

255

53

0

63

255

73

255

83

144

44

255

54

0

64

255

74

255

84

46

45

255

55

0

65

255

75

255

85

191

46

111

56

0

66

255

76

0

86

56

47

5

57

0

67

255

77

0

87

103

48

0

58

0

68

255

78

1

88

61

49

0

59

0

69

255

79

0

89

31

4A

1

5A

39

6A

255

7A

255

8A

69

4B

1

5B

221

6B

255

7B

255

8B

47

4C

0

5C

34

6C

255

7C

255

8C

65

4D

0

5D

220

6D

255

7D

255

8D

79

4E

0

5E

30

6E

255

7E

255

8E

47

4F

29

5F

228

6F

255

7F

85

8F

167

Canal

Valoare

90

65

91

79

92

64

93

87

94

40

95

239

96

40

97

239

98

40

99

239

9A

67

9B

127

9C

59

9D

79

9E

76

9F

247

PS :

Acest document este o compilatie a tot ceea ce am gasit pe internet referitor la functiile si codurile Climatronicului .

aryes13 - vwforum.ro


Document Info


Accesari: 37671
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




Copyright © Contact (SCRIGROUP Int. 2014 )
