Příručka uživatele

RadioLab

RadioLab je systém pro analýzu a vizualizaci šíření rádiových signálů. Jedná se o inženýrský systém pro řešení základních úloh při analýze a návrhu radiokomunikačních systémů pro služby plošného pokrytí (mobilní služby, analogová a digitální televize a rozhlas), systémů point to multipoint a mikrovlnných směrových spojů.

Funkčnost systému RadioLab zahrnuje:

		Profil - nástroj pro zobrazení terénního profilu. Slouží k zobrazení a tisku profilu daného dvěma vysílači. Volitelně je možné zobrazit například morfologické kategorie, Fresnelovu zónu, překážky a úhel otevření antén.
		Mapový server – tento server obsahuje jádro obecného GIS pro zobrazení rádiových objektů (stanice, skoky, ) a výsledků výpočtů (diagramů viditelnosti a pokrytí) na podkladu digitalizovaných rastrových map S42 nebo map vektorových (libovolných obecných mapových podkladů).

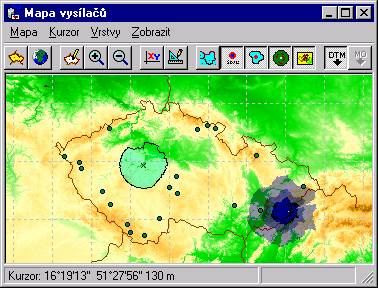

		Výškopisnou mapu - tato mapa je určena zejména k zobrazení stanic, skoků a diagramů viditelnosti a pokrytí v lon./lat. projekci. Za podklad slouží data DTM (digitální model terénu) nebo morfologická data.
		Databázi stanic - nástroj umožňující editaci, vyhledávání a třídění databáze stanic a zobrazení stanic na obou mapách.
		Výpočet viditelnosti - výpočet kruhového diagramu viditelnosti pro zadanou stanici s možností zobrazení výsledku na obou mapách.
		Výpočet pokrytí - výpočet pokrytí signálem pro zadanou stanici s možností zobrazení výsledného diagramu na obou mapách.

Jednotlivé části systému jsou vzájemně propojeny. RadioLab obsahuje možnost rozšiřování funkčnosti systému pomocí modulů RadioLab Add-Ins.

Hlavní okno aplikace

Jednotlivé komponenty systému se spouštějí z hlavního okna aplikace pomocí tlačítek nebo pomocí menu.

obr. 1 – hlavní okno aplikace

		Tlačítkem Profil se aktivuje profilový server. Profilový server je možné spustit také pomocí menu Zobrazit / Profil terénu.
		Tlačítkem Mapa se aktivuje Mapový server. Tento server  je možné spustit také pomocí menu Zobrazit / Mapový server.
		Tlačítkem V. Mapa se aktivuje výškopisná mapa. Výškopisnou mapu je možné spustit také pomocí menu Zobrazit / Výškopisná mapa.

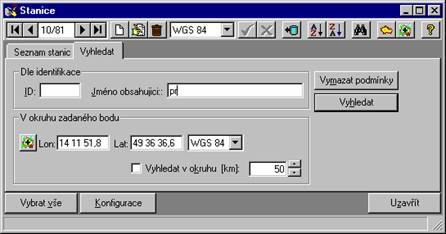

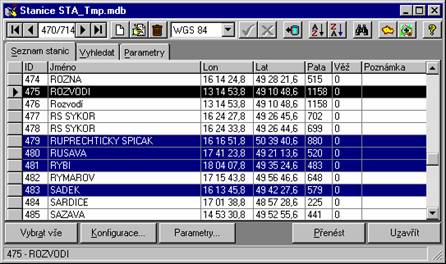

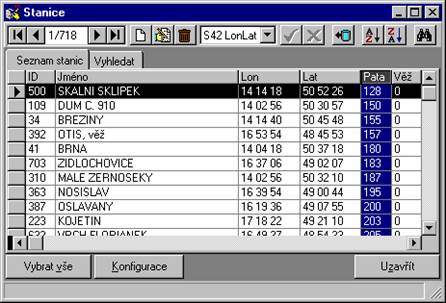

		Tlačítkem Stanice se spouští server stanic. Server stanic je možné spustit také pomocí menu Databáze / Stanice.

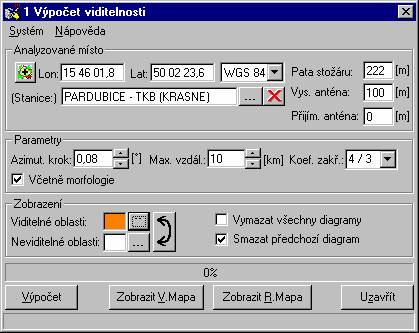

		Tlačítkem Viditelnost se vyvolá formulář pro výpočet viditelnosti. Formulář lze spustit také pomocí menu Výpočet / Viditelnost.

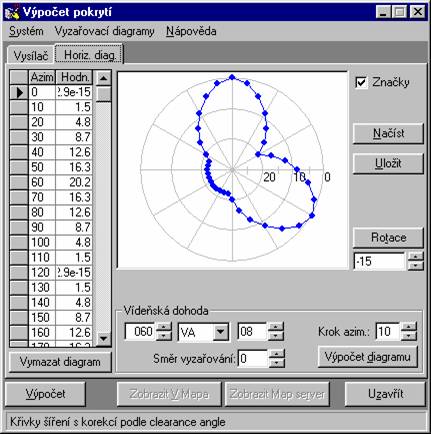

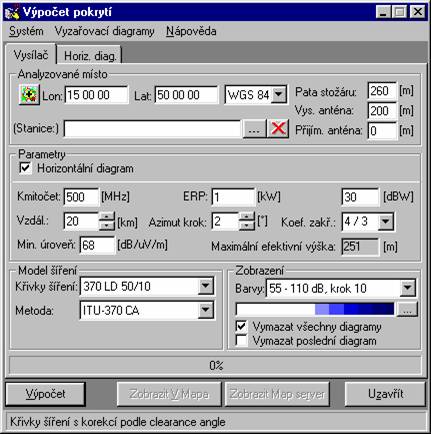

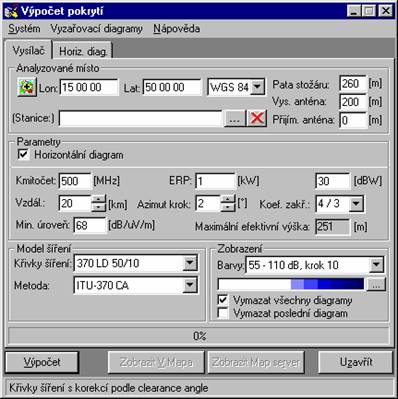

		Tlačítkem Pokrytí se vyvolá formulář pro výpočet pokrytí signálem. Formulář lze spustit také pomocí menu Výpočet / Pokrytí.
		Tlačítkem Nastavení se vyvolá formulář pro konfiguraci radiokomunikačních komponent. Konfigurace zahrnuje nastavení parametrů pro servery výškopisných a morfologických dat (databáze, velikost cache) a pro výpočetní servery (křivky šíření, …).
		Tlačítkem Nápověda se vyvolá obecná nápověda k systému RadioLab. Podrobná nápověda pro jednotlivé komponenty se vyvolává přímo z těchto komponent.

Vizualizační manažer

Systém RadioLab využívá služeb Vizualizačního manažeru – správce vícenásobných instancí jednotlivých vizualizačních serverů (Profil, Mapový server, Výškopisná mapa a dalších). Dává uživateli možnost rozhodnout o potřebném počtu instancí (formulářů) těchto serverů, zvolit pro danou akci konkrétní instanci, případně vytvořit instanci novou. Číslo instance je vždy uvedeno v titulku formuláře (např. 1 Profil, 3 Profil, 3 Výškopisná mapa, …). Pokud titulek hlavního formuláře serveru neobsahuje číslo instance, daný server není pod správou Vizualizačního manažeru.

Typickým příkladem použití je tvorba srovnávacích pohledů — např. lze zobrazit různé varianty vypočtených diagramů pokrytí ve více instancích Mapového serveru. Lze pracovat s různými profily ve více instancích Profilového serveru, vytvořit několik instancí Výškopisné mapy dle typu obsažených dat,

Obecně má při práci uživatel tyto tři možnosti:

		Vytvořit novou instanci (nové okno, formulář) serveru.
		Zvolit konkrétní instanci serveru pomocí formuláře CRC Visual Manager.
		Výběr instance přenechat na aplikaci.

Tyto situace se rozlišují dle stisku dodatečných kláves při akci (stisk tlačítka, výběr položky menu,) vedoucí na práci s vizualizačním serverem. Toto ovládání je ve všech aplikacích shodné, liší se však dle použité platformy.

Chování na platformě Windows NT a Windows 2000

	Klávesa	Akce
	Levý Shift	Vytvoří se a použije se nová instance.
	Pravý Shift	Pro výběr instance se vyvolá formulář CRC Visual Manager.
	Žádná	Výběr instance je přenechán aplikaci. Zpravidla se vybere naposledy použitá instance.

Chování na platformě Windows 95 a Windows 98

	Klávesa	Akce
	Shift při vypnuté klávese Scroll Lock	Vytvoří se a použije se nová instance.
	Shift při zapnuté klávese Scroll Lock	Pro výběr instance se vyvolá formulář CRC Visual Manager.
	Žádná	Výběr instance je přenechán aplikaci. Zpravidla se vybere naposledy použitá instance.

Příklad: uživatel na platformě Win 2000 při stisku tlačítka pro zobrazení vypočteného diagramu viditelnosti stiskne navíc tlačítko Levý Shift, diagram se přenese do nově vytvořené instance mapy.

Na obr. 2 je zobrazen formulář CRC Visual Manager. V levé části je uvedeno číslo instance. Toto číslo je také uvedeno v titulku hlavního formuláře příslušné instance serveru. Hvězdička označuje naposledy použitou instanci. Pomocí tlačítek v dolní části formuláře je možné vybrat instanci novou, případně celou akci zrušit. Konkrétní instanci lze vybrat označením odpovídajícího řádku a stiskem tlačítka Ok. Pokud uživatel stiskne tlačítko Ok v okamžiku, kdy není žádný server vybrán, přenechává se rozhodnutí o výběr 929f59j u instance na aplikaci.

obr. 2 - CRC Vizualizační manažer

Souřadnicové systémy

Pro práci se zeměpisnou polohou na území České republiky, Slovenské republiky a v blízkém okolí RadioLab obsahuje konverze dat z/do nejčastěji používaných souřadnicových systémů WGS 84, S42 (Lon/Lat, XY a XY pro 3. a 4. pás) a JTSK. Ve velké vzdálenosti od území ČR je pro zachování přesnosti nutno pracovat v systému WGS 84.

Ve většině případech lze využít sdílený prvek pro práci s různými souřadnicovými systémy z obr. 3. Tento prvek umožňuje zadat a editovat souřadnice ve zvoleném souřadnicovém systému. Lon/Lat souřadnici lze zadat v různých formátech. Např. 15 50 40,24 nebo 155040,24 nebo 15E5040,24 anebo v desetinném tvaru (př. 15,5514235).

Stiskem pravého tlačítka myši lze vyvolat kontextové menu sloužící pro přenos souřadnic z/do schránky Windows (clipboard). Souřadnice se přenášejí spolu s informací o souřadnicovém systému, uživatel tedy např. může pomocí schránky přenést souřadnice z jedné aplikace v systému WGS 84 do jiné aplikace se zvoleným systémem JTSK.

Stiskem tlačítka v levé části lze aktivovat Mapový server. Následně lze umístěním značky v Mapovém serveru zaměřit zeměpisnou polohu, a naplnit tak tento prvek souřadnicemi.

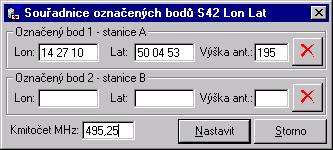

obr. 3 – prvek pro práci v různých souřadných systémech

Poznámka: pro interní reprezentaci souřadnicových dat v systému RadioLab je použit systém WGS 84

RadioLab Add-Ins

RadioLab Add-Ins představuje možnost volitelného rozšíření systému RadioLab o další nástroje. Tyto nástroje využívají široké spektrum služeb systému RadioLab–zejména vizualizační služby obou mapových systémů, vizualizaci profilů, databázi stanic,

Pomocí RadioLab Add-Ins lze řešit specializované problémy jako importy a exporty dat z/do jiných systémů, práce nad již vypočtenými daty (Zobrazovač diagramů), spolupráci s přístroji GPS (Zaměřovač GPS), a další

Podrobné informace o jednotlivých RadioLab Add-Inech lze nalézt v nápovědách k těmto systémům. Stručné informace o nejpoužívanějších Add-Inech lze nalézt na internetových stránkách https://www.crcdata.cz/

Každý Add-In má vlastní instalační program. Po instalaci je možné Add-In aktivovat pomocí menu Nástroje. Pokud není žádný RadioLab Add-In nainstalován, není toto menu přístupné.

Architektura systému

RadioLab je tvořen několika skupinami komponentů, jejichž služby jsou použity k řešení jednotlivých úloh:

Komponenty služeb nad daty DTM (Digital Terrain Model):

		Server dat DTM.
		Server dat morfologie.

Komponenty výpočetní:

		Server základních algoritmů šíření elektromagnetického pole.
		Server pro výpočty útlumů signálu a statistik terénu.

Komponenty vizualizační:

		Server pro zobrazení terénního profilu spolu s ostatními relevantními informacemi, jako např. Fresnelova zóna, morfologie, úhel otevření antény a pod.
		Server pro zobrazení výsledků (profil, viditelnost, pokrytí) na výškopisné mapě (v kontextu dat výškopisu a morfologie).
		Server pro zobrazení výsledků (profil, viditelnost, pokrytí) na standardních digitalizovaných rastrových mapách S42 nebo na mapách vektorových (např. DMU 25).

Server Stanic:

Server pro správu stanic s možností třídění, vyhledávání a zobrazení na mapách.

RadioLab Add-Ins:

Řada nástrojů představující volitelné rozšíření systému RadioLab.

Instalace

Dodatečné změny týkající se instalace mohou být uvedeny v souboru Readme.txt.

Vzhledem k větší stabilitě, robustnosti a celkové vhodnosti doporučujeme aplikaci provozovat pod operačním systémem Windows NT nebo Windows 2000.

Požadavky na systém

Systém je určen pro provoz pod operačními systémy Windows NT 4.0, Windows 2000, Windows 95 nebo Windows 98. Pro správnou funkčnost je nutné mít jednu z následujících verzí:

		Windows 95 CZ + ServicePack 1 (verze 4.00.950a)
		Windows 95 Paneuro + ServicePack 1 (verze 4.00.950a) se správně konfigurovanou jazykovou podporou
		Windows 95 OSR2 CZ (verze 4.00.950b)
		Windows 95  OSR2 Paneuro (verze 4.00.950b)
		Windows NT 4.0 + ServicePack 4 (US i CZ)
		Windows 98 Paneuro nebo CZ
		Windows 2000 Paneuro nebo CZ

Na jiných jazykových verzích Windows 9x je nutno mít nainstalované rozšíření podpory cizích jazyků.

Pro další služby je vhodné mít nainstalován MS Excel 97 nebo 2000 (pro tisk výstupů) a Internet Explorer verze 5 nebo vyšší s rozšířením pro prohlížení chm souborů (hhupd.exe) pro zobrazení souborů nápovědy.

Doporučená konfigurace

		CPU Pentium II 450 MHz nebo vyšší
		RAM 128 MB/100MHz nebo větší
		pevný disk UDMA 33 nebo lepší, volný prostor alespoň 200MB (bez mapových dat)
		zobrazovací subsystém s rozlišením alespoň 1024 x 768 HiColor nebo TrueColor

Na méně výkonných systémech RadioLab bude pracovat, odezva systému bude však pomalejší.

Postup instalace

Kontrola popř. upgrade operačního systému (ServicePacks)

Před vlastní instalací je nutno zajistit požadovanou verzi operačního systému (včetně příslušného ServicePacku) - viz. Požadavky na systém . ServicePacks pro příslušné verze operačních systémů jsou součástí instalačního CD.

Upozornění: Po všech změnách operačního systému, kdy jsou čteny systémové soubory z instalačního CD Windows, je nutno znovu aplikovat příslušný ServicePack.

Instalace MDAC a DCom

Nejprve je nutno na platformě Windows 9x nainstalovat DCom (Distributed Components Object Model).

Dále je nutno nainstalovat příslušnou verzi MDAC (Microsoft Data Access Components).

Příslušné instalační programy jsou součástí instalačního CD.

Instalace CRC Runtime

Pro běh systému RadioLab je nezbytně nutné nejprve nainstalovat CRC Runtime. Tento runtime je sdílen s dalšími systémy - proto se provádí instalace runtime komponentů samostatně.

Instalace runtime provede v prvním kroku aktualizaci OLE komponentů operačního systému a po následném restartování systému a opětovném spuštění instalačního programu je dokončena instalace runtime komponentů. V případě, že už v systému jsou OLE komponenty požadované verze probíhá instalace runtime bez restartu.

Instalace systému a komponent

Během instalace je nutno zadat adresář, do kterého se má nainstalovat samotná aplikace, a dále adresář pro sdílené CRC komponenty.

Během instalace je nutno zadat správné sériové číslo poskytnuté firmou CRC Data. Bez správného sériového čísla nelze systém nainstalovat.

Upozornění: V žádném případě nelze instalaci z počítače odstranit smazáním! Korektní způsob odstranění systému z počítače je odinstalace

Instalace Mapového serveru

Mapový server představuje volitelný komponent rozšiřující možnosti celého systému. Tento komponent není součástí instalačního programu systému RadioLab. Pro nainstalování Mapového serveru je třeba spustit zvláštní instalační program z instalačního CD.

Po vlastní instalaci je nutné provést konfiguraci systému. Bližší informace o konfiguraci tohoto komponentu lze získat z nápovědy k Mapovému serveru.

Konfigurace databází

Serverové komponenty systému RadioLab pracují s databází dat DTM a s databází dat morfologických. Součástí instalace jsou demonstrační databáze dat DTM a morfologie, které zahrnují pouze omezenou část České republiky. Po instalaci je systém připraven s těmito databázemi pracovat.

Dále se instaluje DTM databáze České republiky v rastru 1000m, kterou lze použít s DTM serverem pro 1km data.

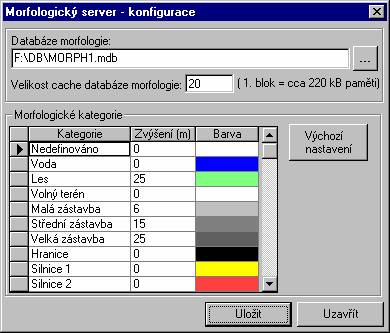

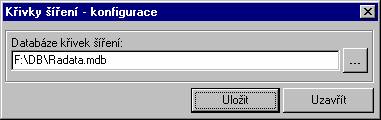

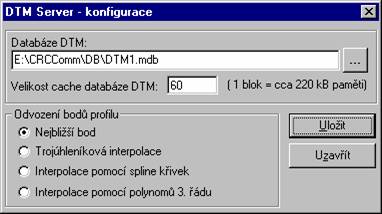

Obecně změnu databází je možno provést pomocí formuláře Konfigurace komponent. Další informace lze získat přímo v nápovědě pro Konfiguraci komponent.

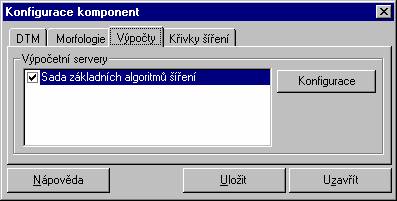

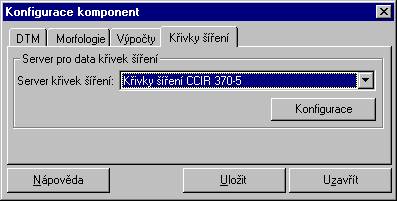

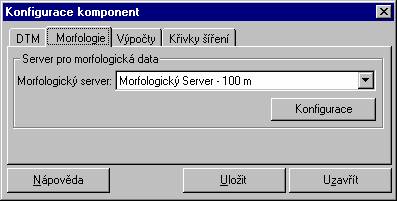

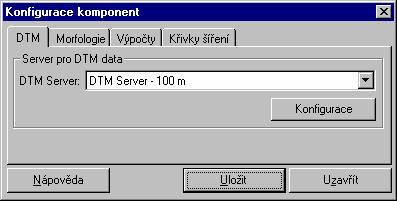

obr. 4 – formulář Konfigurace komponent

Jazykové nastavení

Instalační program přidá pod tlačítko Start skupinu RadioLab, pod kterou lze nalézt položku Jazykové nastavení. V případě instalace v angličtině se tato položka jmenuje Language settings. Pomocí této položky lze spustit nástroj pro konfiguraci jazykového nastavení aplikací firmy CRC Data. Program RadioLab lze takto přepnout do anglického jazyka. Bližší informace lze nalézt v nápovědě k aplikaci Language settings.

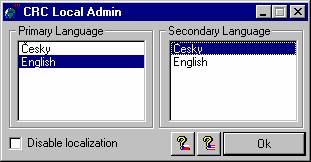

obr. 5 – konfigurace jazykového nastavení

Odinstalace

Systém lze odinstalovat pomocí Ovládacího panelu - Přidat/Ubrat programy. Doporučený způsob odinstalace je „Custom“.

Po odinstalaci zůstanou v adresářích CRCComm a CRCApps některé soubory, které mohou obsahovat uživatelská data. Jedná se zejména o databáze stanic, šablony pro tisk, sdílený soubor barevných stupnic a další. V případě instalace novější verze systému se tyto soubory zazálohují do podadresáře Backup.

Profil

Profil je systém - serverový komponent - pro vizualizaci šíření rádiového signálu nad terénním profilem. Umožňuje zobrazení terénního profilu, místa vysílače a přijímače (stanice) a paprsku signálu včetně Fresnelovy zóny. Spolu s terénním profilem mohou být zobrazena morfologická data. Do profilu je možné přidat překážky pro reprezentaci objektů, které nejsou pokryty daty digitálního modelu terénu ani morfologie. Pro místo vymezené kurzorem je možné zobrazit v dalším okně příčný profil. Funkce Zoom umožňuje detailní pohled na označenou část profilu. Typická situace je zobrazena na obr. 6.

obr. 6 - formulář Profil

Pro zadanou dvojici stanic systém umožňuje zobrazit důležité statistiky profilu, parametry šíření signálu a útlumy.

Server pro vizualizaci profilu je propojen se dvěma mapovými systémy: Výškopisnou mapou a Mapovým serverem s možnostmi zobrazení profilu - skoku - v mapě.

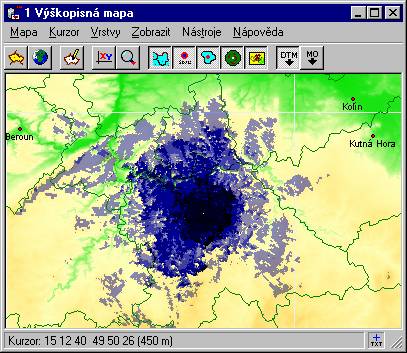

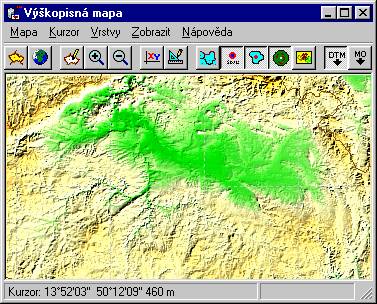

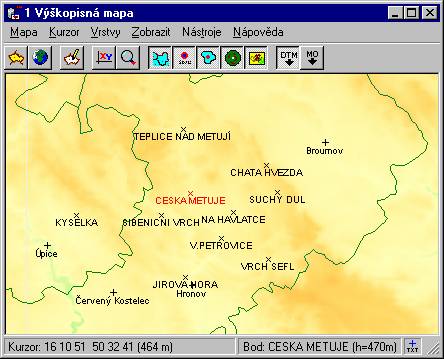

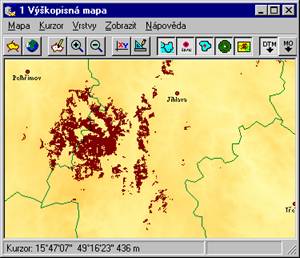

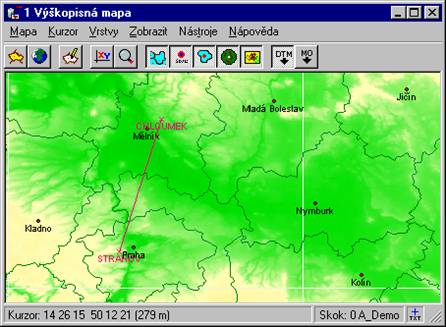

obr. 7 – formulář Výškopisná mapa

obr. 8 – výškopisná mapa-DTM data

Mapový server je dále použit k zadání nebo editaci pozice obou stanic a k zadávání překážek odečtených z přesné a podrobné rastrové mapy. Bližší popis funkčnosti obou mapových systémů je uveden v dalších kapitolách.

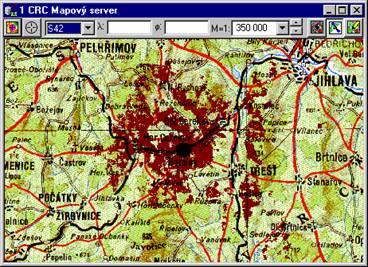

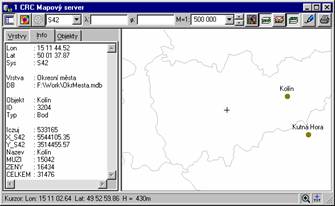

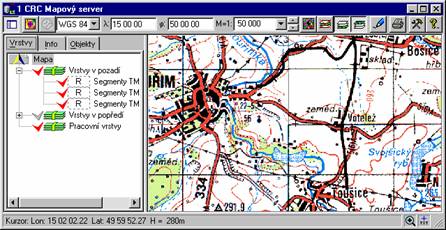

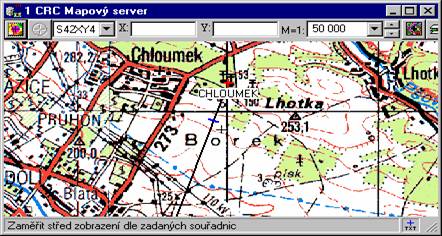

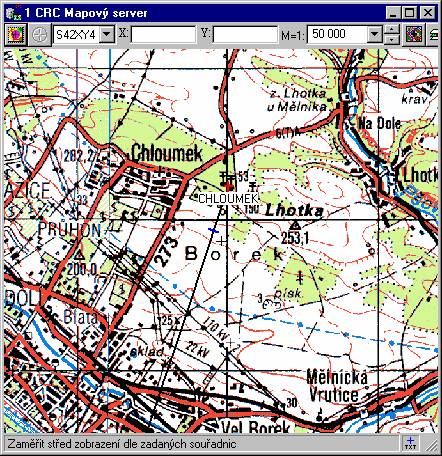

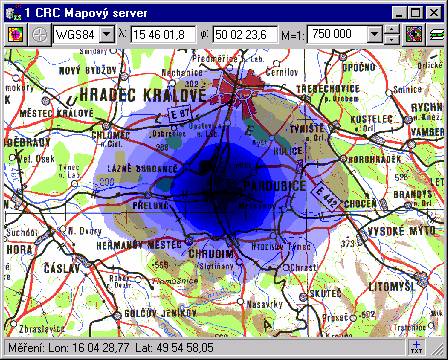

obr. 9 – Mapový server-rastrový podklad

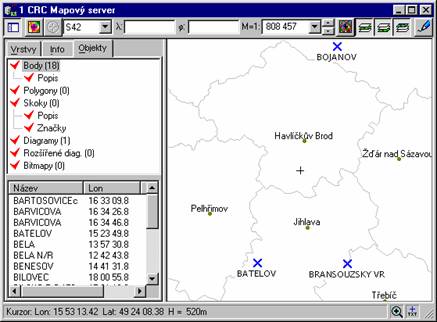

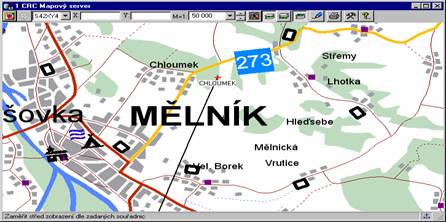

obr. 10 – Mapový server -vektorový podklad

Základní funkce

		uložit (načíst) skok do (z) PRD souboru nebo definovat nov skok
		práce s databází stanic
		zobrazit skok s morfologickými daty
		zobrazit Fresnelovy zóny různých řádů, úhel otevření antén
		zobrazit detailní část profilu
		tři typy orientace profilu: vrchol vlevo, vrchol vpravo, symetricky
		zobrazit kolmý profil v místě kurzoru
		pro daný skok definovat překážky
		vypočítat útlum šíření volným prostorem, překážkou a další parametry profilu
		přenést zobrazení profilu společně s jeho parametry do tabulky MS Excelu a vytisknout jej
		zobrazit skok ve výškopisné mapě
		zobrazit skok na Mapovém serveru
		definice polohy skoku pomocí Mapového serveru
		definice polohy překážky pomocí Mapového serveru

Popis menu

Aplikace obsahuje 3 základní menu, pomocí nichž lze řídit její funkčnost. Jedná se o menu Profil, Zobrazit a Nápověda.

Menu Profil

Poskytuje funkce pro definici nového profilu, otevření a uložení definice profilu do souboru, tisk profilu prostřednictvím MS Excelu a ukončení aplikace. Soubor definice profilu (typ PRD) obsahuje všechny údaje potřebné pro určení profilu tak, jak jsou zadávány ve formuláři Definice skoku.

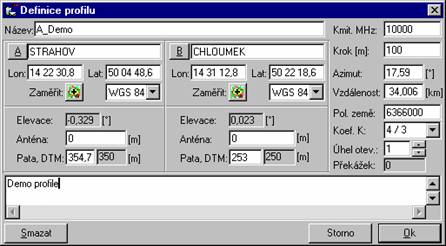

	Nový	Vyvolá dialog Definice skoku. Uživatel může zadat nový profil, případně editovat aktivní profil.

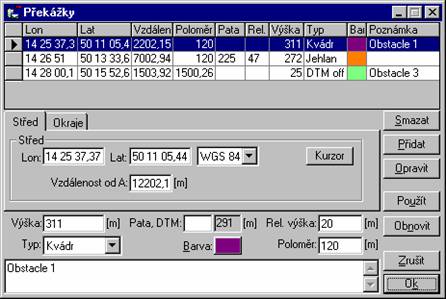

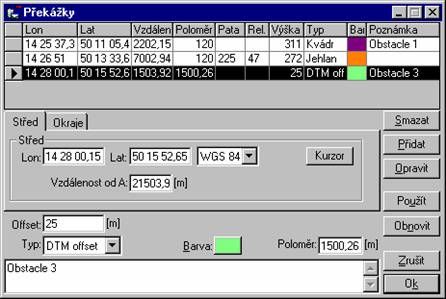

	Překážky	Vyvolá formulář Překážky.
	Otevřít	Vyvolá dialog pro otevření existujícího PRF nebo PRD souboru obsahujícího definici profilu.
	Uložit	Uloží definici profilu do PRD souboru. Jméno souboru je určeno položkou Skok formuláře Definice skoku.
	Uložit pod jménem	Uloží definici profilu do PRD souboru. Jméno souboru může definovat uživatel.

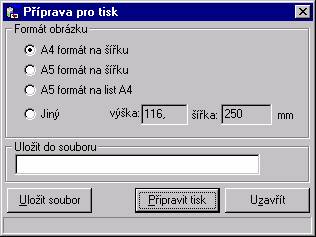

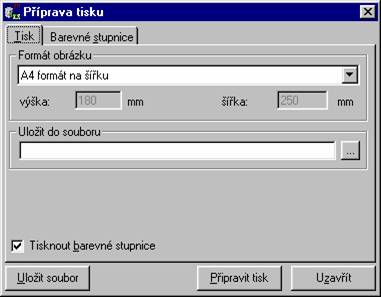

	Připravit Tisk	Vloží graf profilu do MS Excelu, odkud jej lze vytisknout.
	Přenést	Tato položka je viditelná jen tehdy, je-li Profilový server používán jiným systémem v režimu návrhu skoku. Vybrání položky způsobí ukončení tohoto režimu a přenos informací do klienta.
	Uzavřít	Uzavře profilový server.

Menu Zobrazit

Poskytuje uživateli možnosti měnit styl zobrazení skoku, dále obsahuje položky pro vyvolání dialogu Nastavení nebo dalších podpůrných systémů jako je např. Výškopisn mapa.

	Fresnelova zóna	Vypíná/zapíná zobrazení fresnelovy zóny.
	Souřadnicová mříž	Vypíná/zapíná zobrazení souřadnicové mříže.
	Morfologická data	Vypíná/zapíná zobrazení morfologických dat.
	Kurzor	Vypíná/zapíná kurzor a příslušné notifikace.
	Krok 1 pixel	Přepíná mezi dvěma módy kurzoru. Krok kurzoru je stejný jako krok vstupních dat / krok je 1 bod obrazovky.
	Úhel otevření antén	Vypíná/zapíná viditelnost oblasti odrazů určené úhlem otevření antény.
	Detail	Zobrazí/zruší detail profilu, který je určen poslední vybranou částí profilu –viz. popis stavové řádky
	Orientace profilu	Nastaví styl zobrazení na Vrchol vlevo, Střed či Vrchol vpravo.
	Mapový server	Zobrazí Mapový server s přidaným objektem skok.
	Výškopisn á mapa	Zobrazí okno výškopisné mapy s přidaným objektem skok.

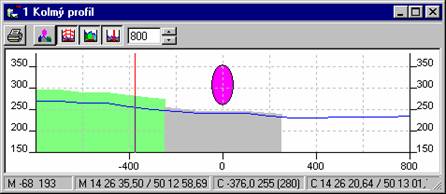

	Kolmý profil	Zobrazí/zruší zobrazení kolmého profilu v místě kurzoru.

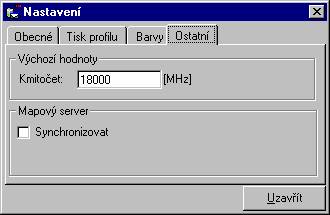

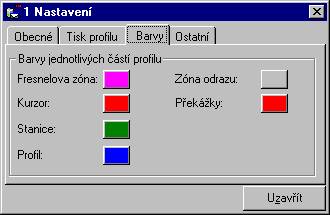

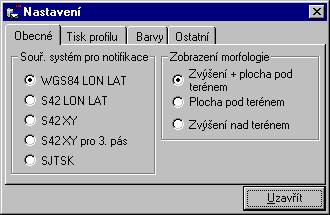

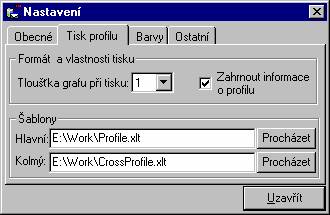

	Nastavení	Zobrazí dialog Nastavení.
	Konfigurace komponent	Zobrazí standardní formulář sloužící pro konfiguraci různých komponent. Slouží zejména pro konfiguraci morfologického a DTM serverů (databáze, cache, …).

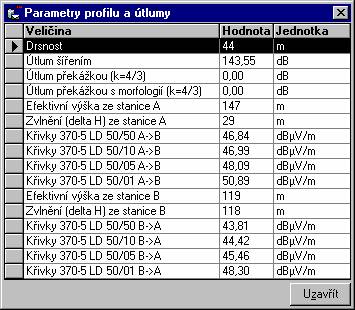

	Parametry profilu a útlumy	Zobrazí dialog Parametry profilu a útlumy.

obr. 11 - detail profilu

Menu Orientace profilu

Nastaví styl zobrazení grafu.

	Vrchol vlevo	Osa X je rovnoběžná s tečnou k povrchu Země v bodě určeném levým koncem grafu.
	Střed	Levý a pravý konec profilu jsou ve stejné výšce nad Zemí.
	Vrchol vpravo	Osa X je rovnoběžná s tečnou k povrchu Země v bodě určeném pravým koncem grafu.

obr. 12 - vrchol vpravo

Menu Mapový server

Zobrazí skok na Mapovém serveru a zaměří příslušný bod do středu mapy.

	Zaměřit bod A	Značka levého vysílače se zaměří do středu mapy.
	Zaměřit Kurzor	Značka kurzoru se zaměří do centra mapy. Pokud není kurzor viditelný, tato položka menu je nedostupná. Při pohybu kurzoru v profilu se jeho pozice v Mapovém serveru automaticky aktualizuje jen pokud je profil synchronizovaný s mapovým serverem. Viz. formulář Nastavení, volba synchronizovat s Mapovým serverem.
	Zaměřit bod B	Značka pravého vysílače se zaměří do středu mapy.

Menu Nápověda

Poskytuje uživateli přístup k nápovědě a dialogu O aplikaci.

	Obsah	Zobrazí tuto nápovědu.

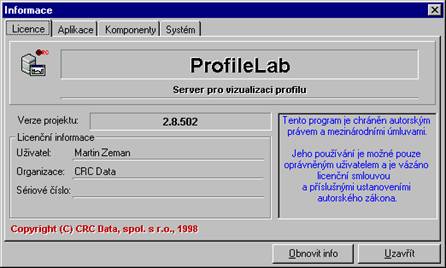

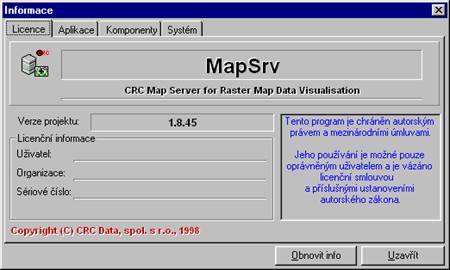

	Informace	Zobrazí dialog Informace.

Popis toolbaru

Toolbar (nástrojová lišta) je řádek složený zejména z tlačítek, které zastupují často používané položky menu :

		Menu Profil/Nový
		Menu Profil/Otevřít
		Menu Profil/Uložit
		Menu Profil/Připravit Tisk
		Menu Zobrazit/Fresnelova zóna
		Menu Zobrazit/Souřadnicová mříž
		Menu Zobrazit/Morfologická data
		Menu Zobrazit/Kurzor
		Menu Zobrazit/Úhel otevření antén
		Menu Zobrazit/Detail
		Menu Zobrazit/Kolmý profil
		Menu Zobrazit/Parametry profilu a útlumy
		Menu Zobrazit/Mapový server/Zaměřit bod A
		Menu Zobrazit/ Mapový serve /Zaměřit kurzor
		Menu Zobrazit/ Mapový server/Zaměřit bod B
		Menu Zobrazit/Mapa

Podobně jako u položek menu jsou tlačítka neaktivní, pokud daná operace není možná.

Nástrojová lišta obsahuje také pole na ovládání zobrazeného přesahu profilu v procentech a pole na ovládání řádu zobrazené Fresnelovy zóny. Tyto ovládací nemají své zástupce v menu.

Popis oken - formulářů

Následuje popis jednotlivých oken a dialogů aplikace Profil.

Profil

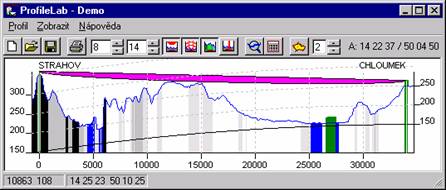

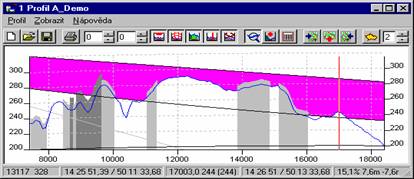

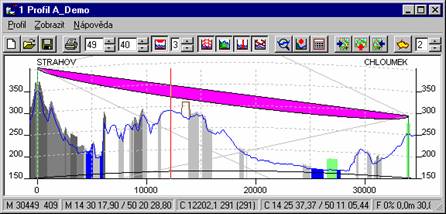

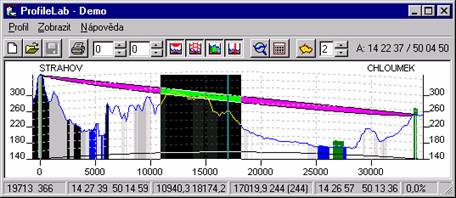

Na obr. 13 je základní okno aplikace sloužící k zobrazení skoku (profil terénu, antény, fresnelova elipsa, morfologická data, ). Obsahuje menu a toolbar pomocí nichž lze vyvolat další formuláře jako např. Nastavení, Definice skoku,…. Skok lze vytisknout a uložit do PRD souboru. Na toolbaru jsou umístěny pole ovládající výšky antén (změnu této hodnoty lze docílit také v dialogu definice skoku) a pole udávající rozšíření profilu (přesah zobrazení vně stanic) v procentech vzdálenosti stanic. Podrobnější informace o daném místě profilu lze získat pomocí kurzoru (je-li aktivován - viz. Menu Zobrazit/Kurzor).

obr. 13 - formulář Profil

Ovládání pohybu kurzoru

		Klávesa Home nastavuje kurzor do levého rohu grafu.
		Klávesa End nastavuje kurzor do pravého rohu grafu.
		Šipka vlevo (vpravo) pohybuje s kurzorem vlevo (vpravo). Délka kroku závisí na nastavení menu Zobrazit/Krok 1 pixel.
		Současný stisk kláves Shift nebo Ctrl a šipka vlevo (vpravo) přemístí kurzor 10 krát dále než je normální krok.

Popis stavové řádky

Doplňující informace o profilu se nacházejí ve stavové řádce ve spodní části formuláře. Stavová řádka se skládá z několika bloků (panelů), z nichž některé nemusí být vždy zobrazeny. Pro lepší orientaci obsahují některé bloky před samotným údajem ještě zkratku.

		M	Pozice ukazatele myši: blok je vždy viditelný. První údaj je relativní pozice ukazatele myši v profilu. Druhý údaj je výška odpovídající pozici ukazatele myši nad profilem. Pokud některý údaj nemá smysl jeho hodnota je 0.
		M	Souřadnice ukazatele myši: blok je vždy viditelný. Obsahuje souřadnice ukazatele myši v profilu. Volbu souřadného systému lze nastavit v dialogu Nastavení. Pokud se převod souřadnic do notifikačního systému nezdaří, zobrazí se otazníky.
		S	Označený blok: blok je viditelný pouze během akce vybírání části profilu (pohyb myši se stisknutým levým tlačítkem) a po dobu existence vybrané části profilu. Není zobrazen po spuštění aplikace nebo po změně velikosti okna. Takto vybranou část profilu lze zobrazit v detailu -viz. menu Zobrazit /Detail.
		C	Pozice kurzoru: blok je viditelný, je-li aktivován kurzor profilu. První údaj je relativní pozice kurzoru v profilu, druhý výška profilu v místě kurzoru; třetí údaj v závorkách udává výšku profilu změněnou o výšku morfologické kategorie nebo výšku překážky.
		C	Souřadnice kurzoru: blok je viditelný, je-li aktivován kurzor profilu. Obsahuje souřadnice kurzoru v profilu. Volbu souřadného systému lze nastavit v dialogu Nastavení. Pokud převod souřadnic do notifikačního systému není možný, zobrazí se otazníky.
		F	Zakrytí Fresnelovy zóny: blok je viditelný, pokud je viditelný kurzor a Fresnelova zóna. Udává zakrytí Fresnelovy zóny v místě kurzoru v % a v metrech. Další údaj představuje vzdálenost fresnelovy zóny od profilu zvýšeného o morfologii nebo modifikovaného překážkou. Následující údaj v závorkách představuje tuto vzdálenost od samotného profilu z DTM dat.
			Morfologické kategorie: blok je viditelný, pokud jsou viditelná morfologická data a je-li aktivován kurzor. Udává zkratku morfologické kategorie v místě kurzoru.
			Popis překážky: blok je aktivován, je-li kurzor umístěn nad překážkou a zobrazuje její popis.

Popisné texty morfologických kategorií ve stavové řádce

V následující tabulce jsou uvedeny jednotlivé kategorie implicitního morfologického serveru a jejich odpovídající zkratky pro stavovou řádku. Pro jiné morfologické servery se může seznam kategorií lišit. Informace o aktuálním morfologickém serveru lze zjistit pomocí menu Zobrazit/Konfigurace komponent.

obr. 14 - vybraná část profilu

Tisk pomocí MS Excelu

Proces tisku není možný, není-li na cílovém počítači nainstalován MS Excel - viz.Požadavky na systém . Tisk zobrazeného profilu lze docílit pomocí menu Profil/Připravit tisk. Z profilu se vytvoří obrázek typu metafile (Enhanced Meta File) a vloží se do tabulky MS Excelu. Vlastní vytištění popř. další formátování a úpravy již provádí sám uživatel prostředky MS Excelu. Vektorové komponenty obrázku (popisy, křivky) jsou reprezentovány vektorově a při následném zvětšování a zmenšování obrázku v MS Excelu nedochází k jejich zkreslení.

Některé atributy procesu tištění lze ovlivnit prostřednictvím menu Zobrazit/Nastavení v záložce Tisk profilu.

Tvorba vlastní šablony tisku

Během procesu vkládání dat do MS Excelu se vytváří nová tabulka odvozená od šablony (implicitně Profile.xlt). Od verze 1.11 je možné tuto šablonu změnit prostřednictvím menu Zobrazit/Nastavení záložka Tisk profilu.

Zkušený uživatel může za dodržení určitých pravidel z této šablony odvodit vlastní šablonu. Do originální šablony se nedoporučuje provádět jakékoliv změny. Před zahájením práce na nové šabloně je vhodné vytvořit kopii souboru (např. souboru Profile.xlt), a v tomto duplikovaném souboru provádět úpravy šablony. Tento nově vytvořený soubor je třeba vybrat v dialogu Nastavení v záložce Tisk profilu. Na obr. 15 je zobrazen výběr šablony Profile.xlt a šablony CrossProfile.xlt pro tisk kolmého profilu

obr. 15 - dialog Nastavení, záložka Tisk profilu

Během procesu tištění se do MS Excelu přenáší údaje o skoku (souřadnice stanic, azimut, ) a obrázek skoku. Pro každý přenášený údaj musí existovat v šabloně pojmenovaná buňka, do níž se konkrétní hodnota údaje zapisuje. Zaktivujeme-li např. buňku B5 v originální šabloně, objeví se jméno tohoto pole (NameA) na místě standardního jména této buňky (B5) v nabídce v levé části toolbaru. Chceme-li změnit umístění jména stanice A z buňky B5 do buňky A20, jednoduše pojmenujeme buňku A20 jako NameA (tzn. v Excelu 97 přepíšeme text A20 na NameA; v Excelu 95 použijeme menu Vložit/Název/Definovat). Informace o jménu stanice A se bude nadále přenášet do buňky A20. Významy jednotlivých názvů buněk jsou zřejmé z jejich jména a z funkčnosti originální šablony. Pro ilustraci následuje popis některých názvů buněk a jejich umístění v originální šabloně.

	Buňka	Jméno	Popis
	B5	NameA	Jméno stanice A.
	D5	NameB	Jméno stanice B.
	B6	HeightA	Výška stanice A.
	B8	WGS84A1	První souřadnice stanice A v systému WGS 84.
	C8	WGS84A2	Druhá souřadnice stanice A v systému WGS 84.
	E13	S42XY3B2	Druhá souřadnice stanice B v systému S42 XY pro třetí pás.
	B17	Distance	Vzdálenost stanic A a B.
		Name	Jméno celého skoku.
		Version	Verze aplikace Profil.
		FootA	Výška paty vysílače A.
		FootB	Výška paty vysílače B.
		Azimuth	Azimut skoku.
		OpenessAngle	Úhel otevření antén.
		ElevationAngleFromA	Elevační úhel stanice A.
		ObstaclesAttenuationWithMorph	Útlum šířením překážkou na profilu zvýšeném o morfologické kategorie. Toto pole je v originální šabloně umístěno mimo oblast tisku.

Každá šablona sloužící pro tisk profilu by měla obsahovat následující pojmenované buňky nebo oblasti mající speciální význam.

	InfoClear	Tato oblast buněk se maže není-li zaškrtnuta volba Zahrnout informace o profilu v dialogu Nastavení
	ProfilePaste	Tato buňka určuje levý horní roh obrázku profilu.
	ProfileArea	Výsledná velikost obrázku skoku nepřesáhne obdélník definovaný touto oblastí buněk. Při změně velikosti obrázku se zachovává aspekt (poměr výšky a šířky obrázku).
	MorphTable	Do této oblasti buněk se vloží legenda morfologických kategorií (metafile s popisem a barvami jednotlivých kategorií).
	Obst….	Sada pojmenovaných polí začínajících prefixem Obst slouží pro přenos tabulky překážek profilu. Dané pole vždy představuje záhlaví daného sloupečku tabulky. Jedná se o tyto názvy: Obst.C1.WGS84, Obst.C2.WGS84, Obst.DistFromA, Obst.Radius, Obst.BaseASL, Obst.RelHeight, Obst.HeightASL, Obst.Type, Obst.Note.

Pokud se nepodaří získat informace o ProfileArea, použije se ke změně velikosti obrázku šířka oblasti tisku.

V originální šabloně se parametry profilu a útlumy přenášejí mimo oblast tisku. Jde o následující pojmenovaná pole:Roughness, PropagationAttenuation, ObstaclesAttenuation, ObstaclesAttenuationWithMorph, DeltaHFromA, DeltaHFromB, EffHeightFromA, EffHeightFromB, K50zA, K10zA, K05zA, K01zA, K50zB, K10zB, K05zB, K01zB.

Pro práci s pojmenovanými buňkami slouží menu Vložit/Název/Definovat.

Definice skoku

Formulář lze vyvolat z položky menu Profil/Nový nebo pomocí tlačítka toolbaru. Formulář slouží k zobrazení (editování) dat skoku nebo k definici nového skoku. Tato data lze později uložit (menu Profil/Uložit) do PRD souboru. Tlačítkem Smazat se formulář naplní předdefinovanými daty – poloměr Země, koeficient zakřivení Země, kmitočet,  . Tlačítkem A… nebo B… se vyvolá formulář Stanice, kde lze vybrat příslušnou stanici z databáze. Polohu lze po stisku tlačítka s označením Zaměřit zadat i z Mapového serveru.

Tlačítkem Ok se potvrdí data ve formuláři a příslušný skok se zobrazí.

Do pole Pata lze zadat přesnou výšku profilu v místě vysílače. Pokud je tento údaj v databázi stanic, pole Pata se automaticky naplní při přenosu vysílače. V šedém poli je pro srovnání uvedena výška tohoto bodu z aktuální DTM databáze. Dvojstisk levého tlačítka myši nad tímto polem způsobí přenos údaje do pole Pata.

Při změně polohy některého krajního bodu skoku se automaticky smažou údaje o patě a veškerých překážkách.

obr. 16 - formulář Definice skoku

Souřadnicový systém vstupních dat

Přirozený (vnitřní) souřadnicový systém systému Profil, výškopisné mapy a serverů dat terénu a morfologie je WGS 84. Pro zadávání zeměpisné polohy na území České republiky a Slovenské republiky a v blízkém okolí systém obsahuje konverze dat z/do nejčastěji používaných souřadnicových systémů S42 (Lon/Lat, XY a XY pro 3. a 4. pás) a JTSK. Pro práci s profily ve velké vzdálenosti od území ČR je pro zachování přesnosti nutno zadávat zeměpisnou polohu v systému WGS 84.

Formát Lon/Lat souřadnic

Lon/Lat souřadnici lze zadat v různých formátech. Např. 15 50 40,24 nebo 155040,24 nebo 15E5040,24 anebo v desetinném tvaru (př. 15,5514235).

Překážky

Od verze 2.3 systému lze pomocí formuláře na obr. 17 přidávat do profilu překážky. Formulář lze vyvolat pomocí menu Profil/Překážky anebo pomocí kontextového menu Mapového serveru.

Lze definovat překážky tří typů: Kvádr, Jehlan a DTM offset. Každá překážka je určena svým středem, poloměrem (polovinou délky hrany) a nadmořskou výškou vrcholu překážky (nebo alternativně dvojicí údajů výška paty a výška překážky). Definice překážek Kvádr a Jehlan jsou nezávislé na použitém DTM modelu.

Překážka typu Kvádr je vodorovný útvar s hranou ve výšce specifikované nadmořskou výškou překážky a délkou určenou dvojnásobkem hodnoty z pole Poloměr.

Průmět vrcholu překážky typu Jehlan na profil určuje výšku a střed základny jehlanu. Délka této základny je dvojnásobek hodnoty poloměru překážky – viz. pole Poloměr. Okraje základny představují levý a pravý okraj překážky typu Jehlan.

Překážka typu DTM offset je závislá na použitém DTM modelu. Během procesu zobrazování překážky tohoto typu se použijí aktuální DTM data a část profilu určená okraji překážky se sníží nebo zvýší o daný offset.

Během procesu výsledného umísťování a zobrazování překážky v profilu se provádí modulace překážek na DTM data. Z definic jednotlivých překážek se vytvoří pole vyjadřující zvýšení nebo snížení vstupních DTM dat. Tedy například střed a okraje překážky se mohou posunout tak, aby odpovídaly nějakému bodu vstupních DTM dat. Tento posun je vždy menší než je polovina použitého kroku (viz. pole Krok ve formuláři Definice skoku). Při větších nárocích na přesnost je možné tento krok zmenšit.

Poloměr překážky může být i nulový. Při modulaci takovéto překážky na DTM data je ovlivněn pouze ten bod dat, který je nejblíže středu překážky. Překážka se pak spojitě napojuje na sousední body profilu. Délka tohoto napojení odpovídá použitému kroku vstupních DTM dat.

Dojde-li k vzájemnému krytí několika překážek, je nutné tyto překážky složit. Skládání překážek vychází z principu bodového maxima-tedy vyšší překážka překrývá překážku nižší.

Vnitřní reprezentace překážky je v souřadném systému WGS 84 a nezávisí tedy na použitém poloměru Země. Při specifikaci překážky pomocí vzdálenosti od stanice A se tento údaj přepočítá na souřadnice středu překážky ve WGS 84. Při změně poloměru Země se tedy vzdálenost této překážky od stanice A změní.

Popis ovládání

V horní části formuláře je přehledová tabulka všech definovaných překážek profilu. Ve spodní části formuláře je aktuální překážka (zvýrazněný řádek) zobrazena včetně detailních informací. Zde lze překážku editovat, přidávat nebo smazat. Dvojstisk levého tlačítka myši nad řádkem tabulky zaměří kurzor na střed příslušné překážky v profilu.

U překážky typu DTM offset je nutné zadat hodnotu do pole Offset. U ostatních překážek se zadává výška překážky pomocí pole Výška nebo alternativně dvojicí údajů Pata a Relativní výška. Hodnoty polí Výška a Relativní výška se při editaci automaticky dopočítávají. Pokud není specifikována výška paty překážky, nahradí se při přepočtu výškou příslušného bodu z aktuální DTM databáze. Dvojstisk myši nad polem DTM způsobí přenos výšky bodu z aktuální DTM databáze do pole Pata.

Tlačítko Použít promítne překážky z tabulky do profilu. Tlačítko Obnovit znovu načte poslední stav překážek profilu-tj. stav před vyvoláním formuláře Překážky nebo po posledním stisku tlačítka Použít. Tlačítkem Ok se překážky z tabulky promítnou do profilu a formulář se uzavře. Tlačítkem Zrušit se formulář uzavře a veškeré změny učiněné ve formuláři budou ignorovány.

obr. 17 - formulář Překážky

Při otevřeném formuláři Překážky je možné ve formuláři Profil pohybovat kurzorem. Takto lze snadno specifikovat polohu překážky. Polohu kurzoru lze snadno načíst do formuláře Překážky pomocí tlačítek Kurzor. Na záložce Překážka lze takto určit střed překážky, zatímco na záložce Okraje lze takto specifikovat levý a pravý okraj překážky.

obr. 18 - záložka Okraje

Spolupráce s Mapovým serverem

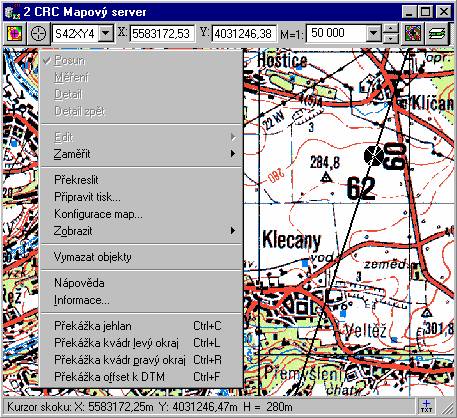

Pro efektivnější zadávání překážek spolupracuje profilový server s Mapovým serverem. Formulář Překážky lze snadno vyvolat i z Mapového serveru pomocí kontextového menu. Pokud Mapový server obsahuje skok s kurzorem, obsahuje její kontextové menu následující položky:

	Překážka jehlan	Ctrl+C	Aktivuje formulář Překážky a přenese polohu kurzoru do pole určujícího střed překážky. Dále nastaví typ překážky na Jehlan.
	Překážka kvádr levý okraj	Ctrl+L	Aktivuje formulář Překážky a přenese polohu kurzoru do pole určujícího levý okraj překážky. Dále nastaví typ překážky na Kvádr. Chybí-li údaj o druhém okraji překážky, automaticky se zaktivuje Mapový server.
	Překážka kvádr pravý okraj	Ctrl+R	Aktivuje formulář Překážky a přenese polohu kurzoru do pole určujícího pravý okraj překážky. Dále nastaví typ překážky na Kvádr. Chybí-li údaj o druhém okraji překážky, automaticky se zaktivuje Mapový server.
	Překážka offset k DTM	Ctrl+F	Aktivuje formulář Překážky a přenese polohu kurzoru do pole určujícího střed překážky. Dále nastaví typ překážky na DTM Offset.

obr. 19 - kontextové menu Mapového serveru

Stanice

Formulář Stanoviště byl ve verzi 2.0 nahrazen sdíleným serverovým komponentem Stanice, který lze vyvolat pomocí tlačítek A nebo B.

Tento formulář pracuje s databází stanic. Formulář umožňuje standardní databázové operace jako je editace, mazání, přidávání nebo vyhledávání záznamů. Dvojstiskem levého tlačítka myši nad vybraným záznamem nebo pomocí tlačítka Přenést se vybraná stanice přenese do dialogu Definice skoku. Bližší informace o tomto komponentu lze získat v nápovědě vyvolané přímo z tohoto formuláře.

obr. 20 - formulář Stanice

Nastavení

Formulář lze vyvolat pomocí menu Zobrazit/Nastavení. Tento záložkový formulář obsahuje nastavení, které uživatel může měnit. Většina nastavení se ukládá. Tyto nastavení jsou společné pro všechny instance Profilu. Promítnutí změn do jiných instancí proběhne po uzavření a opětovném otevření formuláře Profil.

Záložka Obecné

Zde se volí notifikační systém, což je souřadný systém, ve kterém jsou uvedeny informace o pozici kurzoru nebo ukazatele myši například ve stavové řádce. Pokud nelze souřadnice do daného notifikačního systému převést, obsahuje výsledný text otazníky.

Dále se zde nastavuje způsob zobrazení morfologických dat.

obr. 21 - Nastavení / záložka Obecné

Záložka Tisk profilu

Zde lze zvolit tloušťku křivky grafu při tisku. Volba 0 znamená nejtenčí možnou čáru, kterou tiskárna dovede vytisknout. Pokud není volba Zahrnou informace o skoku zaškrtnuta, do MS Excelu se vloží pouze profil (Enhanced Meta File). Informace o krajních bodech, délce profilu, parametrech a statistikách profilu, atd. se nepřenesou. Dále je zde možné zvolit šablony MS Excelu, které se použijí při tisku profilu a kolmého profilu. Více informací o této problematice je uvedeno v odstavci Tisk pomocí MS Excelu.

Pokud se zadané šablony nenaleznou, automaticky se použijí implicitně instalované šablony.

Pokud není korektně nainstalován MS Excel (verze 97 nebo vyšší), nebude tisk profilu možný.

obr. 22 - Nastavení / záložka Tisk profilu

Záložka Barvy

Zde lze nastavit barvy kurzoru, fresnelovy zóny, vysílače, grafu profilu a dalších částí profilu. Dialog pro výběr barvy se vyvolá stiskem příslušného barevného tlačítka.

obr. 23 - Nastavení / záložka Barvy

Záložka Ostatní

V této záložce lze nastavit výchozí hodnotu kmitočtu pro nové profily.

Dále je zde možno zvolit mód práce s Mapovým serverem. Bližší popis je uveden v kapitole Mapový server v sekci Synchronizace mapy a profilu.

obr. 24 – Nastavení / záložka Ostatní

Parametry profilu a útlumy

Formulář lze vyvolat pomocí menu Zobrazit/Parametry profilu a útlumy nebo pomocí tlačítka toolbaru. Příslušné výpočty jsou ovlivňovány případnými překážkami v profilu. Formulář obsahuje tabulku s těmito údaji:

		Drsnost terénu
		Útlum šířením ve volném prostoru
		Útlum překážkou
		Útlum překážkou na profilu zvýšeném o morfologické kategorie
		Efektivní výška (ze stanice A a B)
		Zvlnění (delta H) (ze stanice A a B)
		Intenzity signálu pro jednotlivé sady křivek šíření (ze stanice A a B). Typ křivek šíření lze zvolit pomocí komponentu Konfigurace komponent

obr. 25 - formulář Parametry profilu a útlumy

Kolmý profil

Formulář lze vyvolat pomocí menu Zobrazit /Kolmý profil nebo pomocí tlačítka toolbaru . Zobrazuje profil, který je kolmý na profil v místě kurzoru. Kolmý profil je aktualizován spolu s pohybem kurzoru. Místo kurzoru představuje bod 0. Po vyvolání formuláře jsou měřítka os Y u obou profilů stejná.

Formulář obsahuje toolbar s tlačítky. Funkce těchto tlačítek je analogická s funkcí tlačítek formuláře Profil - ovládání souřadné sítě, morfologických dat, kurzoru. Pomocí druhého tlačítko zleva lze přepínat mezi dvěma základními způsoby zobrazení. Pokud tlačítko není stisknuto, přejímá formulář Kolmý profil měřítko osy Y od formuláře Profil . Pokud je toto tlačítko stisknuto, je měřítko osy Y odvozeno od velikosti Fresnelovy zóny. Tento způsob zobrazení nemá smysl, pokud kurzor není mezi vysílači.

obr. 26 - formulář Kolmý profil

Stavová řádka obsahuje stejné informace jako stavová řádka formuláře Profil. Pole, která zde nemají smysl, nejsou zobrazena.

Tisk kolmého profilu

Obecný popis problematiky tisku a tvorby šablon je popsán v kapitole Tisk pomocí MS Excelu . Šablona pro tisk kolmého profilu podporuje většinu pojmenovaných polí sloužících pro tisk normálního profilu (pole sloužící pro přenos parametrů a útlumů profilu nejsou podporována). Zde následuje pouze seznam některých pojmenovaných polí, které byly dodány pro potřeby tisku kolmého profilu. Všechna tato pojmenovaná pole obsahují ve svém jméně písmeno C.

	CDistFromA	Tato buňka určuje vzdálenost průsečíku od levého vysílače normálního profilu.
	WGS84C1	První souřadnice průsečíku v souřadném systému WGS 84.
	WGS84C2	Druhá souřadnice průsečíku v souřadném systému WGS 84.

Informace

Tento formulář zobrazuje licenční informace. Další záložky obsahují informace o komponentech systému Profil a informace o konfiguraci pracovní stanice. Tyto informace jsou určeny zejména pro potřeby technické podpory a konfigurace v nestandardním prostředí.

obr. 27 - formulář Informace

Výškopisná mapa

Výškopisná mapa slouží ke zobrazení radiokomunikačních objektů a parametrů v kontextu hranic států a okresů, dat digitálního modelu terénu a dat morfologie. Jednotlivé kategorie zobrazovaných dat jsou umístěny v samostatných vrstvách mapy a lze je nezávisle zapínat a vypínat. Zobrazení umožňuje kombinovat data rastrová (data výškopisu, data morfologie, kritéria pokrytí sítí a pod.) s daty vektorovými (vysílače, skoky, křivky pokrytí apod.). Typické možnosti zobrazení ve výškopisné mapě jsou znázorněny na obr. 28.

Bližší informace o tomto komponentu lze získat z nápovědy, která se vyvolá přímo z formuláře výškopisné mapy.

obr. 28 - Výškopisná mapa

Mapový server

Mapový server slouží k zobrazení radiokomunikačních objektů na podkladě, tvořeném digitalizovanými rastrovými anebo vektorovými mapami.

Pro práci s tímto serverem slouží menu Zobrazit/Mapový server nebo příslušná tlačítka toolbaru. Do Mapového serveru lze přidat objekt s daty aktuálního skoku. Pomocí menu je možné zaměřit bod levého nebo pravého vysílače - příslušný bod se zaměří do středu okna. Pokud je zapnutý kurzor, je možné zaměřit i jeho pozici na mapě.

Pokud Mapový server obsahuje skok s kurzorem, lze pomocí kontextového menu snadno definovat překážky na profilu. Po výběru příslušné položky kontextového menu dojde k aktivaci formuláře Překážky a jeho naplnění dostupnými údaji. Popis tohoto menu a další informace lze nalézt v kapitole Překážky v sekci spolupráce s Mapovým serverem.

Bližší informace o tomto komponentu lze získat z nápovědy, která se vyvolá přímo z formuláře Mapového serveru.

Synchronizace Mapového serveru a profilu

S mapovým serverem lze pracovat ve dvou módech: při zapnuté nebo vypnuté synchronizaci. Tento mód lze zvolit ve formuláři Nastavení na záložce Ostatní.

Při zapnuté synchronizaci se Mapový server po vytvoření z profilu sváže spolu s profilem. Pohyb kurzoru, otevření nebo změna polohy skoku způsobí okamžitou aktualizaci dat v Mapovém serveru. Při vypnuté synchronizaci se nově vytvořené instance Mapového serveru s profilem automaticky nesvážou. Toto spojení vznikne až v okamžiku zaměření kurzoru nebo stanice skoku na mapě pomocí menu Mapový server nebo tlačítka nástrojové lišty.

obr. 29 – Mapový server

Mapový server

Mapový server je systém pro vizualizaci objektů a výstupů radiokomunikačních úloh (stanoviště, vysílače, skoky, hraniční křivky pokrytí, diagramy viditelnosti, diagramy plošného rozložení intenzity signálu, rastrové výstupy výpočetních úloh a pod.) na podkladu digitalizovaných rastrových nebo vektorových map. Mapový server obsahuje jádro obecného GIS  (Geografický Informační Systém) a je schopen zobrazit libovolné mapové podklady ve většině známých formátů. Mapový server lze používat samostatně pro práci s mapami, konfrontaci mapových podkladů s daty digitálního modelu a pod. nebo ve spojení s výpočetními komponenty a aplikacemi jako prostředek k zadání pozice stanoviště a k zobrazení výsledků řešených úloh. Mapový server doplňuje a rozšiřuje možnosti základní vizualizace (bez rovinné projekce a možnosti zobrazení mapových dat) druhého mapového systému RadioLab - Výškopisné mapy.

Základní funkce

Mapový server nabízí tyto základní funkce:

Kromě vyjmenovaných základních funkcí umožňuje Mapový server zobrazit výsledky výpočtů z jiných aplikací. Tyto aplikace mohou do Mapového serveru vkládat následující typy objektů.

Mapový server umožňuje zadávat souřadnice v následujících souřadnicových systémech.

Spolupráce mapy s ostatními aplikacemi

Mapový server spolupracuje s ostatními radiokomunikačními systémy CRC Data. Poskytuje služby pro vizualizaci výsledků výpočtů a zobrazení různých rádiových objektů. Slouží i jako nástroj pro zadávání zeměpisné polohy - např. polohy stanoviště, krajních bodů skoku nebo překážek.

Následující tabulka obsahuje stručný přehled možností spolupráce s jednotlivými klienty:

Profil

Viditelnost

Pokrytí

Databáze stanic

Hlavní okno aplikace

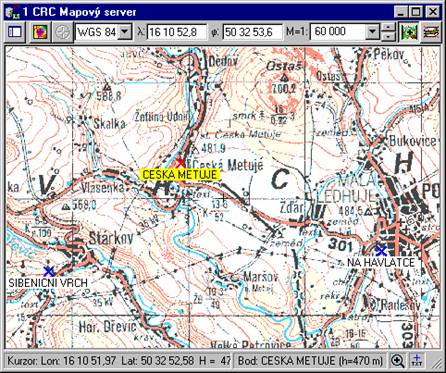

Na obr. 30 je základní okno aplikace sloužící k zobrazení map, vektorových dat a rádiových objektů. Na nástrojové liště okna jsou umístěny ovládací prvky pro změnu měřítka, nastavení středu zobrazení, umístění značky, nastavení vlastností zobrazení mapy, konfiguraci a tisk.

obr. 30 - hlavní okno Mapového serveru

Nástrojová lišta

Nástrojová lišta (toolbar) je řádek složený zejména z tlačítek, které zastupují často používané položky menu. Pokud je některé tlačítko neaktivní není možné uskutečnit požadovanou operaci.

Menu

Menu aplikace se vyvolá stiskem pravého tlačítka myši na zobrazeném mapovém podkladu nebo tlačítkem Menu na klávesnici Win95/98.

Menu Edit

Menu Edit umožňuje uživateli vytvořit novou značku nebo skok, případně editovat již existující skoky. Při editaci značky nebo skoku není toto menu aktivní.

Menu Zaměřit

Menu Zaměřit slouží k zaměření středu zobrazení mapy.

Menu Zobrazit

Menu Zobrazit umožňuje uživateli změnit parametry zobrazení map.

Klávesové zkratky

Pro zvýšení efektivnosti ovládání jsou v systému Mapový server implementovány následující klávesové zkratky.

Stavový řádek

Stavový řádek slouží k zobrazení aktuálního stavu systému. Může obsahovat například souřadnice kurzoru myši nebo indikovat postup časově náročné operace.

obr. 31 - stavový řádek

Časově náročné operace je možné přerušit stiskem ikony Stop ve stavovém řádku nebo klávesou Esc.

obr. 32 - stavový řádek při výpočtu

Následující tabulka popisuje základní funkčnost tlačítek umístěným ve stavovém řádku.

Operace s mapou

Ukazatel myši Mapového serveru může pracovat v jednom ze tří režimů. Aktuální režim práce s mapou je indikován tvarem kurzoru. Jednotlivé režimy lze přepínat pomocí menu aplikace nebo stiskem klávesy F12.

Režim Posun

Tento režim je zapnut ihned po spuštění Mapového serveru. Umožňuje jednoduše posouvat zobrazený výřez mapy pohybem myši se stisknutým levým tlačítkem. Režim Měření

V tomto režimu je možné odměřovat vzdálenosti a úhly dvou bodů na mapě.

Režim Detail

Tento režim slouží pro zobrazení detailu oblasti mapy. Bližší informace jsou uvedeny v kapitole Změna měřítka mapy

Změna středu zobrazení

Nové souřadnice středu zobrazení se zadávají v polích na nástrojové liště. K zaměření dojde po stisku klávesy Enter. Pokud se nezobrazí žádné mapové podklady, je nezbytné zkontrolovat nastavení v dialogu Konfigurace a také správné nastavení pásu v záložce Mapa.

Na původní měřítko se lze vrátit výběrem položky menu Detail zpět. Operaci Detail zpět  lze provést maximálně 5x (pamatuje se 5 operací Zoom).

Změna měřítka mapy

Mapový server umožňuje zobrazovat rastrové podklady i v jiných měřítkách než v základním měřítku mapy. Zpravidla se používají měřítka menší, např. mapové podklady ČR základního měřítka 1:100 000 lze rozumně používat v rozsahu měřítek od cca 1:25 000 do 1:100 000 (nastavení lze měnit v dialogu Konfigurace ). V následujících odstavcích jsou popsány možnosti nastavení měřítka zobrazení.

Zadání hodnoty

Měřítko zobrazení se vybírá z předvolených hodnot nebo přímým zadáním hodnoty do pole nástrojové lišty.

Klávesnice

Změna měřítka - zvětšení / zmenšení se provede stiskem klávesy + nebo - na numerické části klávesnice. Střed zobrazení zůstává na stejném místě.

Myš

Přepnutím do režimu Detail se změní kurzor myši nad prostorem mapy na symbol šipky s lupou. Stiskem levého tlačítka myši a následným pohybem kurzoru se označuje výřez mapy. Po uvolnění tlačítka se tato oblast zaměří. Pokud bude tlačítko uvolněno na stejném místě, kde bylo původně stisknuto, zobrazená oblast se nezmění. Při vypnutém přepočítávání diagramů je vhodné celou zobrazenou oblast překreslit.

Překreslení mapy

Překreslení mapy přepočítá zobrazené diagramy a způsobí vykreslení všech vrstev mapy. Vyvolá se stiskem tlačítka Překreslit v nástrojové liště. Diagramy se přepočítávají buď s plnou přesností (symbol lupa se znaménkem plus v nástrojové liště), nebo zrychleně s menší přesností (symbol lupa se znaménkem mínus). Při současném stisku tlačítka Překreslit a klávesy SHIFT se diagramy vždy přepočítají v režimu s více detaily.

Měření vzdálenosti a azimutu

Režim měření se zapíná v menu výběrem položky Měření. K ukončení režimu dojde stiskem klávesy Esc nebo výběrem jiného režimu práce s mapou. Stisknutím levého tlačítka myši se označí výchozí pozice pro měření. Ve stavové řádce se vypisuje aktuální vzdálenost a úhel mezi výchozím bodem a kurzorem myši. Koncový bod se potvrdí opětovným stiskem levého tlačítka myši.

Pokud je při výběru bodů pro měření stisknuta klávesa SHIFT, souřadnice bodu se převezmou ze středu objektu, nad kterým se právě nachází kurzor.

Tisk mapy

Zobrazenou situaci lze přenést do tabulky MS Excel nebo uložit na disk prostřednictvím dialogu Příprava tisku. Dialog je možné vyvolat stiskem tlačítka Příprava tisku v nástrojové liště, nebo z menu výběrem příslušné položky.

obr. 33 - tisk zobrazené situace

Při volbě Jiný v rámci Formát obrázku je možné specifikovat vlastní velikost výsledného obrázku v milimetrech. Při zaškrtnutí volby Tisknout barevné stupnice se vytisknou popisy barevných stupnic diagramů. Aby tato volba byla přístupná musí Mapový server obsahovat alespoň jeden diagram.

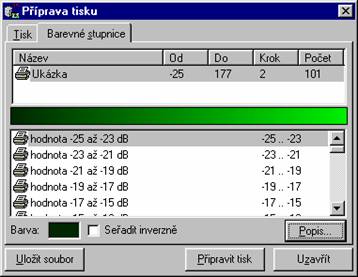

K nastavení popisu stupnic je určena záložka Barevné stupnice. Horní část je vyhrazena pro výpis všech použitých barevných stupnic (pokud mapa obsahuje více diagramů s různými barevnými stupnicemi), spodní část obsahuje nastavení popisu jednotlivých barev vybrané stupnice. Názvy stupnic a popisy barev lze měnit po stisku klávesy Enter. Zaškrtnutím příslušného pole lze určit, zda se daná stupnice případně popis bude tisknout.

obr. 34 - nastavení popisu k barevným stupnicím

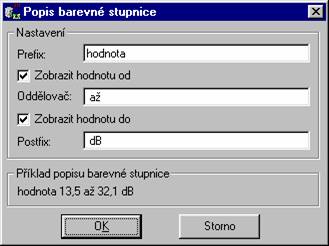

K automatické tvorbě popisu jednotlivých položek lze použít dialog Popis barevné stupnice, který se vyvolává stiskem tlačítka Popis. Po potvrzení tlačítkem Ok se vygenerují popisy ke všem zaškrtnutým barvám stupnice.

obr. 35 - dialog Popis barevné stupnice

Skoky v mapě

Mapový server umožňuje v režimu Posun měnit pozici skoku. Pokud má skok zobrazen kurzor, je možné jej přemísťovat po celé jeho délce. Stisknutí levého tlačítka myši nad kurzorem skoku způsobí přepnutí do editačního režimu, který umožňuje měnit pozici kurzoru pomocí myši. Tento režim se ukončuje potvrzením nové pozice klávesou Enter nebo stiskem klávesy Esc, která navrátí kurzor na původní místo. Kurzor lze také ovládat kurzorovými klávesami šipka nahoru a šipka dolu.

Informace o aplikaci

Tento dialog zobrazuje licenční informace, informace o komponentech systému CRC Mapový Server a informace o konfiguraci pracovní stanice. Tyto informace jsou určeny zejména pro potřeby technické podpory a konfigurace v nestandardním prostředí.

obr. 36 - formulář Informace

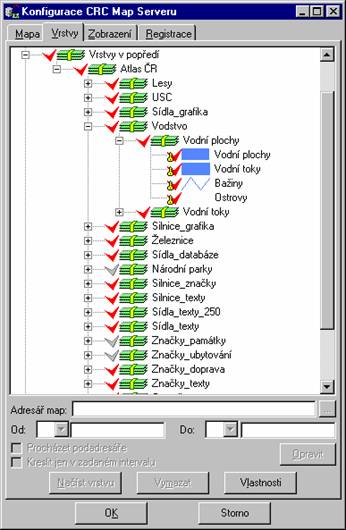

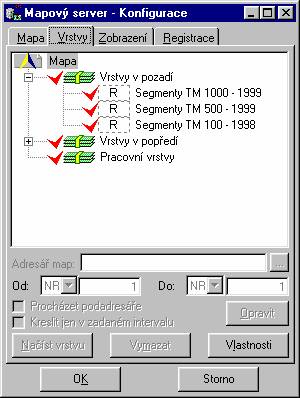

Strom vrstev

Strom vrstev slouží k jednoduchému ovládání (zapínání/vypínání) zobrazených vrstev a objektů na mapě. Zapíná se prvním tlačítkem Strom vrstev v nástrojové liště. Obsahuje také záložku Info, ve které se zobrazují informace o zvoleném mapovém objektu a záložku Objekty pro zobrazení a ovládání radiokomunikačních objektů.

Záložka Vrstvy

V záložce Vrstvy je možné ovládat jednotlivé mapové podklady. - Zapínat/vypínat, vkládat a odstraňovat a nastavovat vlastnosti vrstev. Veškeré funkce jsou přístupné z menu, které se vyvolá stiskem pravého tlačítka myši na příslušné vrstvě. Ovládání je shodné s ovládáním v systému MaGIS. Jediný rozdíl je v omezení pro Pracovní vrstvy, které jsou vyhrazeny pro interní potřebu Mapového serveru a slouží pro zobrazování radiokomunikačních objektů. Příklad zobrazení této záložky je v kapitole Hlavní okno aplikace obr. 30.

Záložka Info

Záložka Info zobrazuje dostupné informace o objektu. Tato funkce je obdobná jako v systému MaGIS. Informace se zobrazí po stisku levého tlačítka na libovolný objekt v mapovém podkladu. Protože se objekty mohou překrývat, je nezbytné nejdříve v záložce Vrstvy označit vrstvu, nebo skupinu vrstev, ve které se objekt bude vyhledávat. Systém MaGIS umožňuje každému objektu přiřadit uživatelské atributy, případně jej napojit na externí databázi. Položky těchto databází se taktéž vypisují.

Externí atributy

Externí atributy slouží k zaznamenání uživatelských informací o mapových objektech. Např. objekt typu bod reprezentující obec město může mít definován atribut počet obyvatel.

Externí atributy jsou uloženy v souboru ve formátu MS Access 97 s příponou mdb. Teto soubor se vztahuje pouze k jedné vrstvě se stejným názvem. Pokud tento soubor neexistuje lze jej vytvořit vyvoláním dialogu Vlastnosti a v záložce Objekty stisknout tlačítko Databáze atributů objektů/Generovat. Soubor musí obsahovat tři tabulky. ('Data', 'Data Attr', 'Data Doc').

Způsoby připojení externích atributů

Import dat

K tabulce 'Data Attr' se přidají sloupce odpovídající externím atributům mapových objektů. Výhodou je snadná přenositelnost, ale data nemohou být modifikována jiným programem.

Externí databáze

Připojení externí databáze je vytvoření odkazu na cizí datový zdroj. Datové zdroje mohou být soubory FoxPro, dBase, MS Access, nebo libovolný ODBC zdroj. Externí atributy se nekopírují a zůstávají uloženy v externí databázi. Ta může být nadále využívána jiným programem a veškeré úpravy se projeví i v Mapovém serveru. Nevýhodou tohoto způsobu je omezená přemístitelnost na jiné počítače. Protože datový soubor vrstvy (mdb) obsahuje pevný odkaz na externí databázi.

Zobrazení externích atributů

Externí atributy se zobrazují v záložce Info. Zobrazeny jsou vždy všechny atributy obsaženy v tabulce 'Data Attr.' Atributy z externí databáze jsou vypsány pouze tehdy je-li v souboru mdb definován dotaz. Dotaz vždy musí obsahovat sloupec s názvem Data.MG_Number, podle kterého se provádí identifikace objektu. Výsledná uživatelská data jsou dána sjednocením všech dotazů.

Příklad dotazu: SELECT * FROM Data INNER JOIN UserData ON [Data].[MG_Number] = [UserData].[MG_Number];

Tento dotaz zobrazí všechny položky z tabulky UserData.

obr. 37 - příklad zobrazených informací

Záložka Objekty

Záložka Objekty je rozdělena do dvou sekcí. První sekce je strom obsahující všechny radiokomunikační objekty a základní atributy (např. popis). Stisknutím myši nad symboly v uzlech stromu lze ovládat viditelnost  jednotlivých objektů popř. atributů. Pro každý typ je v kulatých závorkách uveden počet výskytů v mapě. Dolní část slouží k výpisu jednotlivých objektů zvoleného typu. Tento seznam je implementován pouze pro některé typy objektů. Po stisku pravého tlačítka myši v této sekci se zobrazí menu umožňující zaměřit střed zobrazení na vybraný objekt - položky Zaměřit objekt nebo odstranit všechny označené objekty z mapy - položka Vymazat objekty. Vymazání je možné vyvolat i pomocí klávesové zkratky CTRL+Del. Objekty typu diagram je možné jednotlivě zapínat a vypínat stiskem klávesy mezerník.

obr. 38 - záložka Objekty

Konfigurace

Mapový server je obecný systém schopný pracovat se sadou rastrových map různých měřítek a se sadou vrstev vektorových dat. Rozsah a typ zdrojových dat může být velmi variabilní, konfigurace systému tedy představuje poměrně náročnou úlohu. Mapový server pro svou práci využívá komponenty obecného geografického systému MaGIS. Údaje o zdrojových datech je třeba promítnout i do těchto komponent. Formulář Konfigurace map je nástroj, kterým lze provést konfiguraci vlastního Mapového serveru a tím i konfiguraci komponent systému MaGIS. V případě obtíží s konfigurací, lze najít v referenční příručce k systému MaGIS podrobné informace o celkové koncepci a možnostech tohoto systému, případně popis komponent a jejich konfigurace. Tato příručka je součástí instalace.

Konfigurační dialog lze vyvolat pomocí tlačítka nástrojové lišty nebo z menu výběrem položky Konfigurace map. Podrobný popis problematiky je uveden v následujících kapitolách.

Záložka Mapa

Konfigurace Mapového serveru obsahuje dva typy informací. Jednak údaje potřebné pro funkčnost komponent systému MaGIS a dále pak nastavení vlastního Mapového serveru.

Konfigurace komponent lze uložit do souboru s příponou .map. Jedná se zejména o informace obsažené na záložce Vrstvy-tj. popis vrstev v pozadí a popředí, odkaz na zdrojové soubory rastrových map nebo vektorových dat a nastavení jejich měřítek.

Ostatní nastavení Mapového serveru jsou uložena v registrační databázi Windows. Jde například o způsob práce s diagramy nebo kurzorem a volba pásu (S-42) použitých rastrových map. Tato informace není součástí zdrojových rastrových dat, uživatel tedy musí tento údaj správně nastavit.

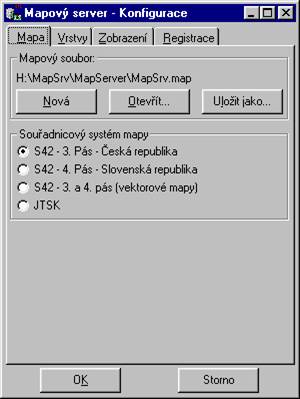

Informace o aktuálně použitém souboru jsou uvedeny na záložce Mapa-viz. obr. 39. Pro uložení a načtení souboru .map slouží tlačítka Otevřít a Uložit jako. Stiskem tlačítka Nová se smaže aktuální konfigurace komponent a Mapový server lze nově nakonfigurovat. Tato situace odpovídá stavu Mapového serveru bezprostředně po instalaci.

obr. 39 - záložka Mapa

Příklad: je možné vytvořit dva soubory s příponou .map: jeden s konfigurací map pro 3. pás (ČR) a druhý pro 4. pás (SR). Načtením příslušného souboru a volbou pásu rastrových dat lze snadno přepínat mezi dvěma scénáři konfigurace Mapového serveru.

Záložka Vrstvy

Mapový server obsahuje tři hladiny-skupiny vrstev, které mohou obsahovat zobrazitelná data. Při zobrazování dat postupuje Mapový server takto: nejdříve zobrazí data z hladiny Vrstvy v pozadí, přes ně data z hladiny Vrstvy v popředí a nakonec data z hladiny Pracovní vrstvy. Následující tabulka obsahuje přehled hladin a jejich typický obsah:

Během konfigurace Mapového serveru je nutné vložit a nakonfigurovat příslušné vrstvy do jednotlivých hladin.

Načtení vrstvy

Pro vložení vrstvy do hladiny je nutné označit příslušnou hladinu (typicky Vrstvy v pozadí pro rastrová data, Vrstvy v popředí pro vektorová data) a stisknout tlačítko Načíst vrstvu. Dále je třeba zadat cestu na soubor s příponou .dat, který obsahuje popis struktury dané vrstvy. Například soubor TM1000_34.dat popisuje rastrové mapy v základním měřítku 1:1 000 000 pro 4. pás (SR). Soubor Kraje.dat popisuje vrstvu vektorových dat jednotlivých hranic krajů. Poté se v hladině vrstev objeví příslušný záznam o vložené vrstvě. Dále je nutné tento záznam označit a do pole Adresář map zadat cestu na vlastní mapové soubory (například soubory s příponou .tif nebo .bmp pro rastrová data) a upravit rozsahy měřítek. Změny se potvrdí stiskem tlačítka Opravit. Další možnosti nastavení jsou přístupné po stisku tlačítka Vlastnosti, které vyvolá konfigurační dialog systému MaGIS.

Odstranění vrstvy z mapového stromu lze provést stiskem tlačítka Vymazat.

obr. 40 - záložka Vrstvy

Načtení skupiny vrstev

Vektorová data se typicky skládají z mnoha vrstev-např. hranice, města, názvy měst, lesy a pod. V jedné vrstvě je uložen zpravidla jen jeden druh objektů. Konfigurace těchto vrstev předchozím způsobem by byla zdlouhavá, proto se tyto vrstvy slučují do skupin reprezentovaných souborem s příponou .lay. Tento soubor lze vložit do mapového stromu obdobným postupem jako vložení jedné vrstvy. Adresář obsahující tyto vektorová data musí být však nejprve zaregistrován. Vlastní postup registrace je popsán v části Záložka registrace

Novou skupinu vrstev lze vytvořit stiskem pravého tlačítka myši na již existující skupině a vybráním položky z menu Vložit skupinu. Tímto postupem vznikne nová podskupina vrstev, která může být nadále konfigurována. Příkladem takovéto podskupiny vrstev je položka Vodní plochy na obr. 41.

Tlačítko Vymazat umožňuje smazat skupinu vrstev z mapového stromu.

obr. 41-Atlas ČR

Konfigurace rozsahu měřítka pro zobrazení vrstvy

U každé vrstvy lze nastavit rozsah měřítka, ve kterém bude příslušná vrstva zobrazena. Správným nastavením měřítek lze docílit přehledného a rychlého zobrazování map a plynulého navazování mezi jednotlivými mapami (např. přechod mezi mapou 1:100 000 a 1:200 000). U vektorových map lze takto  nastavit různou úroveň detailu celé mapy pro různá měřítka (např. zobrazení názvů obcí až v detailním pohledu).

Meze zobrazování lze pro označenou vrstvu nastavit pomocí polí Od a Do. Provedené změny je třeba potvrdit stiskem tlačítka Opravit. Při nastavování mezí pro jednotlivé vrstvy je nutné dbát na to, aby se měřítka pro dva rastrové podklady nepřekrývaly. V opačném případě dojde k načítání a kreslení obou mapových podkladů.

V následující tabulce je uvedeno možné nastavení mezí pro základní rastrové mapy.

	Mapový podklad	Měřítko Od	Měřítko Do
	Rastry ČR M 1:100 000	>=        25 000	<          150 000
	Rastry ČR M 1:500 000	>=        150 000	<          750 000
	Rastry ČR M 1:1 000 000	>=        750 000	<          1 750 000

Vypínání vrstev

Jednotlivé vrstvy nebo skupin vrstev lze v mapovém stromě zapínat a vypínat. Zapnuté vrstvy jsou červeně zaškrtnuty. Vypnuté vrstvy se nezobrazují.

Vypínání a zapínání Vrstev v pozadí, Vrstev v popředí a Pracovních vrstev lze navíc snadno řídit i pomocí tlačítek na nástrojové liště. Při konfiguraci Mapového serveru, kdy ve Vrstvách v pozadí jsou nakonfigurovány rastrová data a ve Vrstvách v popředí data vektorová, lze snadno přepínat mezi jednotlivými typy podkladů.

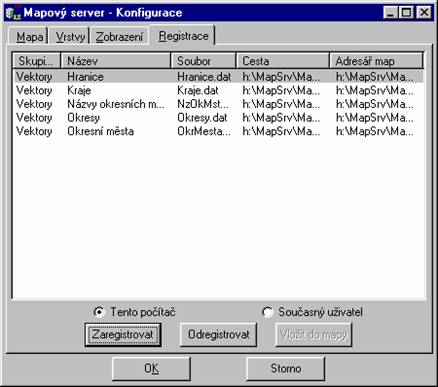

Záložka Registrace

Při konfiguraci Mapového serveru je možné načíst skupinu vrstev (reprezentující například sadu vrstev vektorových dat) pomocí souboru s příponou .lay. Tento soubor obsahuje seznam jednotlivých vrstev, ale už nemusí obsahovat informace o umístění jejich zdrojových dat. Tento problém lze vyřešit procesem registrace vrstev, který je možné uskutečnit prostřednictvím záložky Registrace. Bližší informace o této problematice lze nalézt v referenční příručce k systému MaGIS.

obr. 42 - záložka Registrace

Po stisku tlačítka Zaregistrovat je nutné zadat adresář obsahující soubory s příponou .dat. Všechny vrstvy obsažené ve zvoleném adresáři se zaregistrují, buď pro daný počítač (všechny uživatele) nebo pro aktuálně přihlášeného uživatele.

Tlačítko Odregistrovat slouží k vymazání informací o registraci. Vrstvy aktuálně používané Mapovým serverem nelze odregistrovat.

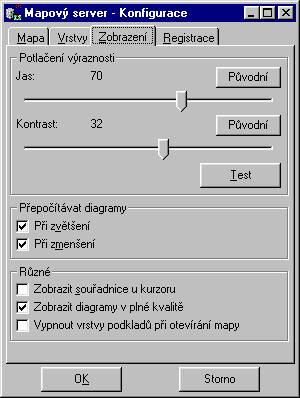

Záložka Zobrazení

Na této záložce lze nastavit jas a kontrast pro Vrstvy v pozadí. Tím je možné potlačit výraznost rastrových podkladů. Radiokomunikační objekty zobrazené v mapě pak více vyniknou. Původní nastavení je -50 pro jas a -80 pro kontrast. Tlačítka Norm. slouží k nastavení nulové hodnoty a tlačítko Test pro náhled v aktuálním pohledu na mapu.

obr. 43 - záložka Zobrazení

Volby Přepočítávat diagramy

Zaškrtnutím této volby se provede přepočítání a projekce diagramů při každé změně měřítka mapy. V opačném případě, který proces překreslování zrychlí, je nutno v některých případech provést přepočtení stiskem tlačítka Překreslit.

Volby Různé

Při zapnuté volbě Zobrazit souřadnice u kurzoru se vypisují souřadnice kurzoru kromě stavového řádku také i těsně vedle kurzoru myši.

Kvalitu zobrazení diagramů lze řídit volbou Zobrazit diagramy v plné kvalitě. Tuto volbu lze také řídit pomocí symbolu lupy ve stavovém řádku

Pro rychlejší otevírání mapového serveru byla přidána volba Vypnout vrstvy podkladů při otevírání mapy. Tyto vrstvy je nutné zapínat ručně z nástrojové lišty. Aktivace této volby může podstatně zrychlit práci s mapou, uživatel si nejprve otevře mapu pouze s radiokomunikačními objekty (např. diagramy signálu), provede nastavení vhodného měřítka nebo výřezu a nakonec podloží takto vyladěný obrázek zvolenými mapovými daty.

Instalace

Dodatečné změny týkající se instalace mohou být uvedeny v souboru ReadMe.txt na instalačním médiu.

Vzhledem k větší stabilitě, robustnosti a celkové vhodnosti doporučujeme aplikaci provozovat pod operačním systémem Windows NT 4.0 nebo Windows 2000.

Požadavky na systém

Systém je určen pro provoz pod operačními systémy Windows NT 4.0 nebo vyšší, Windows 95, Windows 98, Windows Me nebo Windows 2000. Pro správnou funkčnost je nutné mít jednu z následujících verzí:

		Windows 95 CZ + ServicePack 1 (verze 4.00.950a)
		Windows 95 Paneuro + ServicePack 1 (verze 4.00.950a) se správně konfigurovanou jazykovou podporou
		Windows 95 OSR2 CZ (verze 4.00.950b)
		Windows 95 OSR2 Paneuro (verze 4.00.950b)
		Windows NT 4.0 + ServicePack 4 (US i CZ)
		Windows 98 Paneuro nebo CZ
		Windows Me Paneuro nebo CZ
		Windows 2000

Na jiných jazykových verzích Windows 9x je nutno mít nainstalované rozšíření podpory cizích jazyků.

Pro další služby je vhodné mít nainstalován MS Excel 97 nebo 2000 (pro tisk výstupů) a Internet Explorer verze 5.0 nebo vyšší s rozšířením pro prohlížení chm souborů (hhupd.exe) pro zobrazení nápovědy.

Map server požaduje minimálně 64 Mb RAM (typicky 128 Mb nebo více) a zobrazovací systém s více než 256 barvami.

Postup instalace

Kontrola popř. upgrade operačního systému (ServicePacks)

Před vlastní instalací je nutno zajistit požadovanou verzi operačního systému (včetně příslušného ServicePacku) - viz. Požadavky na systém. ServicePacks pro příslušné verze operačních systémů jsou součástí instalačního CD.

Po všech změnách operačního systému, kdy jsou čteny systémové soubory z instalačního CD Windows je nutno znovu aplikovat příslušný ServicePack.

Instalace CRC Runtime

Pro běh systému Map Server je nezbytně nutné nejprve nainstalovat CRC Runtime příslušné verze. Tento runtime je sdílen s dalšími systémy - proto se provádí instalace runtime komponentů samostatně.

Instalace runtime provede v prvním kroku aktualizaci OLE komponentů operačního systému a po následném restartování systému a opětovném spuštění instalačního programu je dokončena instalace runtime komponentů. V případě, že už v systému jsou OLE komponenty požadované verze probíhá instalace runtime bez restartu.

Instalace systému Mapový Server

Během instalace systému Mapový server je nutno zadat adresář, do kterého se má systém nainstalovat. Výsledné umístění jednotlivých komponent lze zjistit v dialogu informace v záložce Komponenty.

Během instalace je nutno zadat správné sériové číslo poskytnuté firmou CRC Data. Bez správného sériového čísla nelze systém nainstalovat.

V případě potřeby koexistence systému Mapový server a systému MaGIS na jednom počítači je nutno postupovat takto:

1. odinstalovat systém MaGIS
2. nainstalovat systém MaGIS verze 3.1 RadioLab (poskytne CRC Data nebo Multimedia Computer)
3. nainstalovat Mapový server s volbou neinstalovat komponenty MaGIS

Po té lze oba systémy provozovat současně. Uživatelé vlastnící starší verze MaGIS (2.x) musejí provést upgrade na verzi 3.1.

Jediný korektní způsob odstranění systému z počítače je odinstalace. Speciální postupy pro případ současné instalace se systémem MaGIS jsou popsány v souboru ReadMe.txt umístěného v instalačním adresáři Mapového serveru.

První spuštění

Při prvním spuštění Mapového serveru zobrazí prázdnou mapu. Dále se systém zeptá, zda má načíst přednastavené vrstvy. Přednastavené vrstvy obsahují základní vektorová data administrativního členění ČR (pouze vrstvy Okresní města, Okresy, Kraje a Hranice). Po stisku tlačítka Ano se do nové mapy tyto vrstvy vloží. Systém je pak základně nakonfigurován. Obsahuje několik vrstev vektorových dat a žádné rastrové mapy. Mapový server je tak připraven k používání.

Instalace mapových podkladů

Do programu lze vkládat vektorové i rastrové mapy. Jednoduché mapové podklady stačí nakopírovat z CD. Složitější se musí instalovat jako například vektorový Atlas ČR. Vzhledem k velkému objemu rastrových dat je možné, aby byly umístěny samostatně, a nemusí být součástí souborů obsahujících vlastnosti vrstvy. Bližší informace jsou uvedeny v kapitole Konfigurace.

Odinstalace

Mapový server lze odinstalovat pomocí Ovládacího panelu - Přidat/Ubrat programy. Při odinstalaci je doporučeno volit způsob odinstalování 'Custom'. Volba 'Automatic' by mohla některé sdílené komponenty nahradit starší verzí. Odlišnosti při odinstalování jsou popsány v souboru ReadMe.txt, který je součástí instalace. Tyto postupy je nutné aplikovat zejména pokud jiná aplikace používá komponenty sytému MaGIS.

Co dělat když

	Není zobrazena žádná mapa	V dialogu Konfigurace musí být nastaveny mapové podklady pro příslušné měřítko.
		Nastavit korektní měřítko a zaměřit střed zobrazení na bod obsažený v mapových podkladech. Pro ČR jsou to např. souřadnice 15, 50 v souřadnicovém systému S42.
		Nastavit správný pás v dialogu Konfigurace. 3. pás pro ČR nebo 4. pás pro SR.
	Zobrazování map je pomalé	V dialogu Konfigurace musí být pro každý mapový podklad nastaveno odpovídající měřítko. Není vhodné zobrazovat mapy M 1 : 100 000 v měřítkách větších než 1 : 150 000.
	Nezobrazují se vložené objekty	Zapnout skupinu Pracovní vrstvy.
		Překontrolovat záložku Objekty ve Stromu vrstev.
	Zobrazený diagram má příliš velké body	Stisknout klávesu SHIFT a tlačítko Překreslit v nástrojové liště.
		Vložit nový diagram s vyšší přesností výpočtu.

Příloha

V této kapitole jsou uvedeny základní pojmy související s Mapovým serverem. Podrobnější popis pojmů souvisejících se systémem MaGIS naleznete v příručce Popis architektury, která je ve formě souboru pro MS Word součástí instalace.

Základní skupiny vrstev

Následující skupiny vrstev naleznete v dialogu Konfigurace jejich zobrazení lze ovládat z nástrojové lišty.

	Vrstva	Popis
	Vrstvy v pozadí	Jsou umístěné pod ostatními vrstvami. Obvykle se hodí pro zobrazování rastrových map (neprůhledný podklad) rovněž pro možnost potlačení výraznosti vrstev změnou jasu a kontrastu.
	Vrstvy v popředí	Jsou umístěny nad vrstvami v pozadí a překrývají je. Proto se hodí pro vektorová data.
	Pracovní vrstvy	Tato skupina se využívá pro zobrazení radiokomunikačních objektů Mapového serveru a je jí možné pouze zapínat a vypínat.

Rastrové mapy

Jsou složeny z obdélníků obsahujících obrázky (naskenované mapy, letecké snímky, ). Do .dat souborů vrstvy jsou uloženy velikosti a pozice obdélníků. Obrázky zůstávají uloženy samostatně v původních souborech. Při vložení takovéto vrstvy (přípona .dat) do mapového stromu je nezbytné nastavit Adresář map, ve kterém se nalézají obrazová data. Rastrové mapy je vhodné vkládat do Vrstev v pozadí, kde lze nastavit jas a kontrast zobrazení a tím potlačit jejich výraznost pro lepší přehlednost zobrazení.

Vektorové mapy

Narozdíl od rastrových jsou vektorové mapy složeny výhradně z geometrických tvarů jakými jsou kružnice, přímky, polygony, a texty. Veškeré informace o pozici a vlastnostech objektů jsou uloženy v datových souborech vrstvy (přípona souboru .dat). Zpravidla je v jedné vrstvě uložen jen jeden druh objektů. Z tohoto důvodu je například vektorová mapa České republiky rozdělena do více vrstev (až několik desítek - např. hranice, města, názvy měst, lesy, ). Konfigurace těchto vrstev by byla zdlouhavá a proto se musí nejprve zaregistrovat. Do mapového stromu se již vkládá nakonfigurovaná skupina vrstev (přípona .lay). Vektorové mapy se obvykle vkládají do Vrstev v popředí.

Typy souborů

	Přípona	Popis
	Map	Soubor mapy – obsahuje odkazy na soubory vrstev a skupin vrstev, které se mají zobrazovat jako mapový podklad.
	Lay	Skupina vrstev – uchovává informace o vrstvách.
	Dat	Vrstva – uchovává informace o měřítku, stylu zobrazení.
	Mdb, Mgi, Mgf, Mgs	Datové soubory - uchovávají informace o objektech vložených do vrstvy. Je nezbytné, aby byly vždy ve stejném adresáři jako soubor s příponou .dat.
	Bmp	Rastrový obrázek – formát Windows Bitmap – využívá se jako výstupní formát při tisku do souboru.

Výškopisná mapa

Výškopisná mapa slouží ke zobrazení radiokomunikačních objektů a parametrů v kontextu hranic států a okresů, dat digitálního modelu terénu a dat morfologie. Jednotlivé kategorie zobrazovaných dat jsou umístěny v samostatných vrstvách mapy a lze je nezávisle zapínat a vypínat. Zobrazení umožňuje kombinovat data rastrová (data výškopisu, data morfologie, kritéria pokrytí sítí a pod.) s daty vektorovými (vysílače, skoky, hraniční křivky pokrytí apod.). Typické možnosti zobrazení ve výškopisné mapě jsou znázorněny na obr. 28.

obr. 44 - výškopisná mapa

Výškopisná mapa pracuje interně v souřadném systému WGS 84, zobrazení není závislé na mapových projekcích do plošných souřadnicových systémů a proto lze obecně zobrazit libovolné místo na světě.

obr. 45 - zobrazení DTM dat ve 3D

Kategorie zobrazených dat (vrstvy)

		Souřadnicová síť
		Hranice států
		Okresy ČR
		Vysílače (objekt typu bod)
		Skoky
		Křivky pokrytí
		Diagramy signálu (intenzity pole, viditelnost)
		Rastrová data pokrytí sítí apod.
		Data výškopisu (DTM) nebo morfologie

Popis menu

Výškopisnou mapu lze ovládat prostřednictvím menu, důležité funkce výškopisné mapy lze vyvolat i z nástrojové lišty.

Menu Mapa

	Zobrazit měřítko 1	Zobrazí mapu v měřítku obsahujícím ČR.
	Zobrazit měřítko 2	Zobrazí mapu v měřítku obsahujícím ČR a SR s větším okolím.
	Více detailů	Zobrazí více detailů (názvy vysílačů, měst, ).
	Méně detailů	Zobrazení vysílačů a okresních měst bez názvů.
	Zpřesnit detaily	Dopočítá se zobrazení pro maximální rozlišení dané rastrem zobrazené oblasti.
	Vymazat vše	Vymaže všechny vrstvy s výjimkou hranic a souřadné sítě.
	Připravit tisk	Přenese vektorový obrázek mapy do MS Excelu, odkud jej lze vytisknout.
	Uzavřít	Zavře mapu.

Menu Kurzor

Přepíná mezi dvěma módy kurzoru.

	Výběr/Zoom	Pomocí kurzoru lze vybírat objekty nebo provádět zoom.
	Odměřování	Pomocí kurzoru lze odměřovat vzdálenost a azimut.

Menu Vrstvy

Pomocí tohoto menu lze vypnout nebo zapnout jednotlivé vrstvy mapy. Vypnutá vrstva není vidět.

	Souřadnicová síť	Vypíná/zapíná souřadnou síť.
	Hranice států	Vypíná/zapíná hranice států.
	Okresy	Vypíná/zapíná vrstvu okresů.
	Vysílače	Vypíná/zapíná vrstvu vysílačů.
	Skoky	Vypíná/zapíná skoky.
	Křivky pokrytí	Vypíná/zapíná vrstvu s objekty křivek pokrytí.
	Diagramy signálu	Vypíná/zapíná vrstvu s diagramy signálu.
	Rastrová data	Vypíná/zapíná vrstvu vygenerovaných bitmap pro zobrazení kritérií pokrytí sítě vysílačů.
	Data výškopisu	Vypíná/zapíná vrstvu DTM dat.
	Data morfologie	Vypíná/zapíná vrstvu morfologických dat.

Vrstvy dat výškopisu a morfologických dat nemohou být zapnuté současně.

Menu Zobrazit

	Souřadnice XY	Přepíná mezi souřadným systémem S42 XY a S42 Lon/Lat.
	Značky	Vyvolá dialog pro definici značek.
	Profil terénu	Vyvolá formulář Profil se skokem definovaným značkami.
	Výškopis 3D	Zapíná/vypíná 3D zobrazení DTM dat
	Osvětlení	Udává směr směr osvětlení při 3D zobrazení DTM dat
	Nástrojovou lištu	Zobrazí/skryje toolbar.
	Stavový řádek	Zobrazí/skryje stavový řádek.

Menu  Nápověda

Informace

Zobrazí dialog Informace.

Toolbar

Toolbar (nástrojová lišta) je řádek složený z tlačítek, které zastupují často používané položky menu.

		Menu Mapa /Měřítko .
		Menu Mapa/Měřítko 2
		Menu Mapa/Zpřesnit detaily
		Menu Mapa/Více detailů
		Menu Mapa/Méně detailů
		Menu Zobrazit/Souřadnice XY
		Menu Kurzor/Odměřování-Výběr/Zoom
		Menu Vrstvy/Okresy
		Menu Vrstvy/Vysílače
		Menu Vrstvy/Křivky pokrytí
		Menu Vrstvy/Diagramy signálu
		Menu Vrstvy/Rastrová data
		Menu Vrstvy/Data výškopisu
		Menu Vrstvy/Data morfologie

Stavová řádka

Na stavové řádce se zobrazuje informace o poloze kurzoru a hodnota výšky daného bodu z DTM. Po zastavení kurzoru nad vysílačem je tento vysílač zvýrazněn a na stavové řádce se objeví informace o jeho názvu.

Funkce ZOOM

Funkce zoom se realizuje při stisknutém levém tlačítku myši a výběru oblasti s konstatním poměrem délek stran. Pomocí funkcí aktivovaných z menu pravého tlačítka myši lze obnovit zobrazený pohled před jeho změnou.

Změnou velikosti okna výškopisné mapy je zachován zobrazený výřez při současném zachování proporce zobrazení (poměr délkových jednotek ve vodorovném a svislém směru).

Při zvětšování okna výškopisné mapy při současně stisknuté klávese SHIFT se nemění měřítko zobrazení, pouze se mapa odkrývá (zvětšuje zobrazený výřez).

Tisk mapy

Zobrazenou situaci lze vytisknout přenesením obrázku ve formátu EMF (Enhanced metafile) do tabulky MS Excel příkazem z menu Mapa/Připravit tisk. Vektorové komponenty obrázku (body, značky, popisy, křivky) jsou takto nadále reprezentovány vektorově a při následném zvětšování a zmenšování obrázku v MS Excelu nedochází k jejich zkreslení. Rastrové komponenty jsou připraveny pro optimální zobrazení pro danou velikost.

Příprava tisku se řídí z formuláře dle obr. 46. Obrázek pro zvolenou velikost je možno uložit do souboru pro další použití.

obr. 46 – tisk zobrazené situace

Po stisknutí tlačítka Připravit tisk se provede aktivace programu MS Excel a přenesení obrázku do nové prázdné tabulky. Vlastní vytištění, popř. další formátování a úpravy již provádí sám uživatel prostředky MS Excelu. Tabulka, do které se vkládá obrázek mapy, může být odvozena od šablony (volba A4 na šířku - CRCMapA4Land.xlt, A5 na šířku - CRCMapA5Land.xlt, A5 na A4 - CRCMapA5ToA4.xlt). Šablony mohou být za dodržení určitých pravidel zkušeným uživatelem změněny. Tato pravidla jsou blíže popsány v nápovědě pro profilový server v kapitole „Tisk Pomocí MS Excelu“. Pro úplnost následuje popis pojmenovaných buněk těchto šablon.

	MapPaste	Tato buňka určuje levý horní roh obrázku mapy.
	MapArea	Výsledná velikost obrázku skoku nepřesáhne obdélník definovaný touto oblastí buněk. Při změně velikosti obrázku se zachovává poměr výšky a šířky obrázku.

Pozn.: pro plnohodnotný výsledek tisku je nutno pracovat s nepaletovým režimem zobrazení, tj. s počtem barev větším než 256.

Značky

Ve výškopisné mapě je možno definovat dvě značky určené zejména pro definici dvou bodů pro následné zobrazení profilu v konfiguraci, kdy primárním zobrazením je výškopisná mapa (např. zobrazení rušících vysílačů). Značky jsou v mapě vykresleny jako křížek. Značky se vytvářejí a ruší v dialogu dle obr. 47, další způsob je dvojstisk myši nad objektem „vysílač“.

obr. 47 – definice značek

Stanice

Tento formulář slouží pro vyhledávání stanic a pro základní databázové operace spojené s jejich správou (přidávání, mazání a editování). Tento komponent je sdílen více systémy a obvykle slouží pro přenos dat stanice do daného klientského formuláře.

obr. 48 - formulář Stanice

Základní ovládání

V případě aktivace serveru stanic z klientské aplikace lze přenést aktivní stanici přenést prostřednictvím tlačítka Přenést nebo dvojstiskem levého tlačítka myši nad příslušným záznamem zpět do klientské aplikace. Aktivní stanice je reprezentována černým řádkem, informace o id stanice a jejím názvu je uvedena také na stavové řádce. Tlačítkem Uzavřít se formulář uzavře bez přenosu stanice.

Tlačítkem Vybrat vše lze vybrat všechny stanice. Konkrétní stanice lze vybrat stiskem levého tlačítka myši nad levým záhlavím řádku tabulky se současným použitím kláves Ctrl nebo Shift. Řádek s vybraným vysílačem získá modrou barvu. Vybrané stanice lze následně přenést do obou mapových systémů.

Stisk pravého tlačítka myši nad tabulkou vyvolá kontextové menu s položkami Kopírovat souřadnice a Vložit souřadnice, které umožňují přenos souřadnic bodu z/do schránky.

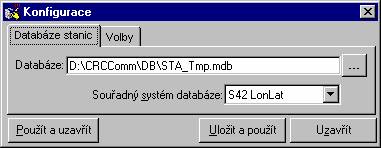

Tlačítkem Konfigurace se vyvolá dialog, kde je možno konfigurovat server stanic. Bližší popis tohoto formuláře lze nalézt v kapitole Konfigurace.

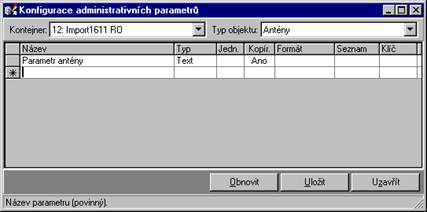

Tlačítko Konfigurace parametrů je viditelné pouze v případě práce nad databází jejíž struktura podporuje správu administrativních parametrů. V tomto případě je viditelná i záložka Parametry. Bližší popis práce s administrativními parametry je v sekci Parametry.

		Slouží pro přemístění aktuálního řádku na první, poslední, předcházející nebo následující stanici.
		Přepne se do editačního režimu a na posledním řádku tabulky založí nový záznam.
		Přepne se do editačního režimu.
		Přepne se do editačního režimu a vymaže aktuální záznam.
		Zvolí pracovní souřadný systém, ve kterém se zobrazují, případně zadávají, souřadnice stanic.
		Potvrdí změny uskutečněné v editačním režimu a přepne se do normálního režimu.
		Zruší změny uskutečněné v editačním režimu a přepne se do normálního režimu. Stav databáze se od posledního vstupu do editačního režimu nezměnil.
		Obnoví data stanic z databáze (podmínky vyhledávání se ignorují).
		Setřídí vzestupně záznamy dle naposledy vybraného sloupce.
		Setřídí sestupně záznamy dle naposledy vybraného sloupce.
		Vyhledá v databázi záznamy vyhovující podmínkám definovaným v záložce Vyhledat.
		Zobrazí vybrané stanice (popřípadě aktuální stanici) na výškopisné mapě.
		Zobrazí vybrané stanice (popřípadě aktuální stanici) na Mapovém serveru. V editačním režimu slouží pro zadání polohy a paty stanice odečtením souřadnic bodu z Mapového serveru.
		Vyvolá nápovědu.

Po stisku tlačítek toolbaru Nový záznam, Opravit záznam anebo Smazat záznam se formulář přepne do editačního režimu. Poté je možno provádět změny v záznamech-mazání, opravování nebo vkládání záznamů nových. Veškeré změny provedené nad záznamy je nutno buď potvrdit nebo zrušit pomocí tlačítek toolbaru Potvrdit změny a Storno změn.

obr. 49 - setříděné záznamy dle sloupce Pata

Vyhledávání

Po stisku tlačítka Vyhledat se zobrazí pouze záznamy splňující podmínky specifikované na záložce Vyhledat. Je možné zadat podmínky na ID stanice nebo na část textu jejího názvu. Také je možné vyhledat stanice ležící v okruhu o daných souřadnicích a poloměru. Z důvodu rychlosti je vyhledávání prováděno na oblasti blízké kruhu, a není tedy zcela přesné. Tato nepřesnost se zvětšuje s poloměrem a typicky tvoří několik procent poloměru.

obr. 50 - záložka Vyhledat

Zobrazení

Stanice lze zobrazit na výškopisné mapě nebo na Mapovém serveru. Po stisku tlačítka toolbaru se vybrané stanice zobrazí na příslušné mapě. Pokud není žádná stanice vybrána, zobrazí se stanice aktuální.

obr. 51 - výškopisná mapa se stanicemi

Proces zobrazování je pod správou Vizualizačního manažeru, takže je možné určit instanci mapy sloužící pro zobrazení. Pravidla práce s Vizualizačním manažerem a další relevantní informace o tomto komponentu lze najít v kapitole věnované systému RadioLab.

obr. 52 – Mapový server se stanicemi

Konfigurace

Pomocí tlačítka Konfigurace se vyvolá formulář zobrazený na následujícím obrázku.

Zde je možné zvolit databázi stanic. Je nutné rovněž určit interní souřadný systém dat databáze. Tento údaj nelze změnit pro plnou databázi. Případná změna by způsobila nekonzistenci dat. Volba interního souřadného systému dává možnost založit prázdnou databázi ve specifikovaném souřadném systému, případně přímo použít databázi vzniklou exportem dat z jiného systému. Souřadný systém implicitní databáze Sta.mdb je S42 Lon Lat.

Tlačítkem Uložit a použít se změny uloží do konfiguračního souboru; nově zvolená databáze bude tedy aktivní i při dalším spuštění serveru stanic. Pomocí tlačítka Použít a uzavřít se změny promítnou jen do aktuálního serveru stanic a nepromítnou do konfiguračního souboru. Konfigurační formulář se také ihned uzavře.

obr. 53 - formulář Konfigurace

Na záložce Volby lze nastavit chování serveru stanic tak, aby po aktivaci byla výchozí záložka Vyhledat.

Parametry

Ke zvolenému záznamu je možné na záložce Parametry přidat rozšiřující administrativní data. Tabulka administrativních parametrů obsahuje název parametru, hodnotu a případně jednotku parametru.

V této tabulce je možné editovat pouze data ve sloupci Hodnota, parametry zde nelze přidávat ani mazat. Seznam parametrů, jejich typy a formátování jsou zadávány pomocí nástroje Konfigurace administrativních parametrů, který lze vyvolat tlačítkem Parametry…

Poznámka: Starší databáze neobsahují strukturu nutnou pro funkčnost administrativních parametrů. Práce s těmito databázemi je i nadále možná, nelze však pracovat s administrativními parametry (formulář Stanice neobsahuje záložku Parametry). Databáze StaAdm_Empty.mdb instalovaná se systémem verze 2.8e a vyšším je již přizpůsobena pro práci s administrativními parametry.

Konfigurace administrativních parametrů

Stiskem tlačítka Parametry lze vyvolat formulář pro konfiguraci administrativních parametrů.

obr. 54 - Konfigurace administrativních parametrů

Administrativní parametry představují rozšiřující administrativní data definovatelná uživatelem. Struktura těchto dat může být různá pro různé databáze.

Řádky v tabulce reprezentují jednotlivé parametry a obsahují následující položky.

Tabulka umožňuje základní operace jako mazání, editace a úprava záznamu.

Smazáním administrativního parametru (smazáním v tabulce stiskem klávesy Delete a uložením konfigurace) se zároveň smažou všechny hodnoty tohoto parametru v aktuální databázi.

Formátování administrativních parametrů

Součásti definice administrativních parametrů je i specifikace formátu zobrazení hodnoty parametru a případně seznamu přípustných hodnot (sloupce Formát a Seznam).

Při zadávání formátu pro zobrazení se používají standardní formátovací znaky:

povinná číslice

nepovinná číslice

oddělovač desetinné části čísla dle nastavení systému

d          datum – den

m         datum – měsíc

y          datum - rok

Příklady použití:

Datový typ	Hodnota	Formát	Výsledné zobrazení
Číslo
Datum (čas)	1.11.2000 8hod 5min 30s	d/m/yyyy
		dd/mm/yy
		ddd dd/mmm/yyyy	st 01.XI.2000
		dddd d/mmmm yyyy	středa 1.listopad 2000
		h:m:s
		hh:mm:ss
		dd/mm/yyyy h:mm:ss

V položce Seznam se zadává výčet hodnot, ze kterých lze vybírat při zadávání hodnot parametrů v datových formulářích. Jednotlivé hodnoty musí být zapsány do apostrofů a odděleny čárkou.

Pokud je kromě výběru z pevného seznamu potřeba umožnit přímé zadání hodnoty, přidá se na konec seznamu znak @ (pro jakýkoliv vstup), # popř. #.# (pro kladná celá resp. desetinná čísla) a -# nebo -#.#. (pro kladná i záporná čísla).

Příklady použití:

Seznam	Možnosti
‘A’,’B’,’1’	výběr ze tří možností, manuální zadání hodnoty není možné
‘A’,’B’,’1’,@	výběr ze tří možností nebo zadání libovolného textu z klávesnice
	výběr ze dvou čísel nebo zadat libovolného desetinného čísla

Výpočet pokrytí

Tento komponent řeší úlohu výpočtu plošného diagramu pokrytí signálem. Do výpočtu lze zahrnout vliv horizontálního vyzařovacího diagramu. Vypočtený diagram lze zobrazit v obou mapových systémech. Data lze uložit do souboru s příponou ddf, se kterými je možno dále pracovat v RadioLab Add-Inu Zobrazovač diagramů.

Tento komponent je pod správou Vizualizačního manažeru — je tedy možné aktivovat více instancí formuláře Výpočet pokrytí.

obr. 55 - Výpočet pokrytí

Uživatelské rozhraní

Popis Menu

Systém
	Načíst vysílač…	Načtení parametrů vysílače ze souboru
	Uložit vysílač jako…	Uložení parametrů vysílače do souboru
	Uložit diagram pokrytí…	Uloží vypočtený diagram pokrytí do souboru. Podporované formáty jsou ddf a luc.
	Uzavřít	Uzavře formulář Výpočet pokrytí
Vyzařovací diagramy
	Načíst horizontální…	Načte horizontální diagram ze souboru
	Uložit horizontální	Uloží horizontální diagram do souboru
Nápověda
	Obsah	Zobrazí nápovědu

Stavová řádka

Obsahuje informace o prováděných operacích, případně indikuje postup výpočtu. Po ukončení výpočtu je v levém dolním rohu zobrazen symbol diagramu, který označuje přítomnost vypočtených dat ve formuláři. Pokud formulář neobsahuje vypočtená data, některé ovládací prvky nejsou přístupné (aktivace mapových systémů, menu Uložit diagram pokrytí).

obr. 56 - Stavová řádka po výpočtu pokrytí

Výpočet pokrytí

Před samotným výpočtem je třeba zadat vstupní parametry. Analyzované místo lze přenést z databáze stanic, zadat přímo anebo zaměřením bodu pomocí Mapového serveru. Pokud pole Pata stožáru není vyplněno, použije se výška místa z aktuální DTM databáze. Při zaškrtnuté volbě Horizontální diagram lze specifikovat data horizontálního vyzařovacího diagramu (viz. sekce Horizontální diagram).

Údaje o analyzovaném místě včetně vyzařovacího diagramu lze pomocí menu uložit anebo načíst z/do souboru. Data vyzařovacího diagramu lze uložit a načíst také samostatně.

Některé parametry lze nastavit pouze pomocí formuláře Konfigurace systému RadioLab. Jde zejména o použitá DTM data a typ jejich interpolace a model křivek šíření. Patří sem i parametr poloměr Země použitý během vizualizace vypočteného diagramu.

Dále je nutné zvolit kmitočet, výkon, poloměr diagramu, parametry přesnosti (krok azimutu a vzdálenosti) a metodu výpočtu. Bližší popis metody se po jejím výběru zobrazí na stavové řádce. Poloměr diagramu lze specifikovat alternativně pomocí parametru Minimální úroveň.

Výpočet se spustí stiskem tlačítka Výpočet. Je možné jej kdykoli ukončit tlačítkem Přerušit (kurzor myši může mít tvar hodin).

Vypočtený diagram pokrytí lze uložit pomocí menu Systém / Uložit digram pokrytí. Podporovány jsou formáty souborů luc a ddf. Se sadou souborů formátu ddf je možné dále pracovat v RadioLab AddInu Zobrazovač digramů.

obr. 57 - záložka Vysílač se zadanou stanicí

Horizontální diagram

Pokud je zaškrtnuta volba Horizontální diagram, lze na záložce Horizontální diagram definovat parametry horizontálního vyzařování vysílače. Hodnoty pro jednotlivé azimuty lze zadat přímo do tabulky nebo použít výpočet vyzařovacího diagramu ze šablony. V tomto případě je nutné zadat krok azimutu, úhel otočení celého diagramu a ostatní parametry dle definice z Vídeňské dohody. Pomocí tlačítek Načíst a Uložit lze vyzařovací diagram uložit nebo načíst z/do souboru.

Vyzařovacím diagramem lze otáčet pomocí tlačítka Rotace. Diagram se pootočí o počet stupňů uvedených v poli pod tímto tlačítkem.

obr. 58 – záložka Horizontální diagram

Vizualizace vypočtených dat

Tlačítka Zobrazit V. Mapa a Zobrazit Map server slouží k zobrazení vypočteného diagramu na mapách. Obě mapy jsou pod správou Vizualizačního manažeru, takže je možné zobrazit více diagramů současně v různých pohledech.

Před vlastním zobrazením lze zvolit barevnou stupnici. Stisk tlačítka '…' umístěného vpravo od náhledu barevné stupnice vyvolá RadioLab AddIn Barevné stupnice, ve kterém je možné barevné stupnice upravovat, případně zvolit vlastní výchozí soubor barevných stupnic pro komponentu Výpočet pokrytí. Tato funkčnost není dostupná pokud není nainstalován RadioLab Add-In Barevné stupnice.

Pokud je zaškrtnuta volba Vymazat předchozí diagramy, před vlastním přenosem dat se vymažou v dané mapě všechny diagramy. Pokud je zaškrtnuta volba Vymazat předchozí diagram, vymaže se jen naposledy přidaný diagram a právě vypočtený diagram se přidá k diagramům již zobrazeným.

obr. 59 - výškopisná mapa s diagramem pokrytí

obr. 60 – Mapový server s diagramem pokrytí

Viditelnost

Tento formulář řeší úlohu výpočtu a vizualizace diagramu viditelnosti. Do výpočtu lze zahrnou i vliv morfologických dat. Vhodným skládáním diagramů v mapových systémech lze tedy řešit úlohy typu „oblast viditelná/neviditelná z více míst“, …

Vlastní formulář je pod správou Vizualizačního manažeru, takže je možné vytvářet více instancí tohoto formuláře.

Popis Menu

Systém
	Načíst vysílač…	Načtení parametrů vysílače ze souboru
	Uložit vysílač jako…	Uložení parametrů vysílače do souboru
	Uzavřít	Uzavře formulář Výpočet viditelnosti
Nápověda
	Obsah	Zobrazí nápovědu

Výpočet viditelnosti

Před samotným výpočtem je třeba zadat vstupní parametry výpočtu. Parametry vysílače lze pomocí menu Systém načíst nebo uložit z/do souboru. Analyzované místo lze přenést z databáze stanic, zadat manuálně anebo pomocí Mapového serveru odečtením polohy bodu.

Dále je třeba zadat parametry přesnosti (krok azimutu, krok vzdálenosti), poloměr diagramu. Pokud pole Pata stožáru není vyplněno, použije se výška místa z aktuální DTM databáze.

Při zaškrtnuté volbě Včetně morfologie, proběhne výpočet na terénu zvýšeném o ofsety jednotlivých morfologických kategorií.

obr. 61 - formulář Výpočet viditelnosti

Některé parametry lze nastavit pouze pomocí formuláře Konfigurace systému RadioLab. Jde zejména o použitá DTM data a typ jejich interpolace. Patří sem i parametr poloměr Země použitý během vizualizace vypočteného diagramu.

Výpočet lze kdykoliv ukončit stiskem tlačítka Přerušit (kurzor myši může mít tvar hodin).

Vizualizace

Po skončení výpočtu lze vypočtený digram zobrazit na Výškopisné mapě anebo na Mapovém serveru. Obě mapy jsou pod správou Vizualizačního manažeru, takže lze porovnávat více diagramů na více mapách. Skládáním diagramů v Mapovém serveru nebo výškopisné mapě a vhodnou volbou barev pro viditelnou a neviditelnou oblast lze řešit úlohy typu „oblast viditelná/neviditelná z více míst“, …

Pokud je zaškrtnuta volba Vymazat předchozí diagramy, před vlastním přenosem dat se vymažou v dané mapě všechny diagramy. Pokud je zaškrtnuta volba Vymazat předchozí diagram, vymaže se jen naposledy přidaný diagram, právě vypočtený diagram se přidá k diagramům již existujícím.

obr. 62 - výškopisná mapa s diagramem viditelnosti

obr. 63 – Mapový server s diagramem viditelnosti
