Anschlußplan für Vandalismus-Kameras

_Kamera ^{Steckernetzteil}

Kamerabild zeigt ein Moireé

-Schlechte Videomasseverbindung

-Netzbrummen durch unterschiedliches Masse- potential

(c) 1 VC VIDEOCOMPONENTS

VC-NT-12/N

Erreichen Sie mit keiner der vorstehend beschriebenen Abhilfemaßnahmen

eine Änderung, so wenden sie sich bitte mit einer genauen Fehler- beschreibung an unseren 24 Stunden Fax-Service: 04321-280482

AP_2054 /

R

Anschlußplan für Vandalismus-Kameras

20546, 20566

Vorsichtsmaßnahmen

Lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch!

Vergewissern Sie sich, daß bei der verwendeten Stromversorgung für die

Kamera die Spannung stabilisiert ist und die erforderliche Nennspannung

von 2 Volt DC nicht um mehr als % über- oder unterschritten wird. Achten Sie darauf, daß der Plus- und Minuspol nicht vertauscht wird.

Falls Sie diese grundlegenden Voraussetzungen zur Funktion der Kamera

nicht selbst garantieren können, verwenden Sie unbedingt das für diese

Kamera geeignete stabilisierte Steckernetzteil VC-NT-12/N, denn Überspan- nungen zerstören die Kamera und Unterspannungen verhindern eine ein-

wandfreie Funktion der Kamera.

Lieferumfang

Die Vandalismuskamera wird komplett mit Objektiv und Anschlußkabel

voll funktionsfähig geliefert. Das Anschlußkabel ist für die Kameraseite mit

einem Stecker versehen, der in die Buchse auf der Platine passt. Auf der

Anschlußseite sind offene Enden (Lötspitzen) zur wahlweisen Löt- oder Klemm-

verbindung. Über das Anschlußkabel werden das Videosignal und die 12 V

Einstellung der Bildschärfe bzw. Austausch des Objektivs

Schraube mit 1,5 mm Flachschraubenzieher lösen - siehe Foto

Objektiv langsam nach links oder rechts dre- hen, bis das Bild auf dem Monitor scharf zu

erkennen ist

Wir empfehlen hierfür vor Ort unseren Farb-

LCD-Servicemonitor (VC-TFT-4SP) zu verwen- den, der über aufladbare Batterien gespeist

wird.

Nach Austausch bzw. Fokussierung des Ob-

jektivs Schraube zur Fixierung des Objektivs wieder festdrehen.

Servicehinweise

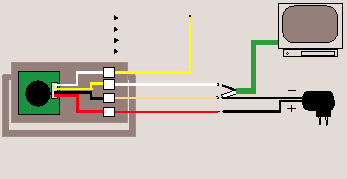

DC Spannungsversorgung geführt. Mit einem zusätzlichen stabilisierten

Steckernetzteil (z. B. unser Typ VC-NT-12/N) ist die Kamera einsatzfähig.

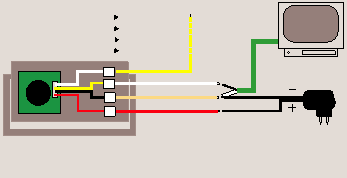

Audio (optional weiß gelb Video = gelb weiß Masse = schwarz blank

+12 V DC = rot rot

Fehlererscheinung

Kamera liefert kein Bild

Das Bild erscheint milchig

Ursache

-Der Monitor ist ausgeschaltet

-Die Spannungsversorgung ist verpolt

-Die Videoleitung ist falsch angeschlossen oder unterbrochen

-Das Objektiv ist schmutzig oder beschlagen

Monitor

Das Kamerabild ist verrauscht ^{-Die Beleuchtung ist nicht ausreichend}
