Карманный компьютер удобен и полезен

Карманный компьютер удобен и полезен. Однако в жизни многих владельцев этих устройств рано или поздно настает момент, когда маши 232o1413c 85;ка ломается... Итак, о поломках. Одни связаны с неаккуратным обращением, другие - с несовершенством конструкции. Зная слабые места конкретных моделей, можно избежать некоторых проблем, но полностью риск повреждения КПК исключить нельзя...

на время ремонта исправный КПК невелики). Даже фирменные (особенно в регионах) в основном отправляют устройства на завод-изготовитель (например, если у вас HP iPAQ, то в большинстве случаев ремонт выполняется только на заводе в Нидерландах и на него уходит четыре-пять недель). Если же повреждение вызвано, к примеру, падением КПК, то в гарантийном ремонте, разумеется, будет отказано. Вам предложат платный ремонт, но весьма вероятно, что его стоимость окажется лишь чуть меньше цены новой модели.

В то же время многие неисправности могут быть устранены самостоятельно, требуется лишь некоторый опыт пайки и работы с миниатюрными устройствами. Безусловно, это крайняя мера, но иногда иного выхода нет: в регионах для обращения в сервис-центр пользователю может понадобиться преодолеть несколько сотен километров. И когда нечего терять, а цена ремонта сопоставима с покупкой нового аппарата, остается только попробовать «оживить» поврежденный КПК. В этой статье рассматриваются типичные неисправности КПК семейства iPAQ компании НР, однако многие советы могут быть использованы и при ремонте устройств других изготовителей.

. Компоненты КПК, как правило, миниатюрны, поэтому работать с ними следует аккуратно, при хорошем освещении рабочего места. Разнообразные пинцеты и отвертки необходимы для работы с мелкими компонентами. Для пайки лучше всего пользоваться паяльной станцией со сменными насадками, поскольку после применения «дедушкиного паяльника для ведер» подопытному КПК доктор может уже не понадобиться.

(Wi-Fi, GSM). Дисплей - это самый уязвимый и ценный узел КПК. Он состоит из матрицы с устройством подсветки и сенсорного экрана. В старых моделях iPAQ два этих узла были доступны отдельно, в новых - узел дисплея собирается на заводе и частичный его ремонт затруднен, следовательно, если экран разбит, то потребуются необходимые «донорские органы». Аккумулятор практически во всех современных моделях ионно-литиевый или . Сам он выходит из строя довольно редко, но подвержен старению. В некоторых (обычно старых) моделях батарея находится внутри корпуса, и для ее замены придется поработать отверткой и паяльником. Кроме того, есть модели, в которых предусмотрен резервный аккумулятор (используется для подпитки ОЗУ при разряде или замене основного). Иногда он сменный (литиевая «таблетка»), иногда припаян к плате. Далее - мелочи, такие, как фотокамера, дополнительные платы, держатель пера, разъемы, крышки, кнопки и т. п.; их ремонт обычно не вызывает трудностей (правда, бывают исключения).

Наиболее распространенная причина поломок - попадание в аппарат влаги. Произойти это может очень просто (например, достаточно положить в сумку с КПК мокрый зонтик), а вот «вылечить» такую маши 232o1413c 85;ку иногда невозможно. Как правило, владелец попавшего в воду КПК кладет его на несколько часов в теплое место, а затем пробует включить. Но к моменту включения аппарат уже необратимо поврежден. Даже если дисплей погашен, многие цепи внутри КПК постоянно находятся под напряжением, а аккумулятор щедро снабжает их энергией, необходимой как для работы, так и для электрохимической коррозии. Проводнику толщиной в сотые доли миллиметра нужно совсем немного времени, чтобы прекратить свое существование при наличии воды и напряжения в несколько вольт. В многослойной плате найти и исправить такое повреждение невозможно, а если залит еще и дисплей - КПК можно пускать на сувениры: он превратился в бесполезный кусок металла и пластика.

. Это поможет удалить с платы загрязнения, особенно если КПК был залит сладким чаем, кока-колой или (они содержат ортофосфорную и угольную кислоты). Смыв загрязнения, надо удалить остатки влаги, лучше всего тут подходит чистый спирт. Плата промывается в спирте (полным погружением) и сушится. Для сушки плату надо прогреть, можно обычным феном. Если она полежит лишний час на столе для сушки - вреда тоже не будет. Затем осмотр, и, если что-то не смылось или остался налет, вручную, с помощью иглы и тампона, очищаем поверхность.

Очень большой класс поломок составляют механические дефекты. Сегодня изготовители в целом отработали дизайн корпуса, но в некоторых моделях встречаются неудачные отдельные узлы, с которыми связаны весьма характерные повреждения. Прежде всего, это касается всевозможных крышек и защелок. Скажем, если крышка аккумулятора сделана отдельно от самой батареи и представляет собой тонкие пластиковые пластины с выступами для фиксации, они легко могут сломаться. Как результат, крышка не фиксирует аккумулятор, а в отдельных случаях КПК перестает включаться (если в конструкции предусматривается выключатель, замыкающийся при установке крышки на место; в некоторых коммуникаторах таким датчиком может быть оборудована и крышка гнезда для SIM-карты).

Показательный пример неудачной разработки - модель HP iPAQ h2210. Некоторые детали корпуса изнаши 232o1413c 74;аются в течение нескольких месяцев. В первую очередь это печально известные « » - вставки на боковых торцах, очень удобные, но непрочные. Даже при аккуратной эксплуатации резина достаточно быстро отслаивается, и КПК приобретает довольно жалкий вид. Эти детали стоят недорого, но найти их непросто. Менее распространенный дефект - декоративная втулка возле кнопки управления джойстика. Она непрочна, а появление в ней трещин приводит к тому, что нажатия на кнопку в некоторых направлениях перестают восприниматься. Как показывает практика, любые попытки ремонта кнопки не дают особого эффекта. Заменить кнопку также нетрудно, но только если удалось найти соответствующую деталь. У этой же модели при неаккуратном обращении быстро ломается крышка аккумулятора, а поскольку в конструкции есть датчик закрытия крышки, то... См. выше.

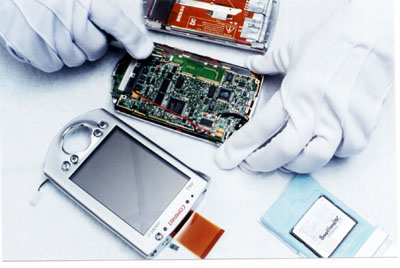

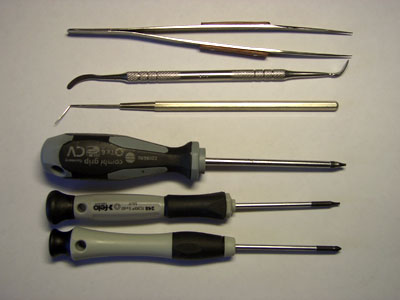

В большинстве случаев для ремонта КПК требуется открыть корпус. Части корпуса, как правило, соединены пластиковыми фиксаторами и винтами. Для винтов потребуется отвертка соответствующего размера, а фиксаторы удобно разделять тонким стоматологическим инструментом (если его нет, можно попробовать использовать старую пластиковую карточку, край которой срезан под углом). Набор из трех отверток Torx T-5, T-6 (маленькая шестиконечная звездочка) и Philips-0 (маленькая крестовая) вполне достаточен для отвинчивания винтов большинства распространенных моделей. При вскрытии корпуса следует быть осторожным и не прилагать излишних усилий, в противном случае есть шанс повредить не только детали корпуса, но и внутренние компоненты КПК. Мне не встречались модели, требующие каких-то специфических инструментов при разборке корпуса. Если детали корпуса не удается разделить, то, скорее всего, виноват в этом один или несколько винтов, которые скрыты под гарантийной наклейкой. Ее придется счистить (или проткнуть), чтобы получить доступ к винтам. В процессе разборки стоит снимать этапы цифровым фотоаппаратом - это может упростить последующую сборку. На корпусе также могут быть закреплены некоторые электронные компоненты (микрофон, отсек резервной батареи, камера), их следует аккуратно отключать от соответствующих разъемов, обратив внимание на целостность соединительных кабелей.

Итак, основные разъемы КПК: наушники/гарнитура (последнее - для коммуникаторов), питание/синхронизация (часто совмещены в одном), гнезда карт расширения (Secure Digital, Compact Flash, изредка Memory Stick), разъем для подключения батареи (скрыт внутри корпуса и обычно недоступен без разборки), разъемы для подключения специфических устройств расширения (практически не встречаются в современных моделях).

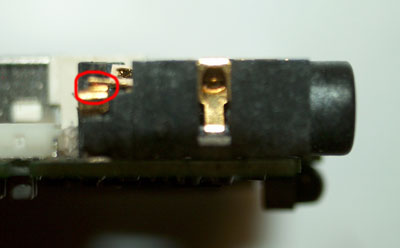

Любители музыки, использующие КПК как MP3-плеер, иногда замечают, что при извлечении разъема наушников звук в основном динамике КПК не появляется. Иногда проблемы со звуком возникают и при подключении наушников, разъем приходится «пошатать», чтобы получить звук. Этот дефект вызван неудачной конструкцией разъема: некоторые типы разъемов имеют недостаточно упругие контакты. Первая проблема связана с тем, что звук на системный динамик проходит через гнездо наушников. При вставке штекера в гнездо, он нажимает на контактную пластину, которая разрывает контакт и системный динамик выключается. Если после извлечения штекера контактная пластина не возвращается на место, звука в системном динамике нет. Этот дефект можно устранить, разобрав КПК и подогнув соответствующий контакт разъема (правда, в некоторых партиях материал контакта недостаточно упруг и дефект скоро проявляется снова, в этом случае поможет только замена разъема).

контактов разъема на плате. При необходимости корпус разъема можно дополнительно закрепить парой капель клея, но осторожно, чтобы клей не попал на контакты.

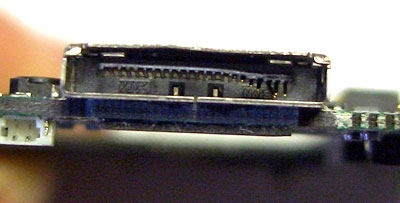

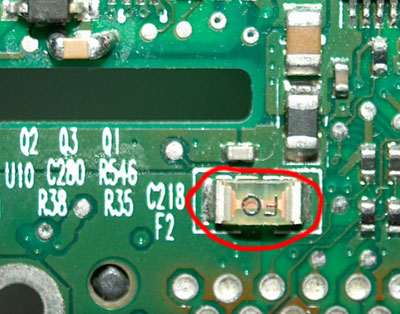

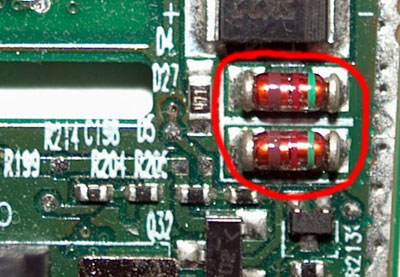

может различаться (например, HP iPAQ и коммуникаторы Qtek), как следствие - подключение «чужого» кабеля или блока питания может привести к поломке КПК. Впрочем, ситуация меняется, в последнее время все больше изготовителей применяют 22-контактный однорядный разъем с шагом контактов 0,5 мм и фиксацией частей разъема лапками. Тенденция радует, но этот разъем не отличается большой механической прочностью. При вставке ответных частей разъема «вверх ногами» или неточном совмещении разъем легко выходит из строя и требует замены, чинить его практически бесполезно.

выводов разъема на плате КПК. Иногда дефект пайки визуально почти не заметен и определяется только покачиванием иголкой контакта разъема.

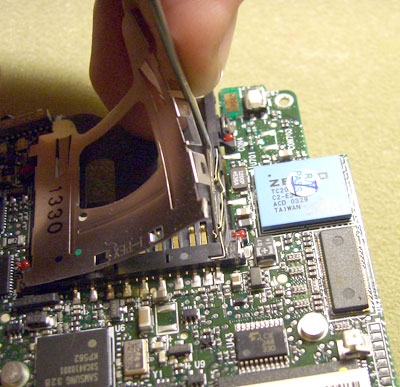

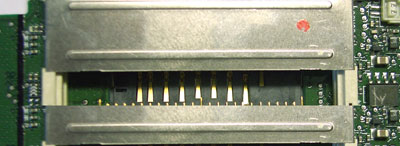

Гнездо для карт памяти также используется часто. Далеко не всегда после извлечения карты в него устанавливают заглушку, в результате в разъем могут попасть посторонние предметы, которые будут мешать вставить на место карту. Если карту удалось установить на место, но КПК ее «не видит», возможно, поврежден разъем (если удалось исключить повреждение самого носителя, проверить его работоспособность можно, вставив в другое устройство). При наличии яркого фонаря или настольной лампы можно, не открывая КПК, через щель разъема рассмотреть контакты и убедиться в наличии или отсутствии повреждений. Разъем для карт SD имеет свою специфику: в нем предусматривается внутренняя контактная группа, которая замыкается при полностью вставленной карте. В частности, уже упоминавшаяся модель HP iPAQ h2210 имеет весьма неудачную конструкцию: в контактную группу ее разъема набивается пыль.

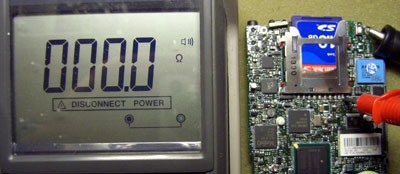

контактной группы омметром при вставке карточки.

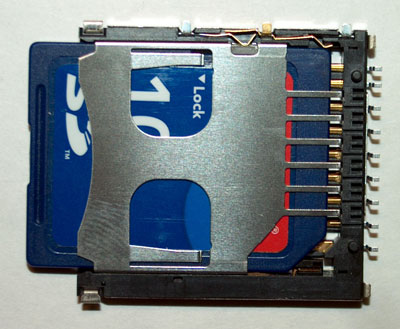

Разновидность этого же дефекта - карта считывается, но попытки записи завершаются ошибкой. Дело в том, что на карте SD есть маленький пластиковый «движок» защиты записи. Единственная его функция - нажать на соответствующий датчик в разъеме.

Разъемы Compact Flash не имеют движущихся механических частей, но их тонкие штыревые контакты достаточно легко гнутся, а большие габариты гнезда упрощают попадание в него инородных предметов. Поэтому при установке карты формата CF в пустовавший до этого разъем надо убедиться, что туда ничего не попало, и аккуратно продуть разъем.

аккумуляторы, как имеющие наибольшую электрическую емкость по отношению к объему. Их преимущество: отсутствует эффект «памяти»; недостатки - значительное снижение характеристик при низких температурах, ограниченный срок службы (до 500 циклов заряд-разряд) и эксплуатации (примерно три года) до значительного падения емкости. В новых моделях КПК аккумулятор, как правило, съемный - таким образом, пользователь легко может его заменить или использовать несколько аккумуляторов для увеличения времени автономной работы. В старых моделях КПК аккумулятор встроен в корпус, его замена требует разборки КПК и работы паяльником. Заряженный аккумулятор имеет напряжение 4,1-4,2В, разряженный - около 3В. Разряд ниже 3В приводит к деградации - снижению емкости аккумулятора, а длительное пребывание в разряженном состоянии - к выходу аккумулятора из строя. В случае если требуется хранить литиевый аккумулятор, рекомендуется зарядить его полностью перед хранением.

Интересно, что для многих старых моделей КПК iPAQ и других отлично подходят литиевые элементы от авиамоделей. Главный критерий - геометрические размеры, в частности, толщина не должна превышать ограничений по месту в корпусе (около 4 мм). Отличный выбор элементов питания можно найти в американских для авиамоделистов. Новый элемент припаивается к соответствующим контактам «+» и «-» на плате контроллера батареи (или гибкой переходной плате в моделях 31, 36 и 37-й серий). Полярность путать крайне нежелательно - контроллер может быть необратимо поврежден. Провода следует тщательно изолировать и закрепить для исключения короткого замыкания, фейерверк в кармане весьма нежелателен. Для пайки алюминия потребуется специальный припой и флюс. Некоторые продают уже готовые батареи с контроллерами для конкретных моделей КПК, но цена таких узлов может значительно превышать цены на обычные элементы, да и не для всех моделей они доступны. Правда, в этом случае замена значительно упрощается и может быть по силам самому владельцу КПК.

Диcплей

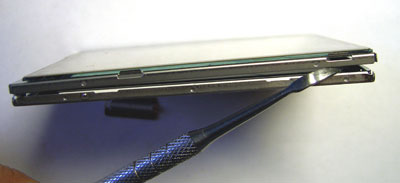

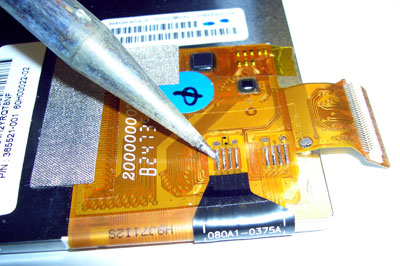

, затем - узел подсветки. В ранних моделях дисплей подсвечивался тонкой электролюминесцентной пленкой обычно зеленого цвета, но это годилось только для монохромных экранов. Следующим этапом были цветные дисплеи, которым требовалась яркая белая подсветка. Она выполнялась с использованием тонкой люминесцентной лампы и , расположенного над матрицей (так называемый рефлективный дисплей). Лампы были дороги, имели ограниченный ресурс и весьма прожорливы, а узлы преобразователя высокого напряжения еще и не слишком надежны. Следующим шагом стала светодиодная подсветка и ( ) дисплей, в котором подсветки был снова размещен под матрицей дисплея. В результате достигалось хорошее качество и яркость картинки при невысоком энергопотреблении.

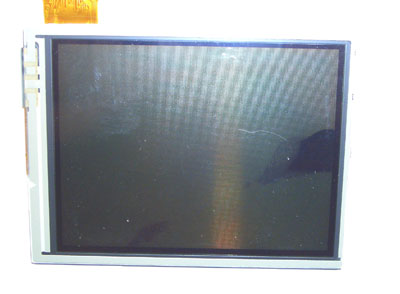

легко определить визуально, обычно оно выглядит как темное пятно на дисплее и его видно даже при выключенном КПК.

), вспомогательный контроллер может определить точку нажатия на экране (но только если нажатие происходит в одном месте). Очевидно, что повреждение пленки или стекла приводит к разрыву части или всех проводников и пропаданию чувствительности части или всей поверхности сенсорного экрана (в редких случаях она сохраняется, но о точности определения места касания говорить уже не приходится). Попадание жидкостей также крайне негативно отражается на работе сенсорного экрана, даже после сушки работа дисплея может быть необратимо нарушена.

Модели iPAQ rz1710, hx2110, rx3715 имеют взаимозаменяемые дисплеи, как и КПК iPAQ h1930, h1940, h4150, h4350, h6340 (но только в пределах перечисленного модельного ряда).

Мы рассмотрели основные дефекты и способы ремонта карманных компьютеров, но не касались вопроса модернизации и замены системного ПО «карманников»; это отдельная большая тема. В заключение хотелось бы отметить несколько мелочей, которые, возможно, будут полезны. Владельцам КПК семейства HP iPAQ h1930 и h1940 (они все еще широко распространены) следует иметь в виду, что в этих аппаратах есть проблема, связанная с переполнением доступной пользователю области внутренней флэш-памяти (iPAQ FileStore). В этом случае возникает риск повреждения содержимого системных областей флэш-памяти и выхода КПК из строя. Если аппарат на гарантии, можно смело обращаться в сервис-центр, если нет - попробовать восстановить систему, скопировав на карту памяти «образ» с исправного КПК аналогичной модели (при удачном исходе эксперимента - никогда ничего не писать в FileStore). Аналогичная проблема отмечалась и на модели HP iPAQ hx4700, но не так часто, распространенность этого дефекта, видимо, связана с особенностями какой-то из версий микропрограммного обеспечения. Пользователям моделей HP iPAQ h2210 надо знать, что приклеивать « » практически бесполезно, лучше их поменять. Кнопка джойстика также . Владельцам практически всех современных КПК будет полезно знать, что КПК можно заряжать от USB, допаяв соответствующую перемычку в кабеле синхронизации. На все КПК полезно наклеить защитную пленку, царапины на сенсорном экране заполировать практически невозможно.
