призначення, універсальної КДУ-2,0.
призначення,
ножового барабана .дробильного апарата 1, вентилятора завантажувального ковша циклона з шлюзовим затвором і трубопроводів 7 і Живильний пристрій, що складається із живильного і підпресувального транспортерів, і ножовий барабан

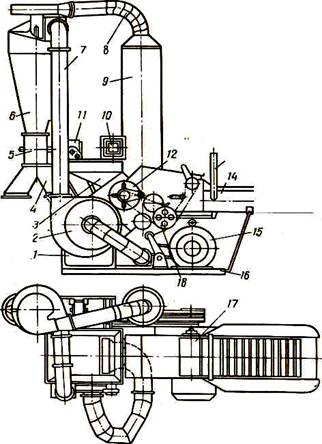

Універсальна дробарка кормів: КДУ-2,0:
— рукави вивантаження; 5 — шлюзовий затвор; — циклон; 7 — кормовий трубопровід: — повітряний трубопровід; — фільтрувальний рукав; — амперметр-індикатор; черв'ячний редуктор; — ножовий барабан; — важіль вмикання; — живильний транспортер; 15 — електродвигун; — рама; — підпресовувальний транспортер; — редуктор.

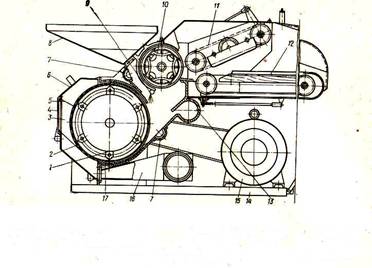

C (розріз):
— змінне решето; — зарешітна камера; — викидний люк; 5 — вставна викидна горловина; — кришка дробильної камери; 7 — магнітний сепаратор; — ківш для сипких кормів; — патрубок для води; — різальний барабан; — підпресувальний транспортер; — живильний транспортер; — приймальний транспортер; — рама; — електродвигун; — відсмоктувальний патрубок вентилятора;
продукт через регульоване щілинне вікно надходить на магнітний сепаратор 7 і далі в дробильну камеру. Вентилятор відсмоктує подрібнений продукт, який через патрубок відсмоктувача проходить у нагнітальну трубу і з струменем повітря надходить у циклон. Тут продукт відділяється від повітря завдяки обертальному рухові струменя під дією відцентрових сил, які притискають частинки корму до внутрішньої поверхні циклона. Сили тертя, що з'являються при цьому, гасять енергію руху частинок, які й осідають у циклоні. Через шлюзовий затвор продукт спрямовується на дальшу обробку. Повітря з циклона по трубопроводу надходить назад у дробильну камеру через патрубок Частина повітря через фільтр-рукав циклона, що утримує пиловидні частинки, надходить в атмосферу.
при цьому закрита. За допомогою змінних решіт з отворами діаметром 4; 6; 8 і 10 мм установлюють дробарку на потрібний ступінь подрібнення продукту.
на

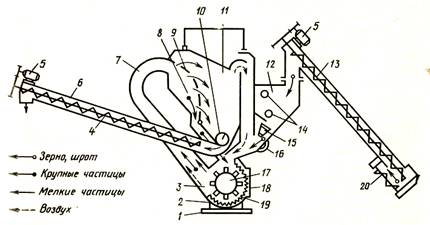

— корпус; дробильна камера; — вивантажувальний шнек; 5-електродвигуни шнеків; — корпус шнека; 7 — кормопровід; — заслінка; — сепаратор; — шнек розділової камери; — розділова камера; — зерновий бункер; — завантажувальний шнек; — датчики рівня; — заслінка бункера; — постійний магніт; дробильний барабан; — кришка дробильної камери; — дека; — допоміжний шнек.
|
