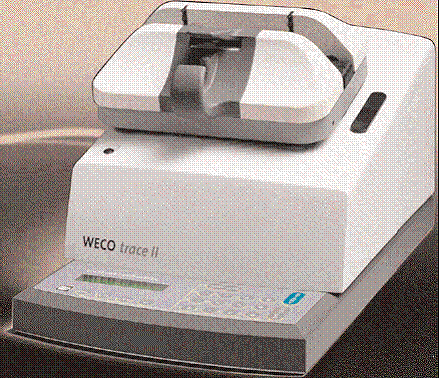

Manual de operare WECO Trace II

Carti

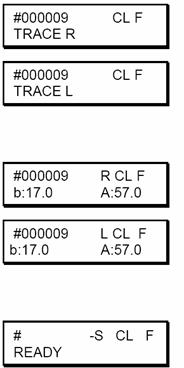

<= In timpul scanarii

Afisajul in timpul scanarii duale, partea dreapta.

<= Afisajul in timpul scanarii duale, partea stanga.

<= Dupa scanarea duala

Afisajul dupa scanarea duala; valori pentru partea dreapta.

<= La apasarea tastei "." (punct zecimal); valorile pentru partea dreapta apar pe ecran.

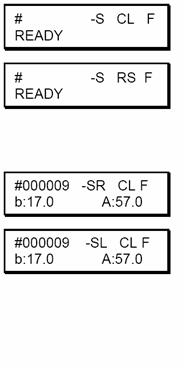

<= In asteptare

Afisajul modului de asteptare (dupa initializare) pentru scanarea singulara.

Ochi singular -S

Mod de operare CL

Scanare interioara  F

Ochi singular -S

Mod de operare RS232

Scanare interioara  F

<= Dupa scanarea singulara

Afisajul dupa scanarea singulara pe dreapta

<= Afisajul dupa scanarea singulara pe stanga.

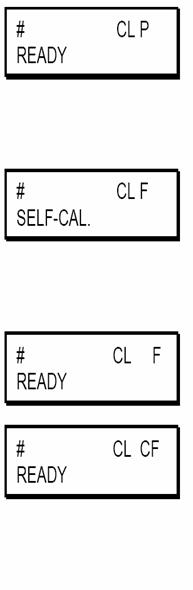

<= Scanarea lentilelor si a tiparelor

Scanare exterioara P

<= Auto-calibrare

Afisajul in timpul auto-calibrarii

Centrare Pornit/Oprit

Afiseaza  centrarea automata pornita. Aceasta este setarea initiala si nu poate fi schimbata cu o tasta.

<= Afiseaza centrarea automata oprita.

	ATENTIE ! - Dezactivati centrarea automata numai in cazuri exceptionale. Lentilele ar putea fi centrate incorect. - Va rugam sa consultati capitolul "Cazuri exceptionale" - Functia poate fi activata cu ajutorul WECO service.

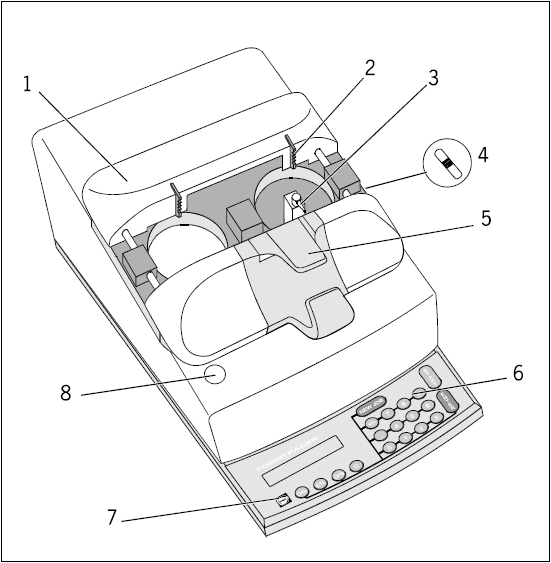

3.6 Componente de operare

<= Masa de prindere (1)

Pentru prinderea ramelor de ochelari in pozitie pentru scanarea interioara.

<= Dispozitivele de prindere (2)

Pentru asigurarea ramelor.

Stilusul de scanare interioara (3)

Pentru scanarea formei in profilul ramelor.

Elemente de prindere (a)

Pentru prinderea ramei de jos a ochelarilor.

Maner de prindere (5)

Pentru deschiderea elementelor de prindere si desprinderea dispoziitvului de fixare de pe masa de prindere.

Trasorul exterior (15)

Pentru scanarea formei tiparului , lentilelor si a lentilelor demonstrative.

<= Adaptorul pentru lentile si tipare

Dispozitiv pentru tinerea lentilelor slefuite, lentilelor demonstrative si itpare ce este plasat pe inelul de centrare.

<= Adaptor pentru trasorul exterior (a)

Trasorul este impins catre adaptorul din suport.

Cand trasorul este in pozitia corecta, o indicatie "P" trebuie sa apara pe afisajul LCD indicand citirea unui tipar.

<= Inelul de centrare (b)

Adaptorul pentru lentile sau tipare este plasat pe inelul de centrare si tinut in pozitie de catre 3 magneti.

<= Glisor (4)

Glisorul (4) este folosit numai pentru Trace Easy si nu are nici o functie in Trace II

<= Panoul de operare (6)

Panoul de operare are rolul unei folosiri simplificate a programului.

Mesajele de eroare ajuta utilizatorul sa analizeze problema in cazul unui defect sau folosiri incorecte.

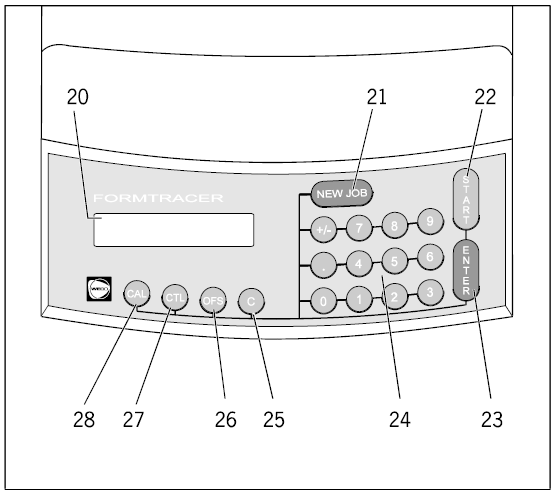

3.7 Elemente de control

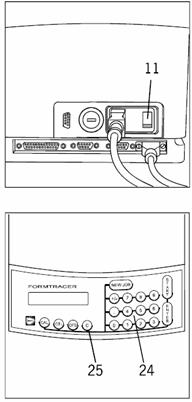

<= Butonul de pornire (11)

Pentru a porni sau opri aparatul.

<= Tastatura de introducere a datelor (24)

Pentru introducerea datelor numerice.

<= Tasta "STERGERE" (25)

Tasta pentru stergerea valorii introduse sau pentru stergerea mesajelor de eroare.

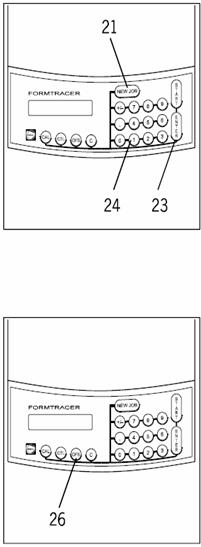

<= Tasta "SARCINA NOUA" (21)

Pentru introducerea unui numar nou de sarcina.

<= Tasta "ENTER" (23)

Apasati aceasta tasta pentru a introduce numerele in control.

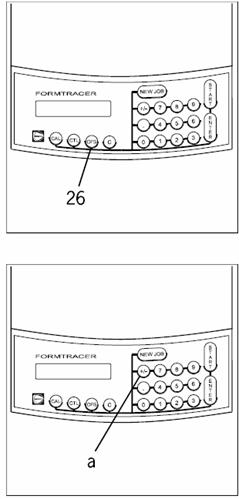

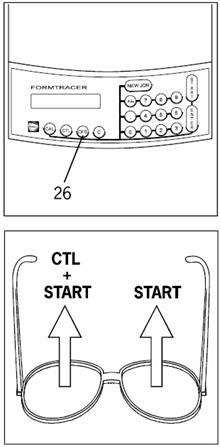

<= Tasta de decalare (26)

Apasati aceasta tasta pentru a introduce o decalare de 0.3 mm in relatie cu circumferinta. Apasati a doua oara pentru a dezactiva decalarea.  Valoarea apare pe ecranul LCD in coltul din dreapta jos ca informatia "u 0.3"

	NOTA Putem face ca dumneavoastra sa introduceti orice valoare pentru decalare. Va rugam sa contactati departamentul de service WECO

<= Tasta "+/-" (a)

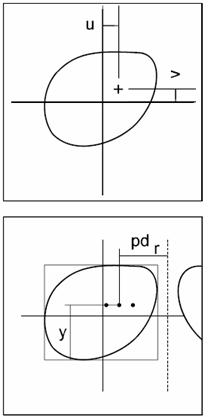

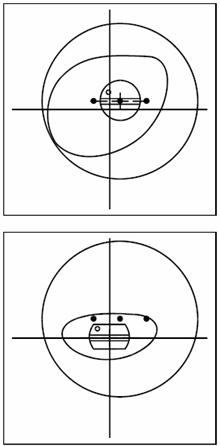

Pentru a introduce datele de decentrare pentru scanarea formei. Forma trasata va fi in timpul decentrarii folosinf FormTracer (optional). Valori negative

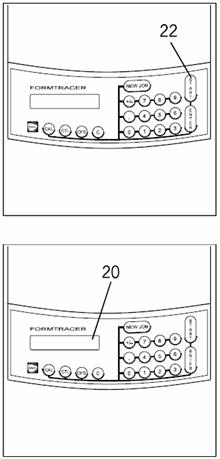

<= Tasta "START" (22)

Dupa introducerea datelor apasati aceasta tasta pentru inceperea scanarii

Apasarea acestei taste inca o data in timpul scanarii dezactiveaza functia opririi de urgenta (vezi mesaje de eroare, E49)

Daca tasta este apasata a treia oara in timpul scanarii, functia opririi de urgenta este reactivata.

NOTA Dezactivati functia opririi de urgenta numai daca este absolut necesar pentru a trasa forme de rame speciale urmand un mesaj de eroare E 49. Vezi de asemenea capitolul "Cazuri exceptionale"

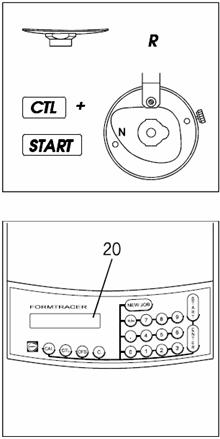

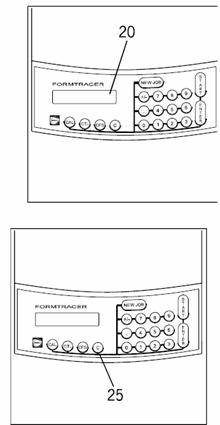

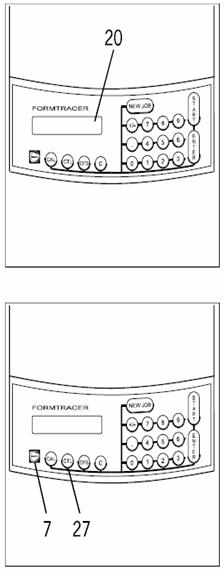

<= Ecranul LCD (20)

Diferite informatii sunt afisate pe ecran:

Decalare Pornit/Oprit

Afisarea statutului (ex: gata de scanare, calibrare, etc)

Scanarea duala cu masuratori DBL

Numarul sarcinii introduse

Masuratori "A" si "B" dupa scanare

Masuratori "A" si "DBL" dupa scanare

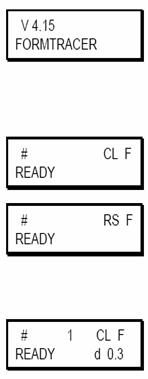

Versiunea de software dupa ce aparatul este pornit

Mesaje de eroare

Functii de serviciu

<= Tasta "RESET" (7)

Cand aceasta tasta este apasata aparatul revine in pozitia in care era cand a fost pornit. Stilusul de scanare se muta inainte pana la gaura din masa de prindere si apoi revine la pozitia normala. Masa de prindere se roteste la 360°, programul revine la inceput si versiunea de program apare pe ecran. Afisajul indica faptul ca aparatul este pregatit.

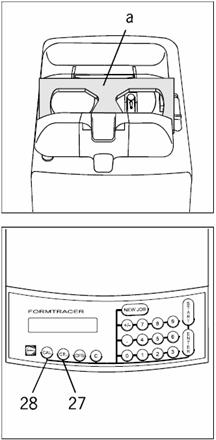

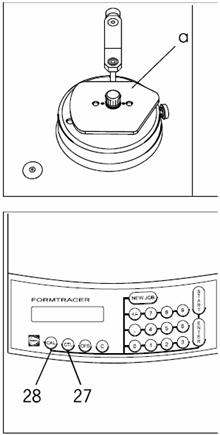

<= Tasta "CTL" (27)

Tasta cu dubla distributie. Tineti apasat si simultan apasati a doua tasta. Functii duble disponibile pana in curent:

CTL si C Schimbarea intre scanare singulara si duala

CTL si "." Muta stilusul inainte pentru insertia manuala

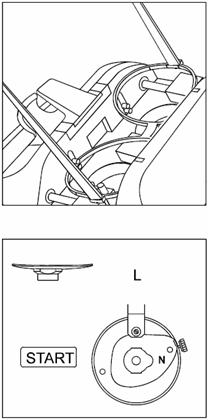

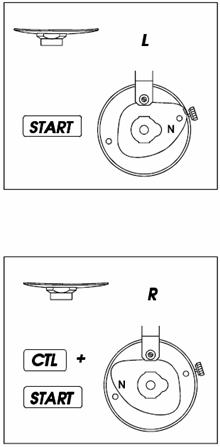

CTL si START Incepe scanarea pe stanga

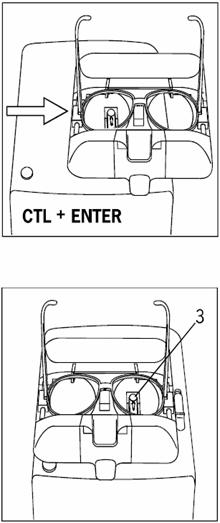

CTL si ENTER Muta doar masa de scanare catre stanga

CTL si OFS Intrerupator centrare automata

CTL si "+/-" Schimba modurile de operare (CL si RS232)

CTL si CAL   Initiaza functia de calibrare

3.8 Specificatii

Valabilitate

Aceste instructiuni de folosire se aplica pentru WECO trace // si trace easy FormTracer cu numerele de ordine 1114-02xx-y0 si 1114-03xx-y0 pentru modurile de operare CL si RS232

Voltajul principal/ voltaje de operare

Vezi placuta de incadrare (36) de sub aparat pentru informatia necesara.

ATENTIE! Aparatul trebuie sa fie impamantat in mod obligatoriu.Folositi numai cablul de alimentare potrivit livrat cu aparatul Intrerupatorul principal de curent trebuie sa fie usor accesibil

Protectia impotriva supra-tensiunii: cat II

Consumul de energie: 40 VA

<= Sigurantele principale (36, vedere de sus)

230 V / 50 Hz : 0.315 A(T)

110V / 60 Hz : 0.63 A(T)

100 V / 60 Hz: 0.63 A(T)

Transformatorul are o siguranta termala de 115° centigrade

	NOTA Va recomandam un circuit electric separat pentru acest aparat T= siguranta de intarziere

Greutate si dimensiuni

Latime: aprox 20cm

Adancime:  aprox 34cm

Inaltime:  aprox 60cm

Greutate: aprox 6kg

Mediul de stocare si functionare

Temperatura permisa a mediului pentru operare:  5°C-40°C

Temperatura permisa pentru stocare:  -15°C-60°C

Umiditatea permisa: 35%-80%

Presiunea atmosferica permisa: 700hPA-1060hPA

Gradul de protectie impotriva contaminarii  Clasa 2

3.9 Echipament si accesorii

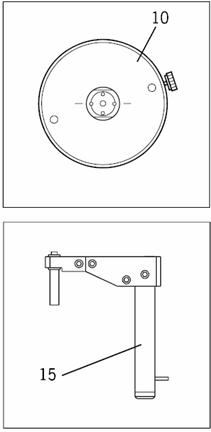

<= Adaptorul pentru lentile si tipare (10)

Europa: WECO Numar de serie: 1114-1084-00

SUA: Shuron Numar de serie: 1114-1085-00

<= Stilusul de scanare exterioara (15)

Numar de serie: 1114-1025-00

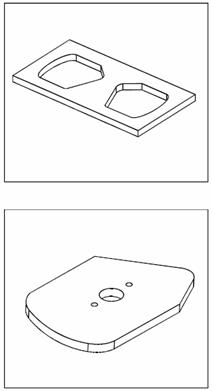

Sablonul pentru scanarea interioara a ramei

Numar de serie: 2005-3058

Model de axa si marime pentru scanarea exterioara

Europa: WECO: Numar de serie: 2005-3041

SUA: Shuron: Numar de serie: 2005-3042

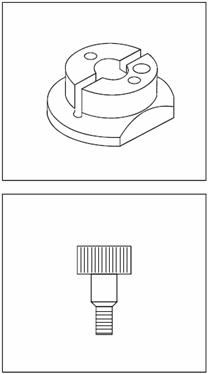

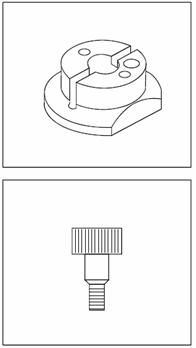

<= Bloc adeziv, alb, 4 gauri

Nr de serie

Surub pentru fixarea sablonului

<= Surub:

Nr de serie

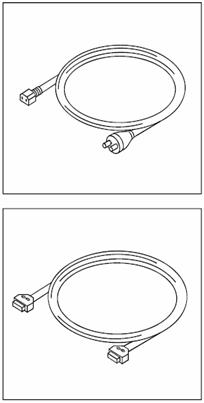

<= Cablu de alimentare

EU Nr de serie : 3571-0123-00

USA Nr de serie : 3571-1130-00

UK Nr de serie : 1100-1100-00

AUS Nr de serie : 1100-1101-00

Cablu CL (optional, 3m)

Nr de serie

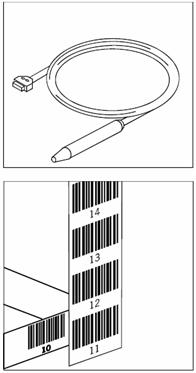

<=Pix de scanare a codurilor de bare (optional)

Nr. de serie: 5009-0024-00

<=Etichete cu coduri de bare (optional)

Numere de la 1 la 250

Nr de serie: 2012-3001-00

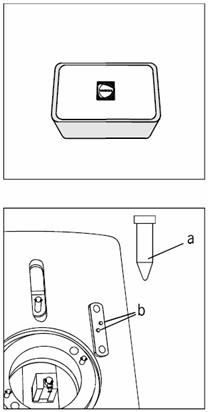

<=Container pentru accesorii(nu include accesoriile)

Nr de serie: 1114-1100-00

<=Vaselina de contact

Pentru ungerea partilor electrice de contact (b) pe masa de scanare

Nr de serie: 1114-1101-00

4. Pornire

4.1 Conectarea la principala sursa de curent si unitati CMS

NOTA FormTracer este un aparat de masura precis si are prioritate atunci cand este conectat cu alte aparate WECO CMS Ca o parte a pornirii va recomandam sa efectuati o auto-calibrare completa a FormTracer. Toate celelalte aparate, in special slefuitoarele de lentile, trebuie sa fie ajustate in asa fel incat sa se potriveasca cu FormTracer in cazul unor deviatii

<= Conectia principala

<= Asigurati-va ca intrerupatorul (11) este in pozitia de "oprit"

<= Verificati ca intrerupatorul de selectare a voltajului (16) sa fie setat la voltajul indicat pe placuta de la baza aparatului; ajustati daca este necesar.

<= Conectati cablul de alimentare (a) in spatele scannerului FormTracer.

Asigurati mereu intrerupatorul principal de curent.

<= Schema de conectare pentru cablul CL in legatura cu aparatele CMS (exemplu)

	NOTA Aparatul continand unitatea de memorie trebuie sa fie pornit pentru a permite scannerului sa functioneze Componentele sistemului CMS pot fi conectate intre ele in orice ordine data, topologie stea sau linie dreapta. Exemplu: Conectati Trace II cu CAD III cu WECO edge450.

<= Conectati cablul CL al scannerului (a) in unul din porturile CL (12) si conectati la un port CL de la un aparat diferit

Strangeti conectorii la porturi.

Priza pentru scannerul de coduri de bare (optional)

<= Inserati cablul DB9 al scannerului de coduri de bare in priza (17) si asigurati cu cele 2 suruburi.

4.2 Setarea modului de operare

Modul de operare CL(Current Loop/cercul curent)

Modul pentru operare cu memorie sau card de memorie (in masini de slefuit) sau placa selectiva (in computer) atunci cand aparatul este conectat cu alte aparate WECO CMS.

Ecranul indica: CL

<= Porturi pentru modul de operare

Atentie! Folositi numai cablu CL 3652-2501-00 WECO pentru a conecta aparatele CMS

Modul de operare RS232 (optional)

Modul pentru operare cu interfata de serie a computerului

Folosit pentru: schimb intre date electronice (EDI)

Ecranul indica:

RSA Formatul Scannerului WECO

RSC Simulare Nidek

RSD Simulare DVI

NOTA Va rugam sa consultati departamentul de service WECO in legatura cu software-ul potrivit, setarile protocolului de transmisie si parametrii de transmisie.

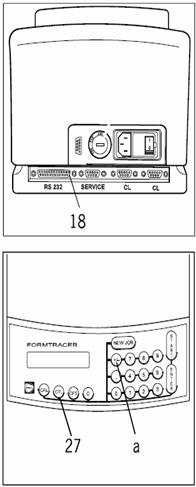

<= Port pentru modul de operare RS232

Folositi cablu 1114-1773-00 (3 metri) pentru conectare

Schimbarea modului de operare

<= Pentru a schimba modul de operare apasati tasta "CTL" (27) si "+/-" (a) simultan

Tineti apasata tasta "CTL" si apasati "+/-" de mai multe ori pentru a naviga prin modurile de operare.

Afisajul pentru modul de operare CL: "CL"

Afisajul pentru modul de operare RS232: RSA, RSC sau RSD

Apasarea acestor taste porneste din nou aplicatia in mod automat. Cand afisajul arata "RESET" apasati tasta "ENTER" pentru a restarta.

5 Operare

5.1 Inaintea pornirii

	NOTA Asigurati-va mereu ca masa interioara de prindere este la locul ei (1, vedere generala) si ca acul nu este in pozitia sus inainte de pornirea scannerului.

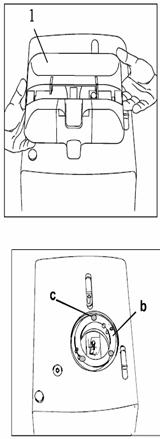

Incarcarea mesei de prindere

<= Prindeti masa de prindere (1) cu ambele maini

<= Asezati masa de prindere pe inelul de centrare (b) si asigurati-va ca placutele de metal ale mesei de prindere se unesc usor cu magnetii inelului de centrare

Impingeti masa in partea stanga. Masa este tinuta in pozitie de catre magneti.

Stiftul scannerului pentru rame de ochelari

<= Asigurati-va ca stiftul (3) este in pozitia normala in fata sau in spate.

5.2 Pregatirea pentru scanarea ramelor de ochelari

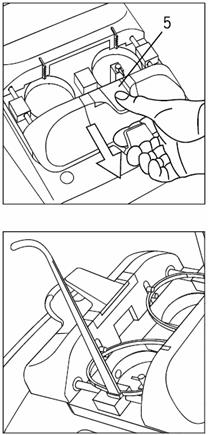

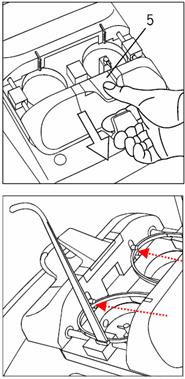

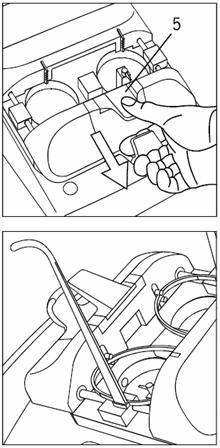

<= Deschiderea elementelor de prindere

Deschideti elementele de prindere prin apasarea manerului de prindere (5). Aceasta elibereaza dispozitivul de fixare de pe masa de prindere.

<= Deschiderea mesei de prindere.

Trageti masa de prindere (1, vedere generala) in jos si dupa aceea deschideti.

Inserarea ramelor de ochelari.

<= Introduceti ramele ca in imagine

<= Apasati masa de prindere (1, vedere generala) impreuna incet

<= Eliberati manerul de prindere (5, vedere generala)

Marginile de jos ale ramei sunt prinse de elementele de prindere(1a)

	NOTA Rama nu trebuie sa se mute pe masa de prindere in timpul scanarii. Verificati ca rama sa fie bine prinsa Aparatul verifica electronic daca rama este bine asezata. Daca se misca in timpul scanarii atunci va aparea eroarea E 06.

5.3 Pregatirea pentru scanarea lentilelor, lentilelor demonstrative si a sabloanelor.

NOTA Cand aparatul este pornit, verificati mereu ecranul pentru a fi siguri ca scannerul este gata inainte de scoaterea mesei de prindere.

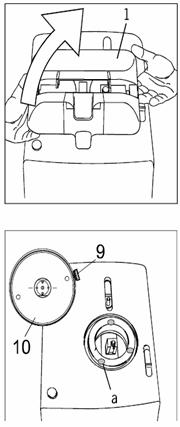

<= Scoaterea mesei de prindere.

Folosind ambele maini inclinati masa de prindere (1) si luati-o de pe inelul de centrare.

<= Incarcarea lentilei si a adaptorului de sablon.

Incarcati lentila si adaptorul de sablon.  (10)

Plasati lentila si adaptorul de sablon(10) pe inelul de centrare

Asigurati-va ca adaptorul de sablon se prinde usor de magnetii inelului de centrare. (a)

Strangeti lentila si adaptorul de sablon strans cu ajutorul surubului de ajustare (9)

<= Introducerea scannerului

Introduceti lentila si scannerul sablonului exterior. (15)

Impingeti lentila si scannerul sablonul exterior in jos in mecanismul de receptie (a) cat de departe merge.

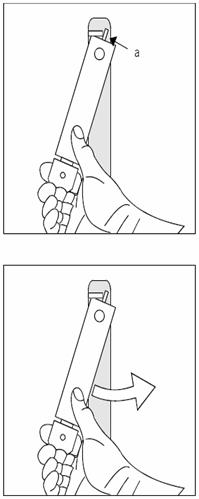

<= Introduceti scanerul exterior ca in imagine si impingeti-l in jos.

Acul stiftului (a) trebuie sa treaca de suport.

Intoarceti scanerul exterior in sesul invers acelor de ceasornic pana cand este drept in jos.

<= Eliberati scanerul exterior

<= Scanerul exterior este impins in sus de un arc dupa care sta in piesa de ghidare.

Ecranul

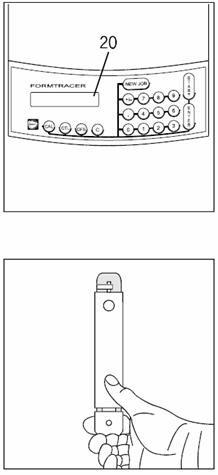

<= Ecranul (20) indica acum "P" pentru scanare exterioara

	NOTA Asigurati-va ca adaptorul nu contine o lentila sau un sablon inaintea schimbarii aparatului pe scanare exterioara. Scanerul trebuie sa contacteze adaptorul. Nu are loc nici o auto-ajustare in timpul scanarii exterioare. In timpul scanarii sabloanelor sau mostrelor, nu este masurat DBL. Acesta trebuie introdus manual in timpul centrarii.

Inlaturarea scanerului exterior (15)

<= Impingeti scanerul exterior (15) in jos.

<= Intoarceti scanerul exterior (15) in directia acelor de ceasornic si impingeti in sus si in afara.

6. Proceduri de operare

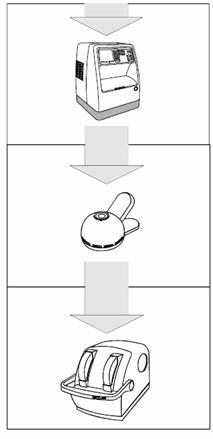

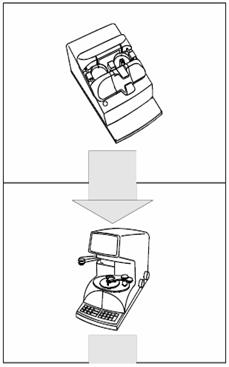

6.1 Vedere generala a procedurii de operare CMS

<= Introduceti numarul sarcinii in scanner.

<= Prindeti ramele in pozitie.

<= Apasati tasta "START"

<= Introduceti numarul sarcinii in aparatul de centrare CAD III

<= Introduceti datele de centrare si inserati lentila

<= Apasati tasta "Block" si centrati lentila.

<= Rotiti bratul de blocare in pozitie si blocati lentila cu tampoanele de blocare WECO.

			NOTA Tampoanele de blocare WECO garanteaza performanta maxima a tuturor componentelor sistemului si a sistemul de blocare WECO.

<= Introduceti numarul sarcinii in W 3-D

<= Prindeti lentila in pozitie

<= Apasati tasta "START"

<= Deblocati cu atentie lentila folosind WECO Block Paddy.

Fatetati lentila folosind slefuitorul manual WECO 590.

NOTA * Depinzand de compozitia componentelor sistemului procedurile pot sa difere.

6.2 Scanarea duala a ochiului pentru rame

Pregatiti FormTracer pentru scanarea ramelor pentru ochelari, vezi: "Pregatirea pentru scanarea ramelor".

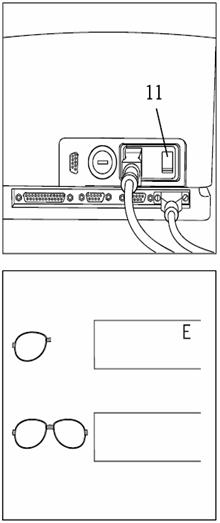

<= Porniti aparatul de la intrerupatorul principal (11).

Stiftul de scanare se va muta inainte in gaura interioara a mesei de prindere si apoi inapoi in pozitia initiala.

Masa de prindere se roteste la 360°.

Versiunea programului apare pe ecran.

Ecranul indica momentul cand aparatul este gata.

NOTA In timpul scanarii duale a ochiului, datele pentru ambele parti sunt transferate si stocate sub acelasi numar de sarcina. In timpul unei trasari individuale o ochiului va aparea litera "S" pe ecran. Prin apasarea simultana a tastelor "CTL" si "C" utilizatorul poate schimba de la scanare individuala la scanare duala. (vezi scanarea ramelor)

Verificarea afisajului

<= Acum verificati afisajul si,daca e necesar , schimbati pe modul corect de scanare.

Deschiderea mesei de prindere

<= Deschideti elementele de prindere prin apasarea manerului de prindere (5). Acesta elibereaza mecanismul de fixare de pe masa de prindere.

<= Trageti masa de prindere in jos si apoi deschideti.

Introducerea ramelor de ochelari.

<= Introduceti rama ca in imagine. Marginile de jos ale ramei sunt tinute de elementele de prindere.

<= Apasati pe masa de prindere impreuna cu eliberarea manerului de prindere.

			NOTA Rama nu trebuie sa se mute in timpul scanarii. Verificati daca este bine asezata. Aparatul verifica electronic daca rama este bine asezata. Daca rama se misca in timpul scanarii, va aparea mesajul de eroare E 06.

Introducerea datelor

<= Apasati tasta "NEW JOB" (21)

<= Introduceti numarul sarcinii pe tastatura (24)

<= Apasati "ENTER"(23) pentru a introduce datele.

Valori de numere de sarcini valide:

Fateta WECO 430/450 1-199

W2D/W3D cu card de memorie SM200 1-100

Control laborator arbitrar

<= O decalare de 0.3mm pentru ramele de plastic poate fi introdusa prin apasarea tastei "OFFSET" (26). Decalarea activata va aparea pe ecran.

			NOTA Putem face in asa fel incat sa puteti introduce orice decalare. Contactati departamentul Service WECO.

Pornirea operatiunii de scanare

<= Apasati tasta "START" (24)

Stiftul de scanare este inserat automat si ambele parti sunt scanate in secventa automat.

<= Operatiunea de scanare este afisata pe ecran.

Datele rezultate

Din moment ce ambele parti au fost scanate stiftul este mutat in pozitia jos automat.

<= Cutia-a din partea dreapta a ramei si DBL apar pe ecran (20)

Informatiile formei ale ambelor parti si DBL sunt transferate automat in memorie.

	NOTA Apasati tasta "-" pentru a afisa cutia - a din partea stanga a ramei In functie de setarile programului, pot rezulte diferite combinatii de valori. Va rugam sa contactati departamentul service al WECO.

6.3 Scanarea individuala a ochiului pentru rame

Pregatiti scannerul pentru scanarea ramelor de ochelari,,

Vezi "Pregatirea pentru scanarea ramelor de ochelari"

<= Porniti aparatul de la intrerupatorul principal (11).

Stiftul de scanare se va muta inainte in gaura interioara a mesei de prindere si apoi inapoi in pozitia initiala.

Masa de prindere se roteste la 360°.

Versiunea programului apare pe ecran.

Ecranul indica momentul cand aparatul este gata.

	NOTA In timpul scanarii duale a ochiului, datele pentru ambele parti sunt transferate si stocate sub acelasi numar de sarcina. In timpul unei trasari individuale o ochiului va aparea litera "S" pe ecran. Prin apasarea simultana a tastelor "CTL" si "C" utilizatorul poate schimba de la scanare individuala la scanare duala. (vezi scanarea ramelor)

Verificarea ecranului

<= Acum, verificati ecranul si, daca este necesar, schimbati cu modul corect de scanare.

Deschiderea mesei de prindere

<= Deschideti elementele de prindere prin apasarea manerului de prindere (5). Acesta elibereaza mecanismul de fixare de pe masa de prindere.

<= Trageti masa de prindere in jos si apoi deschideti.

Introducerea ramelor de ochelari.

<= Introduceti rama ca in imagine. Marginile de jos ale ramei sunt tinute de elementele de prindere.

<= Apasati pe masa de prindere impreuna cu eliberarea manerului de prindere.

NOTA Rama nu trebuie sa se mute in timpul scanarii. Verificati daca este bine asezata. Aparatul verifica electronic daca rama este bine asezata. Daca rama se misca in timpul scanarii, va aparea mesajul de eroare E 06.

Introducerea datelor

<= Apasati tasta "NEW JOB" (21)

<= Introduceti numarul sarcinii pe tastatura (24)

<= Apasati "ENTER"(23) pentru a introduce datele.

Valori de numere de sarcini valide

Fateta WECO 430/450 1-199

W2D/W3D cu card de memorie SM200 1-100

Control laborator arbitrar

<= O decalare de 0.3mm pentru ramele de plastic poate fi introdusa prin apasarea tastei "OFFSET" (26). Decalarea activata va aparea pe ecran.

Scanarea partii drepte

<= Apasati tasta "START" (22)

Scanarea partii stangi

<= Apasati tastele "CTL" (27) si "START" (22) simultan

Masa de prindere se misca in dreapta pentru a scana partea stanga a ramei.

Datele rezultate

Din moment ce ambele parti au fost scanate stiftul este mutat in pozitia jos automat.

<= Cutia-a din partea dreapta a ramei si DBL apar pe ecran (20)

Informatiile formei ale ambelor parti si DBL sunt transferate automat in memorie.

	NOTA In functie de setarile programului, pot rezulte diferite combinatii de valori. Va rugam sa contactati departamentul service al WECO.

6.4 Scanarea lentilelor, mostrelor si sabloanelor.

Pregatiti scannerul pentru scanare exterioara. Vezi "Pregatire pentru scanarea lentilelor, mostrelor si sabloanelor."

Introducerea lentilelor, mostrelor sau sabloanelor

Lenitlele si mostrele sunt centrate automat dupa scanare. Oricum, trebuie blocate "pe axa" din exterior.

Lentile stangi

<= Prindeti lentilele stangi si mostrele ca in imagine.

<= Sabloanele trebuie prinse in pozitie ca o lentila stanga.

Forma este in sus, partea nasului cu fata in dreapta, partea convexa in jos.

Lentilele drepte

<= Prindeti lentilele drepte si mostrele in pozitie ca in imagine.

<=Strangeti sablonul (a) cu surubul (b)

<= Miscati scannerul exterior (15) pana la sablon (a), lentila sau mostra.

Introducerea datelor

<= Apasati tasta "NEW JOB" (21)

<= Tastati numarul sarcinii cu ajutorul tastaturii (24)

<= Apasati "ENTER" pentru a introduce datele.

<= Introduceti valoarea DBL cu ajutorul tastaturii (24)

<= Apasati "ENTER" (23) pentru a introduce datele.

Valori de numere de sarcini valide:

Fateta WECO 430/450 1-199

W2D/W3D cu card de memorie SM200 1-100

Control laborator arbitrar

<= O decalare de 0.3mm pentru ramele de plastic poate fi introdusa prin apasarea tastei "OFFSET" (26). Decalarea activata va aparea pe ecran.

	NOTA Putem face in asa fel incat sa puteti introduce orice decalare. Contactati departamentul Service WECO.

Scanarea lentilelor stangi

<= Apasati tasta "START" (22)

Scanarea lentilelor drepte

<= Apasati tasta "CTL" (27) si "START" (22) in acelasi timp

Datele rezultate

De indata ce ambele parti ale ramei au fost scanate stiftul este mutat in pozitia jos imediat.

<= Cutia - a a partii drepte a ramei si DBL apar pe ecran (20)

Informatia formei a ambelor parti si DBL sunt transferate in memorie automat.

NOTA In functie de setarile programului, diferite combinatii de valori pot rezulta. Va rugam sa contactati departamentul service WECO

6.5 Coduri de bare (optional)

Introducerea numarului de sarcina cu un scanner de coduri de bare

<= Prindeti rama in pozitie

<= Mutati scannerul rapid peste eticheta cu codul de bare de pe tava de operatiuni.

<= Apasati tasta START (22 vedere generala)

6.6 Introducerea manuala a stiftului de scanare

Daca stiftul nu poate fi introdus automat pentru scanarea interioara, acesta poate fi introdus cu mana.

Introducerea unui numar de operatie

Introduceti numarul de operatie dupa modelul de la capitolul "Scanarea duala a ochiului"

Scanare individuala a ochiului?

Daca numai o coroana a ramei urmeaza sa fie scanata, opriti scanarea duala apasand "CTL" si "C"

Miscarea stiftului in pozitia joasa.

Miscati stiftul in pozitia joasa apasand "CTL"  si "."

Introducerea coroanei stangi a ramei de ochelari.

<= Miscati masa de prindere apasand "CTL" (31) si "ENTER"(26) in acelasi timp.

Introducerea coroanei drepte a ramei de ochelari.

Procedati ca mai jos.

<= Luati stiftul de scanare (3) si introduceti-l in santul ramei.

<= Apasati tasta "START" (22)

6.7 Decentrarea sabloanelor cu scannerul FormTracer.

Decentrarea sabloanelor

Decentrarea sabloanelor este crearea unui sablon specific unei prescrieri.

Datele decentrarii sunt introduse inaintea pornirii scanarii.

Sablonul este decentrat conform valorilor introduse.

Lentilele trebuie sa fie blocate pe centrul optic.

	SFAT

Aceasta metoda nu este potrivita pentru bifocal sau ramele copiilor

Lentilele trebuie sa fie blocate in mijlocul formei.

Schema decentrarii

"u" - decentrare orizontala de la mijlocul formei

(In interior pozitiv, exterior negativ)

"v" - decentrare verticala de la mijlocul formei

(In sus, pozitiv, in jos negativ)

	SFAT

valorile pentru "u" mai mari de 15mm vor fi interpretate ca valori PD monoculare pentru lentila dreapta sau stanga.

In acele cazuri, urmatoarea cerinta va fi pentru introducerea valorii "y". distanta de la centrul optic la cel mai adanc punct al lentilei (Masuratoarea cutiei)

Pentru introducerea monoculara PD trebuie sa fie pornita masuratoarea DBL.

Procedura pentru valori de decentrare egale

Prindeti rama

Apasati tasta NEW JOB

Introduceti numarul operatiei

Apasati tasta ENTER

Apasati tasta "+/-"

Introduceti decentrarea orizontala

Apasati tasta ENTER

Introduceti decentrarea verticala

Apasati tasta ENTER

Apasati tasta START

Ambele forme sunt stocate decentrate conform cu valorile introduse.

Procedura pentru valori de decentrare inegale

Prindeti rama

Apasati tasta NEW JOB

Introduceti numarul operatiei

Apasati tasta ENTER

Apasati tasta "+/-"

Introduceti decentrarea orizontala pentru lentila dreapta

Apasati tasta ENTER

Introduceti decentrarea verticala pentru lentila dreapta

Apasati tasta ENTER

Apasati tasta START

Ambele forme sunt stocate decentrate conform cu valorile introduse.

Prindeti rama

Apasati tasta NEW JOB

Introduceti numarul operatiei

Apasati tasta ENTER

Apasati tasta "+/-"

Introduceti decentrarea orizontala pentru lentila stanga

Apasati tasta ENTER

Introduceti decentrarea verticala pentru lentila stanga

Apasati tasta ENTER

Apasati tasta START

Procedura pentru scanarea exterioara

Pregatiti scannerul pentru scanarea exterioara

Apasati tasta NEW JOB

Introduceti numarul operatiei

Apasati tasta ENTER

Apasati tasta "+/-"

Introduceti decentrarea orizontala

Apasati tasta ENTER

Introduceti decentrarea verticala

Apasati tasta ENTER

Apasati tasta DBL daca e necesar

Apasati tasta START

Ambele forme sunt stocate decentrate conform cu valorile introduse.

6.8 Anularea operatiei de scanare

<= Operatiunea de scanare poate fi anulata in timpul scanarii prin apasarea tastei "C" (25)

Operatiunea de scanare este completata dar informatia formei nu este stocata.

6.9 Cazuri exceptionale

Scanarea ramelor de ochelari prost indoite

<= Daca, in conjunctie cu ramele prost indoite, stiftul de scanare nu sta in santul ramei, ramele pot fi prinse pe o parte ca in imagine.

Numai coroana partii drepte a ramei este tinuta de elementele de prindere.

ATENTIE! In acest caz, rama poate fi scanata numai pe o parte. Proceduri pe mai departe: vezi "Scanarea individuala o ochiului"

Rame de ochelari cu coroane foarte subtiri.

<= Ramele cu coroane foarte subtiri isi obtin forma numai cu ajutorul lentilelor mostre sau a lentilelor. Fara suport ramele deviaza prea mult de la rezultatul dorit.

In aceste cazuri va recomandam scanarea lentilelor de proba.

Forme deosebite ale lentilelor.

<= In conjunctie cu forme foarte speciale, aparatul se poate opri in mijlocul scanarii. Atunci va aparea mesajul de eroare E 49 in locul numarului operatiei.

Functia de oprire de urgenta a oprit aparatul, chiar daca stiftul de scanare nu a iesit din santul ramei.

Oprirea de urgenta poate fi dezactivata prin apasarea tastei "START" a doua oara. Vezi mesaje de eroare, E 49.

	ATENTIE! Dezactivati oprirea de urgenta numai in acest caz exceptional. Cand este dezactivata, aparatul nu se va opri daca stiftul de scanare se deplaseaza.

Forme de rame cu blocul stea decentrat.

<= Exista anumite forme de lentile in conjunctie cu care blocul nu poate fi atasat in centrul geometric deoarece ar fi prea aproape de margine.

Dezactivati functia de centrare automata apasand tastele "CTL" (27) si "OFFSET" (26). Aceasta este indicata pe ecran.

Miscati forma pana cand centrul ei este in pozitia in care este locat blocul - stea. Este mai usor sa scanati lentile de proba. Scanati forma.

Reactivati functia de centrare automata apasand tastele "CTL"(27) si "OFFSET"(26). Aceasta este indicata pe ecran.

Odata scanata, forma este stocata cu calculul decentrarii. Valoarea decentrarii precise apare pe ecranul slefuitorului de lentile (ZET- 90 si W 3-D) cand forma este incarcata. Decalati aceasta decentrare langa decentrarea necesara pentru client si apoi blocati lentila corespunzator.

Daca e necesar, mai scanati o data.

Setarea sabloanelor pentru fatetarea in V si slefuirea marginii lentilei.

<= Ramele pentru lentilele care in anumite cazuri trebuie sa fie garnisite cu o fatetare in V si slefuirea plata (pentru sant) sunt adeseori furnizate cu doua sabloane. Primul sablon este centrat, al doilea este decentrat.

Scanati primul sablon (cel mai mare) in modul normal.

Dezactivati functia de centrare automata apasand tastele "CTL" si "OFFSET". Aceasta este indicata pe ecran.

introduceti un numar diferit de operatie si scanati cel de-al doilea sablon. Reactivati functia de centrare automata apasand tastele "CTL"(27) si "OFFSET" (26). Aceasta este indicata pe ecran.

Terminati forma primei lentile cu o fatetare in V; lasati lentila prinsa in pozitie.

Terminati cea de-a doua forma cu o slefuire plana.

	ATENTIE! * Dezactivati functia de centrare automata numai in acest caz exceptional, deoarece asta ar putea duce la o centrare optica eronata.

Lentile cu marginea deteriorata.

<= Daca trebuie scanate lentile cu marginea deteriorata, zonele deteriorate vor fi detectate multumita acuratetii scanarii si pot fi vazute ulterior in rezultatele slefuirii.

Micile ciobituri pot fi netezite cu banda adeziva subtire inaintea scanarii.

7. Auto-calibrare

	NOTA Va recomandam o auto-calibrare zilnica. Aceasta nu trebuie facuta, de preferinta, inainte ca aparatul sa atinga temperatura de operare. Dupa 100 de scanari, aparatul va cere automat o auto-calibrare. Vezi, de asemenea, si "Mesaje de eroare" W X16

Scanare interioara

Pregatiti scannerul pentru scanarea ramelor de ochelari (vezi "Pregatirea pentru scanarea ramelor de ochelari")

<= Prindeti sablonul ramei (a) pe masa de prindere.

<= Asigurati-va ca sablonul este asezat ferm.

Sablonul trebuie sa stea pe masa de prindere cu marginea de jos paralela cu suprafata mesei.

<= Apasati tasta "C" pentru a confirma eroarea W X 16 daca este potrivit.

<= Apasati tastele "CTL" (27) si "CAL" (28) in acelasi timp.

Confirmarea procedurii de calibrare apare pe ecran.

De indata ce auto-calibrarea este completa, ecranul indica faptul ca aparatul este pregatit de utilizare.

Scanarea exterioara

Pregatiti scanerul FormTracer pentru scanarea sabloanelor (vezi "Pregatirea pentru scanarea lentilelor, lentilelor de proba si a sabloanelor.")

<= Prindeti sablonul de scanare exterioara (a) in pozitie si insurubati-l strans.

Sablonul trebuie sa fie prins drept si cu partea nasului cu fata in dreapta. (vezi diagrama)

<= Apasati tasta "C" pentru a confirma mesajul W x 16 daca este cazul.

<= Apasati tastele "CTL" si "CAL"(28) in acelasi timp.

Confirmarea procesului de calibrare apare pe ecran.

La completarea calibrarii ecranul indica modul in asteptare.

8 Rezolvarea problemelor, ingrijire si intretinere

8.1 Curatarea

<= Curatati numai cu o carpa putin umezita invelisul si tastatura

<= Nu curatati cu o carpa uscata din cauza posibilei incarcari statice.

<= Nu folositi detergenti sau solventi, etc.

8.2 Sigurante

			ATENTIE Daca aparatul nu mai functioneaza verificati intai priza principala si siguranta principala.

<= Deconectati cablul electric (a) inainte de a schimba vreo siguranta

Sigurantele principale

<= Deschideti capacul de siguranta (b) de la intrerupator.

<= Inlaturati sigurantele (a) si testati-le cu un ohmmetru.

Folositi numai sigurante indicate, o siguranta de inlocuire se gaseste in sertarul de sus.

230 V / 50 Hz: 0.315 A (T)

110 V 50/60 Hz: 0.63 A (T)

100 V 50/60 Hz: 0.63 A (T)

	ATENTIE! Folositi numai sigurantele indicate. T= siguranta de intarziere.

8.3 Greseli minore

8.4 Erori si mesaje de avertizare

Sistemul de control al erorii monitorizeaza functiunea aparatului.

<= Mesaje de eroare sau avertizare apar pe ecran (20)

<= Toate mesajele de eroare si avertizare trebuie sa fie recunoscute cu tasta "C" (25)

	NOTA * Daca apare un mesaj de eroare care nu este listat mai jos va rugam sa contactati departamentul service WECO.

Buchmann Deutschland GmbH

Administration Jägerstraße 58

D-40231 Düsseldorf

Telefon +49-211-21 04-0

Telefax +49-211-21 04-251

info@briot-weco.com

www.briot-weco.com
