FORME DE IPSOS
Procesul de formare a peretelui ceramic la turnarea barbotinei (suspensie
ceramica) in forma de ipsos, consta in absorbtia apei din barbotina in capilarele formei
de ipsos. Astfel cantitatea initiala de apa de 30-35% scade la 20-25%, iar particulele de
argila formeaza o structura de coagu 929i89j lare, corespunzand pastei de consistenta normala a
peretelui ceramic.
Cinetica formarii peretelui ceramic se deduce plecand de la fenomenul de
difuzie a apei. Astfel, se considera x grosimea peretelui ceramic format la un moment
dat. Viteza de crestere a acestui strat dx/dτ scade pe masura cresterii grosimii peretelui,
ca urmare a incetinirii procesului de difuzie:
dx/d = a/x
unde a este o
τ = 1/a∫ xdx = 1/2ax2 sau x = √2aτ = D√τ
in care D reprezinta o
Principala proprietate a formelor de ipsos - absorbtia - este influentata de anumiti
parametri de preparare a formei de ipsos:
-raportul ipsos / apa...............G/W
-durata de amestecare a ipsosului cu apa.......τa
-durata de prelucrare (perioada de timp de la sfarsitul amestecarii si pana la
sfarsitul operatiei de turnare)........... τp
-comportarea la uzura.
Prezentarea datelor
Tabelul 1. Date experimentale si calculul coeficientului de difuzie
|
Proba |
t [min] |
t [s] |
x [cm] |
D=x^2/t [cmp/s] |
D mediu [cmp/s] |
|
ta =2 min | |||||
|
ta= 4 min | |||||
|
| |||||
|
ta= 6 min | |||||

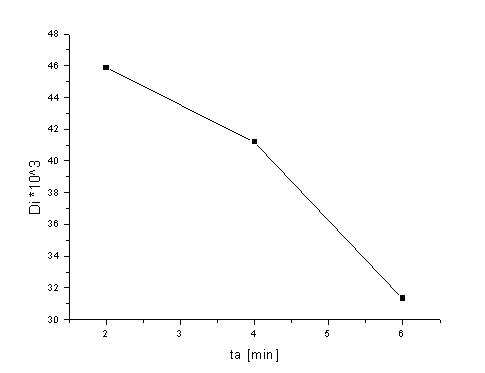

Reprezentarea grafica a coeficientului de difuzie mediu in functie de timpii de amestecare
|
ta [s] |
D mediu [cmp/s] * 10^(3) |
|
