PANOURI HELIOSTAR - INSTRUCTIUNI PRIVIND MONTAJUL COLECTOARELOR SOLARE TIP PANOURI HELIOSTAR

Arhitectura constructii




PANOURI HELIOSTAR

PANOURI HELIOSTAR

2.2. INSTRUCTIUNI PRIVIND MONTAJUL COLECTOARELOR

SOLARE TIP PANOURI HELIOSTAR

2.2.1. SCULE NECESARE LA MONTAJ

scara reglabila (minim 4 m);

prelungitor cablu electric (minim 30 m; 2,5 mm);

franghie (minim 40 m; sarcina minima 150 kg) ;

masina de gaurit cu percutie ;

set chei fixe (6 - 32 mm);

set chei cricket (4 - 24 mm) ;

set chei imbus (2 - 12 mm) ;

set surubelnite

flex cu disc de taiere pentru metal ;

2 chei reglabile (max. 1 ¼'') ;

patent izolat ;

cleste taiat cablu electric ;

cutter ;

dispozitiv taiat tevi Cu ;

trusa spirale pt. metal si beton ;

lampa sudogaz ;

cleste 1 ½'' ;

trusa carota ;

ruleta ;

boloboc ;

boloboc unghiular ;

pompa umplere manuala ;

pompa de vid

ECHIPAMENTELE INSTALATIEI SOLARE

panouri HELIOSTAR

suporti montare panouri

set de extindere intre panouri

set de asamblare

adaptor de vid

pompa REGUSOL (pompa Grundfos UPS25/60,

debitmetru, supapa siguranta 5 bar, manometru, robinet

incarcare, racord flexibil, suport vas de expansiune

vas de expansiune

automatizare

boiler (termometru, ornamente, flanse, picioare boiler)

camasa boiler

2.2.3. MATERIALE DE MONTAJ

teava Cu Yorkshire (18x1 mm, 22x1 mm, 28x1 mm);

izolatie de vata minerala 30 mm grosime, cu folie de

aluminiu

banda autoadeziva de aluminiu ;

fitinguri Cu, alama ;

bride metalice cu surub ;

supapa siguranta 6 bar ;

supapa sens ;

canepa, teflon ;

pasta verde ;

aliaj+pasta lipire ;

bureti abrazivi pentru curatat cupru ;

vas de expansiune pentru boiler ;

dezaeratoare.

2.2.4. SCHEME DE MONTAJ

Idem pct. 2.1.4.

2.2.5. ORDINEA OPERATIILOR DE MONTAJ

2.2.5.1. AMPLASAREA BOILERULUI PE POZITIE SI

ECHIPAREA ACESTUIA

Idem pct. 2.1.5.1.

PANOURI HELIOSTAR

PANOURI HELIOSTAR

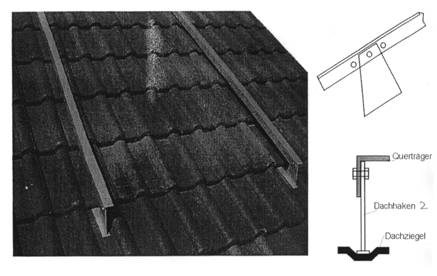

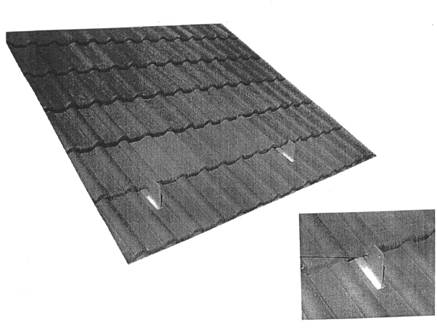

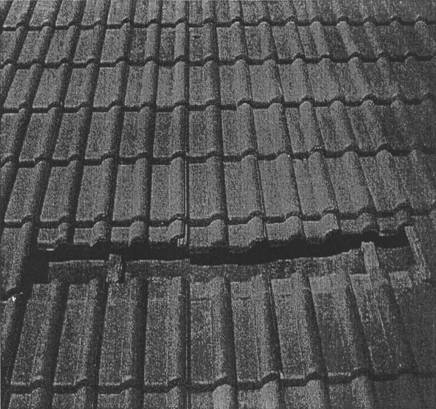

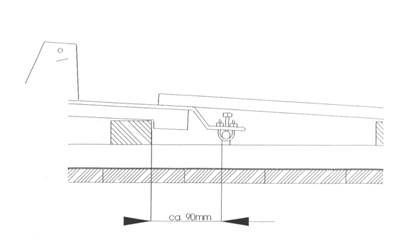

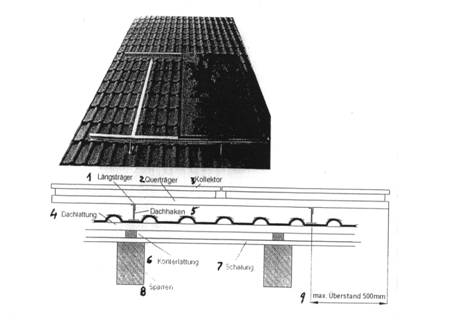

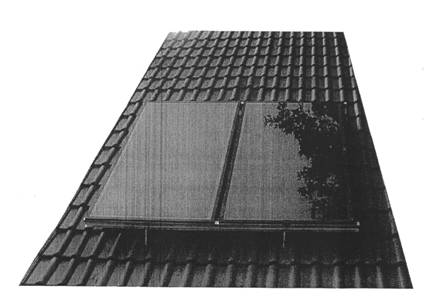

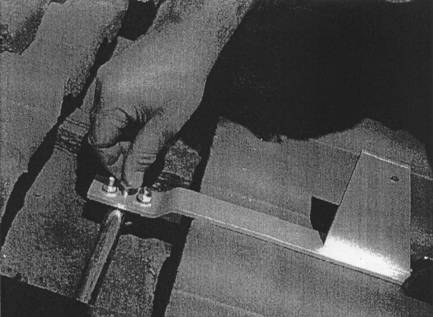

2.2.5.2. MONTAREA SUPORTILOR PE ACOPERIS

Se va lua in calcul, la alegerea locului de amplasare a suportilor, traseul ulterior al tevilor de Cu, respectiv locul de strapungere a acoperisului.

Se va acorda o atentie deosebita recomandarilor privind protectia muncii pentru lucrari pe acoperisuri.

Se vor folosi la lucrari pe acoperis centura de siguranta sau schele pentru protectia persoanelor.

Pentru o buna functionare, panourile HELIOSTAR trebuie sa aiba un unghi de inclinare de cca. 350 - 500.

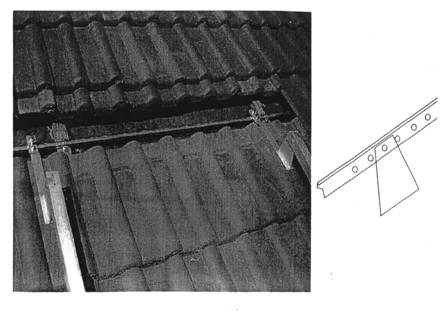

In cazul montarii mai multor suporti in serie, acestia vor fi rigidizati intre ei cu ajutorul setului de bare de conectare.

Fig. 2.2.1.



Fig. 2.2.2.

Fig. 2.2.3.

PANOURI HELIOSTAR

PANOURI HELIOSTAR

Fig. 2.2.4.

Fig. 2.2.5.

Fig. 2.2.6.

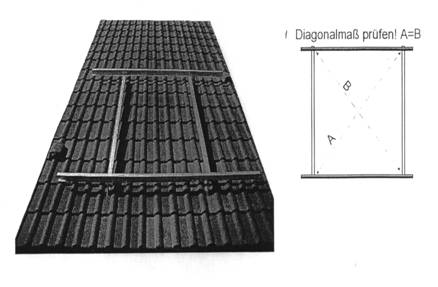

DIAGONALELE A = B



Fig. 2.2.7.

PANOURI HELIOSTAR

PANOURI HELIOSTAR

Fig. 2.2.8.

2.2.5.3. CONECTAREA PANOURILOR INTRE ELE

Colectorul se poate ridica pe acoperis cu ajutorul unui cablu care se petrece peste stuturile de racord ale colectorului (atentie la eticheta adeziva...SUS [OBEN]...)

Protejati foaia de sticla a colectorului

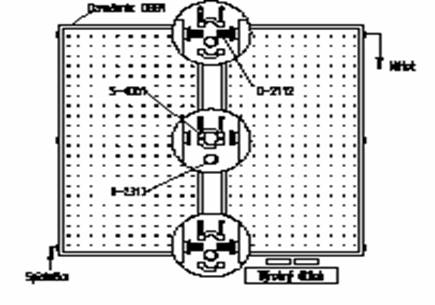

Pentru conectarea a "n" colectoarele intre ele se folosesc "n-1" seturi de montaj de tipul celor ilustrate in figura 2.2.9.

Atentie : In cazul necesitatii unei depozitari intermediare inainte de debutul montajului,  panourilor nu trebuiesc expuse radiatiilor solare (vor ramane in cutiile de carton) si vor fi ferite de umezeala. In aceste sens se verifica integritatea si stabilitatea capacelor galbene de protectie de la stuturile de racord.

Fig. 2.2.9.

Fig. 2.2.10.

PANOURI HELIOSTAR

PANOURI HELIOSTAR

2.2.5.4. RACORDAREA PANOURILOR LA CIRCUITUL SOLAR

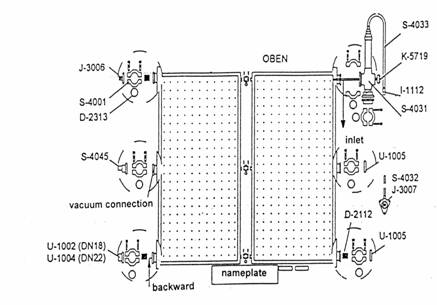

Racordarea panourilor la circuitul solar de tevi de cupru se face prin intermediul setului prezentat in fig. 2.2.11.



Fig. 2.2.11.

Denumirea

Numarul de piese

Supapa de ventilatie laterala Ø 40 W

Cot pentru perete 6x3/8''

Teaca senzorului Ø 6 - 1/1''x170 mm

Conducta de aerisire Ø 6

Cupla cu suruburi M6x35

Racord cu flansa in M (DN22)

Reductie la DN 12 cu flansa in M

Racord in W

Racord in M cu ventil

Racord de izolare

Inel circular Ø 30x3, Viton

Cupla Cu Ø6

Dezaerisitor 3/8''

2.2.5.5. MONTARE ADAPTOR PENTRU REALIZARE VID

Acest adaptor serveste la evacuarea aerului din spatiul interior al colectorului.

Se racordeaza conducta Ø12 mm la racordul de evacuare de la colector prin intermediul reductiei DN22 - DN12. Capatul liber al conductei se leaga la adaptor. Este indicat ca adaptorul sa fie amplasat la o distanta de maxim 50 m de campul colector. Se desurubeaza capacul din partea inferioara a adaptorului si se scoate filtrul care se afla fixat in cupla rapida a adaptorului.

Fig. 2.2.12.

PANOURI HELIOSTAR

PANOURI HELIOSTAR

2.2.5.6. VIDAREA PANOURILOR

Instalatia se va vida imediat dupa montarea panourilor pentru a evita patrunderea umiditatii si formarea condensului.

Se conecteaza pompa de vid la reteaua electrica (220 V) - porneste pompa.

Se desurubeaza capacul de protectie din aluminiu al adaptorului.

Pompa vacuum se racordeaza la adaptor prin furtun de legatura adecvat (cu cupla rapida).

Vidati instalatia pana cand manometrul de la adaptor indica o presiune de circa 0,9 mbar.

Se insurubeaza capacul de protectie al adaptorului.

Pompele nu au voie sa lucreze in sens invers vidarii La efectuarea unei vidari ulterioare, intai se pune in functiune pompa de vid dupa care se racordeaza la adaptor.

ATENTIE!

* Nu se permite vidarea dincolo de limita de 0,9 mbar; in caz contrar se pierde garantia.

* Pompele nu se amplaseaza in medii cu pericol de explozie.

* La racordarea pompelor la reteaua electrica fiti atenti la regulile corespunzatoare de siguranta.

2.2.5.7. DIMENSIONAREA SI POZAREA TEVILOR DE CUPRU

Dimensionarea tevilor in functie de numarul de panouri si lungimea toatal a traseului (tur - retur), se realizeaza conform tabelului de mai jos.

Suprafata panouri

m2

Lungimea max. a traseului (tur-retur), m

Diametrul conductelor de Cu, mm

Pana in 6

18 x 1

Pana in 10

22x1

Pana in 14

Pana in 20

Se va urmari ca traseul de tevi dintre boiler si colector sa fie cat mai scurt si cu cat mai putine schimbari de directie. Se va evita pe cat posibil montajul tevilor in exterior (pentru diminuarea pierderilor de caldura).

Tevile vor fi consolidate prin intermediul unor bride metalice cu surub si diblu. Acestea vor fi amplasate la distanta de maxim 1,5 m una fata de cealalta.

Imbinarea tevilor se va face prin sudura cu aliaj de sudura.

Pentru realizarea unei astfel de imbinari vor fi urmariti urmatorii pasi :

curatarea ambelor piese ce trebuiesc sudate cu ajutorul buretilor abrazivi pentru cupru ;

aplicarea pastei de lipit uniform pe suprafata ce a fost curatata ;

dupa imbinare suprafata de lipit va fi incalzita cu ajutorul unei lampi de sudura, pana la atingerea temperaturii de topire al aliajului de sudura ;

aplicarea aliajului de sudura se va face pe toata circumferinta imbinarii.

nu se vor misca elementele sudate pana ce acestea nu s-au racit.

imbinarile vor fi curatate cu o laveta umeda;

se va verifica daca sudura prezinta porozitati. Atentie! In cazul in care se vor constata prezenta acestora, se va relua procesul de sudura.

In zonele in care se pot forma perne de aer vor fi prevazute aerisitoare automate.

Atentie! Cablul senzorului de la colector va fi pozat pe langa conductele izolate de cupru, evitandu-se contactul direct cu acestea.

2.2.5.8. MONTAREA POMPEI SI A VASULUI DE EXPANSIUNE

pompa se va monta pe returul instalatiei de incalzire solara

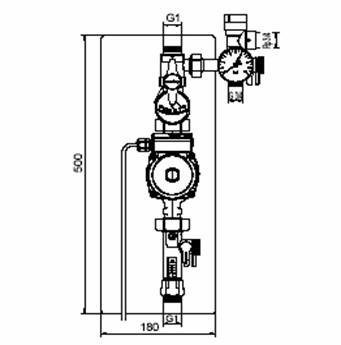

pompa se va monta conform instructiunilor de montaj din cutia pompei. (fig. 2.2.13.)

dimensionarea vasului de expansiune se face in conformitate cu tabelul de mai jos. Pentru dimensionarea unor sisteme mai mari se va consulta furnizorul de materiale.

Numar de panouri

Volumul vasului de expansiune, litri

PANOURI HELIOSTAR

PANOURI HELIOSTAR

Fig. 2.2.13.

2.2.5.9. MONTAREA AUTOMATIZARII (CABLAJUL ELECTRIC)

- se va urmarii schema de montaj a automatizarii din cartea

tehnica a automatizarii.

- se va lega obligatoriu la impamantare

- functionarea completa a instalatiei se asigura numai cand sunt racordati toti sensorii si toate aparatele (ex. : pompa, vana, etc)

2.2.5.10. INCARCAREA INSTALATIEI

Determinanta pentru stabilirea presiunii de lucru a instalatiei este precizarea ca la cota colectoarelor se dispune de o presiune de 1.5 bar in starea de functionare la rece a instalatiei. In mod corespunzator trebuie avuta in vedere cota statica atunci cand se regleaza presiunea de lucru a instalatiei

Incarcarea instalatiei se face cu ajutorul unei pompe manuale de umplere pana la obtinerea unei presiuni maxime de 3,5 bar la "rece" (max 300C) .

Ventilele de aerisire trebuie sa fie deschise.

Conform datelor tehnice, volumul estimativ de agent termic in   instalatie, pe componente, este :

- panou HELIOSTAR 1,50 litri

- 1 m teava Cu Ø 18 x 1 - 0,20 litri

- 1 m teava Cu Ø 22 x 1 - 0,32 litri

- 1 m teava Cu Ø 28 x 1 - 0,53 litri

- 1 m teava Cu Ø 35 x 1 - 0,85 litri

- Boiler bivalent...........................conf. tabel

CAPACITATE

BOILER, litri

POZITIE SERPENTINA

VOLUM LICHID IN SERPENTINA, litri

SUS

JOS

SUS

JOS

SUS

JOS

Atentie! Umplerea instalatiei cu agent termic se face dupa incarcarea boilerul cu apa de la retea.

Umplerea cu lichid a instalatiei in conditii de inghet este interzisa.

Instalatia nu se umple cand soarele este puternic. Este recomandat ca umplerea cu lichid termic sa se efectueze in lunile cu radiatie solara mai putin intensa (perioada recomandata: 15 noiembrie - 15 martie).

Nu se permite completarea cu apa sau alti agenti termici, pentru ca astfel se pierd caracteristicile necesare si protectia anticoroziva. Tocmai din aceasta cauza nu se face completare cu apa!

2.2.5.11. IZOLAREA TEVILOR DE CUPRU

Izolarea tevilor se va face numai dupa verificarea etanseitatii sistemului.

Tevile se izoleaza cu cochilii din vata minerala cu banda de aluminiu.

NU se folosesc izolatii din burete sau din alte materiale.

PANOURI HELIOSTAR

PANOURI HELIOSTAR

REGLAJUL DEBITULUI

Reglajul se face in stare de functionare a instalatiei dupa ce aceasta a fost umpluta si aerisita si pompa de recirculare a fost pornita.

Prestabilirea debitului volumic se face actionand asupra comutatorului cu 3 pozitii al pompei (treptel I - III).

Debitmetrul amplasat sub pompa se regleaza pentru un debit volumic de 1,0-1,7 l/min/panou.

Intr-o grupa nu pot fi conectate mai mult de 10 panouri in serie. Mai multe de zece colectoare pot fi amplasate in grupuri conectate in paralel.

2.2.6. VERIFICAREA FINALA A INSTALATIEI

nivelul vidului in panou (citit pe manometrul adaptorului de vid) : 0,9 mbar;

presiunea agentului termic din instalatie (citita la manometrul amplasat langa carcasa pompei) :

min 3 bar;

debitul (citit pe debitmetrul amplasat sub pompa) va fi cel indicat la pct. 2.2.5.12. ; nu sunt admise oscilatii ale niveluli debitului;

automatizarea va indica parametrii setati si cei variabili.
