INITIERE IN INGINERIA SISTEMELOR SOFT

Informatica


Universitatea Spiru haret



Facultatea de matematica-Informatica

Centrul Universitar FOCSANI

INITIERE IN INGINERIA SISTEMELOR

SOFT

Studiu de caz

Realizarea unui sistem soft care sa tina evidenta servicilor prestate de o firma de amenajari interioare, precum si o evidenta a clientilor acestei firme.

Cuprins

Cerintele sistemului soft 3

Proiectarea sistemului soft 4

Crearea tabelelor............ 4

Crearea Diagramei ER..... 23423m1223x ..... 4

Popularea cu date a tabelelor...... 5

Crearea interogarilor (Queries)..... 7

Crearea rapoartelor......... 9

Constructia interfetei sistemului soft.... ..

Formularul de Adaugare Inregistrari.... 10

Formularul Cautare inregistrari... . 11

Formularul Raportare........ 12

Cerintele sistemului soft

Sistemul soft are ca scop urmatoarele:

adaugarea in baza de date a clientilor noi;

adaugarea in baza de date a unor noi tipuri de servicii;

inregistrarea in baza de date a comenzilor primite din partea clientilor;

posibilitatea de cautare a inregistrarilor necesare aflarii: clientilor carora se presteaza serviciul, tipul de serviciu prestat unui client, durata si data executiei, lista clicntilor societatii;

sa permita aflarea la un moment dat a tuturor clientilor, a tuturor tipurilor de serviciii pe care firma le poate presta, a angajatilor specializati in prestarea unui anumit tip de serviciu, si bineinteles raportul serviciilor prestate.

Proiectarea sistemului soft

Crearea tabelelor

Proiectarea bazei de date s-a realizat folosindu-se aplicatia MS Access din cadrul suitei Microsoft Office.

Din meniul FILE al programului Microsoft ACCESS s-a selectat optiunea NEW si apoi BLANK DATA BASE. S-a salvat apoi sub forma unui fisier cu numele Proiect1.mdb. Apoi s-a deschis baza de date, s-a ales optiunea Table si s-au creat un numar de 4 tabele: Clienti, Executant, Prestare si Servicii.

Numele tabelei

Campuri de date

Reguli speciale

Clienti

Cod client

Denumire client

Adresa client

Telefon client



Cheie primara

Executant

Cod executant

Nume executant

Cheie primara

Servicii

Cod serviciu

Denumire serviciu

Cost serviciu

Timp de executie

Cheie primara

Prestare

Cod client

Cod serviciu

Cod executant

Data prestare serviciu

Cheie secundara

Cheie secundara

Cheie secundara

Crearea Diagramei ER

Dat fiind faptul ca in tabela Prestare primele trei campuri sunt chei primare

in celelalte trei tabele, ele devin chei secundare pentru cea de-a patra. In acest caz intre cele patru tabele s-au creat relatii de dependenta intre ele.

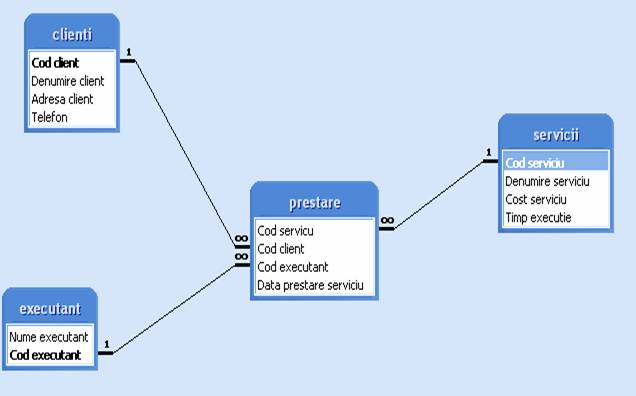

Diagrama ER (a relatiilor intre tabele) intre tabele este urmatoarea:

Popularea cu date a tabelelor

Pasul urmator dupa crearea sistemului soft a fost popularea tabelelor cu date si testarea functionalitatii dupa cerintele clientului final al sistemului proiectat.

Pentru a facilita accesul la introducerea datelor in tabele, si respectiv in baza de date, s-au creat formulare prin utilizarea optiunii Form din meniul Object, cu ajutorul comenzii Create form using Wizard.

Astfel introducerea de clienti in tabela Clienti este facilitata de urmatorul formular:

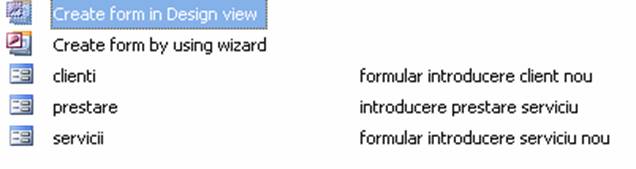

Prin aceeasi modalitate s-au realizat si formularele aferente tabelelor: Prestare si Servicii.

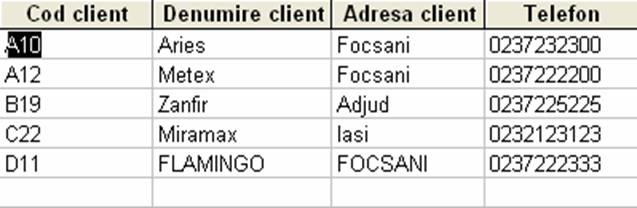

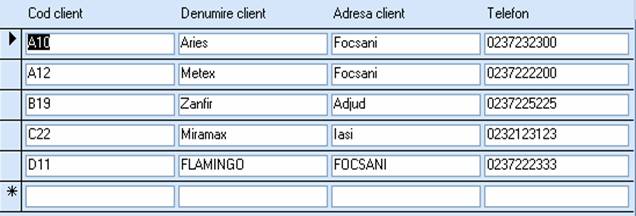

Tabela Clienti populata arata in felul urmator:

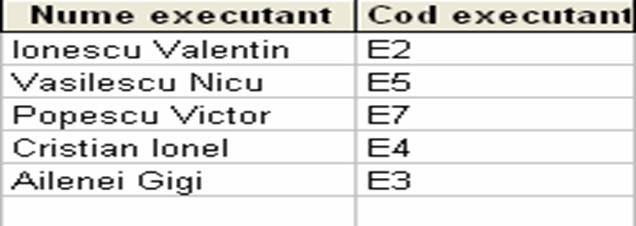

Tabela Executanti:

Tabela Servicii:

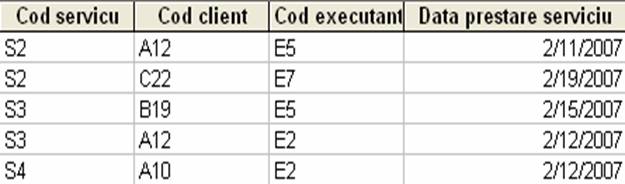

Tabela Prestari:

Crearea interogarilor (Queries)

Dupa popularea tabelelor s-a trecut la crearea interogarilor pe tabelele create (Queries).

Crearea lor s-a facut astfel: din meniul Object s-a selectat submeniul Queries, si de aici optiunea Create with Design View

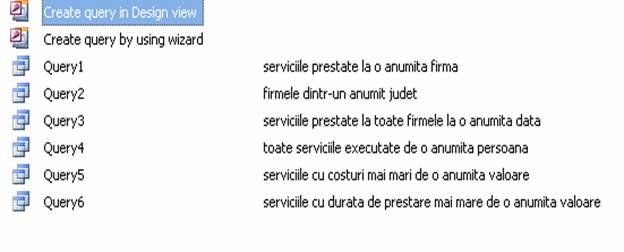

S-au format astfel 6 cereri, total diferite una fata de cealalta, fiecare avand functionalitatea ei, dupa cum urmeaza:

Spre exemplu cererea numarul 1, adica Query1, s-a realizat astfel:

  • S-a ales optiunea Create query in Design view.

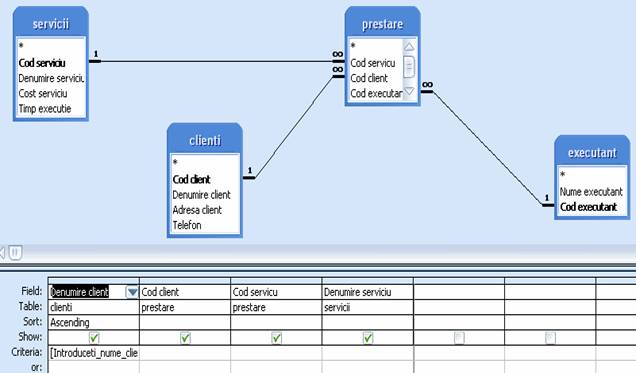

  • S-au introdus tabelele necesare pentru afisarea tuturor informatiilor care presupuneau realizarea corecta a interogarii.

S-a stabilit relatia de dependenta intre tabelele alese.

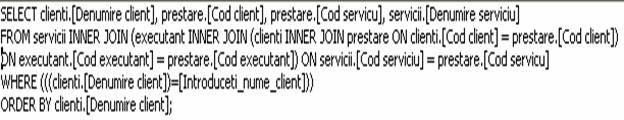

S-a definit prin intermediul comenzilor SQL, criteriul necesar pentru realizarea interogarii:

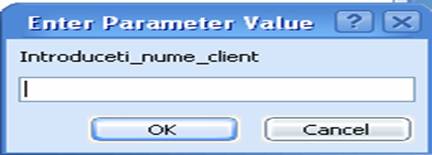

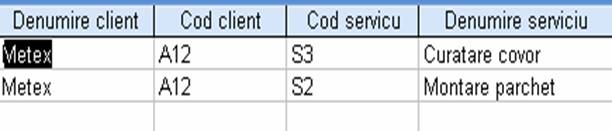

La deschiderea Query1, se afiseaza urmatoarea fereastra:

In care se cere introducerea numelui clientului caruia i s-au prestat serviciile. La introducerea numelui de METEX (spre exemplu), se afiseaza urmatoarele date:

Acelasi procedeu a dus si la crearea celorlalte interogari.

Crearea rapoartelor

Ultima cerinta, aceea de a afisa rapoartele cu datele complete din baza de date, s-a realizat folosindu-se obiectul Reports din aplicatia MS ACCESS.

Constructia interfetei sistemului soft

Pasul final a foat acela de legare a acesti baze de date, a tabelelor, interogarilor si rapoartelor create anterior, la o interfata prietenoasa, interfata care sa permita utilizatorului interactiunea cu baza de date intr-un mod simplu.

Acest lucru s-a putut realiza prin intermediul obiectului Forms din Access, atasandu-se pe formularul creat butoane si asignandu-se acestora actiuni corespunzatoare.

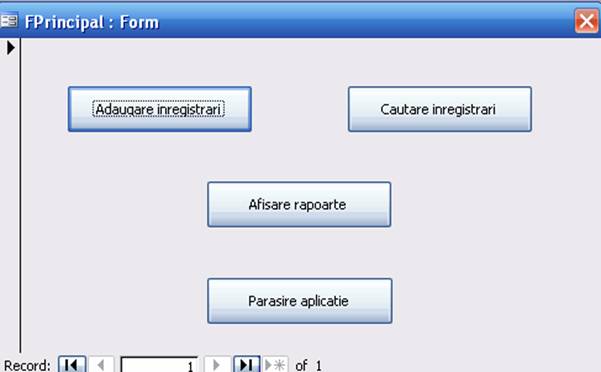

Formularul principal, cel de inceput al programului, este :

Codul sursa ce a fost folosit :

Option Compare Database

Private Sub Command0_Click()

On Error GoTo Err_Command0_Click



Dim stDocName As String

Dim stLinkCriteria As String

stDocName = "Adaugare inregistrari"

DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Command0_Click:

Exit Sub

Err_Command0_Click:

MsgBox Err.Description

Resume Exit_Command0_Click

End Sub

Private Sub Command1_Click()

On Error GoTo Err_Command1_Click

Dim stDocName As String

Dim stLinkCriteria As String

stDocName = "Cautare inregistrari"

DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Command1_Click:

Exit Sub

Err_Command1_Click:

MsgBox Err.Description

Resume Exit_Command1_Click

End Sub

Private Sub Command2_Click()

On Error GoTo Err_Command2_Click

Dim stDocName As String

Dim stLinkCriteria As String

stDocName = "Raportare"

DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Command2_Click:

Exit Sub

Err_Command2_Click:

MsgBox Err.Description

Resume Exit_Command2_Click

End Sub

Private Sub Command3_Click()

On Error GoTo Err_Command3_Click

DoCmd.Close

Exit_Command3_Click:

Exit Sub

Err_Command3_Click:

MsgBox Err.Description

Resume Exit_Command3_Click

End Sub

Formularele ce se pot accesa pornind de aici, si care reprezinta de fapt o grupare a actiunilor ce se pot executa asupra bazei de date, sunt detaliate in cele ce urmeaza.

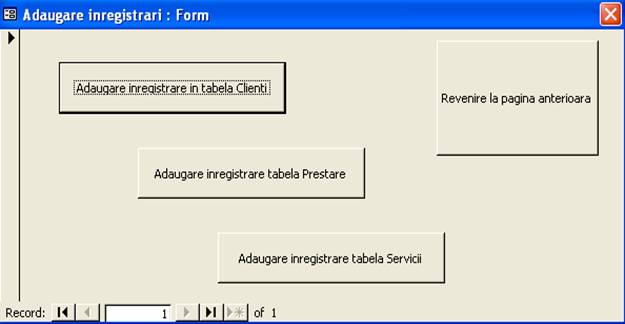

Formularul de Adaugare Inregistrari

Prin intermediul acetui formular, operatorii sistemului soft au posibilitatea

de a adauga inregistrari in baza de date, respectiv in tabelele ce o alcatuiesc :

adaugare inregistrare in tabela Clienti

adaugare inregistrare in tabela Prestare

adaugare inregistrare in tabela Servicii

Deasemeni exista pe pagina un buton prin intermediul caruia se poate

reveni la pagina initiala a sistemului soft creat.

Codul sursa ce a fost folosit :

Option Compare Database

Private Sub adinreg_clienti_Click()

On Error GoTo Err_adinreg_clienti_Click

Dim stDocName As String

Dim stLinkCriteria As String

stDocName = "clienti"

DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_adinreg_clienti_Click:

Exit Sub

Err_adinreg_clienti_Click:

MsgBox Err.Description

Resume Exit_adinreg_clienti_Click

End Sub

Private Sub adinreg_prestare_Click()

On Error GoTo Err_adinreg_prestare_Click

Dim stDocName As String

Dim stLinkCriteria As String

stDocName = "prestare"

DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_adinreg_prestare_Click:

Exit Sub

Err_adinreg_prestare_Click:

MsgBox Err.Description

Resume Exit_adinreg_prestare_Click

End Sub

Private Sub adinreg_servicii_Click()

On Error GoTo Err_adinreg_servicii_Click

Dim stDocName As String

Dim stLinkCriteria As String

stDocName = "servicii"

DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_adinreg_servicii_Click:

Exit Sub

Err_adinreg_servicii_Click:

MsgBox Err.Description

Resume Exit_adinreg_servicii_Click

End Sub

Private Sub close_adinreg_Click()

On Error GoTo Err_close_adinreg_Click

DoCmd.close;

Exit_close_adinreg_Click:

Exit Sub

Err_close_adinreg_Click:

MsgBox Err.Description

Resume Exit_close_adinreg_Click

End Sub

Private Sub adinreg_close_Click()

On Error GoTo Err_adinreg_close_Click

DoCmd.Close

Exit_adinreg_close_Click:

Exit Sub

Err_adinreg_close_Click:

MsgBox Err.Description

Resume Exit_adinreg_close_Click

End Sub

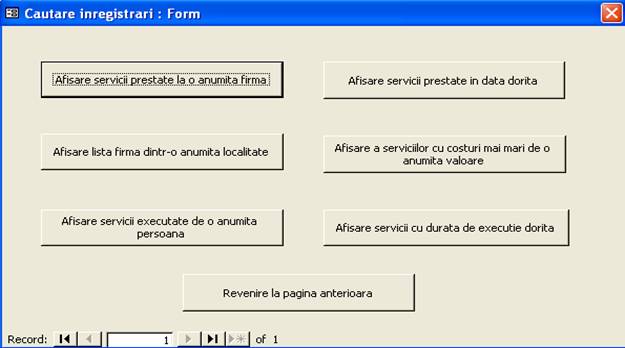

Formularul Cautare inregistrari

Ca de altfel in orice activitate, si in cazul firmei de fata exista necesitatea de a

se cauta anumite inregistrari in baza de date existenta. Acestea ajuta la usurarea coordonarii activitatii.

Pe pagina curenta a programului, cea de Cautare inregistrari, se pot realiza urmatoarele interogari:

se pot afisa serviciile prestate unei anumite firme

se pot afla serviciile prestate intr-o anumita data

se poate afisa lista firmelor dintr-o anumita localitate

se poate afisa o lista cu valorea serviciilor

se pot afisa serviciile prestate de un anumit expert

se poate afisa o lista cu durata de executie a serviciilor

Codul sursa ce a fost folosit :

Option Compare Database

Private Sub view_q1_Click()

On Error GoTo Err_view_q1_Click

Dim stDocName As String

stDocName = "Query1"

DoCmd.OpenQuery stDocName, acNormal, acEdit

Exit_view_q1_Click:

Exit Sub

Err_view_q1_Click:

MsgBox Err.Description

Resume Exit_view_q1_Click

End Sub

Private Sub view_q2_Click()

On Error GoTo Err_view_q2_Click



Dim stDocName As String

stDocName = "Query2"

DoCmd.OpenQuery stDocName, acNormal, acEdit

Exit_view_q2_Click:

Exit Sub

Err_view_q2_Click:

MsgBox Err.Description

Resume Exit_view_q2_Click

End Sub

Private Sub view_q3_Click()

On Error GoTo Err_view_q3_Click

Dim stDocName As String

stDocName = "Query3"

DoCmd.OpenQuery stDocName, acNormal, acEdit

Exit_view_q3_Click:

Exit Sub

Err_view_q3_Click:

MsgBox Err.Description

Resume Exit_view_q3_Click

End Sub

Private Sub view_q4_Click()

On Error GoTo Err_view_q4_Click

Dim stDocName As String

stDocName = "Query4"

DoCmd.OpenQuery stDocName, acNormal, acEdit

Exit_view_q4_Click:

Exit Sub

Err_view_q4_Click:

MsgBox Err.Description

Resume Exit_view_q4_Click

End Sub

Private Sub view_q5_Click()

On Error GoTo Err_view_q5_Click

Dim stDocName As String

stDocName = "Query5"

DoCmd.OpenQuery stDocName, acNormal, acEdit

Exit_view_q5_Click:

Exit Sub

Err_view_q5_Click:

MsgBox Err.Description

Resume Exit_view_q5_Click

End Sub

Private Sub view_q6_Click()

On Error GoTo Err_view_q6_Click

Dim stDocName As String

stDocName = "Query6"

DoCmd.OpenQuery stDocName, acNormal, acEdit

Exit_view_q6_Click:

Exit Sub

Err_view_q6_Click:

MsgBox Err.Description

Resume Exit_view_q6_Click

End Sub

Private Sub view_inreg_close_Click()

On Error GoTo Err_view_inreg_close_Click

DoCmd.Close

Exit_view_inreg_close_Click:

Exit Sub

Err_view_inreg_close_Click:

MsgBox Err.Description

Resume Exit_view_inreg_close_Click

End Sub

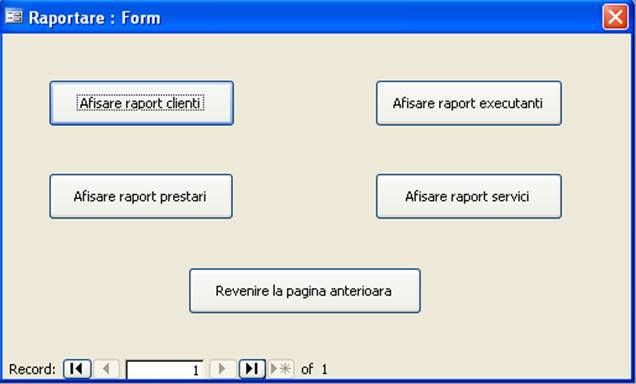

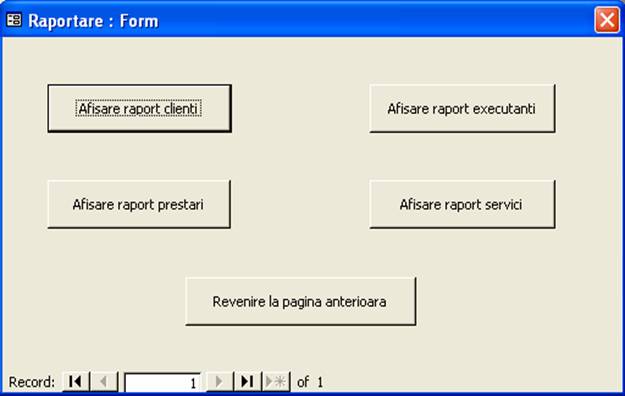

Formularul Raportare

De aici se pot afisa rapoarte complete cu privire la unele aspecte ce fac obiectul de

activitate al societatii, si anume, se pot afisa:

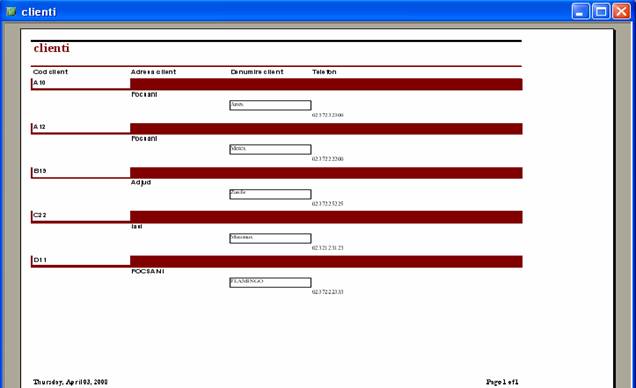

raportul complet al clientilor existenti in baza de date

raportul specialistilor ce pot executa lucrari

raportul complet al serviciilor prestate pe o anumita perioada

se poate lista raportul complet de servicii pe care le poate oferi societatea

Codul sursa ce a fost folosit :

Option Compare Database

Private Sub show_rap_clienti_Click()

On Error GoTo Err_show_rap_clienti_Click

Dim stDocName As String

stDocName = "clienti"

DoCmd.OpenReport stDocName, acPreview

Exit_show_rap_clienti_Click:

Exit Sub

Err_show_rap_clienti_Click:

MsgBox Err.Description

Resume Exit_show_rap_clienti_Click

End Sub

Private Sub show_rap_executanti_Click()

On Error GoTo Err_show_rap_executanti_Click

Dim stDocName As String

stDocName = "executant"

DoCmd.OpenReport stDocName, acPreview

Exit_show_rap_executanti_Click:

Exit Sub

Err_show_rap_executanti_Click:

MsgBox Err.Description

Resume Exit_show_rap_executanti_Click

End Sub

Private Sub show_rap_prestari_Click()

On Error GoTo Err_show_rap_prestari_Click

Dim stDocName As String

stDocName = "prestare"

DoCmd.OpenReport stDocName, acPreview

Exit_show_rap_prestari_Click:

Exit Sub

Err_show_rap_prestari_Click:

MsgBox Err.Description

Resume Exit_show_rap_prestari_Click

End Sub

Private Sub show_rap_servicii_Click()

On Error GoTo Err_show_rap_servicii_Click

Dim stDocName As String

stDocName = "servicii"

DoCmd.OpenReport stDocName, acPreview

Exit_show_rap_servicii_Click:

Exit Sub

Err_show_rap_servicii_Click:

MsgBox Err.Description

Resume Exit_show_rap_servicii_Click

End Sub

Private Sub Command4_Click()

On Error GoTo Err_Command4_Click

DoCmd.Close

Exit_Command4_Click:

Exit Sub

Err_Command4_Click:

MsgBox Err.Description

Resume Exit_Command4_Click

End Sub

Aprobarea proiectului

Sistemul soft in versiunea finala se ofera clientului pentru care s-a creat, acesta urmand sa faca toate verificarile de rigoare, sa verifice daca este realizat in perfecta concordanta cu specificatiile oferite dezvoltatorului.

In cazul in care se gasesc unele neajunsuri, neconcordante, ele se vor comunica dezvolatorului sistemului soft, iar firma poate decide daca va accepta ca acesta sa faca modificarile necesare sau sa renunte la proiectul dezvoltat, in favoarea altuia fara deficiente.

Bibliografie

Petrus, P., Ed. Promedia-Plus, Cluj Napoca, 1998

Airinei, D., s.a., Medii de programare; Ed. Sedcom Libris, Iasi, 2002

Blattner, P., Ed.Teora, Bucuresti, 2002

Grama, A., Filip, M., Medii de programare în economie, Ed. Sedcom Libris, Iasi, 2000

Curteanu, S., Bujor, A., Introducere în utilizarea bazelor de date, Ed. Matrix Rom, Bucuresti, 2004

Connoloy, Th, Begg, C., Strachan, A., Baze de date. Proiectare. Implementare. Gestiune, Ed. Teora, Bucuresti, 2001





Document Info


Accesari: 2376
Apreciat: hand-up

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site


in pagina web a site-ului tau.




eCoduri.com - coduri postale, contabile, CAEN sau bancare

Politica de confidentialitate | Termenii si conditii de utilizare




Copyright © Contact (SCRIGROUP Int. 2024 )
