Manual de utilizare a calculatorului

Manual de utilizare

Componentele sistemului

Inaite de a incepe instalarea sistemului verificati prezenta urmatoarelor componente:

• unitate centrala
• cablu de alimentare al unitatii centrale
• tastatura
• mouse
• monitor cu cablu de conectare
• cablu de alimentare pentru monitor
• CD-uri sau floppy disk-uri cu drivere
• manual de utilizare
• certificat de calitate si conformitate
• certificat de garantie

Panou frontal

Observatie : Imaginea de mai jos prezinta un tablou frontal standard. Forma si pozitionarea componentelor pot varia de la o carcasa la alta, dar functiile raman aceleasi.

1. Butonul PORNIT/OPRIT. Inainte de conectarea la retea a computerului se conecteaza perifericele ca imprimanta, monitorul s.a.m.d. La deconectare se procedeaza in ordine inversa.
2. Indicatorul de conectare la reteaua electrica; se aprinde cānd computerul este in functiune.
3. Unitatea de FLOPPY DISK 3.5"; pentru salvarea si citirea datelor pe si de pe floppy disk-uri.
4. Unitatea CD-ROM (optional 727s1811h CD-WR, DVD-ROM).
5. Indicatorul de accesare a unitatii harddisk; se aprinde cānd computerul acceseaza harddisk-ul.
6. Buton RESET; pentru repornirea sistemului in cazul blocarii sale in timpul executarii unui program.

Panoul din spatele unui calculator

Observatie : Imagine de mai jos prezinta conectori standard. Pozitionarea conectorilor pot varia de la un sistem la altul la altul, dar functiile raman aceleasi.

1.
   Ventilator de racire; protejeaza computerul īmpotriva īncalzirii excesive in timpul functionarii.
2. Mufa de racordare la reteaua electrica; introduceti cablu de alimentare in mufa computerului.
3. Mufa alimentare pentru monitor; introduceti cablu de alimentare al monitorului in acesta mufa. Aceasta mufa de alimentare este comandata tot de īntrerupatorul unitatii centrale si deci se afla sub tensiune numai cānd unitatea centrala este in functiune.

ATENTIE! La anumite sisteme cordonul de alimentare al monitorului este prevazut cu stecher. Acesta se introduce direct in priza. Recomandam folosirea unui triplu stecher cu impamantare si introducerea celor doua stechere "faza la faza".

4. Interfata paralele; pentru transmiterea datelor la imprimanta sau alte periferice. La acesta mufa se vor conecta cablurile perifericelor.125%

5. Mufa de conectare intre interfata video si monitor (15 pini pe 3 rānduri); conectati stecherul cu 15 pini al cablului de la monitor la acesta mufa.

6. Mufa de conectare a tastaturii.

7. Mufa de conectare pentru mouse.

8. Interfata seriala; conectati cablu serial corespunzator la acesta mufa cānd doriti sa intrati in comunicatie cu un alt computer sau cu un periferic serial.

9. Conector USB pentru conectare dispozitivelor USB.

10. Comutatorul ed alegerea a tensiunii alternative de alimentare 110/220V (pozitionat din contructie pe 220V).

Conectarea monitorului

Monitorul are 2 cabluri:
1. cablu de alimentare;
2. cablu pentru conectare la placa video.

Inaite de a baga monitorul in priza trebuie sa-l conectati la calculator, prin placa intermediul placii video.

Observatie: Aveti grija ca sistemul sa fie oprit pentru a evita vreo defectiune in timpul conectarii la placa video.

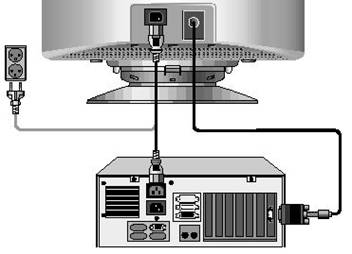

Conectati cablu cu mufa 15-pini la conectorul VGA al placii video (sau al placii de baza, daca placa video este integrata pe placa de baza) si apoi conectati cablu de alimentare ca in figura de mai jos:

Conectarea tastaturii si a maous-ului

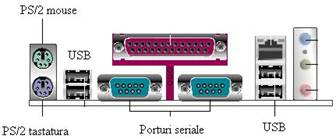

In spatele calculatorului, in general, trebuie sa aveti urmatorii conectori:

Mouse.

Inaite de a conecta mouse-ul la calculator opriti sistemul.
Un mouse poate avea urmatori tipuri de conectori: PS/2, port serial, USB. In functie de tipul mouse-ului pe care il aveti, conectati mouse-ul la conectorul corespunzator.
Observatie: Conectorul PS/2 pentru mouse are culoarea verde.

Tastatura

Inaite de a conecta tastatura la calculator opriti sistemul.
O tastatura poate avea urmatori tipuri de conectori: PS/2, USB. In functie de tipul tastaturii pe care o aveti, conectati tastatura la conectorul corespunzator.
Observatie: Conectorul PS/2 pentru tastatura are culoarea mov.

NOTA: Este recomandat ca instalarea mouse-ului si tastaturii sa se faca intr-un laborator avizat sau de catre o persoana avizata.

Descrierea tastaturii

Explicatii generale

Acest capitol descrie functiile uzuale ale tastaturii. Aceste functii pot fi diferite, in functie de programul utilizat.

Zonale tastaturii

Tastatura se īmparte in 6 zone:

1. Taste literale

2. Blocul numeric

3. Taste de comanda a cursorului

4. Taste de functii

5. Taste speciale

6. LED-uri pentru indicarea diferitelor functii

Tastele literale

Acest registru cuprinde toate tastele unei masini de scris, cu semnele standard, la care se adauga cāteva taste ce apar decāt pe tastatura unui computer. In afara de functia normala a unei masini de scris, urmatoarele taste īndeplinesc functii suplimentare:

Blocul numeric

Blocul numeric se afla in partea dreapta a tastaturii. Acest registru cuprinde o tasta pentru cuplarea cifrelor (Num), o tasta Enter, tastele cifre si tsate pentru operatii numerice.Tastele blocului numeric au doua moduri de lucru diferite:

Primul mod de lucru este comanda cursorului, in timp ce al doilea mod de lucru (numerle) imprima cifre si semne aritmetice. Tasta Num lock va permite sa com,utati de pe un mod de lucru pe altul.

Modul de lucru numeric

Controlul pozitiei cu ajutorul cursorului

INDICATIE! Actiunea tastelor cursor este definita prin programul utilizat, astfel incat unele taste au semnificatii diferite, in functie de programul utilizat.

+,-,*,/ si tasta Enter a blocului numeric au mereu aceiasi semnificatie.

Pozitionarea tastelor de cursor

Tastele de comanda a cursorului se gasesc in drepata celor literale. Tasele de comanda au aceleasi functiuni ca si cele ale bclocului numeric atunci cand sunt utilizate in modul comanda cursor.Aceste taste apar in dublu exemplar pentru ca dumneavoastra sa puneti folosii simultan tastele de comanda ale cursoului si cele de cifre atunci cand tasta Num lock este actionata. Prin acesta se evita comutari inutile.

Instructiuni de īntretinere

• Nu instalati computerul in locuri cu umiditate excesiva (bucataria, bai, etc.)
• Dupa dezambalare, este necesar ca acesta sa nu fie pus in functiune 2-3 ore pentru a se elimina condesul (in cazul in care au fost transportate la temperaturi scazute sau pe vreme umeda) si sa ajunja la temperetura mediului ambiant.
• Priza la care se va alimenta sistemul trebuie sa aiba 220V ( 15%) si sa aiba legatura la impamantare facuta corect.
• Nu amplasati computerul in vecinatatea surselor de caldura si nu acoperiti sursele de aerisire
• Nu amplasati computerul pe suprafete instabile sau īnclinate
• Nu scoateti si nu introduceti veun cablu de legatura dintre componente cand oricare dintre ele este pornita. Toate operatiunile de conectare deconectare se fac cu echipamentele oprite.
