FACULTATEA DE MATEMATICA SI INFORMATICA

UNIVERSITATEA “OVIDIUS”

CONSTANTA

SPECIALIZAREA MATEMATICA – INFORMATICA

ANUL III

PROIECT LA BAZE DE DATE

TIPARITURI PERIODICE in Bucuresti”

Cap. I. Analiza subuniversului

Consideram subuniversul “ Tiparituri periodice in Bucuresti ”, in care inte­re­sea­za doar urmatoarele multimi de obiecte si proprietati ale acestora: tipografii (id, tipografie)(tipografiile in care se tiparesc ziarele/revistele), ziare/reviste (id,nume,nr.pag)(denumirile ziarelor si revistelor precum si numarul de pagini) , periodicitati (id, periodicitate)(periada publicarii ziarului/ revistei), tipuri_princ_info(id, tipZiar/Revista)(tipurile principale de informatii publicate de tipografii), persoane (CNP, Nume, Prenume, Adresa),

spon­sorizari (id, persoane, ziar/reviste, suma in lei, data) (spon­so­rii ziarului/revistei si su­me­le platite de acestia pentru fiecare ziar/revista in parte precum si data la care a avut loc sponsorizarea).

1.1 Restrictii

Acest subunivers este supus urmatoarelor restrictii:

R₁: nu pot exista doua ziare/reviste cu acelasi nume;

R₂: nu pot exista doua persoane cu acelasi CNP;

R₃: un ziar/revista poate fi de un singur tip;

R₄: un ziar/revista poate fi sponsorizata de mai multe persoane;

R₅: o persoana poate sponsoriza mai multe ziare;

R₆: nu exista doua tipografii cu acelasi nume;

R₇: nu exista doua tipuri de ziare/reviste cu acelasi nume;

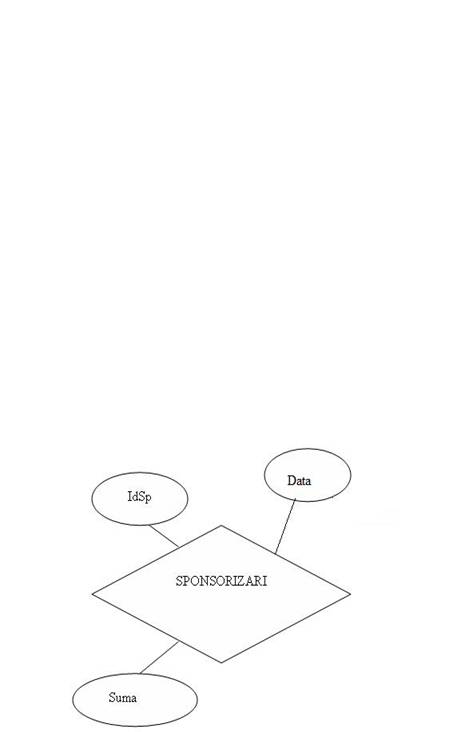

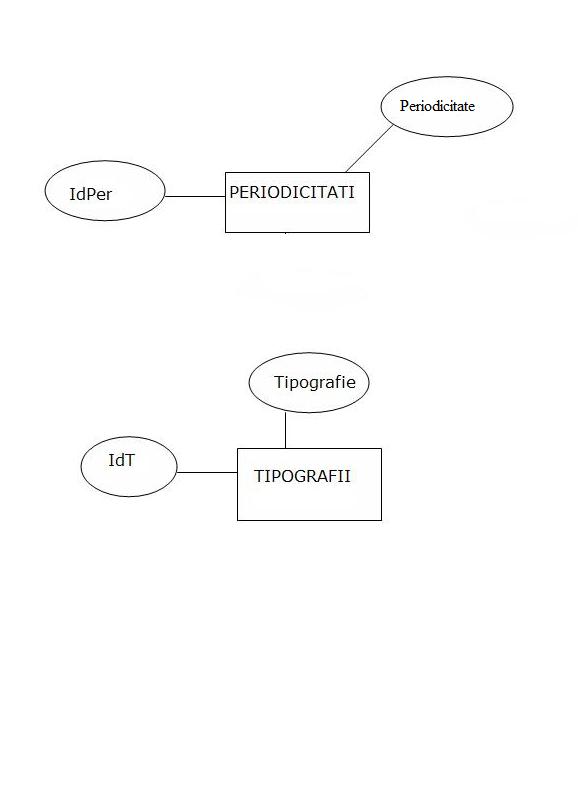

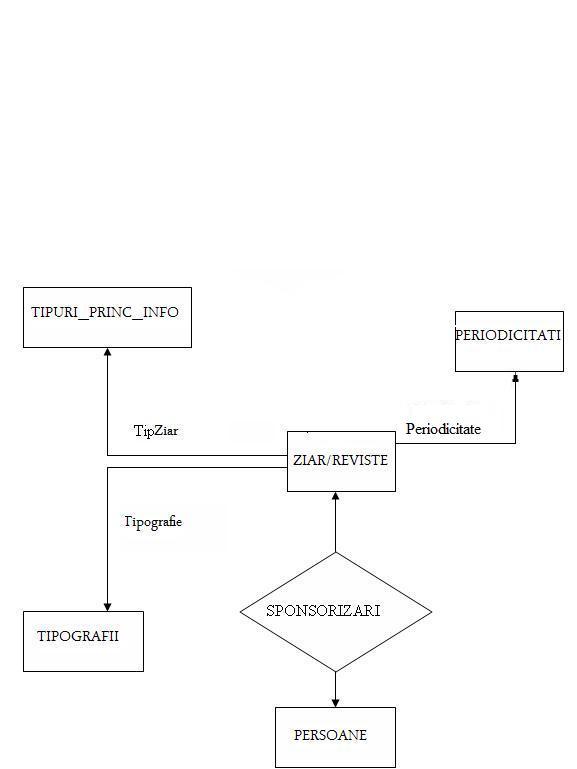

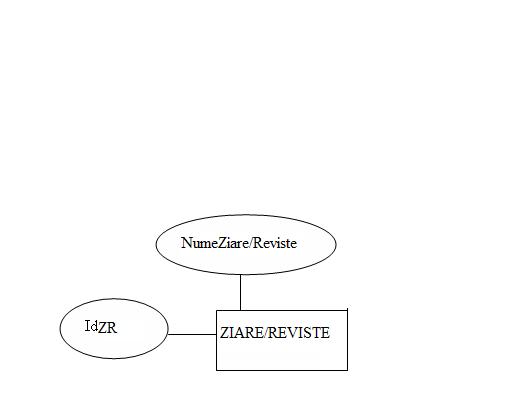

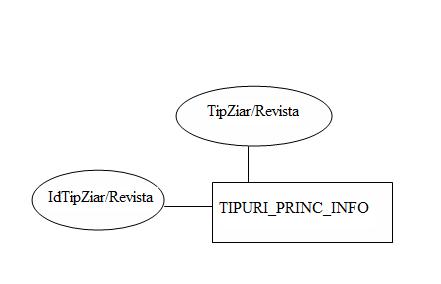

Cap. II. DEA – Diagramele entitati-asociatii

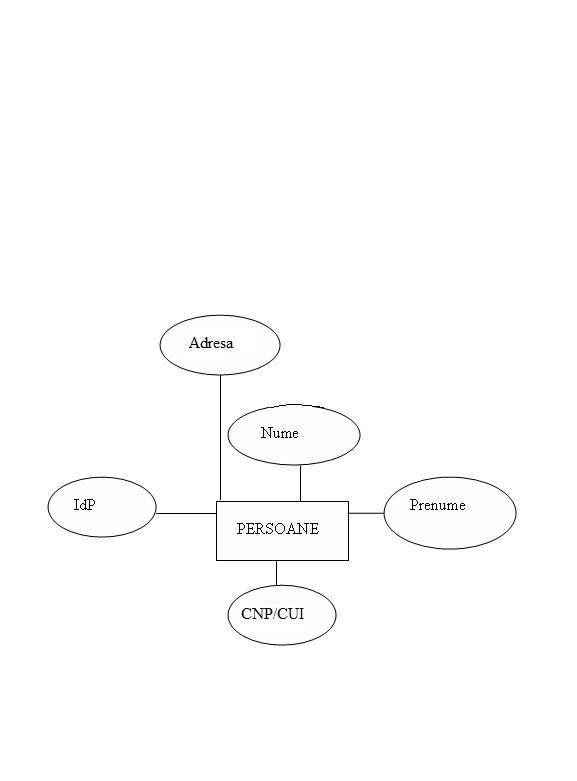

Analizand acest subunivers, rezulta urmatoarele diagrame entitati-asociatii:

Atributele pentru fiecare entitate si asociatie in parte sunt:

Cap. III. Schema MMED (Modelul matematic elementar al datelor)

Aplicand algoritmul de traducere din DEA in MMED si rafinand mo­­delarea matematica astfel obtinuta, schema MMED finala cores­pun­za­toa­re este urma­toa­rea:

TIPOGRAFII (Multimea tipografiilor in care se publica ziarul/revista.)

IdT ↔ NAT(4), total

Tipografie ↔ CHAR(64), total (denumire tipografiei; unica, cf. R₆)

SPONSORIZARI = (ZIARE/REVISTE, PERSOANE) (Multimea perechilor de tip <z, p> cu semnificatia ca ziarul/revista z este sponzorizata de persoana p ; cf. R₄ si R₅.)

IdSp ↔ NAT(4), total

Suma → NAT(8), total (suma sponsorizarii; obligatoriu strict pozitiva si de maxim 99.999.999 (Lei))

Data →Data/Time,total (data sponsorizarii)

Persoana → NAT(32),total(numele, perenumele si CNP/CUI persoanei care sponsorizeaza ziarul/revista)

Algoritmul de proiectare a cheilor semantice:

n=3 (Suma ,Data, Persoana), k_max=C₃²=3

i=1 (j= C₃¹=3):

1.1 Suma   cheie ?   NU

(Pot exista mai multe persoane care sponsorizeaza aceeasi suma.)

1.2 Data   cheie?   NU

(Pot exista mai multe pesoane care sponsorizeaza la aceeasi data.)

1.3 Persoana   cheie?   NU

(Aceeasi persoana poate sponsoriza de mai multe ori.)

i=2 (j= C₃²=3):

Suma ∙ Data   cheie? NU

(Se pot face sponsorizari cu aceeasi suma la ceeasi data)

2.2 Suma ∙ Persoana   cheie?   NU

(Aceeasi persoana poate sponsoriza mai multe ziare/reviste cu aceeasi suma.)

2.3 Persoana∙ Data   cheie?   NU

(Aceeasi persoana poate sponsoriza mai multe ziare/reviste la aceeasi data.)

i=3 (j= C₃³=1):

Persoana ∙ Data∙ Suma cheie?   DA

(Nu pot exista persoane care sponsorizeaza la aceeasi data aceeasi suma de bani)

ZIARE/REVISTE (Multimea ziarelor si revistelor.)

IdZR ↔ NAT(4), total

NumeZiare/Reviste ↔ CHAR(128), total (denumire ziar/revista; unica, cf. R₁)

TipZiar : ZIARE/REVISTE → TIPURI_PRINC_INFO, total (tipul ziarului/revistei)

Tipografie : ZIARE/REVISTE → TIPOGRAFII, total (tipografia ziarului/revistei)

Algoritmul de proiectare a cheilor semantice:

k=1, K=, n=2 (TipZiar, Tipografie), k_max=C₂¹=2

i=1 (j= C₂¹=2):

1.1TipZiar     cheie? NU

(Pot exista mai multe ziare de acelasi tip.)

1.2 Tipografie cheie? NU

(Mai multe ziare/reviste pot fi tiparite la aceeasi tipografie.)

i=2 (j= C₂²=1):

2.1 TipZiar ∙ Tipografie cheie? NU

(Mai multe ziare/reviste de acelasi tip pot fi tiparite la aceeasi tipografie.)

In concluzie: k=1, K=

PERIODICITATII (Multimea perechilor de tip <z, p> cu semnificatia ca ziarul z apare la perioada p)

IdPer ↔ NAT(8), total

Periodicitate → CHAR(128), total (perioada de tiparire (aparitie) a ziarului/revistei)

Periodicitate : ZIARE/REVISTE → PERIODICITATI, total (periodicitatea ziarului/revistei)

Algoritmul de proiectare a cheilor semantice:

n=2 (Ziar/Revista, Periodicitate), k_max=C₂¹=2

i=1 (j= C₂¹=2):

1.1 Ziar/Revista cheie? DA

Deoarece in campul ziar nu poate aparea de 2 sau mai multe ori ori aceasi valoare (exemplu(ziua si in alta casuta ziua))

1.2 Periodicitate   cheie? NU

Deoarece in tabela ziare reviste aceasi valoare poate aparea de mai multe ori

i=2 (j= C₂²=1):

2.1 Ziar/Revista ∙ Periodicitate cheie? DA

( Un ziar/revista nu poate avea alt interval la care apare( exemplu saptamanal si lunar) in aceasi perioada de timp.)

In concluzie luam in calcul : k=1, K= pentru ca le cuprinde si pe celalalte in sensul ca:

Daca punem cheie Ziar/RevistePeriodicitate vom avea scris jurnalul - zilnic

jurnalul-saptamanal ceea ce putem evita doar daca punem cheia ziar/revista .. adica nu poate aparea de 2 ori jurnalul

PERSOANE Multimea sponsorilor ziarului/revistei .)

IdP ↔NAT(4), total

Nume → CHAR(255),total(numele sponsorilor ziarului/revistei fie el persoana fizica sau juridica)

Prenume → CHAR(255), (prenumele sponsorilor ziarului/revistei)

CNP/CUI ↔ CHAR(16), total (codul numeric personal unic in Europa se identificare sau codul unic In Europa de identificare pentru persoane juridice; unic, cf. R₂)

Adresa → CHAR(255),total(adresa sponsorilor ziarului/revistei strada, numar, bloc, scara,apartament etc)

Algoritmul de proiectare a cheilor semantice:

k=1, K=, n=4 (Nume, Prenume,Adresa), k_max=C₃²=3

i=1 (j= C₃¹=3):

1.1 Nume cheie?   NU

(Pot exista mai multe persoane cu acelasi nume.)

1.2 Prenume cheie?   NU

(Pot exista mai multe persoane cu acelasi prenume.)

1.3 Adresa cheie?   NU

(Pot exista mai multe persoane care locuiesc la aceeasi adresa.)

i=2 (j= C₃²=3):

2.1 Nume ∙ Prenume cheie?   NU

(Pot exista mai multe persoane cu aceleasi nume si prenume.)

2.2 Nume ∙ Adresa cheie?   NU

(Mai multe persoane cu acelasi nume pot locui la aceeasi adresa.)

2.3 Prenume ∙ Adresa cheie?   NU

(Mai multe persoane cu acelasi prenume pot locui la aceeasi adresa.)

i=3 (j= C₃³=1):

3.1 Nume ∙ Prenume ∙ Adresa cheie? NU

(Mai multe persoane cu acelasi nume si acelasi prenume pot avea aceeasi adresa.)

In concluzie: k=1, K=

TIPURI_PRINC_INFO (Multimea tipurilor de ziare/reviste tparite de tipografii.)

IdZiar/Revista ↔ NAT(4), total

TipZiar/Revista ↔ CHAR(64), total (denumire tip ziar/revista; unica, cf. R₈)

Cap. IV. Schema relationala (Modelul Relational al Datelor)

Aplicand algoritmul de traducere din MMED in MRD, schema re­la­tionala rezultata este urmatoarea

  TIPOGRAFII (IdT, Tipografie )

  Φ├ Tipografie

PERSOANE ( IdP, CNP)

Φ├Nume, Φ├Prenume, Φ├CNP, Φ├ Adresa

TIPURI_PRINC_INFO ( IdTipZiar/Revista, TipZiar/Revista)

  Φ├TipZiar/Revista

ZIARE/REVISTE (IdZR, NumeZiare/Reviste)

  Φ├NumeZiare/Reviste, Φ├NrPag ,

  TipZiarIdZiar/Revista, TipografieIdT,PeriodicitateIdPer

SPONSORIZARI (IdSp,Suma∙Persoana∙Data)

  Φ├Suma, Φ├ Data,

  PersoanaId P , Ziar/RevistaSponsIdZR

  Suma > 0, Suma

PERIODICITATI( IdPer, Periodicitate)

  Φ├Periodicitate, PeriodicitateIdZR

Cap. V. Implementarea bd in ACCESS: TiparituriPeriodice.mdb

Aplicand algoritmul de traducere a schemelor MRD in scheme Ac­­­cess 2003, se obtine implementarea prezentata in acest capitol (observa­tie: ea poate fi fa­cu­ta folosind interfata grafica Access, inclusiv „magicienii” la dis­po­zittie pen­tru, de exemplu, realizarea legaturilor intre tabele pentru che­ile straine sau folosind instructiuni SQL pentru crearea tabelelor, adau­ga­rea cheilor se­man­tice si a celor straine, inserarea datelor in tabele etc.; am pre­ferat, ca exer­citiu, varianta SQL, indicand insa, drept exemple si mo­da­li­ta­tea alter­na­ti­va oferita de interfata grafica).

Mai intai trebuie creata o bd Access vida (numita TiparituriPeriodice.mdb, de exem­plu).

5.1 Creare tabele

Crearea tabelelor (inclusiv cheile primare si con­stran­ge­ri­le de not null) in bd TiparituriPeriodice.mdb utilizand instructiuni SQL se face astfel:

CREATE TABLE PERSOANE(

IdP counter (1,1) primary key,

Nume char(255) not null,

Prenume char (255) not null,

CNP char (16) unique,

Adresa char (255) not null,

CREATE TABLE TIPURI_PRINC_INFO(

Id Ziar/Revista counter(1,1) primary key,

TipZiar/Revista char(64) not null unique);

CREATE TABLE SPONSORIZARI(

IdSp counter(1,1) primary key,

Persoane int not null,

Ziare/Reviste int not null,

Suma int not null

Data int not null);

CREATE TABLE ZIARE/REVISTE(

IdZR counter(1,1) primary key,

NumeZiare/Reviste char(128) not null unique,

NrPag Long Integer not null,

TipZiar int not null,

Tipografie int not null );

CREATE TABLE PERIODICITATII(

IdPer counter(1,1) primary key,

Ziar/Revista int not null,

Periodicitate char(64) unique );

CREATE TABLE TIPOGRAFII(

IdT counter(1,1) primary key,

Tipografie char(64) not null unique);

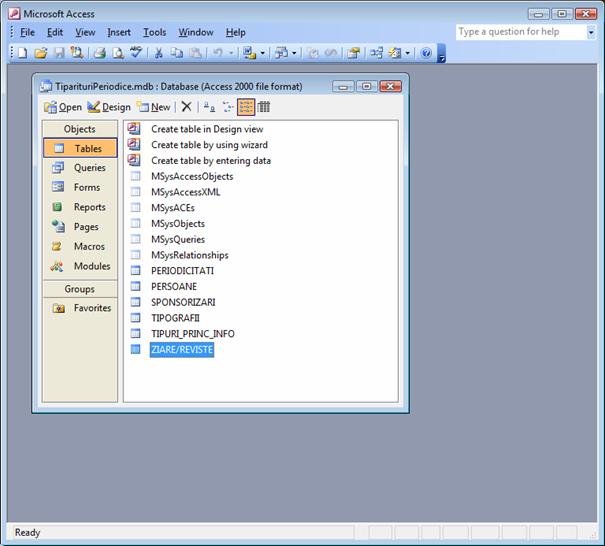

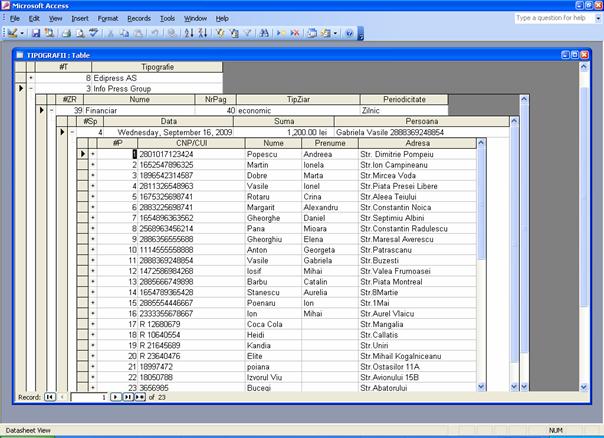

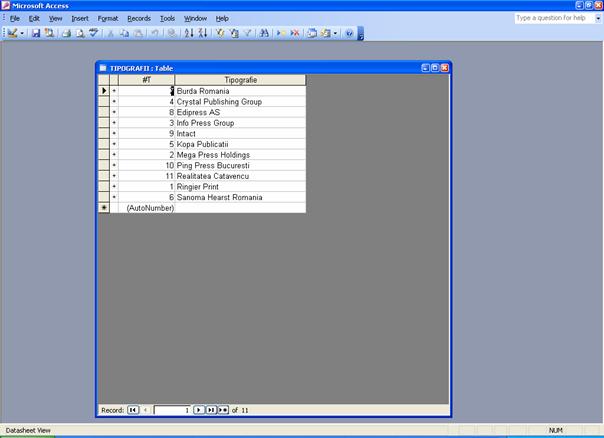

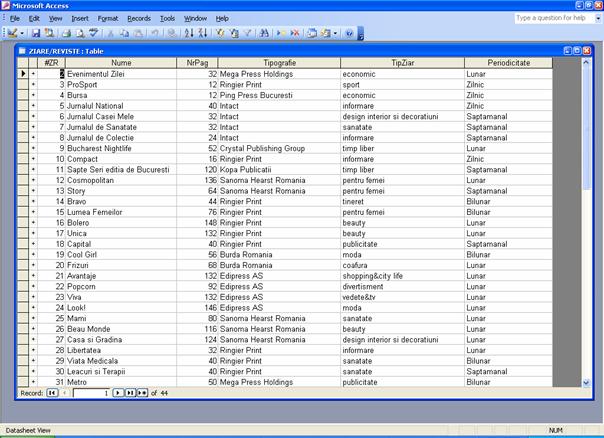

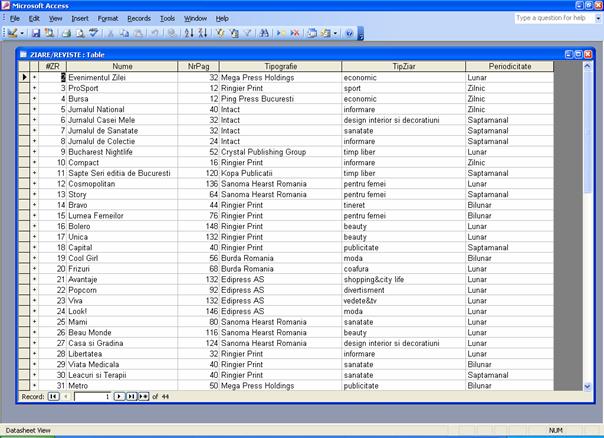

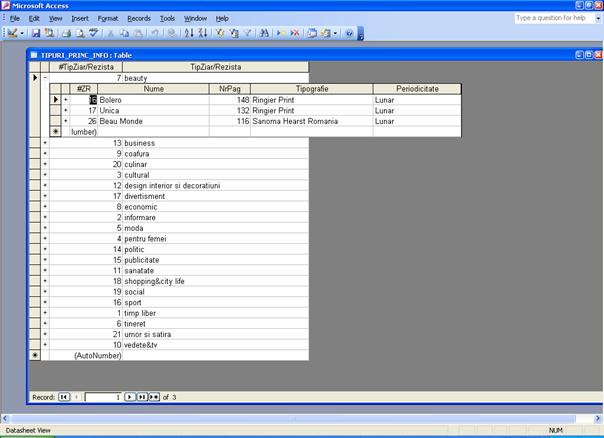

In urma executiei acestor instructiuni, directorul Tables al bd va arata astfel:

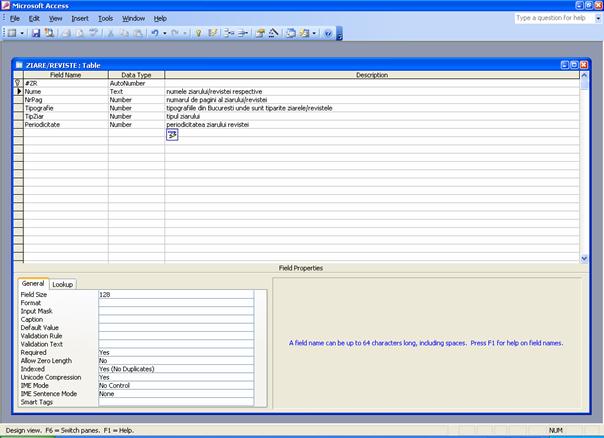

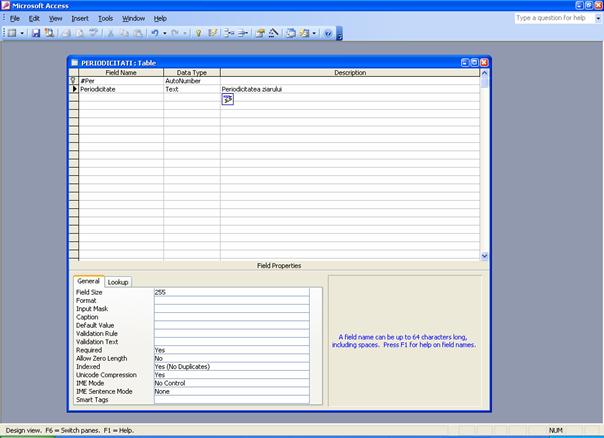

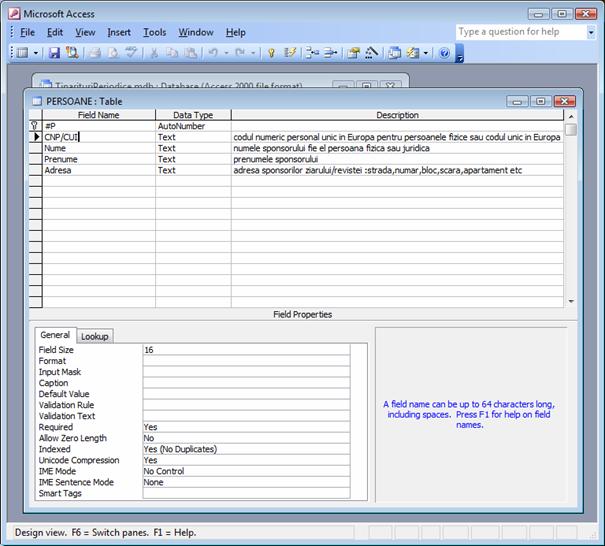

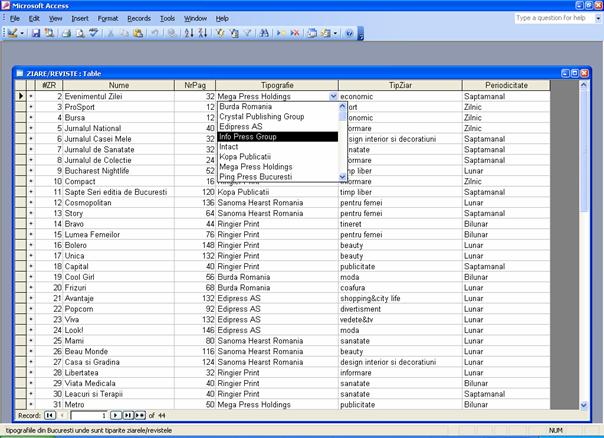

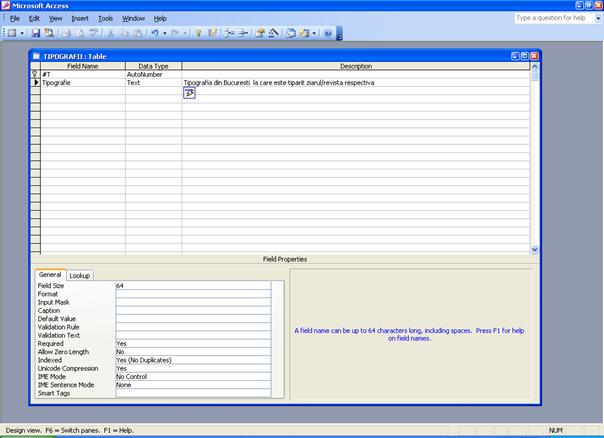

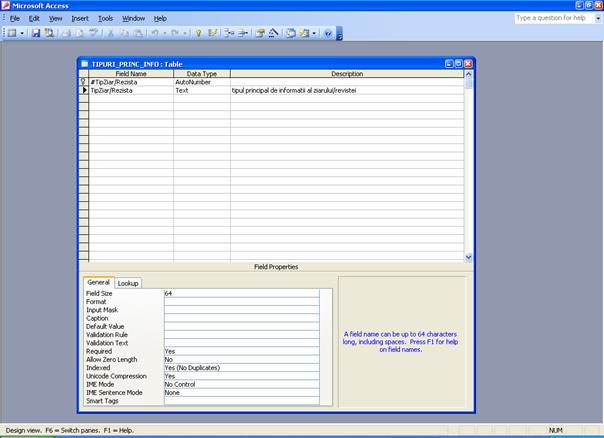

De exemplu, alternativ, utilizarea interfetei grafice pentru a crea tabela PER­SOA­NE presupune lucrul interactiv in urmatoarea fereastra de proiectare a schemei acestei tabele:

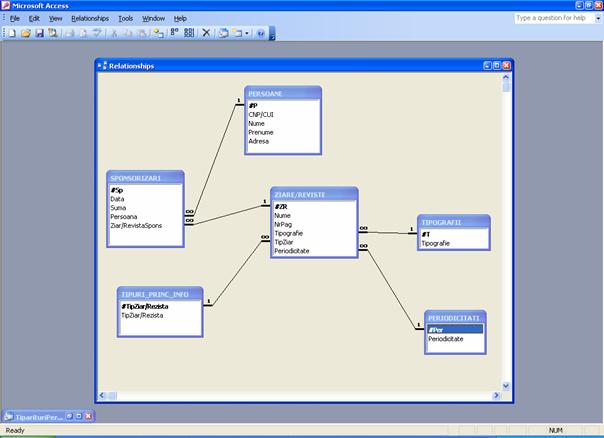

5.2 Diagrama relatiilor intre tabele

In urma acestor modificari, diagrama relatiilor intre tabele este urmatoarea:

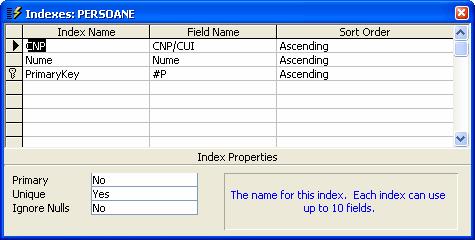

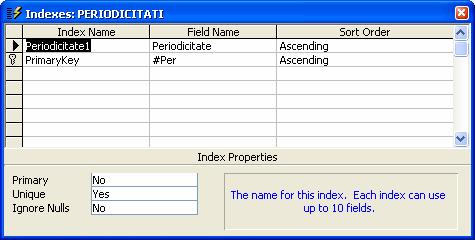

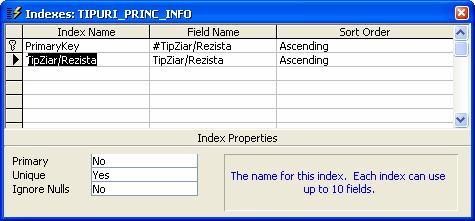

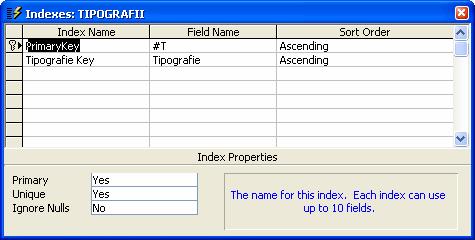

5.3 Adaugarea cheilor straine si a celor semantice

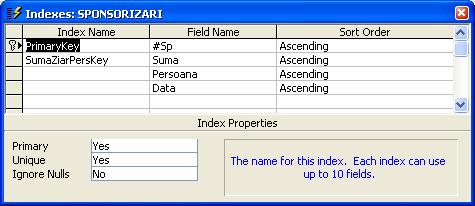

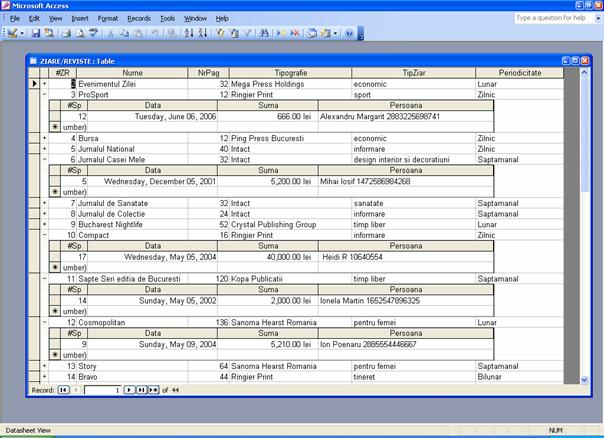

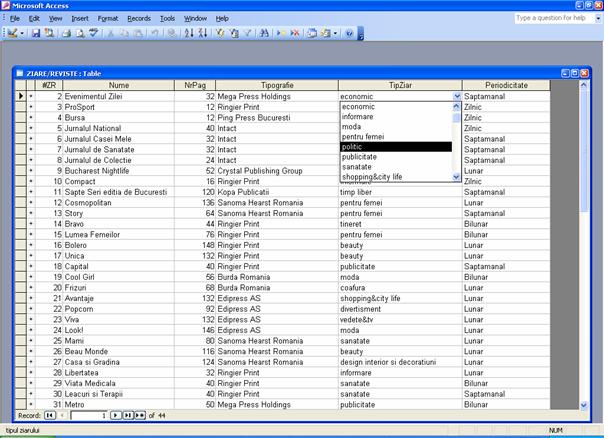

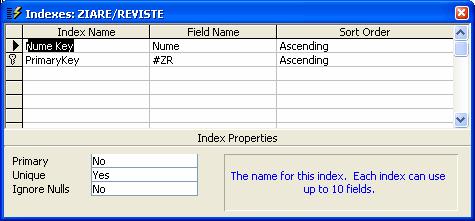

Vizualizand, de exemplu, cheile ZIARE/REVISTE se obtine fereastra urmatoare (atentie: a se observa faptul ca pentru cheile multiple trebuie com­ple­tat Index­Name cu numele cheii respective doar pentru prima coloana a cheii, si, mai ales, faptul ca proprietatea Unique trebuie sa fie obligatoriu Yes pen­tru ca indexul respectiv sa constituie o cheie – si nu doar un index de cauta­re):

Desigur ca atat cheile straine, cat si cele surogat pot fi definite si/sau mo­di­fi­ca­te si cu ajutorul interfetei grafice a Access.

a se observa faptul ca pentru cheile multiple trebuie com­ple­tat Index­Name cu numele cheii respective doar pentru prima coloana a cheii, si, mai ales, faptul ca proprietatea Unique trebuie sa fie obligatoriu Yes pen­tru ca indexul respectiv sa constituie o cheie – si nu doar un index de cauta­re):

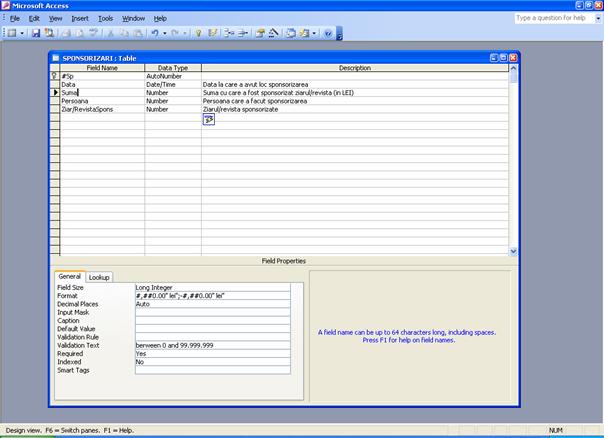

5.4 Adaugarea constrangerilor tuplu si a celor de domeniu

Deoarece in SQL Jet al Access nu exista posibilitati de exprimare a con­stran­gerilor tuplu, a celor de domeniu (si nici, de exemplu, a valorilor im­pli­ci­te), trebuie folosita obligatoriu in acest scop interfata grafica a Access.

De exemplu, pentru pentru impunerea in SPONSORIZARI a constrangerii de domeniu Suma > 0 Suma 99.999.999, trebuie folosite proprietatile omonime ale coloanei Suma:

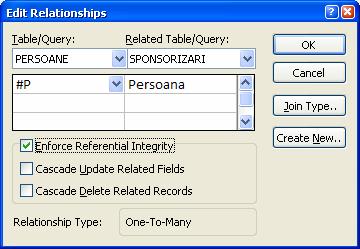

5.5 Fortarea integritatii referintelor din interfata grafica

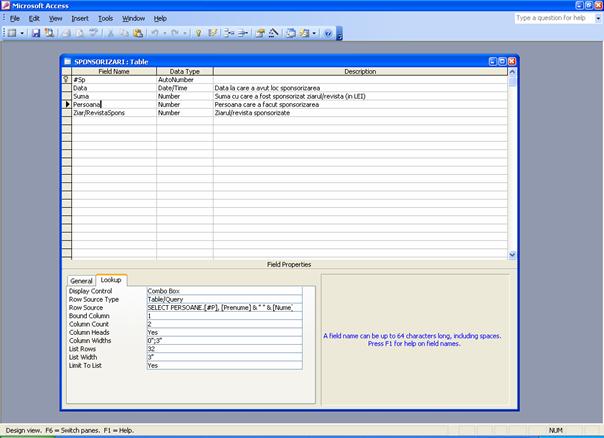

De exemplu, alternativ, fortarea integritatii referintelor pentru Persoana din SPONSORIZARI este urmatoarea (de notat ca in absenta ei, s-ar putea sterge orice linie din tabela PERSOANE, chiar daca ea ar fi referita de una sau oricate linii din SPONSORIZARI in coloana Persoana, ceea ce ar lasa pointeri „zabauci” („dangling”) in aceste linii; fortarea ei obliga Access sa res­pinga automat orice asemenea tentativa, deci asa pot fi sterse din SPONSORIZARI doar liniile pe care nici o linie din PERSOANE nu le refera):

De remarcat ca:

Executia instructiunilor SQL ALTER TABLE CONSTRAINT FOREIGN KEY forteaza automat integritatea re­fe­rin­telor.

Bifarea Cascade Update Related Fields este absolut inutila, intru-cat Persoana refera cheia primara cu auto-numarare #P(IdP)(ale carei valori nu pot fi niciodata modificate).

Bifarea Cascade Delete Related Records ar fi extrem de pe­ri­­cu­loasa: chiar si cu Enforce Referential Integrity setat, daca se seteaza si cascadarea stergerilor, atunci nu doar ca utilizatorul poate sterge din SPONSORIZARI orice linii, inclusiv cele referite de Persoana din PER­SOANE, ci Acces va sterge automat in asemenea cazuri si toate li­ni­i­le din PERSOANE care refera linia stearsa din SPONSORIZARI .

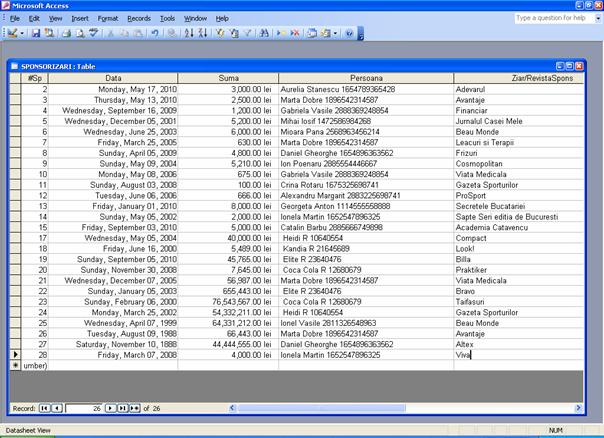

5.6 Inserarea datelor in tabele

Urmatoarele instructiuni SQL populeaza bd cu un prim set de date de test:

INSERT INTO TIPOGRAFII ( Tipografie )

VALUES ('Ringier Print ');

INSERT INTO TIPOGRAFII (Tipografie)

VALUES ('Mega Press Holdings ');

INSERT INTO TIPOGRAFII (Tipografie )

VALUES ('Info Press Group ');

INSERT INTO TIPOGRAFII (Tipografie)

VALUES ('Crystal Publishing Group ');

INSERT INTO TIPOGRAFII (Tipografie )

VALUES ('Kopa Publicatii ');

INSERT INTO TIPOGRAFII (Tipografie )

VALUES ('Ping Press Bucuresti ');

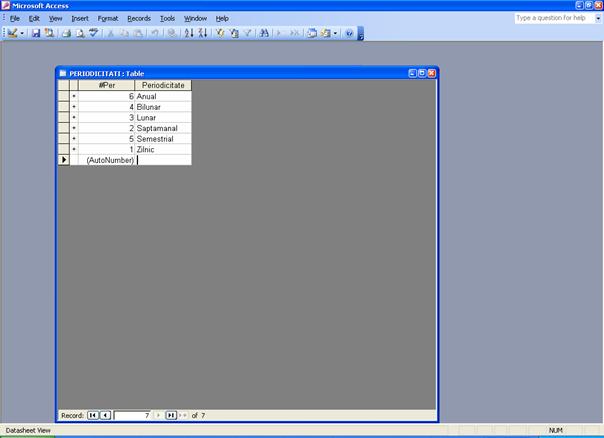

INSERT INTO PERIODICITATI ( Periodicitate )

VALUES ('Anual ');

INSERT INTO PERIODICITATI (Periodicitate )

VALUES ('Bilunar ');

INSERT INTO PERIODICITATI (Periodicitate )

VALUES ('Saptamanal ');

INSERT INTO PERIODICITATI (Periodicitate )

VALUES ('Zilnic ');

INSERT INTO PERIODICITATI (Periodicitate )

VALUES ('Semestrial ');

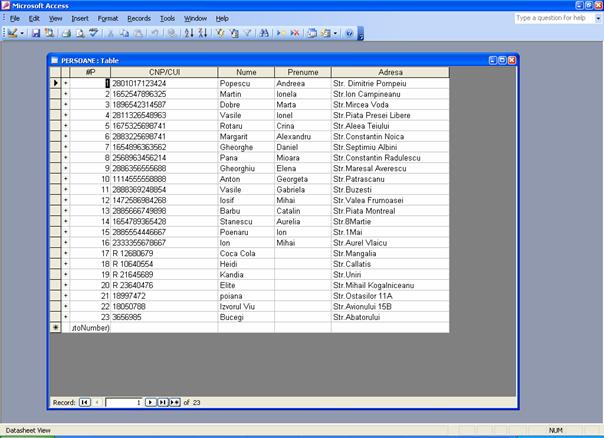

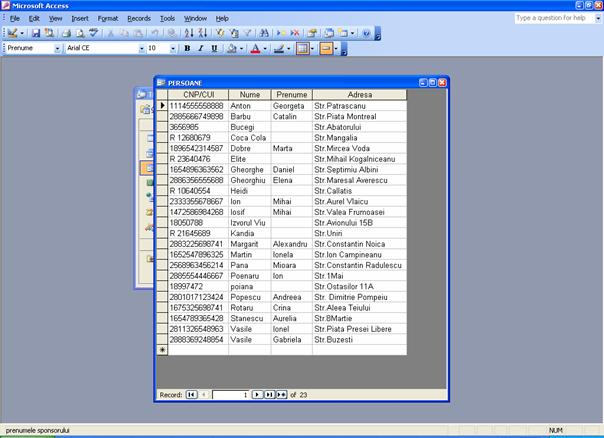

INSERT INTO PERSOANE(CNP/CUI, Nume, Prenume,Adresa)

VALUES (2801017123424, ' Popescu ', 'Andreea', Str. Dimitrie Pompeiu);

INSERT INTO PERSOANE (CNP/CUI, Nume, Prenume, Adresa,)

VALUES (1652547896325, ' Martin ', 'Ionela', Str.Ion Campineanu);

INSERT INTO PERSOANE (CNP/CUI ,Nume, Prenume Adresa)

VALUES (R 12680679, 'Coca Cola', Str.Mangalia);

INSERT INTO PERSOANE (CNP/CUI ,Nume, Prenume, Adresa)

VALUES (18050788, 'Izvorul Viu', Str.Avionului 15B);

INSERT INTO PERSOANE (CNP/CUI, Nume, Prenume, Adresa)

VALUES (1654896363562 ,'Gheorghe', 'Daniel', Str.Septimiu Albini);

INSERT INTO PERSOANE (CNP/CUI, Nume, Prenume, Adresa)

VALUES (2885666749898, 'Barbu', 'Catalin', Str.Piata Montreal);

INSERT INTO PERSOANE (CNP/CUI ,Nume, Prenume, Adresa)

VALUES (3656985 ,'Bucegi', Str.Abatorului);

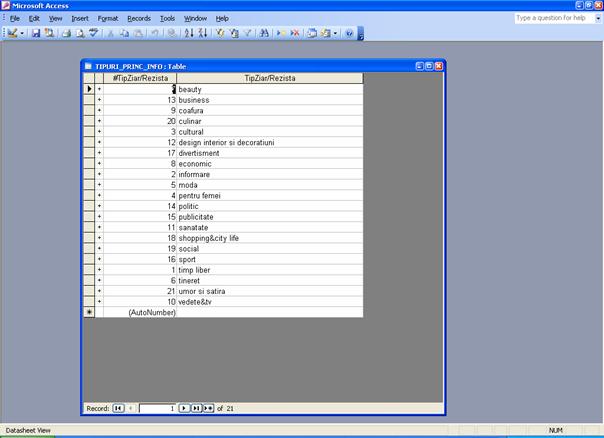

INSERT INTO TIPURI_PRINC_INFO ( TipZiar/Revista )

VALUES ('timp liber ');

INSERT INTO TIPURI_PRINC_INFO (TipZiar/Revista )

VALUES ('pentru femei ');

INSERT INTO TIPURI_PRINC_INFO (TipZiar/Revista )

VALUES ('vedete&tv ');

INSERT INTO TIPURI_PRINC_INFO (TipZiar/Revista )

VALUES ('publicitate ');

INSERT INTO SPONSORIZARI ( Ziar/RevistaSpons,Persoana)

SELECT PERSOANE.IdP, ZIARE/REVISTE.IdZR

FROM PERSOANE, ZIARE/REVISTE

WHERE Nume like '*Barbu*' AND Ziar/RevistaSpons like '* Academia Catavencu *';

INSERT INTO SPONSORIZARI(Ziar/RevistaSpons,Persoana)

SELECT PERSOANE.IdP, ZIARE/REVISTEI.IdZR

FROM PERSOANE, ZIARE/REVISTE

WHERE Nume like '*Vasile*' AND Ziar/RevistaSpons like '* Beau Monde *';

INSERT INTO SPONSORIZARI(Ziar/RevistaSpons,Persoana )

SELECT PERSOANE.IdP, ZIARE/REVISTE.IdZR

FROM PERSOANE, ZIARE/REVISTE

WHERE Nume like '*Poenaru*' AND Ziar/RevistaSpons like '* Cosmopolitan *';

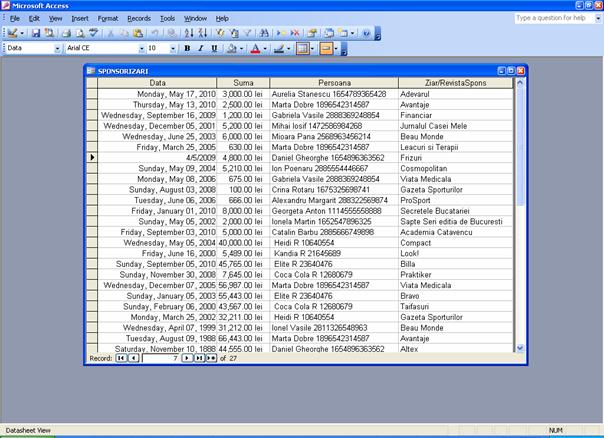

Observatie: aceste date de test initiale au fost ulterior actualizate cu ocazia tes­tarii aplicatiei.

5.7 Golirea tabelelor de instanta curenta

Golirea tuturor tabelelor de instanta lor curenta (si obtinerea deci a unei in­stante vide a bd) se poate obtine cu ajutorul urmatoarelor instructiuni SQL:

DELETE * FROM PERIODICITATI;

DELETE * FROM PERSOANE;

DELETE * FROM TIPURI_PRINC_INFO;

DELETE * FROM ZIARE/REVISTE;

DELETE * FROM TIPOGRAFIII;

DELETE * FROM SPONSORIZARI;

Desigur ca golirea (tuturor sau doar a unei parti) a tabelelor trebuie facuta doar la instalarea aplicatiei la un nou client (caruia, pentru demonstratie, tre­bu­ie sa-i prezentam initial functionarea aplicatiei asupra unor date test). Chiar si in acest caz, e posibil ca datele (de test) din TIPOGRAFII, TI­PURI­_PRINC_INFO si PERIODICITATI sa intereseze clientul si astfel sa nu se doreasca ster­gerea lor.

5.8 Stergerea tabelelor din schema

Stergerea tuturor tabelelor bd (si obtinerea deci a unei bd vide) se poate ob­ti­ne cu ajutorul urmatoarelor instructiuni SQL:

DROP TABLE PERSOANE;

DROP TABLE TIPURI_PRINC_INFO;

DROP TABLE ZIARE/REVISTE;

DROP TABLE PERIODICITATI;

DROP TABLE SPONSORIZARI;

DROP TABLE TIPOGRAFII;

Desigur ca stergerea (tuturor sau doar a unei parti a) tabelelor fundamentale nu trebuie facuta niciodata pentru aceasta aplicatie.

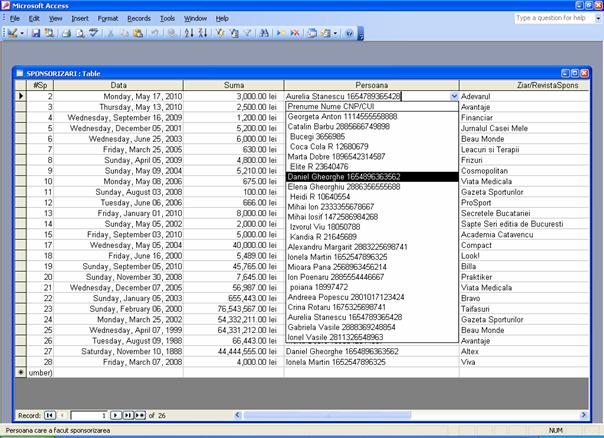

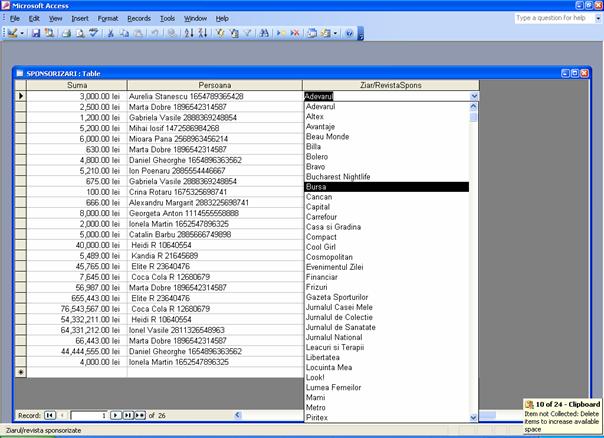

5.9 Vizualizarea cheilor straine cu ajutorul listelor derulante

Atentie: Daca nu se foloseste magicianul Lookup Wizard, trebuie obligatoriu sor­tate crescator valorile din lista derulanta (altfel utilizatorii nu vor putea cau­ta binar, deci usor, valorile dorite), ascunsa coloana cheii primare (se­tan­du-i latimea 0) si setat Limit to list la Yes (astfel incat utilizatorii sa nu poata alege decat una dintre valorile din lista derulanta); de exemplu, pentru cheia straina SumaZiarPersKey(Suma∙Persoana∙Data) setarile listei derulante trebuie sa fie urmatoarele:

Instructiunea SQL pentru completarea valorilor cheii straine TipZiar/Revista este:

SELECT IdTipZiar/Revista, TipZiar/Revista

FROM TIPURI_PRINC_INFO

ORDER BY TipZiar/Revista;

Instructiunea SQL pentru completarea valorilor cheii straine Tipografie este:

SELECT IdT, Tipografie

FROM TIPOGRAFII

ORDER BY Tipografie;

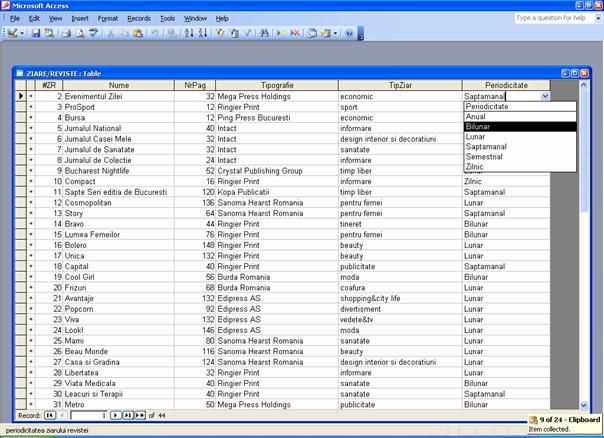

Instructiunea SQL pentru completarea valorilor cheii straine Periodicitate este:

SELECT IdPer, periodicitate

FROM PERIODICITATI

ORDER BY Periodicitate;

5.10 Legarea instantelor tabelelor conform relatiilor intre acestea

Datorita existentei relatiilor intre tabele (determinate de cheile lor straine), pu­tem lega intre ele si instantele aces­tora, folosind coloana „+” a lor; de exem­plu, facand clic pe aceasta co­loa­na a instantei tabelei ZIARE/REVISTE

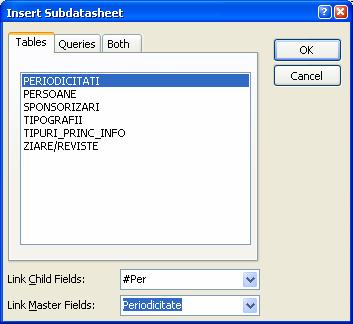

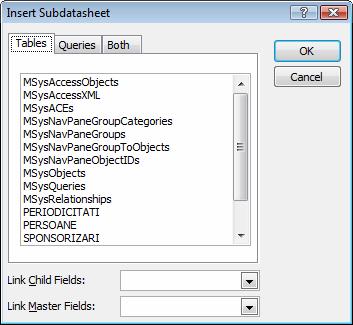

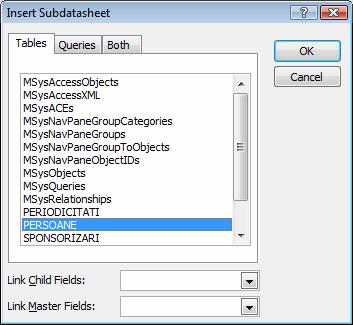

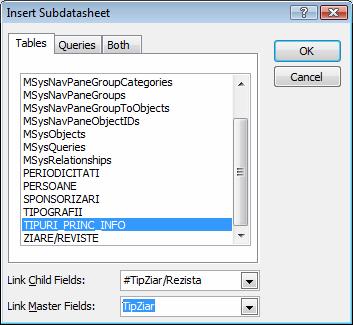

se va deschide urmatoarea fereastra ce permite alegerea unei tabele legate de aceasta:

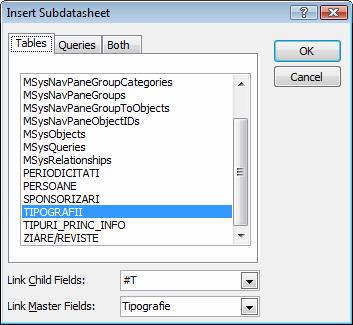

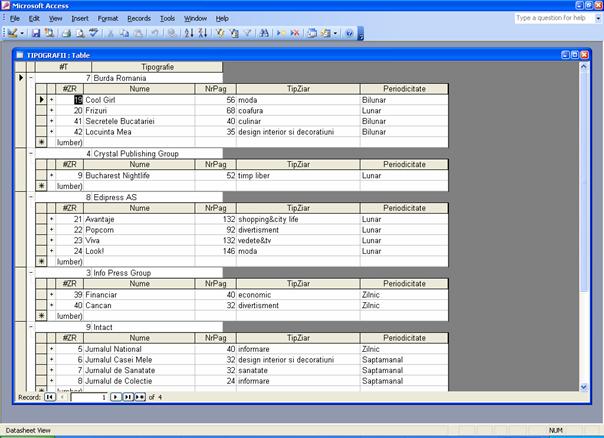

Alegand TIPOGRAFII, vom putea vizualiza/actualiza simultan instanta celor doua tabele astfel:

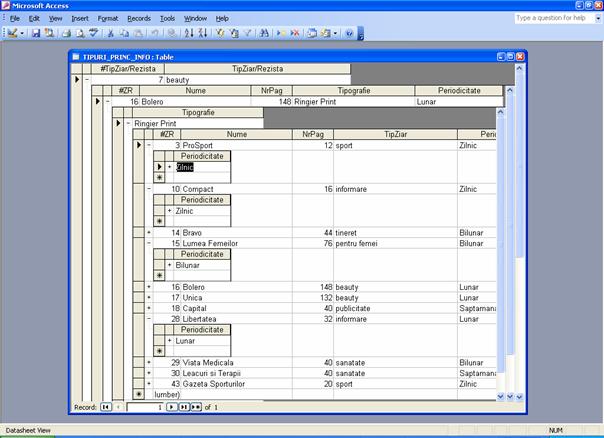

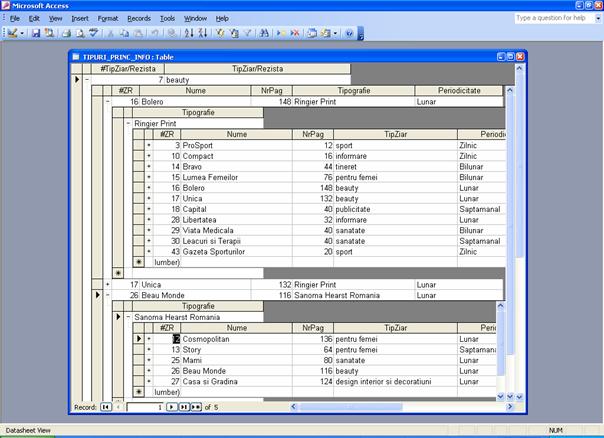

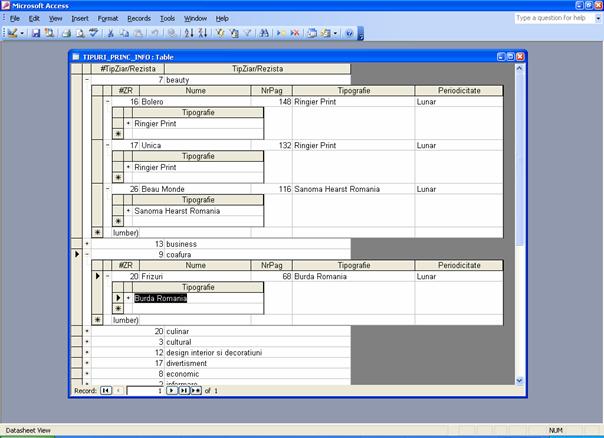

Alegand TIPURI_PRINC_INFO, vom putea vizualiza/actualiza simultan instanta celor doua tabele astfel:

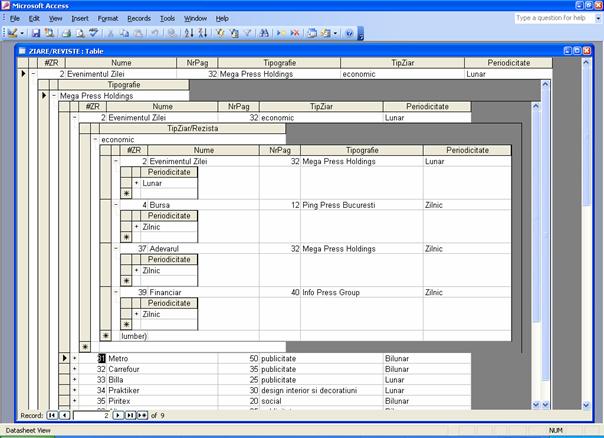

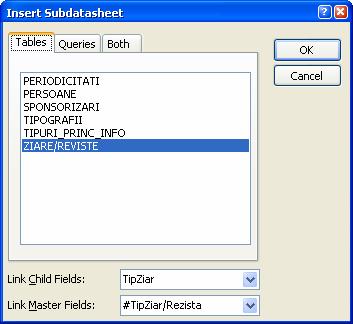

Similar, legand TIPURI_PRINC_INFO de ZIARE/REVISTE, se obtine (o ierarhie pe doua niveluri, caci TIPOGRAFI este deja legata la ZIARE/REVISTE):

Alegand PERIODICITATI, vom putea vizualiza/actualiza simultan instanta celor doua tabele astfel:

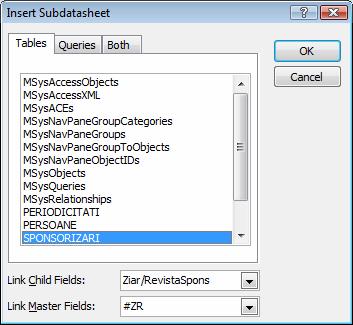

Alegand SPONSORIZARI, vom putea vizualiza/actualiza simultan instanta celor doua tabele astfel:

Alegand PERSOANE, vom putea vizualiza/actualiza simultan instanta celor doua tabele astfel:

Legand ZIARE/REVISTE la TIPOGRAFII, se obtine:

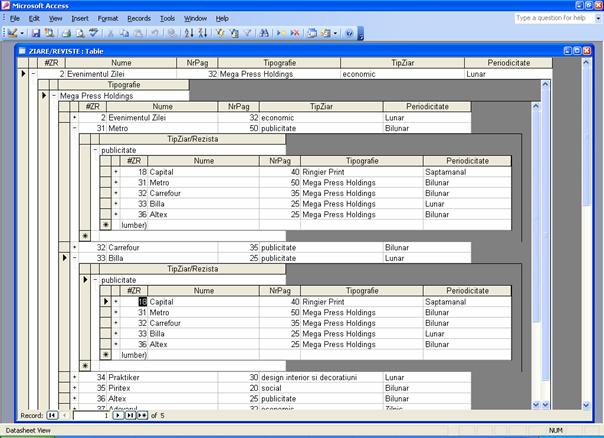

Similar,legand SPONSORIZARI la ZIARE/REVISTE se obtine (o ierarhie pe doua niveluri, caci ZIARE/REVISTE este deja legata la TIPOGRAFII):

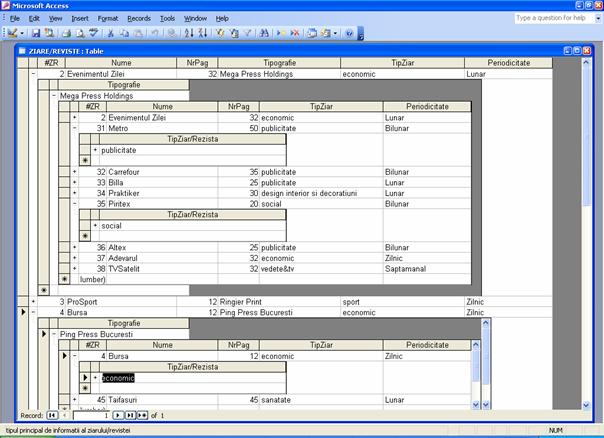

Legand ZIARE/REVISTE la TIPURI_PRINC_INFO obtinem:

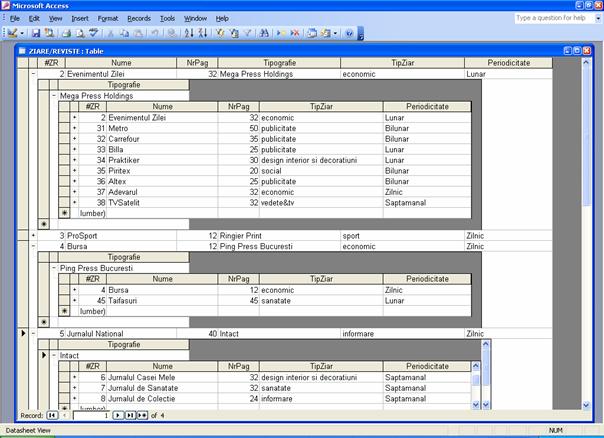

Legand TIPOGRAFII la ZIARE/REVISTE obtinem(ZIARE/REVISTE fiind deja legata la TIPURI_PRINC_INFO):

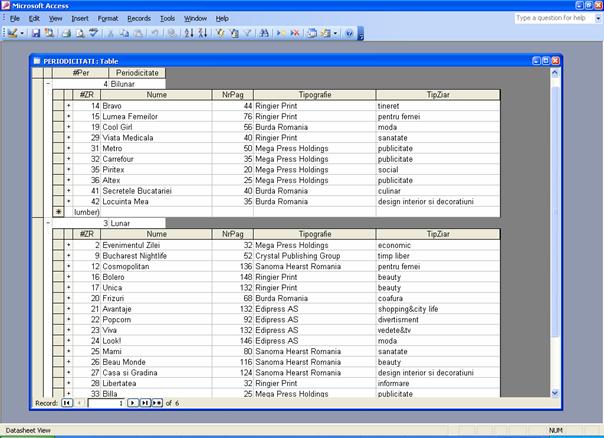

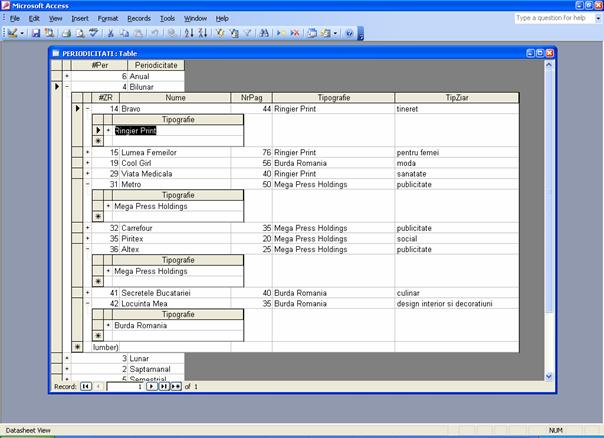

Legand PERIODICITATE la ZIARE/REVISTE obtinem(ZIARE/REVISTE fiind deja legata de TIPOGRAFII care era legata de TIPURI_PRINC_INFO):

Legand ZIARE/REVISTE la PERIODICITATE obtinem:

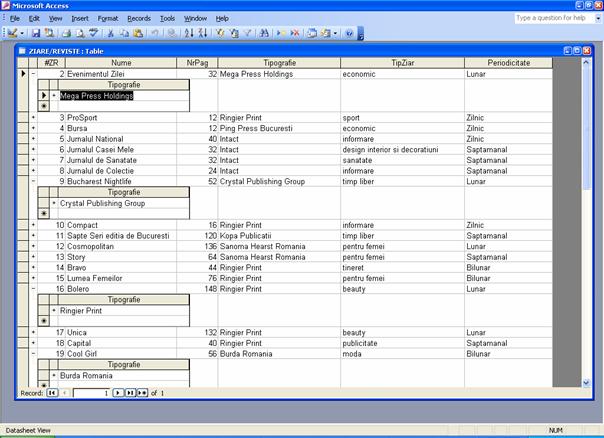

Legand TIPOGRAFII la ZIARE/REVISTE obtinem(ZIARE/REVISTE fiind deja legate la PERIODICITATI):



  VI . Interogari

Se presupune ca, pe langa actualizarea datelor, utilizatorii sunt frecvent in­te­re­sati de raspunsul la urmatoarele interogari:

Proiectarea si programarea interogarilor cerute este urmatoarea:

1. SponsoriImportanti Sa se afle denumirea persoanelor care spon­so­ri­zea­­za minim n ziare/reviste, fiecare in parte cu cel putin x lei, in ordinea descrescatoare a numarului de ziare/reviste     si apoi crescatoare a denumirii sponsorilor.

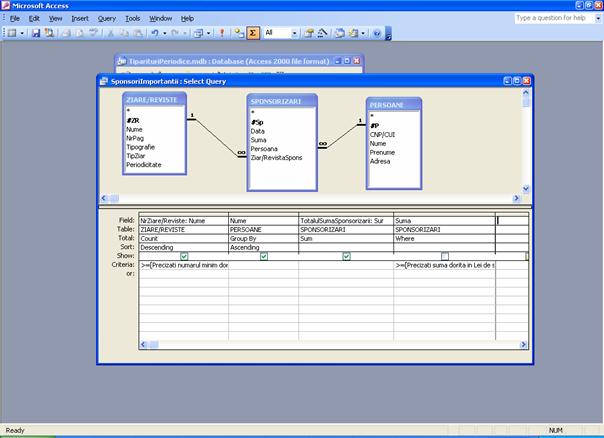

Se obtine astfel urmatoarea formalizare in modul proiectare (QBE):

Codul SQL echivalent este urmatorul:

SELECT Count([ZIARE/REVISTE].Nume) AS [NrZiare/Reviste],

  PERSOANE.Nume, Sum(SPONSORIZARI.Suma) AS

  TotalulSumaSponsorizarii

FROM [ZIARE/REVISTE] INNER JOIN (PERSOANE INNER JOIN SPONSORIZARI ON PERSOANE.[#P] = SPONSORIZARI.Persoana) ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]

WHERE (((SPONSORIZARI.Suma)>=[Precizati suma dorita in Lei de sponsorizare a Ziarului/Revistei: ]))

GROUP BY PERSOANE.Nume

HAVING (((Count([ZIARE/REVISTE].Nume))>=[Precizati numarul minim dorit de ziare/reviste sponsorizate cu macar x lei: ]))

ORDER BY Count([ZIARE/REVISTE].Nume) DESC , PERSOANE.Nume;

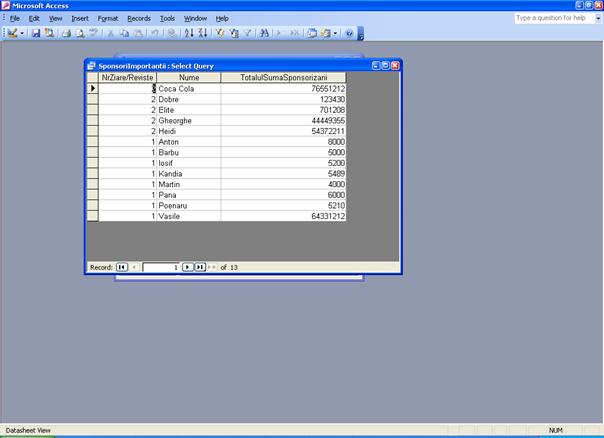

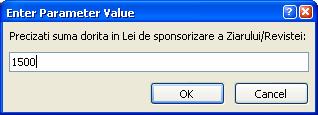

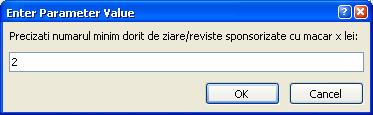

Executand aceasta interogare, de exemplu, cu valorile x=4000 si n=1 asupra instantei curente a bd, se obtine urmatorul rezultat:

2.IntrebareComplexa Aflati numele ,tipografia,periodicitatea ziarului/revistei ,precum si numele persoanei care o sponsorizeaza,data la care este sponsorizata revista/ziarul , numarul de pagini ale acestuia sa fie >35, iar tipul ziarului sa fie orice inafara de sport,ordonatile crescator dupa nume, descrescator dupa tipografie si apoi dupa pers.care face sponsorizarea in ordine crescatoare.

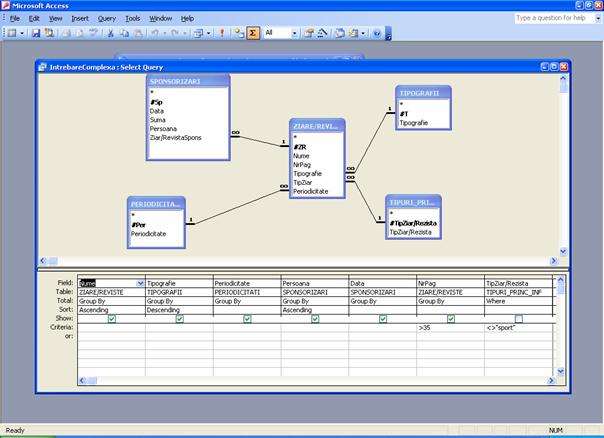

Se obtine astfel urmatoarea formalizare in modul proiectare (QBE):

Codul SQL echivalent este urmatorul:

SELECT   [ZIARE/REVISTE].Nume, TIPOGRAFII.Tipografie,

  PERIODICITATI.Periodicitate, SPONSORIZARI.Persoana,

  SPONSORIZARI.Data, [ZIARE/REVISTE].NrPag

FROM (TIPURI_PRINC_INFO INNER JOIN (TIPOGRAFII INNER JOIN (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) ON TIPOGRAFII.[#T] = [ZIARE/REVISTE].Tipografie) ON TIPURI_PRINC_INFO.[#TipZiar/Rezista] = [ZIARE/REVISTE].TipZiar) INNER JOIN SPONSORIZARI ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]

WHERE (((TIPURI_PRINC_INFO.[TipZiar/Rezista])<>'sport'))

GROUP BY [ZIARE/REVISTE].Nume, TIPOGRAFII.Tipografie, PERIODICITATI.Periodicitate, SPONSORIZARI.Persoana, SPONSORIZARI.Data, [ZIARE/REVISTE].NrPag

HAVING ((([ZIARE/REVISTE].NrPag)>35))

ORDER BY [ZIARE/REVISTE].Nume, TIPOGRAFII.Tipografie DESC , SPONSORIZARI.Persoana;

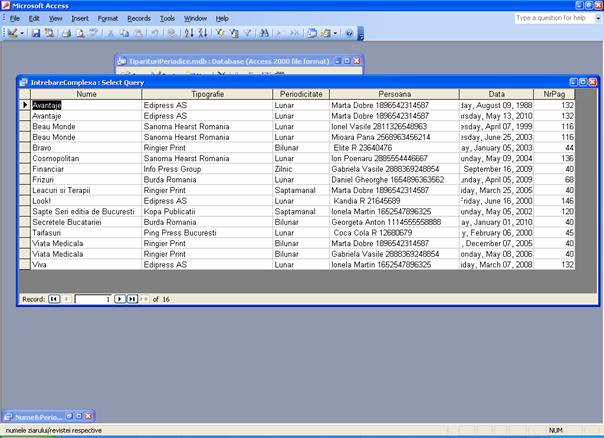

Executand aceasta interogare, se obtine urmatorul rezultat:

3.Nume&Perioada:Aflati numele si periodicitatea ziarului/revistei in functie de numele si prenumele sponsorului, numele acestuia putand fi introdus de la tastatura si putand afla informatii legate de 2 sponsori.

Avem o interogare bazata pe UNION intre informatiile primului sponsor si cele legate de cel de-al doilea sponsor.

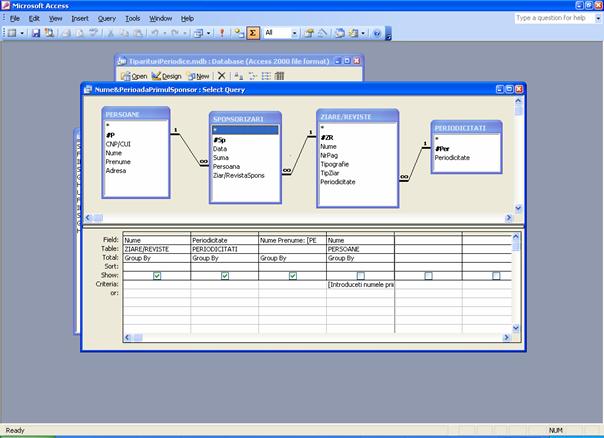

3.1 Nume&PerioadaPrimulSponsor:

SELECT [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume] AS [Nume Prenume]

FROM (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) INNER JOIN (PERSOANE INNER JOIN SPONSORIZARI ON PERSOANE.[#P] = SPONSORIZARI.Persoana) ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]

GROUP BY [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume], PERSOANE.Nume

HAVING (((PERSOANE.Nume)=[Introduceti numele primului sponsorului dorit]));

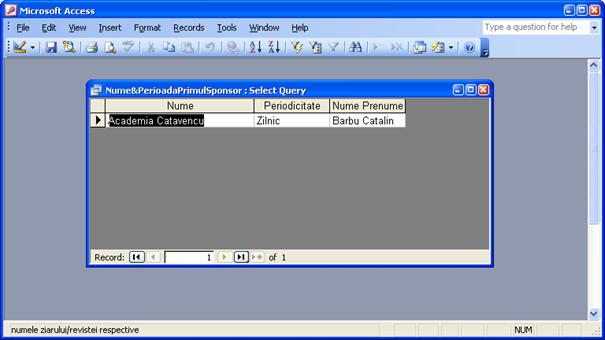

Executand aceasta interogare, de exemplu, pentru numele primului sponsor=Barbu asupra instantei curente a bd, se obtine urmatorul rezultat:

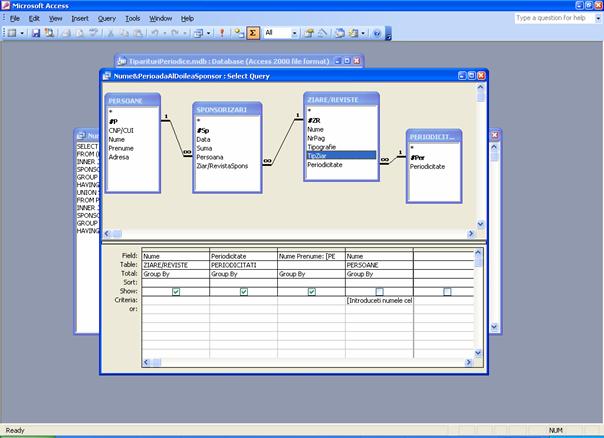

3.2Nume&PerioadaAlDoileaSponsor

SELECT [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume] AS [Nume Prenume]

FROM (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) INNER JOIN (PERSOANE INNER JOIN SPONSORIZARI ON PERSOANE.[#P] = SPONSORIZARI.Persoana) ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]

GROUP BY [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume], PERSOANE.Nume

HAVING (((PERSOANE.Nume)=[Introduceti numele celui de-al 2-lea sponsor dorit]));

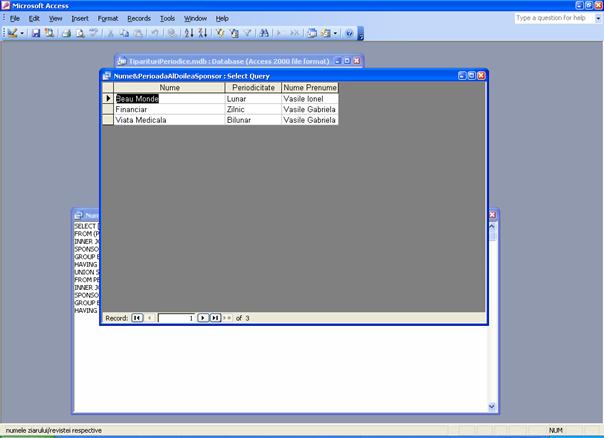

Executand aceasta interogare, de exemplu, pentru numele primului sponsor=Vasile instantei curente a bd, se obtine urmatorul rezultat:

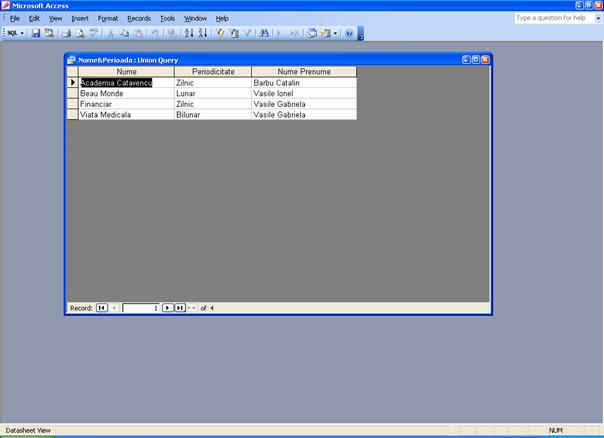

Codul SQL pentru INTEROGAREA CU UNION(leaga cele 2 interogari)

SELECT [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume] AS [Nume Prenume]

FROM (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) INNER JOIN (PERSOANE INNER JOIN SPONSORIZARI ON PERSOANE.[#P] = SPONSORIZARI.Persoana) ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]

GROUP BY [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume], PERSOANE.Nume

HAVING (((PERSOANE.Nume)=[Introduceti numele primului sponsorului dorit]))

UNION

SELECT [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume] AS [Nume Prenume]

FROM PERSOANE INNER JOIN ((PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) INNER JOIN SPONSORIZARI ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]) ON PERSOANE.[#P] = SPONSORIZARI.Persoana

GROUP BY [ZIARE/REVISTE].Nume, PERIODICITATI.Periodicitate, [PERSOANE].[Nume] & ' ' & [PERSOANE].[Prenume], PERSOANE.Nume

HAVING (((PERSOANE.Nume)=[Introduceti numele celui de-al 2-lea sponsor dorit]));

4.ZiarePeriod Care sunt ziarele/revistele de moda lunare si care sunt ziarele/revistele de sport zilnice.Ordonatile crescator dupa numele ziarului/revistei si descrescator dupa tipul ziarului/revistei.

Avem o interogare cu operatorul Union ce se bazeaza pe informatiile din interogarile:

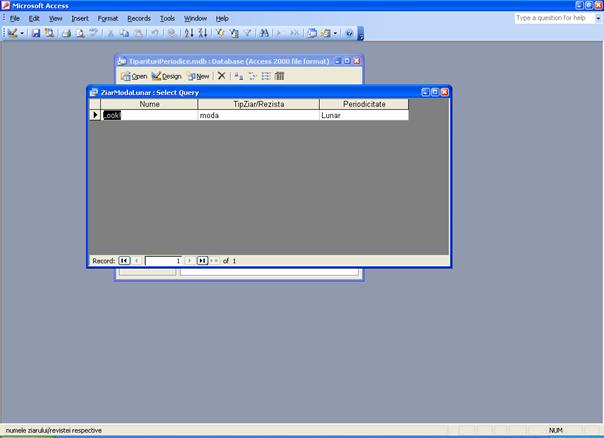

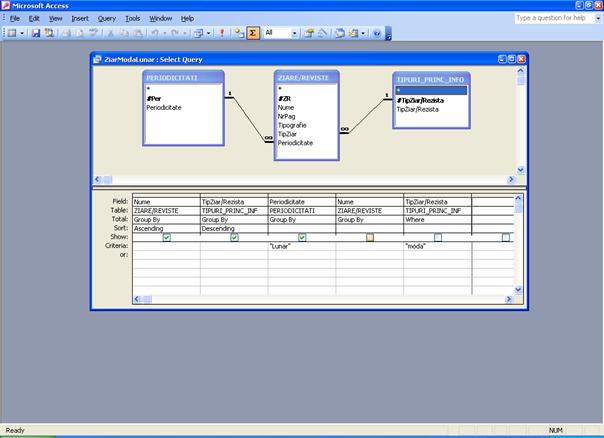

4.1ZiarModaLunar

SELECT [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista], PERIODICITATI.Periodicitate

FROM TIPURI_PRINC_INFO INNER JOIN (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) ON TIPURI_PRINC_INFO.[#TipZiar/Rezista] = [ZIARE/REVISTE].TipZiar

WHERE (((TIPURI_PRINC_INFO.[TipZiar/Rezista])='moda'))

GROUP BY [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista], PERIODICITATI.Periodicitate, [ZIARE/REVISTE].Nume

HAVING (((PERIODICITATI.Periodicitate)='Lunar'))

ORDER BY [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista] DESC;

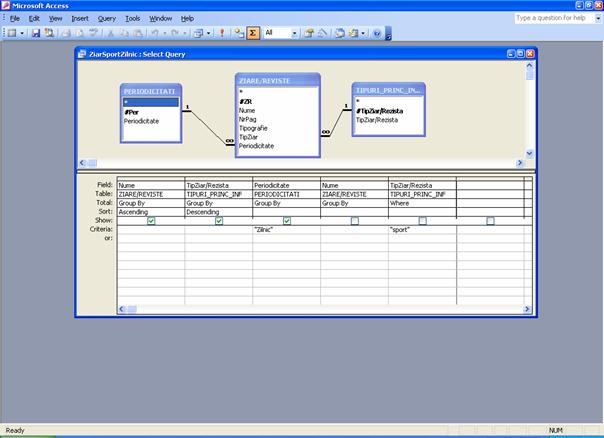

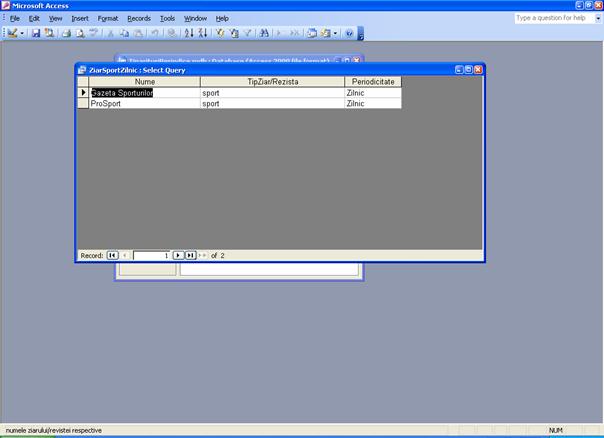

4.2ZiarSportZilnic

SELECT [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista], PERIODICITATI.Periodicitate

FROM TIPURI_PRINC_INFO INNER JOIN (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) ON TIPURI_PRINC_INFO.[#TipZiar/Rezista] = [ZIARE/REVISTE].TipZiar

WHERE (((TIPURI_PRINC_INFO.[TipZiar/Rezista])='sport'))

GROUP BY [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista], PERIODICITATI.Periodicitate, [ZIARE/REVISTE].Nume

HAVING (((PERIODICITATI.Periodicitate)='Zilnic'))

ORDER BY [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista] DESC;

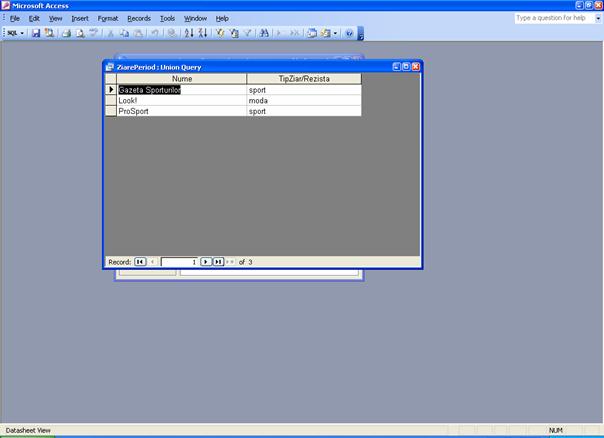

Codul SQL pentru INTEROGAREA CU UNION(leaga cele 2 interogari)

SELECT [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista]

FROM TIPURI_PRINC_INFO INNER JOIN (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) ON TIPURI_PRINC_INFO.[#TipZiar/Rezista] = [ZIARE/REVISTE].TipZiar

WHERE (((TIPURI_PRINC_INFO.[TipZiar/Rezista])='moda'))

GROUP BY PERIODICITATI.Periodicitate, [ZIARE/REVISTE].Nume, [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista]

HAVING (((PERIODICITATI.Periodicitate)='Lunar'))

ORDER BY [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista] DESC

UNION

SELECT [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista]

FROM TIPURI_PRINC_INFO INNER JOIN (PERIODICITATI INNER JOIN [ZIARE/REVISTE] ON PERIODICITATI.[#Per] = [ZIARE/REVISTE].Periodicitate) ON TIPURI_PRINC_INFO.[#TipZiar/Rezista] = [ZIARE/REVISTE].TipZiar

WHERE (((TIPURI_PRINC_INFO.[TipZiar/Rezista])='sport'))

GROUP BY PERIODICITATI.Periodicitate, [ZIARE/REVISTE].Nume, [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista]

HAVING (((PERIODICITATI.Periodicitate)='Zilnic'))

ORDER BY [ZIARE/REVISTE].Nume, TIPURI_PRINC_INFO.[TipZiar/Rezista] DESC;

5.TotalSponsorizariPerZiare/Reviste:Sa se calculeze submultimea denumirilor ziarelor/revistelor care sunt sponsorizate de cel putin m persoane , iar suma totala de sponsorizare a fiecrarui ziar depaseste x (LEI), precum si numarul corespunzator de sponsori .

In primul pas, pentru a ne limita de la inceput numai la datele re­le­van­te, se cal­culeaza submultimea ziarelor/revistelor al caror total de sponsorizari este minim x sicare auminim m sponsori:

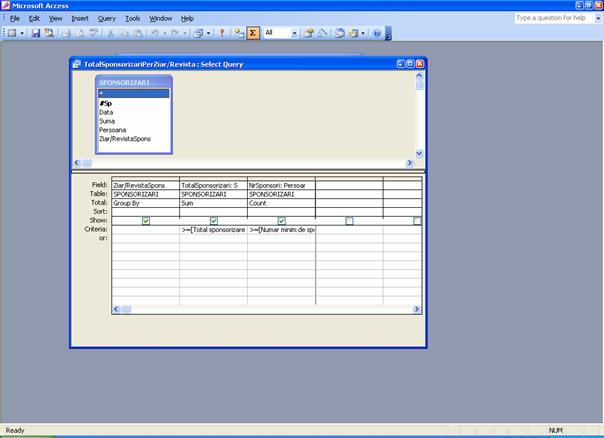

Instructiunea SQL echivalenta (salvata sub numele de TotalSponsorizariPerZiar/Revista )este urmatoarea:

SELECT SPONSORIZARI.[Ziar/RevistaSpons], Sum(SPONSORIZARI.Suma) AS TotalSponsorizari, Count(SPONSORIZARI.Persoana) AS NrSponsori

FROM SPONSORIZARI

GROUP BY SPONSORIZARI.[Ziar/RevistaSpons]

HAVING (((Sum(SPONSORIZARI.Suma))>=[Total sponsorizare minim dorit:]) And ((Count(SPONSORIZARI.Persoana))>=[Numar minim de sponsori dorit:]));

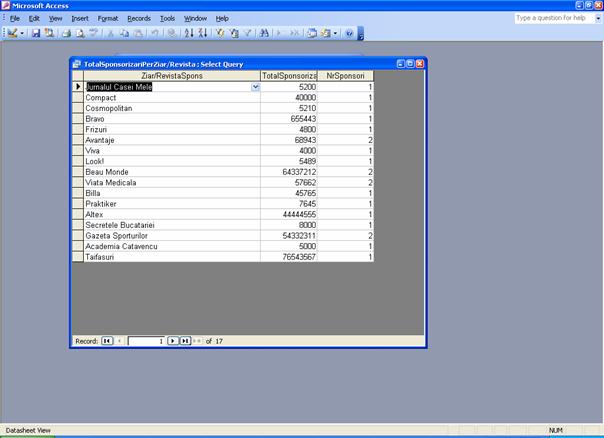

Executand aceasta interogare, de exemplu, cu valorile m = 1,x = 4000, se obtine urmatorul re­zul­tat:

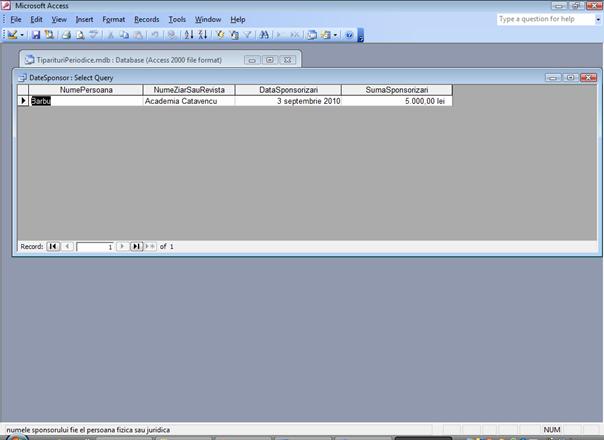

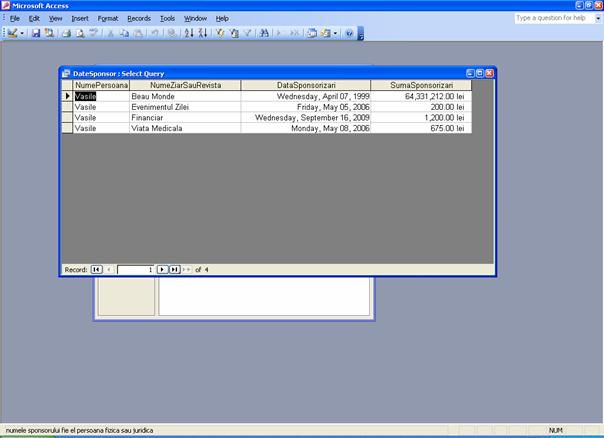

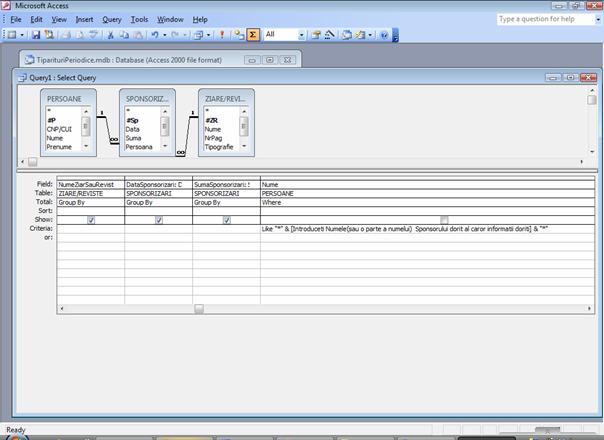

6. DateSponsor: Sa se introduca numele sponsorului dorit si sa se afiseze numele ziarului sau revistei,data sponsorizari si suma sponsorizarii.

SELECT PERSOANE.Nume AS NumePersoana, [ZIARE/REVISTE].Nume AS NumeZiarSauRevista, SPONSORIZARI.Data AS DataSponsorizari, SPONSORIZARI.Suma AS SumaSponsorizari

FROM [ZIARE/REVISTE] INNER JOIN (PERSOANE INNER JOIN SPONSORIZARI ON PERSOANE.[#P] = SPONSORIZARI.Persoana) ON [ZIARE/REVISTE].[#ZR] = SPONSORIZARI.[Ziar/RevistaSpons]

WHERE (((PERSOANE.Nume) Like '*' & [Introduceti Numele(sau o parte a numelui) Sponsorului dorit al caror informatii doriti] & '*'))

GROUP BY PERSOANE.Nume, [ZIARE/REVISTE].Nume, SPONSORIZARI.Data, SPONSORIZARI.Suma;

6.3 Raportul Total Sponsorizari per ZIARE/REVISTE

Ne reamintim ca se doreste previzualizarea si tiparirea (totala sau partiala) a urmatorului raport: pe primul nivel - denumirea ziarelor/revistelor (in or­di­ne crescatoare), pe al doilea (indentat) – periodicitatea acestora ( in or­di­­­ne descrescatoare),numarul sponsorilor(in ordine crescatoare),tipografiile in care sunt tiparite,tipul ziarului,numele ziarului/revistei care sunt sponsorizate si totalul cu care a fost sponsorizat ziarul/revista; pe fiecare nivel se cer totaluri (Summary pentru numele ziarului/revistei si calculam cu” Sum”totalul sponsorizarilor per tipul de ziar).

6.3.1Proiectarea raportului folosind magicianul de rapoarte Access

Folosim Create raport by using wizard :

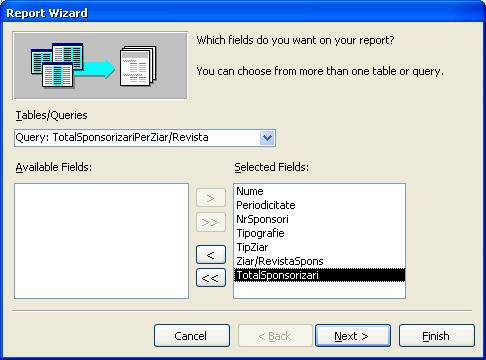

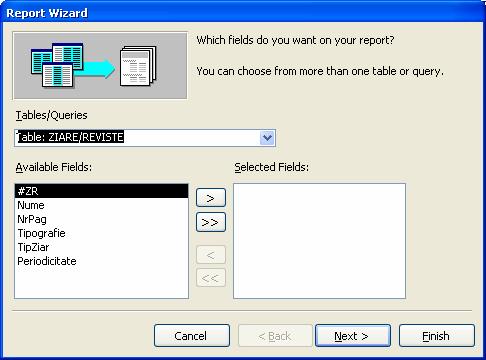

ne va aparea o imagine de unde selectam tabelele de unde ne alegem ceea ce vrem sa afisam:

nume,periodicitate din tabela”ZIARE/REVISTE”;

NrSponsori din :query”TotalSponsorizariPerZiar/Revista”;

tipografie si tipziar(din ZIARE/REVISTE);

in final ziar/revistaspons si totalsponsorizari(din query).

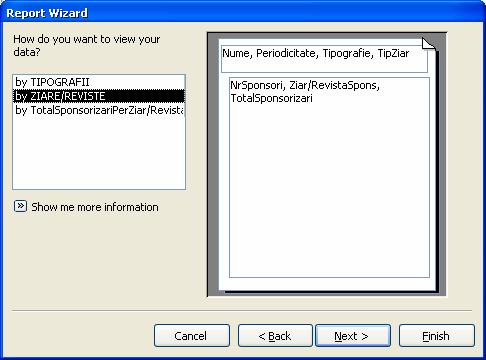

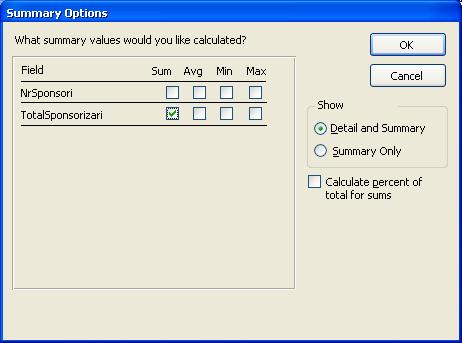

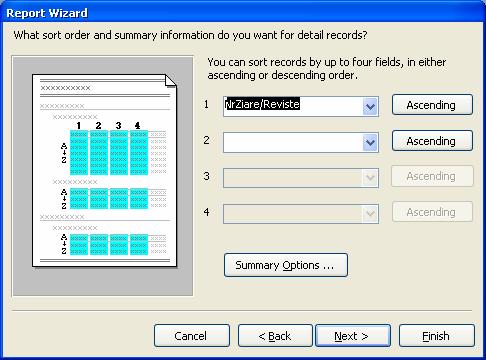

precizam apoi faptul ca, in cadrul acestui grup, dorim listarea in ordinea crescatoare a NrSponsori;

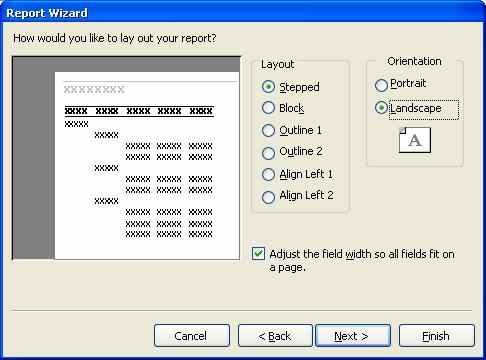

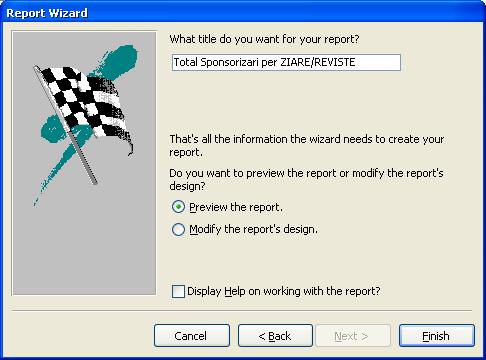

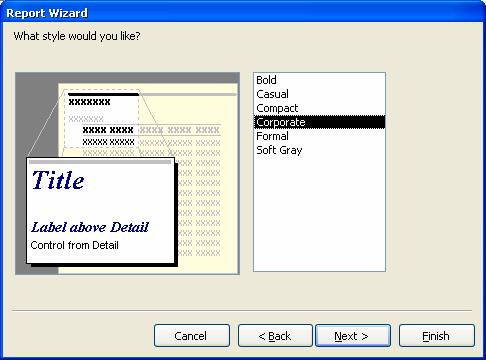

in sfarsit, alegem formatul Stepped, listarea de-a latul paginilor (Landscape, caci sunt multe coloane de listat) si salvam raportul, care se va deschide automat in pre-vizualizare:

6.3.2. Modificari manuale obligatorii in proiectul raportului generat

Se observa ca, din pacate, mai sunt inca multe lucruri de modificat manual in proiectul sau, astfel incat el sa corespunda exigentelor utilizatorilor:

Schimbare titlu;

Reasezare in pagina si marire dimensiune coloane (pentru ca datele sa nu mai fie trunchiate);

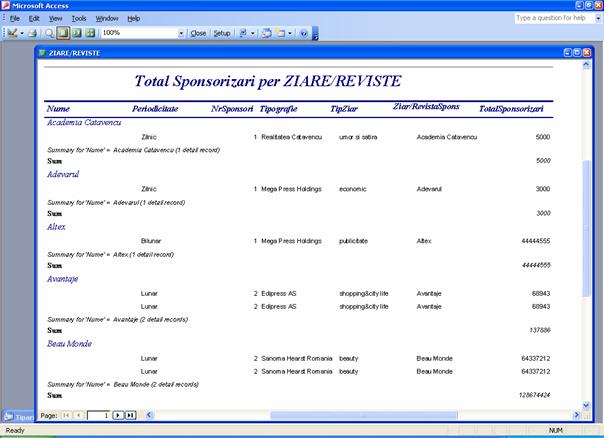

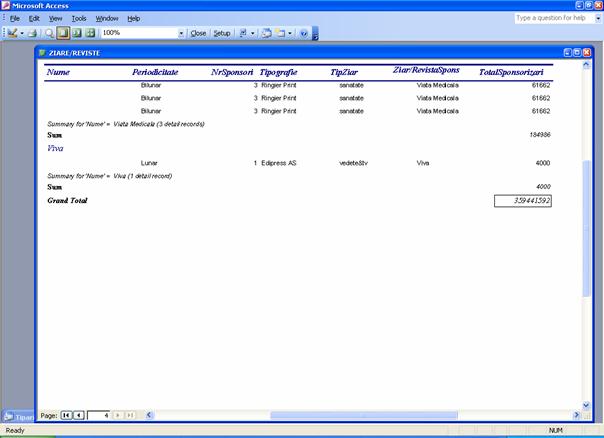

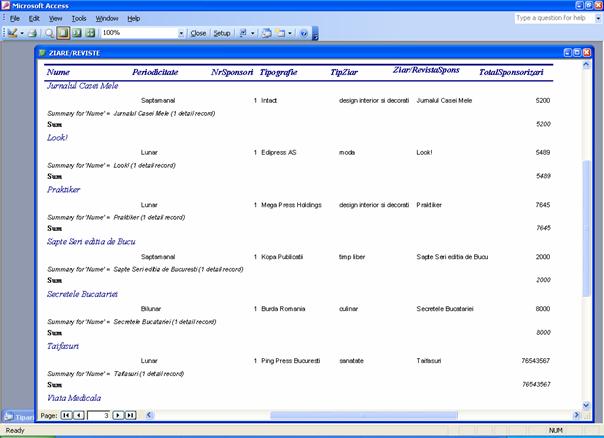

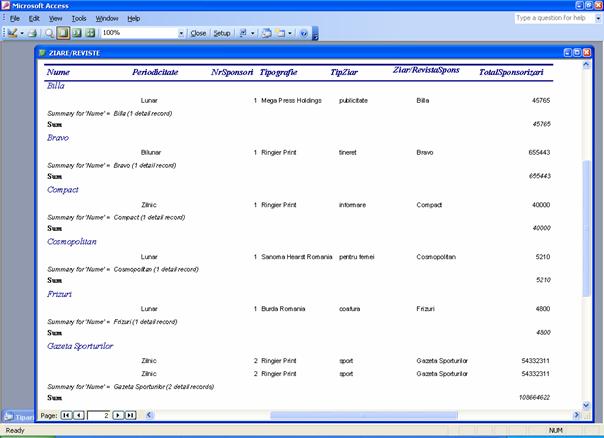

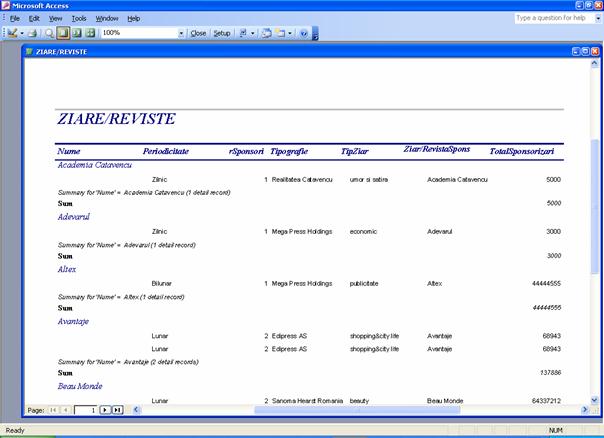

Dupa efectuarea acestor modificari, prima pagina a raportului arata astfel,ptr urmatoarele valori:

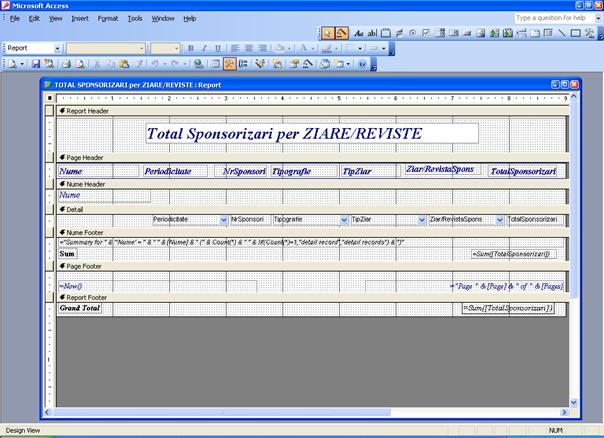

DesignView:

6.4 Raportul SponsoriImportantii

Ne reamintim ca se doreste previzualizarea si tiparirea (totala sau partiala) a urmatorului raport: pe primul nivel – totalul sumei sponsorizat(in or­di­ne crescatoare), pe al doilea (indentat) – numele sponsorilor;iar,pe ultimul numarul de ziare/reviste sponsorizate.

6.4.1Proiectarea raportului folosind magicianul de rapoarte Access

Folosim Create raport by using wizard :

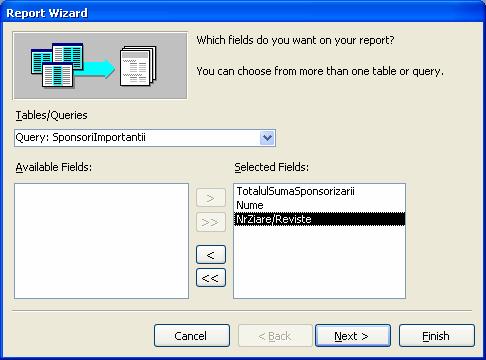

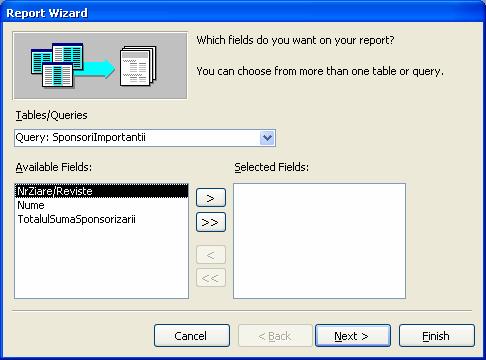

ne va aparea o imagine de unde selectam tabelele/queries de unde ne alegem ceea ce vrem sa afisam:

totalul sumei sponsorizarii;

numele sponsorului;

numarul de ziare/reviste sponsorizate.

6.4.2. Modificari manuale obligatorii in proiectul raportului generat

Se observa ca, din pacate, mai sunt inca multe lucruri de modificat manual in proiectul sau, astfel incat el sa corespunda exigentelor utilizatorilor:

Schimbare titlu;

Reasezare in pagina si marire dimensiune coloane (pentru ca datele sa nu mai fie trunchiate);

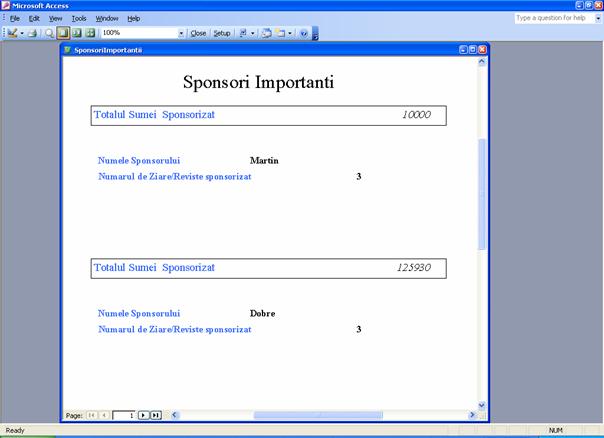

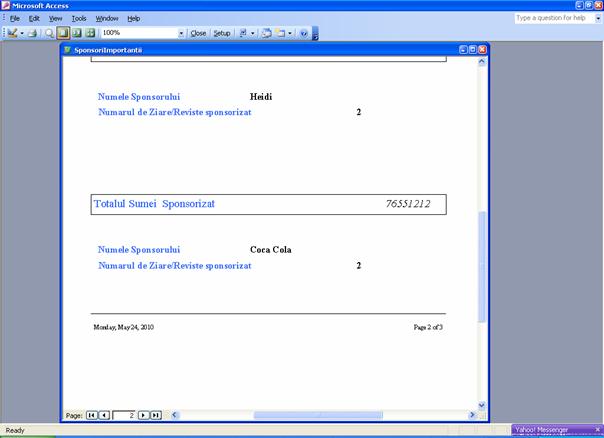

Dupa efectuarea acestor modificari, prima pagina a raportului arata astfel,ptr urmatoarele valori:

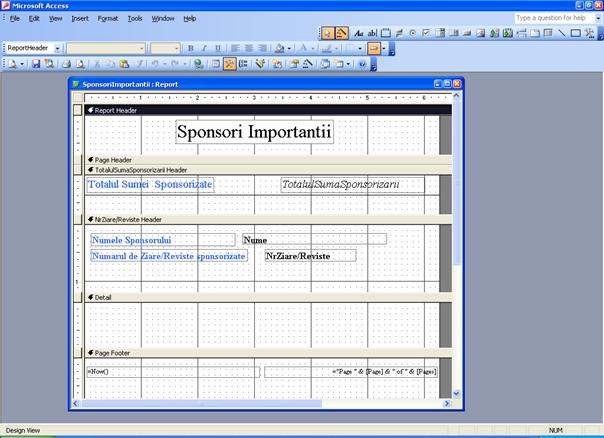

DesignView:

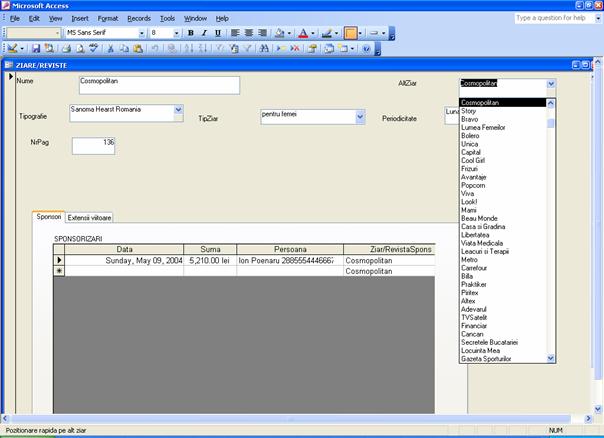

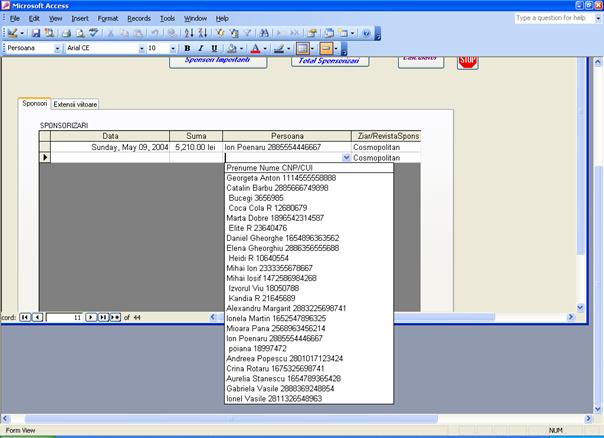

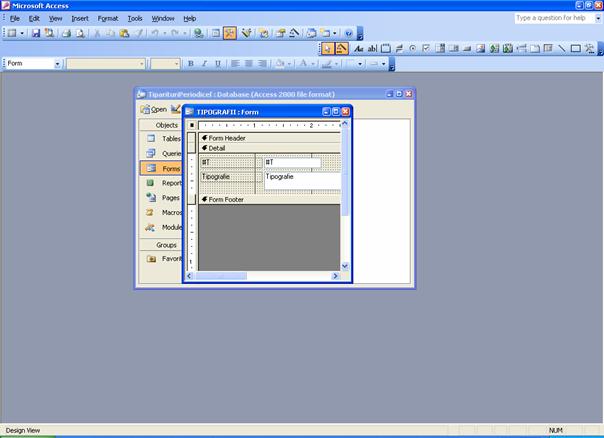

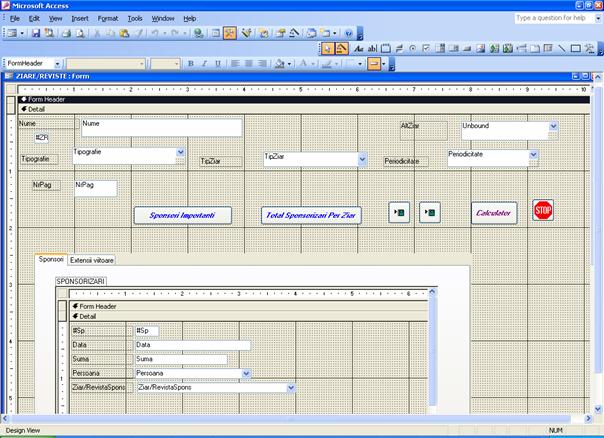

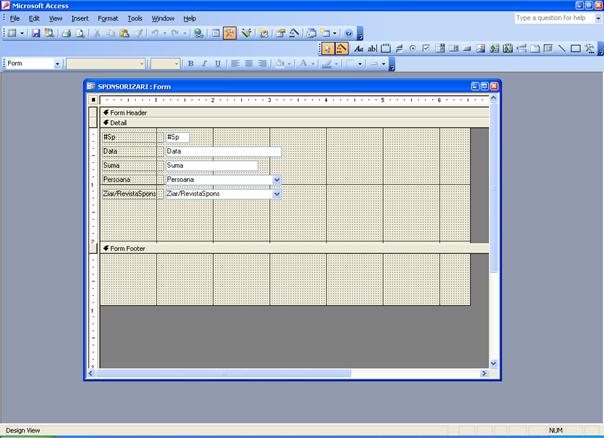

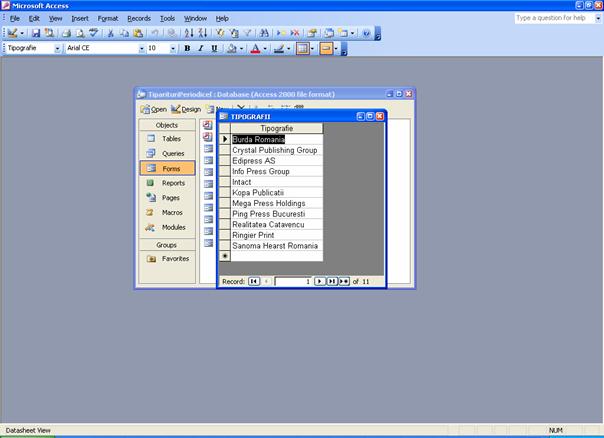

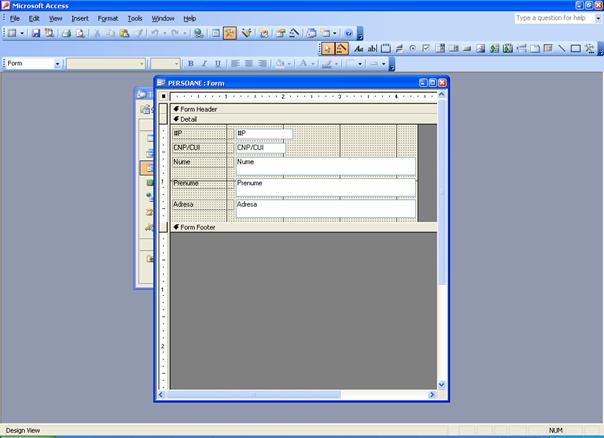

6.5 Proiectarea si implementarea claselor de obiecte de baza

Desigur ca aplicatia trebuie sa ofere utilizatorilor in primul rand posibilitatea de a actualiza datele din bd TiparituriPeriodice.mdb , precum si pe cea a executiei prietenoase in­terogarilor si a raportului. Ca atare, ea va fi dotata si cu un meniu arborescent de comenzi (folosind standardul Access al panourilor cu butoane).

Cum struc­tura bd dicteaza pe nivelul frunzelor arhitectura claselor de o­biec­te, in­ce­pem proiectarea acesteia de jos in sus, construind intai pentru fiecare ta­­be­la (deci multime de obiecte modelata in MMED) cate o clasa.

Toate aces­te clase fundamentale vor afisa datele din tabela respectiva exact ca si ta­belele (in mod „foaie de date”) si vor contine cel putin metodele de sin­cro­ni­zare a datelor din listele derulante corespunzand cheilor straine, ast­fel incat uti­lizatorii sa poata lucra, la limita, cu toate aceste ferestre deschise si­mul­tan, iar propagarea oricaror modificari ale instantei oricarei tabele in in­treaga bd sa fie automata si transparenta utilizatorului.

In plus, pentru ca utilizatorul sa nici macar nu vada cheile primare, vom seta pen­tru acestea proprietatea TabStop la False si vom salva formele dupa ce as­cun­dem coloanele respective (cu ajutorul mouse-ului) prin reducerea di­men­siunii lor la 0 (singura modalitate de a le face invizibile in formatul „foa­ie de date”). O buna practica este si aceea de a le salva dupa ce le-am or­do­nat crescator in ordinea celei mai naturale (pentru utilizatori) chei semantice.

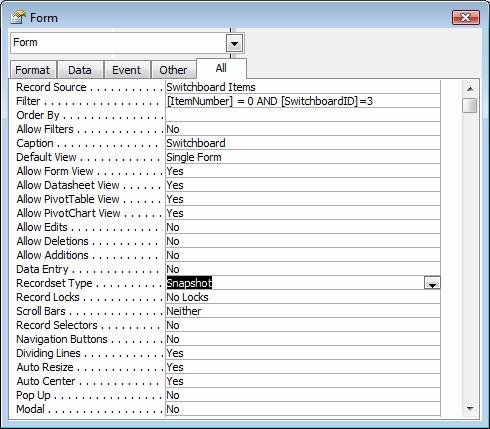

Alte setari comune tuturor acestor forme care mai trebuie schimbate:

AllowFormView=No

AllowPivotTableView=No

AllowPivotChartView=No

De verificat intotdeauna (pentru a permite actualizari concurente in mod optim) si ca:

RecordLocks=EditedRecords

Pentru testare si ulterioare extensii cat mai usoare, cream aceste clase (cu aju­torul magicianului de forme) exact in ordinea in care au fost ele con­si­de­ra­te in schema MMED.

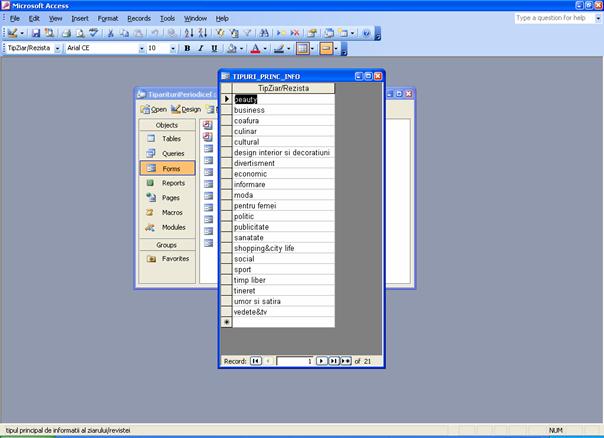

1.TIPURI_PRINC_INFO

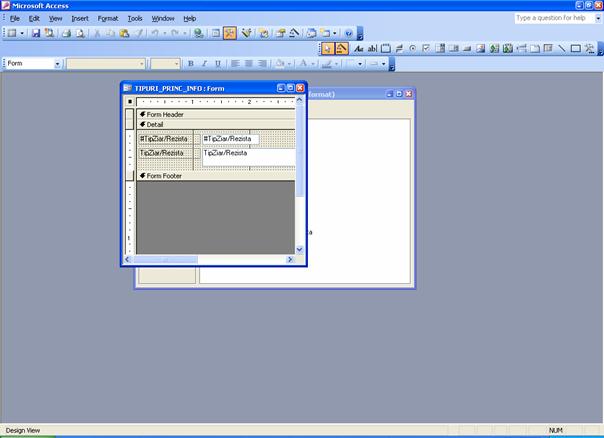

Fereastra corespunzatoare rezultata este urmatoarea:

Clasa contine metodele:

Private Sub Form_AfterUpdate()

On Error Resume Next

Forms!ZIAREREVISTE!TipZiar.Requery

End Sub

Private Sub Form_Delete(Cancel As Integer)

On Error GoTo err_point

If vbNo=MsgBox('Sigur doriti stergerea tipului ' & Me!TipZiar & '?', _

vbQuestion + vbYesNo + vbDefaultButton2, _

'Confirmati sau infirmati cererea Dvs') Then

Cancel = True

End If

exit_point: Exit Sub

err_point: MsgBox Err.Description

End Sub

Private Sub Form_BeforeDelConfirm(Cancel As Integer, _

Response As Integer)

Response = acDataErrContinue

End Su

2.PERIODICITATI

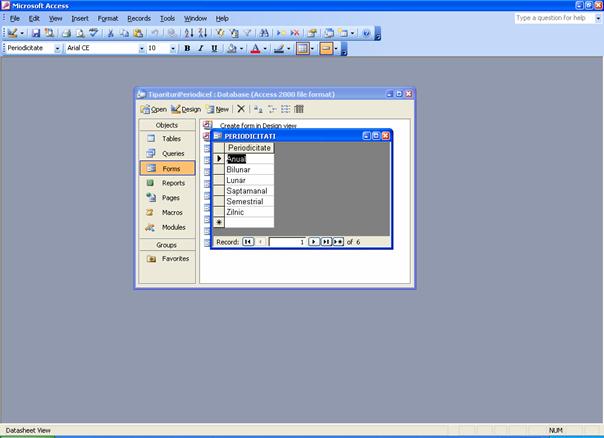

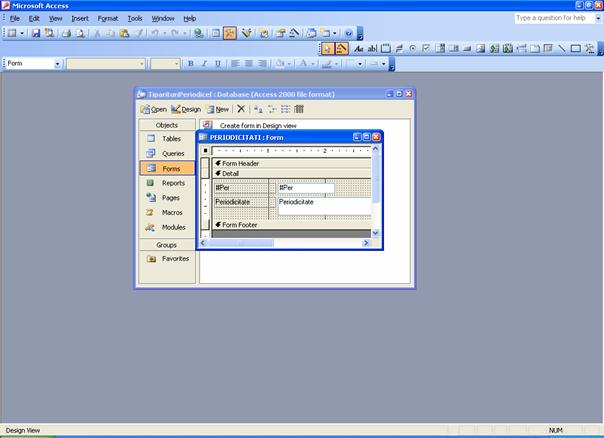

Fereastra corespunzatoare rezultata este urmatoarea:

Private Sub Form_AfterDelConfirm(Status As Integer)

If Status = acDeleteOK Then

On Error Resume Next

Forms!ZIAREREVISTE!Periodicitate.Requery

End If

End Sub

Private Sub Form_AfterUpdate()

On Error Resume Next

Forms!ZIAREREVISTE!Periodicitate.Requery

End Sub

Private Sub Form_BeforeDelConfirm(Cancel As Integer, Response As Integer)

Response = acDataErrContinue

End Sub

Private Sub Form_Delete(Cancel As Integer)

On Error GoTo err_point

If vbNo = MsgBox('Sigur doriti stergerea tipului ' & Me!Periodicitate & '?', _

vbQuestion + vbYesNo + vbDefaultButton2, _

'Confirmati sau infirmati cererea Dvs') Then

Cancel = True

End If

exit_point: Exit Sub

err_point: MsgBox Err.Description

End Sub

3.TIPOGRAFII

Fereastra corespunzatoare rezultata este urmatoarea:

Private Sub Form_AfterDelConfirm(Status As Integer)

If Status = acDeleteOK Then

On Error Resume Next

Forms!ZIAREREVISTE!Tipografie.Requery

End If

End Sub

Private Sub Form_AfterUpdate()

On Error Resume Next

Forms!ZIAREREVISTE!Tipografie.Requery

End Sub

Private Sub Form_BeforeDelConfirm(Cancel As Integer, Response As Integer)

Response = acDataErrContinue

End Sub

Private Sub Form_Delete(Cancel As Integer)

On Error GoTo err_point

If vbNo = MsgBox('Sigur doriti stergerea tipului ' & Me!Tipografie & '?', _

vbQuestion + vbYesNo + vbDefaultButton2, _

'Confirmati sau infirmati cererea Dvs') Then

Cancel = True

End If

exit_point: Exit Sub

err_point: MsgBox Err.Description

End Sub

4.PERSOANE

Fereastra corespunzatoare rezultata este urmatoarea:

Private Sub Form_AfterUpdate()

On Error Resume Next

Forms!SPONSORIZARI!Persoana.Requery

End Sub

Private Sub Form_Delete(Cancel As Integer)

On Error GoTo err_point

If vbNo = MsgBox('Sigur doriti stergerea persoanei ' & Me!Nume & ' ' & Me!Prenume & '?', vbQuestion + vbYesNo + vbDefaultButton2, 'Confirmati sau infirmati cererea Dvs') Then

Cancel = True

End If

exit_point: Exit Sub

err_point: MsgBox Err.Description

End Sub

Private Sub Form_BeforeDelConfirm(Cancel As Integer, Response As Integer)

Response = acDataErrContinue

End Sub

Private Sub Form_AfterDelConfirm(Status As Integer)

If Status = acDeleteOK Then

On Error Resume Next

Forms!SPONSORIZARI!Persoana.Requery

End If

End Sub

5.SPONSORIZARI

Fereastra corespunzatoare rezultata este urmatoarea:

Private Sub Form_Delete(Cancel As Integer)

On Error GoTo err_point

If vbNo = MsgBox('Sigur doriti stergerea sponsorizarii ziarului/revistei ''' _

& DLookup('Nume', 'ZIARE/REVISTE', 'IdZR=' & Me!Ziar / RevistaSpons) _

& ''' de catre persoana ' _

& DLookup('Persoana', 'PERSOANE', 'IdP=' & Me!Persona) & '?', _

vbQuestion + vbYesNo + vbDefaultButton2, _

'Confirmati sau infirmati cererea Dvs') Then

Cancel = True

End If

exit_point: Exit Sub

err_point: MsgBox Err.Description

End Sub

Private Sub Form_BeforeDelConfirm(Cancel As Integer, Response As Integer)

Response = acDataErrContinue

End Sub

6.6 Proiectarea si implementarea formei principale ZIARE/REVISTE

Formele proiectate si implementate in subsectiunea anterioara permit uti­li­za­to­rilor actualizarea corecta si completa a datelor din bd a aplicatiei. Totusi ea nu ar fi si prie­te­noa­sa. Pentru aceasta, proiectam si implementam in aceasta sectiune o forma cen­trala de actualizare a datelor, care incearca sa satisfaca si acest deziderat ofe­rind in plus tab-uri cu subforme (pentru datele cele mai frecvent actua­li­za­te), butoane (pentru cele mai rar actualizate, dar si pentru raport si cele doua in­terogari frecvente, ca si pentru iesirea directa din aplicatie) si o lista de­ru­lan­ta pentru pozitionare rapida pe orice alta inregistrare dorita de utilizator.

Fiind multimea centrala in DE-A structurala, alegem ZIARE/REVISTE drept tabela pe care se bazeaza aceasta forma, ea va avea 2 tab-uri, fiecare din acestea oferind cate una din subformele SPONSORIZARI si extensii viitoare.

ZIARE/REVISTE poate fi pentru inceput proiectata cu ajutorul ma­gi­cia­nu­lui de forme, alegand formatul Columnar. Apoi ascundem controlul #ZR (stergandu-i eticheta si setand proprietatile Visible=No, iar TabStop= No), aranjam coloanele sale astfel incat sa ocupe cat mai putin spatiu din an­te­tul formei si setam in mod standard proprietatile acestei forme ce va afisa emi­siunile una cate una :

(AllowDatasheetView=No,AllowPivotTableView=No, AllowPivotChartView=No, RecordSelectors=No, DividingLines=No).

6.6.1 Lista derulanta pentru navigare rapida intre emisiuni

Pentru pozitionare rapida pe orice alt Ziar/revista, alegem din Toolbox op­tiu­nea Combobox si, cu ajutorul magicianului de liste derulante (caruia ii cerem a treia optiune: Find a record on my form based on a value I selected in my com­bobox, iar apoi, drept coloane, doar #ZR si Nume), plasam in coltul din dreapta sus al formei o lista derulanta numita AltZiar; pen­­tru ca utilizatorul sa nu faca confuzie intre ea si controlul Nume, o coloram in albastru inchis si ii afisam datele italic si bold; apoi, re­de­nu­mim controlul ( in AltZiar), dar si me­to­da automat generata pentru sincronizare (din Combon_AfterUpdate in AltZiar_AfterUpdate), precum si referirea la control in corpul ei; noua metoda rezultata este urmatoarea:

Private Sub AltZiar_AfterUpdate()

' Find the record that matches the control.

Dim rs As Object

Set rs = Me.Recordset.Clone

rs.FindFirst '[#ZR] = ' & Str(Nz(Me![AltZiare], 0))

If Not rs.EOF Then Me.Bookmark = rs.Bookmark

End Sub

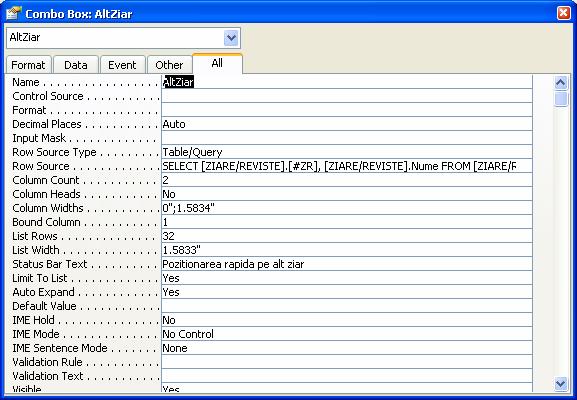

In fine, modificam proprietatile sale pentru a afisa datele crescator si a mari nu­­­marul de linii al listei derulante (de la 8 la macar 32), iar in StatusBarText si ControlTipText salvam textul „Pozitionare rapida pe alt ziar”:

6.6.2 Adaugarea tab-urilor si a sub-formelor legate

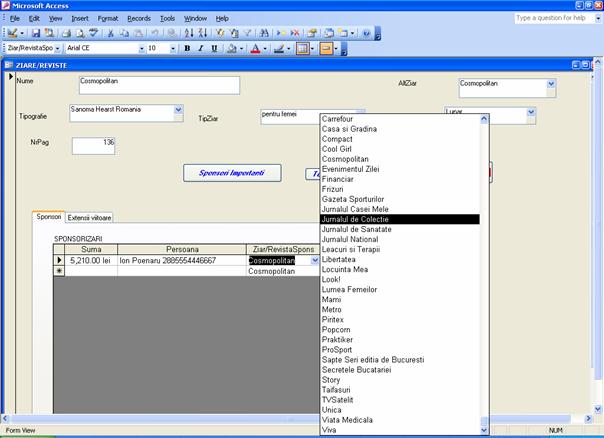

Revenind la modul de proiectare al formei, adaugam sub antet (tot din Tool­box), lasand o banda libera pentru butoane, un control de tip tab (caruia, la ce­le doua pagini automat generate, ii mai adaugam inca una); redenumim pa­ginile, in ordine, SPONSORIZARI si Extensii viitoare si le ma­rim dimensiunea pentru a ocupa cu ele intreg ecranul.

Selectand prima dintre ele si apoi iconita Subform/Subreport a meniului Tool­box, se ac­ti­veaza magicianul de legare a formelor: alegem forma SPONSORIZARI si acceptam optiunea implicita de legare a datelor intre cele doua for­me oferita de acesta si care corespunde legaturii intre cele doua tabele .

6.6.3 Adaugarea butoanelor

Similar, adaugam butoane pentru lansarea in executie a celor 2 interogari (ca­rora le vom interzice posibilitatea actualizarii datelor, prin inlocuirea para­me­­trului automat generat acEdit cu acReadOnly!) si a rapoartelor; clasa ZIARE/REVISTE se imbogateste astfel cu ur­ma­toa­rele noi me­to­de:

Private Sub SponsoriImportantiButton_Click()

On Error GoTo Err_SponsoriImportantiButton_Click

DoCmd.OpenQuery 'SponsoriImportantii', acNormal, acReadOnly

Exit_SponsoriImportantiButton_Click: Exit Sub

Err_SponsoriImportantiButton_Click: MsgBox Err.Description

End Sub

Private Sub TotalSponsPerZiarButton_Click()

On Error GoTo Err_TotalSponsPerZiarButton_Click

DoCmd.OpenQuery'TotalSponsorizariPerZiar/Revista',acNormal, acReadOnly

Exit_TotalSponsPerZiarButton_Click: Exit Sub

Err_TotalSponsPerZiarButton_Click: MsgBox Err.Description

End Sub

Private Sub SponsoriImportantiRaportButton_Click()

On Error GoTo Err_SponsoriImportantiRaportButton_Click

DoCmd.OpenReport 'SponsoriImportantii', acPreview

Exit_SponsoriImportantiRaportButton_Click: Exit Sub

Err_SponsoriImportantiRaportButton_Click: MsgBox Err.Description

End Sub

Private Sub TotalSponsorizariPerZiarRaportButton_Click()

On Error GoTo Err_TotalSponsorizariPerZiarRaportButton_Click

DoCmd.OpenReport 'TOTAL SPONSORIZARI per ZIARE/REVISTE', acPreview

Exit_TotalSponsorizariPerZiarRaportButton_Click: Exit Sub

Err_TotalSponsorizariPerZiarRaportButton_Click: MsgBox Err.Description

End Sub

Deoarece utilizatorii ar putea avea nevoie sa faca calcule aritmetice pentru spon­sorizari (altele decat totalul per emisiune) si pentru a nu-i obliga sa pa­ra­seasca forma si sa caute calculatorul sistemului de operare, am adaugat si un buton care sa apeleze acest calculator:

Private Sub CalcButton_Click()

On Error GoTo Err_CalcButton_Click

Dim stAppName As String

stAppName = 'C:WINDOWSsystem32calc.exe'

Call Shell(stAppName, 1)

Exit_CalcButton_Click: Exit Sub

Err_CalcButton_Click: MsgBox Err.Description

End Sub

In fine, pentru a permite utilizatorilor sa si termine lucrul cu aplicatia direct din aceasta forma (fara a se mai intoarce in meniu), adaugam si un buton de stop si metoda sa corespunzatoare:

Private Sub StopButton_Click()

On Error GoTo Err_StopButton_Click

If vbYes = MsgBox('Sigur doriti terminarea lucrului cu aplicatia si ' _

& 'inchiderea ei?', vbQuestion + vbYesNo + vbDefaultButton2, _

'Confirmati sau infirmati comanda Dvs') Then

DoCmd.Quit

End If

Exit_StopButton_Click: Exit Sub

Err_StopButton_Click: MsgBox Err.Description

End Sub

6.7Arhitectura meniului arborescent

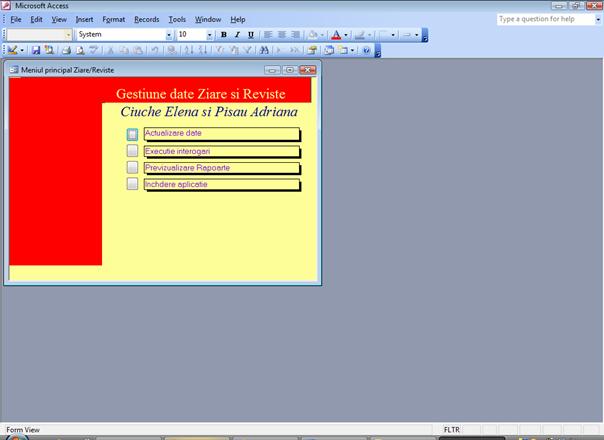

Pe nivelul sau radacina, oferim utilizatorilor optiunile de actualizare date, executie interogari, previzualizari rapoarte si terminare a aplicatiei:

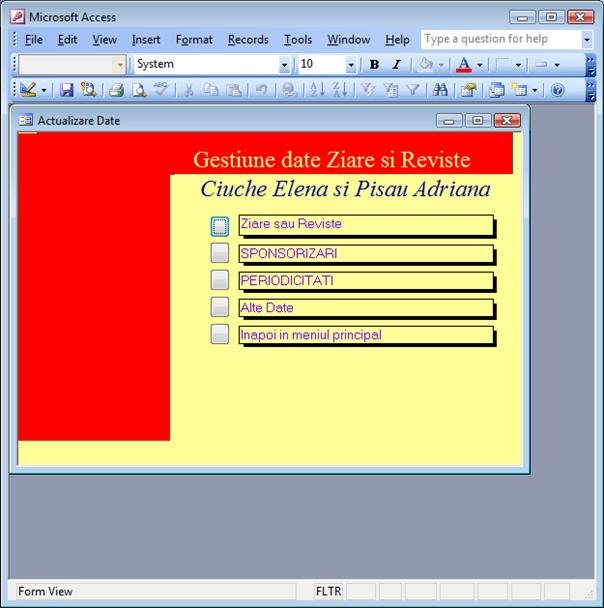

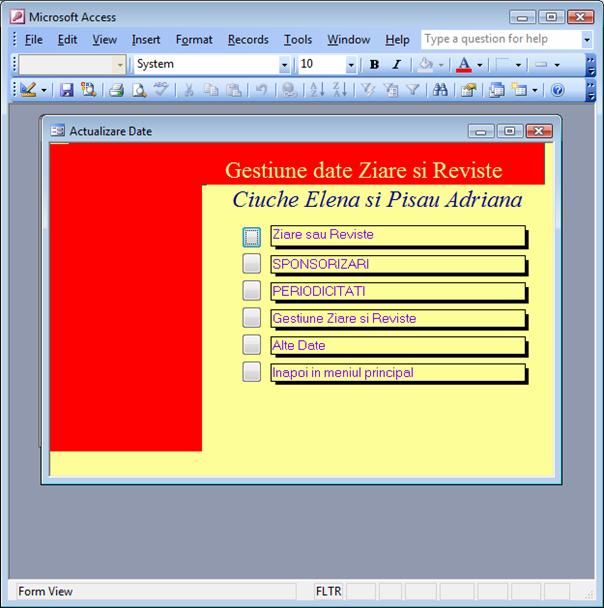

Pe nivelul actualizarii datelor, oferim formele Ziare sau Reviste, PERIODICITATI, SPONSORIZARI (pen­tru datele cel mai frecvent modificabile), precum si salt pe un nivel ierarhic in­ferior pentru posibilitatea actualizarii restului datelor:

Pe nivelul actualizarii datelor mai rar modificabile, oferim formele Ziare/Reviste, TI­PURI ZIARE sau REVISTE si TIPOGRAFII:

Pe nivelul interogarilor, oferim, desigur, cele doua interogari (SponsoriImpor­tanti si TotalSponsorizariPerZiar/Revista); pen­­tru simplitate, construim pentru fiecare dintre ele (cu ajutorul ma­gi­cia­nu­lui de forme) cate o forma tabulara omonima; pentru a le oferi doar in citire si cat mai rapid cu putinta, trebuie ca fiecareia dintre ele sa-i setam corect ur­ma­toarele proprietati (din tab-ul Properties/Form/Data):

• AllowEdits=No
• AllowDeletions=No
• AllowAdditions=No
• RecordsetType=Snapshot
• RecordLocks=NoLocks

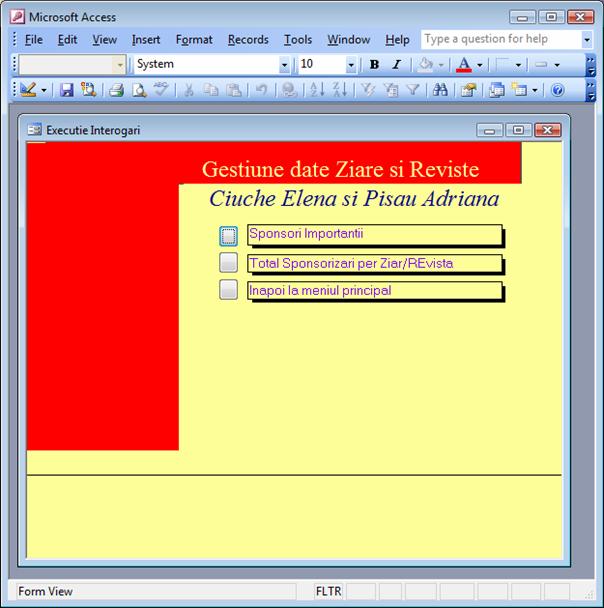

Nivelul meniului dedicat interogarilor rezulta astfel:

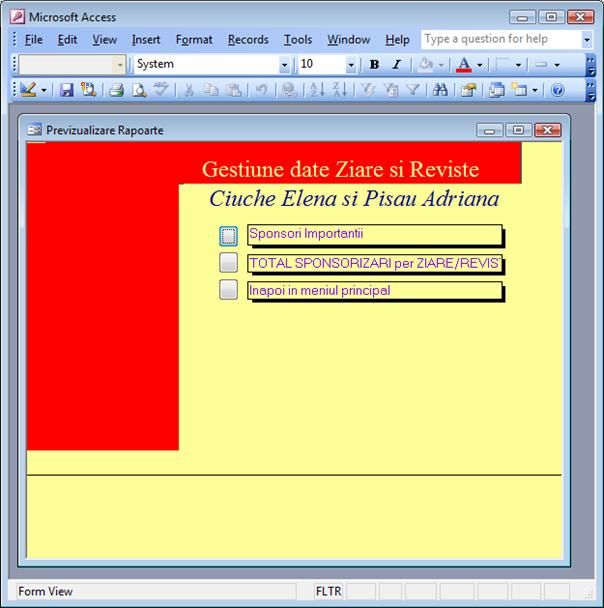

Desigur, pe nivelul rapoartelor oferim cele doua rapoarte disponibile:

Cap. VII. Concluzii

Am ales arbitrar subuniversul Tiparituri periodice in Bucuresti, pentru care am stabilit in­formal multimile de obiecte, proprietatile acestora, restrictiile ce le gu­ver­nea­za (considerate a fi singurele de interes), precum si trei interogari si un ra­port (plauzibile si folositoare) pe care utilizatorii unei aplicatii de bd pen­tru asistenta gestionarii acestui subunivers le-ar dori.

Am analizat subuniversul ales si am proiectat bd conceptuala necesara pe trei niveluri de abstractizare: diagrame entitati-asociatii, matematic si re­la­tio­nal. Am implementat schema relationala obtinuta in Access 2003, obtinand bd TiparituriPeriodice.mdb.mdb.

Bibliografie

1. Christian Mancas – Not de curs

2. Christian Mancas – „Fundamente teoretice ale Modelului Relational al Da­telor”, Editura Ovidius University Press, Constanta, 2007, ISBN 978-973-614-407-3

3. Microsoft Corporation – Access 2003 Help
