Charts

Charts

4.1. Chart Wizard

Pentru a construi un grafic se selecteaza zona de interes si se apasa butonul de Chart wizard de pe bara.

Se urmaresc cei 4 pasi de costruire a unui grafic:

Step1 - Chart type - felul graficului

Step2 - Source data: definirea si denumirea seriilor (sunt pe coloane sau pe randuri)

Step3 - Chart options: grid lines, legend, data labels

Step4 - Chart location -

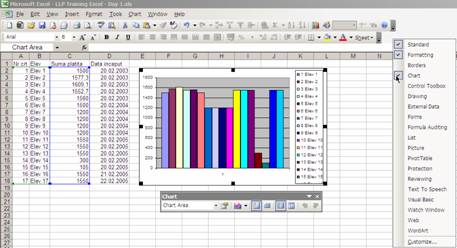

4.2. Chart Toolbar Commands

Pentru a activa chart tool bar se da click dreapta pe bara de instrumente si se bifeaza "chart"

Prin meniul Chart se poate modifica graficul, legenda graficului ... dupa preferinte. Pentru a micsora caracterele se selecteaza tot tabelul si de pe bara se poate alege o alta dimensiune a caracterelor.

4.3. Chart Values in Worksheet

Datele din tabel sunt legate de valorile afisate in grafic. Modificarea lor din grafic (prin click-and-drag) genereaza schimbarea datelor si in tabel.

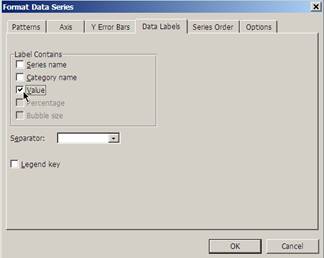

Se pot adauga si valori pe grafic prin bifarea campului Value din fereastra Format Data series.

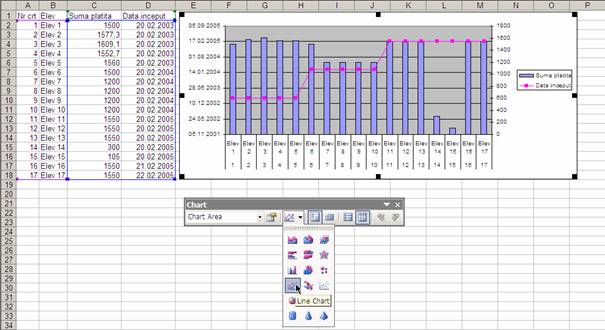

4.4. Build a secondary axis

Pentru a construi un grafic cu o axa principala si una secundara se selecteaza tabelul respectiv si se apasa butonul de Chart wizard de pe bara. Se completeaza cei 4 pasi. Se selecteaza seria secundara in grafic.

Din meniul Format se acceseaza Selected data series. De la tabul Axis se alege secondary series. Cu aceeasi serie selectata se face chart de tip line din Chart toolbar.

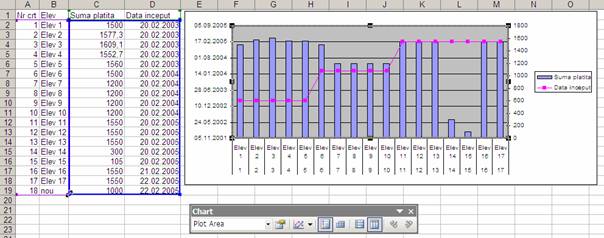

4.5. Extend Reduce Ranges

Pentru a adauga valori in grafic si in tabel se adauga valorile noi si se extinde zona prin click-and-drag.
