DISPOZITIVE DE PRINDERE AL SARCINILOR - AUTOMACARALE

DISPOZITIVE DE PRINDERE AL SARCINILOR - AUTOMACARALE

1. Carlige

2. Graifere

3. Electromagneti

4. Traverse

5. Bene, cupe, buncare

6. Clesti si papuci cu autostrangere

7. Containere

8. Cabluri si lanturi de legare a sarcinilor

Pentru a manipula sarinile, automacaralele sunt prevazute cu organe de prindere care fac parte direct din automacara sau sunt detasabile din carlig.

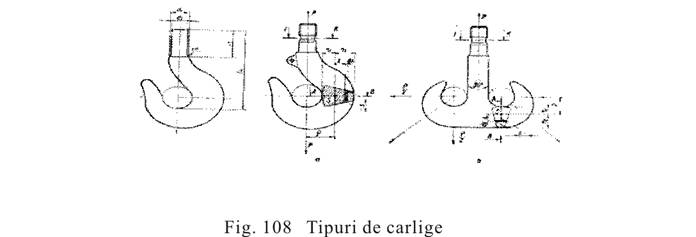

5.1 Carligele

Carligele sunt cele mai utilizate organe de prindere a sarcinilor.

Clasificare:

a) dupa forma:

- simple

- duble

- lamelare simple

- lamelare duble

b) dupa tehnologia de executie:

- forjate

- lamelare

Carlige forjate

Carligele forjate echipeaza macaralele de uz general. Sunt executate din urmatoarele marci de oteluri: OLC 25, OLC 35, 25 MoC11, 33MoC11. Ele sunt reglementate de standarde.

Parti componente:

- tija filetata

- corpul

- saua

- varful

- siguranta pentru carlig

5.1.2 Carlige lamelare

Se utilizeaza la automacaralele speciale pentru sarcini mari. Executia carligelor lamelare este greoaie si se pierde mult material la debitarea tablelor. Fixarea pachetului de lamele se face prin nituri, iar in saua carligului se fixeaza o piesa din

tabla pentru evitarea uzurii lamelelor si deteriorarea elementelor de legare in carlig.

Scoaterea din uz a carligelor se face cand:

- prezinta uzuri in zona saii

- ciocul carligului este deschis

- se constata fisuri

- filetul este uzat sau deformat

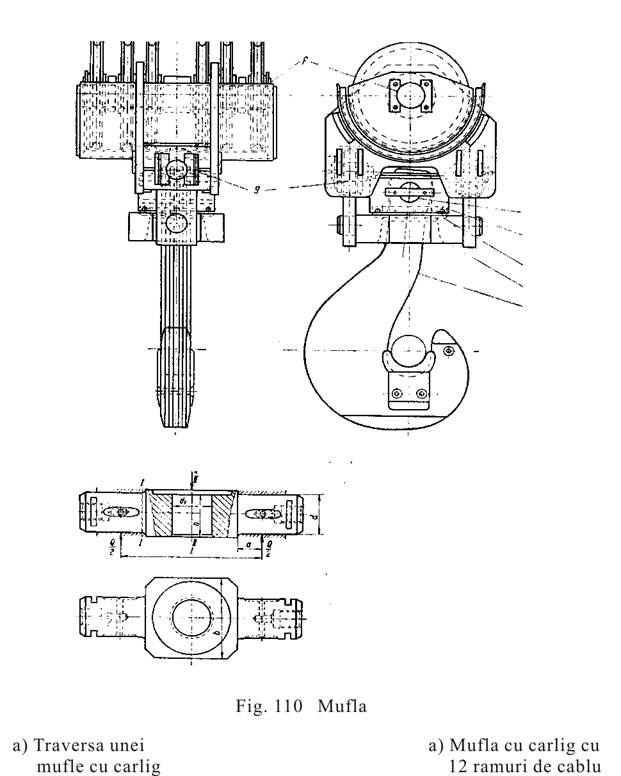

5.1.3 Muflele cu carlig

Este un ansamblu de piese suspendat in cabluri in care se monteaza carligul. Se compune din:

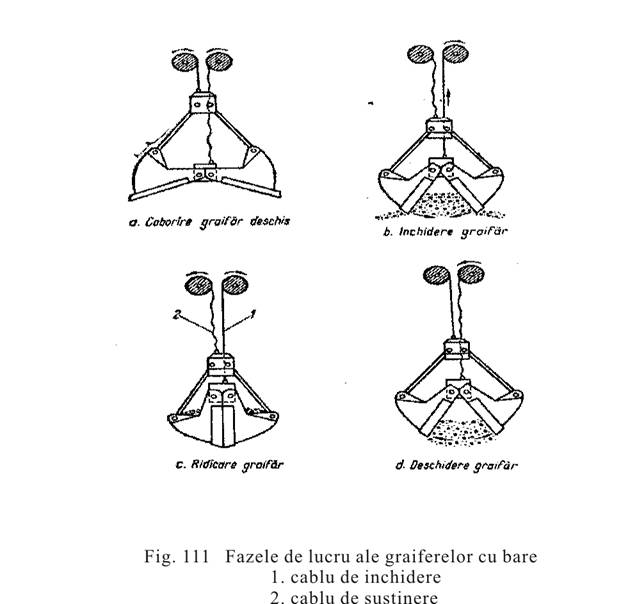

5.2 Graifere

Clasificare:

a) cu cupe - pentru manipularea materialelor in vrac

b) cu gheare - pentru manipularea deseurilor de fier, precum si a unor sarcini

cilindrice (tevi, busteni)

Actionarea graiferelor se face din cabluri, cazul general, sau prin mecanisme sau instalatii hidraulice si pneumatice. In cazul actionarii prin cabluri instalatia trebuie sa posede doua mecanisme pentru infasurarea cablului. Deschiderea graiferului se face prin greutatea proprie a cupelor.

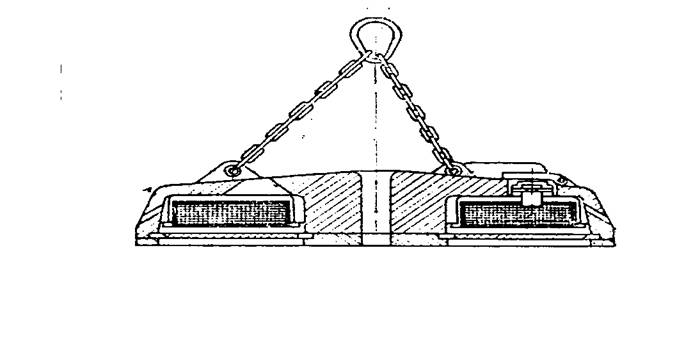

Fig. 113 Electromagnet de sarcina

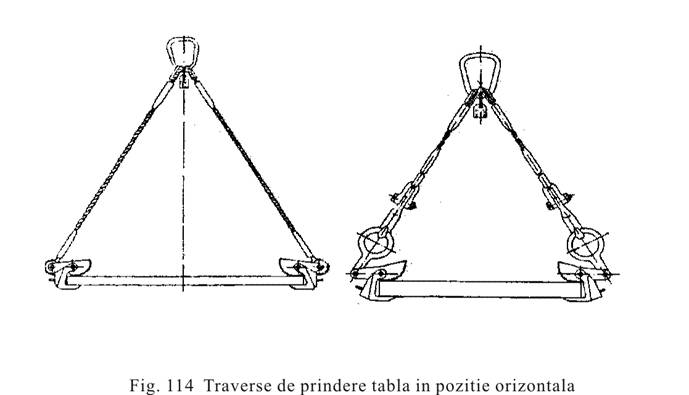

5.3 Traverse

Sunt dispozitive cu ajutorul carora se efectueaza prinderea sarcinilor de dimensiuni mari, care nu pot fi prinse in carlig. Traversele se mai folosesc la ridicarea unei sarcini cu doua automacarale. In general traversele sunt detasabile din carligul automacaralei, dar sunt situatii in care automacaralele sunt dotate cu traverse ca dispozitiv de prindere.

5.4 Bene, cupe, buncare

Se folosesc pentru transportul materialelor in vrac.

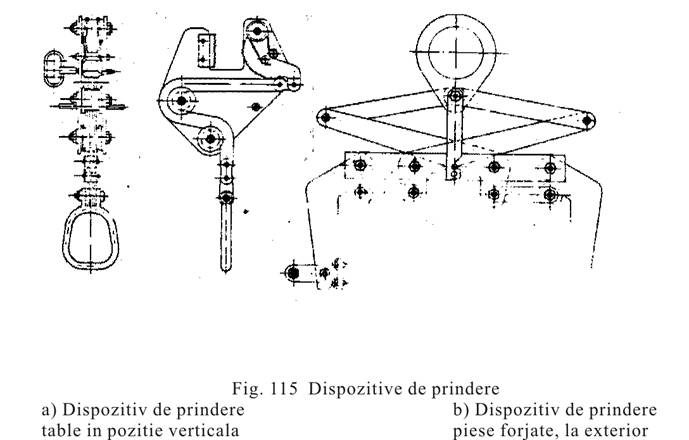

5.5 Clesti si papuci cu autostrangere

Se folosesc pentru table, profile sau alte sarcini pentru care au fost construiti

5.8 Containere

Sunt constructii metalice inchise pentru marfuri foarte diverse.

5.9 Cabluri si lanturi de legare a sarcinilor

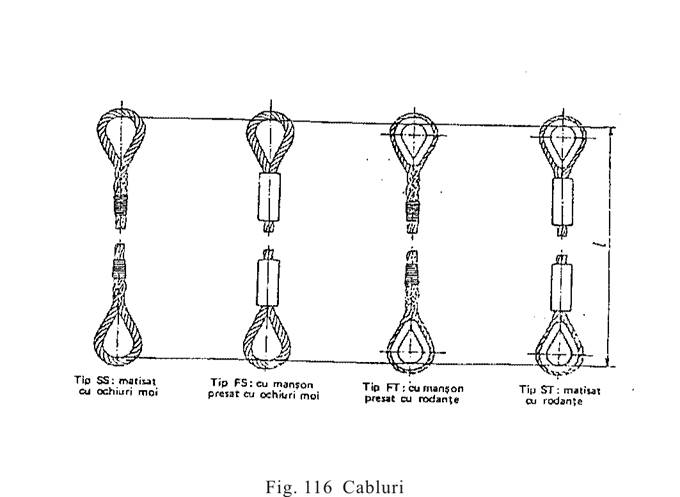

5.9.1 Cabluri de legare a sarcinilor

Se executa conform STAS 8057-79. La darea in exploatare se incearca static cu suprasarcina de 100%. Imbinarea capetelor de cablu in vederea realizarii cablurilor de legare se executa de regula prin matisare. In cazul in care sunt indeplinite conditii tehnologice de fabricatie se pot executa imbinari de cabluri de legare prin presare in manson de aluminiu conform STAS 8057-79.

5.9.2 Lanturi de legare a sarcinilor

Se executa conform STAS 1790-67. La darea in exploatare se incearca la fel ca si cablurile.

5.9.3 Marcarea cablurilor si lanturilor

Se face pe tuburi sau placute prin poansonare cu urmatoarele date:

- marca intreprinderii producatoare

- capacitatea de ridicare nominala

- semnul organului de control

- numarul de evidenta al cablului

Celelalte organe si dispozitive de prindere a sarcinii se marcheaza direct pe elementele sale, prin poansonare.
