Directivele Europene ATEX

tehnica mecanica


Directivele Europene ATEX


Directiva ATEX 94/9/CE.


Directiva Parlamentului European si a Consiliului Uniunii Europene ATEX 94/9/CE din 23 martie 1994 , o noua abordare, se refera la armonizarea legislatiei statelor membre cu privire la echipamentele si sistemele de protectie destinate utilizarii in atmosfere potential explozive .



Prevederile acestei directive vizeaza in special furnizorii de echipamente si se aplica, incepand cu iulie 2003, echipamentelor si sistemelor de protectie noi destinate utilizarii in atmosfere potential explozive. Sunt incluse in domeniul de aplicare al directivei si dispozitivele de siguranta, de control si de reglaj destinate utilizarii in afara atmosferelor potential explozive, dar care sunt necesare sau utile pentru buna functionare a echipamentelor si sistemelor de protectie in ceea ce priveste riscul de explozie.


Principalele defini# 737e43h 5;ii introduse de aceasta directiva se refera la echipamente si sisteme de protectie, la atmosfera exploziva si potential exploziva, grupuri si categorii de echipamente, dupa cum urmeaza:


o      echipament inseamna masini, aparate, dispozitive fixe sau mobile, componente si instrumente de control si sisteme de detectare sau prevenire care, separat sau impreuna, sunt destinate generarii, transferului, stocarii, masurarii, controlului si conversiei energiei si /sau prelucrarii materialului si care pot declansa o explozie prin propriile surse potentiale de aprindere;

o      sisteme de protectie inseamna dispozitive, altele decat componentele echipamentului definit mai sus, a caror functie este de a stopa imediat exploziile incipiente si /sau a limita extinderea unei explozii si care sunt introduse pe piata separat pentru a fi utilizate ca sisteme autonome;

o      componente inseamna orice piesa, esentiala pentru functionarea in conditii de siguranta a echipamentelor si sistemelor de protectie, dar care nu are o functie autonoma;

o      atmosfera exploziva este combinatia cu aerul, in conditii atmosferice, a substantelor inflamabile sub forma de gaze, vapori, aburi sau pulberi in care, dupa aprindere, combustia se propaga in intregul amestec nears;

o      atmosfera potential exploziva este o atmosfera care ar putea deveni exploziva datorita conditiilor locale si de functionare.




Sunt specificate in cadrul acestei directive doua mari grupe de echipamente:


grupa I de echipamente este denumirea ce se aplica echipamentelor destinate utilizarii in partile subterane ale minelor si in acele parti ale instalatiilor de suprafata ale acestor mine care ar putea fi expuse la gazul grizu si /sau la pulberi combustibile, si cuprinde doua categorii (M1 cuprinde echipamente si masini electrice ce pot asigura un nivel foarte inalt de protectie si M2 cuprinde echipamente si masini electrice ce pot asigura un nivel inalt de protectie);


prevenirea si protectia impotriva exploziei prin masuri tehnice si orga-

nizatorice corespunzatoare naturii operatiei, respectand, dupa caz, principiile de baza (prevenirea formarii mediilor explozive, evitarea aprinderii mediilor explozive si limitarea efectelor daunatoare ale unei explozii);

evaluarea riscurilor de explozie luand in considerare cel putin probabi-

litatea producerii si mentinerii mediilor explozive, probabilitatea existentei surselor de aprindere, a activarii acestora si a declansarii incendiului, instalatiile, substantele folosite, procesele si posibilele lor interactiuni, dimensiunile efectelor anticipate;

incadrarea corecta a zonelor cu pericol de explozie;

stabilirea categoriilor si sistemelor de protectie si a echipamentelor ce trebuie folosite in fiecare zona;

instalarea materialelor (echipamentelor) in conformitate cu Directiva

94/9/CE.




Clasificarea zonelor cu pericol de explozie:


Zona 0 – Un loc in care este prezent permanent sau pe perioade lungi ori frecvent un mediu exploziv format la contactul substantelor inflamabile sub forma de gaz, vapori sau ceata cu aerul.

Zona 1 – Un loc in care este probabil sa apara ocazional in stare de functionare normala un mediu exploziv format la contactul substantelor inflamabile sub forma de gaz, vapori sau ceata cu aerul.

Zona 2 – Un loc in care nu este probabil sa apara un mediu exploziv format la contactul substantelor inflamabile sub forma de gaz, vapori sau ceata cu aerul, dar, daca apare, persista doar o scurta perioada.

Zona 20 Un loc in care este prezent permanent sau pe perioade lungi sau frecvent un mediu exploziv sub forma de nor sau pulbere combustibila in aer.

Zona 21 – Un loc in care este posibil sa apara ocazional in stare de functionare normala un mediu exploziv sub forma de nor sau pulbere combustibila in aer.

Zona 22 Un loc in care nu este probabil sa apara un mediu exploziv sub forma de nor de pulbere combustibila in aer in stare de functionare normala, dar, daca apare, persista doar o scurta perioada.


Corelatia dintre categoriile de echipamente si zonele cu pericol de explozie este data in tabelul urmator:



Zona

Categoria de echipament

Observatii

Zona 0

Categoria 1


Echipamentul trebuie sa

fie adecvat naturii gazelor,

vaporilor, cetei sau pulbe-rilor din zona

Zona 20

Categoria 1

Zona 1



Categoria 1 sau 2

Zona 21

Categoria 1 sau 2

Zona 2

Categoria 1,2 sau 3

Zona 22

Categoria 1,2 sau 3

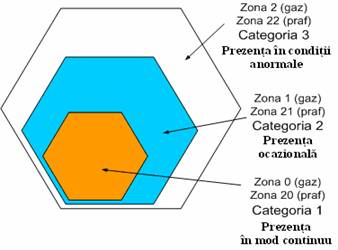

Fig. 3.3. Exemplificarea principalelor categorii de echipamente.



Pana la aparitia Directivelor ATEX ale Comunitatii Europene, instalarea echipamentelor electrice in medii potential explozive urmau o procedura relativ simpla, cerandu-se numai selectarea echipamentelor certificate pentru a functiona in asemenea zone. Implementare noilor Directive a schimbat perceptia proiectarii sistemelor si fabricarii masinilor electrice rotative, care acum devin o preocupare directa. Echipamentele de actionare trebuie sa respecte cerintele Directivelor, cum ar fi compatibilitatea tuturor echipamentelor instalate intr-un perimetru.

In acest sens a fost elaborat Ghidul Comitetului European al Constructorilor de Masini Electrice si Electronica de Putere (CEMEP) pentru aplicarea Directivelor ATEX. In acest ghid motorul asincron cu rotorul in scurtcircuit in constructie capsulare antideflagranta care face obiectul acestei lucrari se incadreaza in capitolul 4 - „ Motoare electrice in medii potential explozive ”.


Elementele specifice ale acestui tip de motor sunt urmatoarele:


Simbolistica: EEx dCapsulare antideflagranta tratata in standardele europene: EN 50018:2000 sau EN 60079-1:2004;

Echipament de categoria 2 putand fi instalat in domeniile zonelor 1 sau 2;

Temperaturile la care se refera sunt: T3, T4 si T5;

Temperatura suprafetelor este limitata pe partea exterioara a capsulei (carcasei).


Prefixul EEx indica faptul ca aparatele sau componentele sunt compatibile cu standardele europene – EN (Euro Norm), dar pe langa acest prefix mai exista si prefixul Ex care indica aparatele sau componentele compatibile cu standardele CEI (Comisia Electrotehnica Internationala). In ultima perioada prefixul de simbolizare al aparaturii electrice ce poate functiona in medii potential explozive s-a redus doar la termenul Ex

Clasele de temperaturi (T1, T2, T3, T4, T5, si T6) pentru suprafete sunt conform IEC 60079-20:2000. Temperatura maxima de suprafata este temperatura cea mai ridicata atinsa in serviciul de functionare in conditiile cele mai defavorabile (dar in limitele tolerantelor recunoscute) prin oricare parte sau suprafata a unei aparaturi electrice susceptibile de a provoca o aprindere a atmosferei explozive inconjuratoare.


Clasele de temperatura de suprafata conforme cu IEC 60079-20:2000:


Clasa de temperatura

Valoarea maximala, [oC]

T1


T2


T3


T4


T5


T6




Aceasta temperatura maxima de suprafata a aparaturii trebuie sa fie inferioara temperaturii minime de autoaprindere a amestecului exploziv considerat. In tabelul urmator s-a reprezentat aparatura electrica ce poate functiona in functie de temperatura de autoaprindere a gazelor sau vaporilor.







Temperatura de autoaprindere a gazelor sau vaporilor

Clasa de temperatura a aparaturii electrice

T1

(450°C)

T2

(300°C)

T3

(200°C)

T4

(135°C)

T5

(100°C)

T6

(85°C)



> 450°







> 300°







> 200°







> 135°







> 100°







> 85°








Legenda:



– reprezinta aparatura electrica ce poate fi folosita.


– reprezinta aparatura electrica ce nu poate fi folosita.
