Incercarea statica si dinamica a servovalvelor electrohidraulice

tehnica mecanica





















PATRASCU VLAD-ALEXANDRU


GRUPA. 8302b





Incercarea statica si dinamica a servovalvelor electrohidraulice






Incercarea statica si dinamica a servovalvelor electrohidraulice



Determinarea caracteristicii de regim stationar a unui amplificator electrohidraulic rapid cu reactie elastica


unde: Fc este forta de comanda hidraulica;

Fe - forta elastica dezvoltata de cele doua resoarte;

Fhs - forta hidrodinamica de regim stationar asupra sertarului.


unde Ac = d2/4, reprezinta aria de comanda a sertarului.

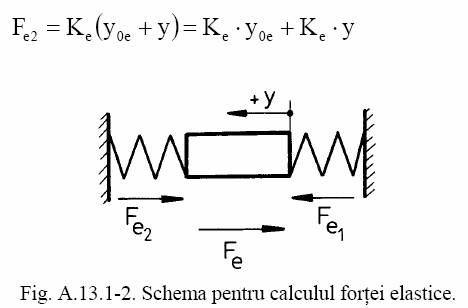

Pentru calculul rezultantei fortelor elastice (fig. A.13.1-2) se admite ca resoartele sunt simetrice īn pozitia neutra a sertarului. Īn cazul deplasarii acestuia cu distanta y, fortele elastice devin:








Forta rezultanta este:

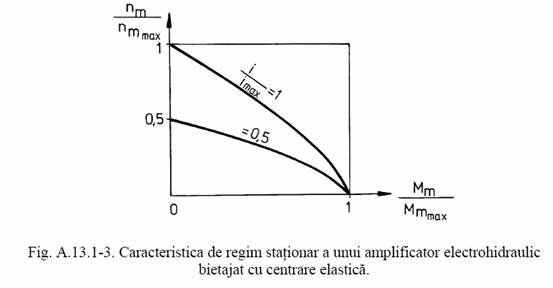

Īn coordonate adimensionale, caracteristica amplificatorului si motorului are forma din figura A.13.1-3. Debitul amplificatorului variaza practic liniar cu intensitatea curentului de comanda. Efectul fortei hidrodinamice poate fi atenuat prin utilizarea unor resoarte foarte rigide.
