Introducere (Comenzi de asamblare II)

tehnica mecanica





Introducere (Comenzi de asamblare II)

Aceasta lucrare de laborator are ca scop studierea modalitatilor prin care se realizeaza asamblarile prin metoda de proiectare "de jos īn sus". In cadrul acestei metode piesele componente se construiesc ca entitati individuale, urmānd ca īn cadrul ansamblului sa se stabileasca relatiile corespunzatoare dintre acestea.




Modelul propus pentru exercitiu este o menghină 939t1923j ; formata din zece elemente componente diferite, prezentata īn figura 9.1.

Fiecare componenta a asamblarii va fi colorata diferit pentru a se face o dife­ren­tie­re clara a acestora si pentru a se sublinia forma fiecarui element īn parte.

Elementele componente ale asamblarii sunt urmatoarele:

corpul menghinei (1 bucata),

corp alunecator (1 bucata),

tija de ghidare (1 bucata),

surub cu cap īnecat (4 bucati),

tablita de presare (2 bucati),

inel de strāngere (1 bucata),

tija māner (1 bucata),

nit (2 bucati)

bila māner (2 bucati),

colier (1 bucata).

Pentru realizarea asamblarii se vor folosi diferite moduri de alaturarea a componentelor:

coincident

concentric

paralel

tangent.

Piesele componente īmpreuna cu dimensiunile fiecareia sunt prezentate īn continuare:


A.     CORP ALUNECĂTOR
















4. surub cu cap īnecat

urub cu cap īnecat


5) tablita de presare


6) inel de strāngere



7) tija māner

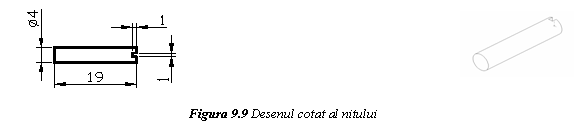

8) nit

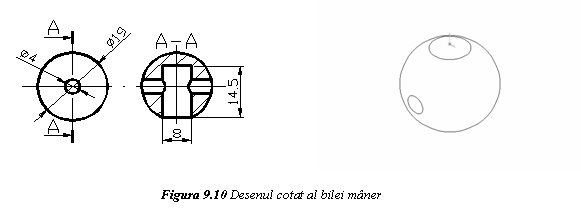

9) bila māner


10) colier


2. Asamblarea

Asamblarea menghinei se poate realiza īn doua modalitati:

Se realizeaza separat asamblarea corpului menghinei cu corpul alunecator si se insereaza īntr-o foaie de tip Assembly. Īn continuare se vor utiliza ca subansamble īn asamblarea finala;

Se realizeaza asamblarea prin adaugarea pe rānd a fiecarei piese componente īn parte si asezarea ei la locul potrivit. Nu are importanta ordinea īn care sunt introduse elementele īn asamblare atāt timp cāt alaturarea lor nu prezinta nereguli.

Pe lānga modalitate obisnuita de a alatura doua elemente mai exista si un mic ajutor din partea programului SolidWorks numit Smart Mates. Aceasta facilitate permite alaturarea a doua elemente folosind solutiile oferite de program. Īn cazul īn care solutiile date corespund intentiilor de asamblare, acestea pot fi validate. Optiunea Smart Mates poate fi apelata de la butonul


Pentru a exemplifica folosirea acestei facilitati se vor asambla tija māner cu tija de ghidare.

Se insereaza aceste doua elemente īntr-o foaie de tip assembly. Se activeaza butonul SmartMates dupa care se selecteaza printr-un dublu click fata, marginea sau muchia care va fi alaturata celuilalt element. Īn cazul de fata suprafata este cilindrica. Se prinde elementul de asamblat si se trage īn zona unde trebuie asezat. Programul va oferi mai multe variante din care se alege cea convenabila. Īn momentul īn care calculatorul gaseste o varianta posibila se va schimba modul de afisare al cursorului. La dublu click, cursorul va fi de forma unei agrafe de birou iar la gasirea unei solutii posibile acesta se schimba.

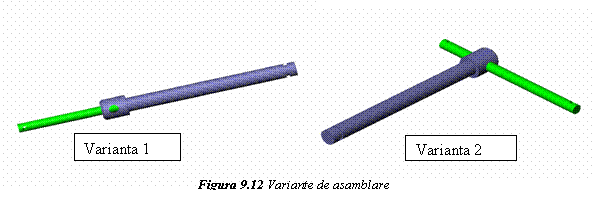

Dintre aceste doua variante, varianta aleasa si totodata cea corecta este varianta 2.

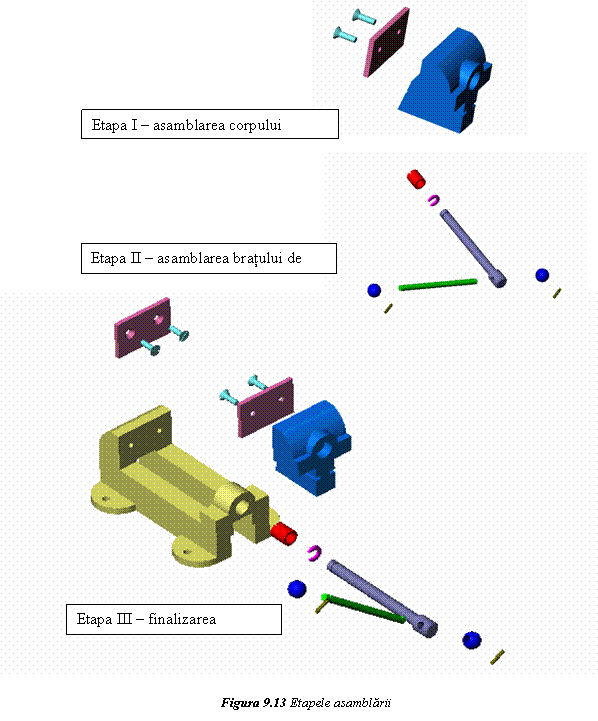

Modul de asamblare a elementelor menghinei este prezentat īn imaginile urmatoare:












COMENZI NOI

1. SmartMates - ofera solutii posibile de asamblare
