PREGATIREA PENTRU MASURATORI

tehnica mecanica




PREGATIREA PENTRU MASURATORI

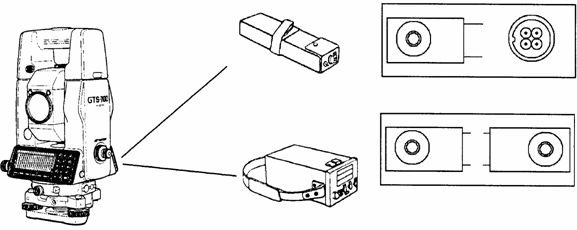

Conectarea bateriei

(nu este necesara daca se foloseste Bateria maner BT-30Q )

l         Pachetul de baterii BT-3Q

SE foloseste cablul , PC-5 .

l         Bateria de mare capacitate BT-3L

Se foloseste cordonul PC-6 .




Punerea Instrumentului in Statie


1.Montati trepiedul

Mai intai, desfaceti picioarele trepiedului si fixati-l din suruburi intr-o pozitie optima pentru masurare.


2.Atasati instrumentul pe trepied

Asezati cu grija aparatul pe trepied si strangeti surubul de fixare .


3.Calati grosier utilizind nivela sferica

Rotiti din doua dintre suruburile de calare A, B pana cand aduceti bula pe directia perpendiculara celui de-al treilea surub de calare C.

Rotiti din surubul de calare C pana cand aduceti bula in interiorul marcii circulare a acesteia.

4. Calati fin utilizind nivela torica

Rotiti instrumentul in plan orizontal si pozitionati nivela torica pe directia suruburilor de calare A si B, apoi aduceti bula de nivel intre reperele nivelei torice prin rotirea suruburilor A si B


Rotiti instrumentul cu 90 (100g) in jurul axei verticale aducind nivela torica pe directia surubului de calare C apoi centrati din nou bula din acest surub.


Repetati procedura pana cand centrarea bulei nivelei torice este realizata pe toate directiile.



5.Centrarea utilizind Dispozitivul de Centrare Optica

Ajustati ocularul dispozitivului pentru ochiul dumneavoastra.

Slabiti surubul de fixare pe trepied si miscati aparatul in planul sau pentru al aduce pe punct, apoi strangeti la loc surubul de fixare. Miscarea aparatului pe trepied se va face foarte atent si cat se poate de fin, cu evitarea miscarilor de rotatie si cat se poate prin miscari de tran 535f56f slatie.



6.Calarea completa a instrumentului

Calati aparatul la fel ca in pasul 4. Rotiti instrumentul si verificati calarea pe toate directiile.Verificati apoi centrarea si strangeti definitiv surubul de fixare al trepiedului.



Butonul de aprindere ON


Asigurati-va ca aparatul este calat.

Apasati butonul de aprindere ON.

Ecranul se initializeaza pentru doua secunde si arata pictograma pentru setarea zero.    Rotiti luneta in plan vertical si aparatul in plan orizontal..




Rotiti luneta si instrumentul



Indicator baterie plina


Prog Std Mem Comm Adj Para


Meniul principal


l         Verificati indicatorul de baterie plina. Inlocuiti cu o baterie incarcata sau incarcati-o daca nivelul este scazut.. Referinte in Capitolul Indicator Baterie plina.".



Valoarea 0 este in apropierea inaltimii lunetei.setarea valorii 0, pentru unghiul vertical, se poate face prin rotirea lunetei ..






Indicatorul de baterie incarcata

Pilpiie

  Prog    Std Mem Comm Adj Para







Indicator de baterie incarcata






Se poate masura.







Bateria este terminata.Trebuie incarcata sau inlocuita.





Nu se poate masura.



Nota :


Prog Std Mem Comm Adj Para



SETAREA PARAMETRILOR

Parametrii setati se pastreaza chiar daca aparatul este inchis

(Referinte in Cap 7 SETAREA PARAMETRILOR



Acest mod se foloseste pentru verificare si modificare.

l   Corectiile de compensare a erorilor sistematice

l   Afisarea valoarea erorilor sistematice

l   Setarea datei si a timpului

l   Setarea valorii constantei instrumentului

(Referinte in Cap 8 Verificare si rectificare

MOD DE COMUNICARE

Acest mod este folosit in urmatoarele cazuri:

l   Setarea modului de comicare cu un instrument extern

l   Intrarea/iesirea fisierelor de date

l   Incarcarea programelor aplicative

(Referinte in Cap 6 MOD DE COMUNICARE



MODUL DE ORGANIZARE AL MEMORIEI

Acest mod este folosit in urmatoarele cazuri:

l   Afisarea fisierelor memorate

l   Protectia/Stergerea/Redenumirea/Copierea fisierelor

l   Initierea unui card sau a unui fisier.

(Referinte in Cap 5 MODUL DE ORGANIZARE AL MEMORIEI


MASURATORI STANDARD

Acest mod este folosit in urmatoarele cazuri:

l   Masurarea unghiurilor l Masurarea distantelor

l   Masurarea coordonatelor

(Referinte in Cap 3 MASURATORI STANDARD


MODUL PROGRAM ( EXECUTAREA MASURATORILOR )

. Acest mod este folosit in urmatoarele cazuri:

1. Setarea orientarii de plecare

2. Inregistrarea coordonatelor (STORE-NEZ)

3. Cvontrolul masuratorilor de altitudine

4. Lipsa unei linii de masuratoare

5. Repetarea masuratorilor unghiulare

(Referinte in Cap 4 MODUL PROGRAM


Corectarea calarii


l

l         GTS-710 compenseaza erorile de citire orizontale cit si cele zenitale datorate inclinarii axelor pe directiile X si Y. .

l         Referinte in APPENDIX 1 "Dual Axis Compensation".




Cind aparatul este dezaxat (decalat)




Calati din suruburi .

Dupa calare ecranul revine la modul precedent.



l         Afisarea unghiului vertical sau orizontal nu este sigura in cazul in care pozitia instrumentului nu este bine fixata sau este vint puternic .In acest caz se poate intrerupe controlul automat al calarii.Pentru setarea ON/OFF, de determinare a corectiei de inclinare referinte in pagina urmatoare sau la Capitolul 7 "Modul de setare al parametrilor .

l       Setarea corectiei de inclinare (tilt Correction) din tastele functionale( Soft Key)

Procedura

Operatie


Afisare





Apasati F6 pentru selectarea pag. 2.



V : 87 55'45"5

HR : 180 44'12"5



SD HD NEZ 0SET HOLD P1



[F6]


HSET R/L V/% TILT P2





Apasati F4 .

[F4]


TILTON(V)




ON-1    ON-2 OFF ESC







Apasati [F2](ON-2) .

[F2]






Apasati [F1] key.

[F1]



*1) Apasind tasta [F6](ESC) afisajul revine la modul precedent.

l     Acest mod de setare poate fi inlocuitcu cel din cap. 7".



Compensarea erorilor sistematice ale instrumentului

l         Ajustarea sau resetarea valorilor de compensare de mai sus ,a se vedea cap,8 VERIFICARE SI CORECTII".

l         Va da posibilitatea sa stopati aceste functii referinte cap. 7 sau cap. 8

Reluarea modului ON/OFF

(Memorizarea modului de masurare cind aparatul nu este alimentat.)


[F1]    [F2] Apasind [F1](OFF) sau [F2](ON) se selecteaza reluarea modului .


Nota:    Daca [F2](ON) este selectata,instrumentul trebuie sa fie calat inainte de realimentare (ON).Daca instrumentul nu este calat, doar rareori se poate seta ZERO SET.In acest caz calati si alimentati ( power ON) din nou.


Introducerea datelor numerice si alfanumerice

Procedura

Operatia


Ecran








Rename

Old name [TOPCON.DAT]

New name[ ]

Apasati tasta [F1](Alpha) sa intrati in modul caracter .

[F1]


Alpha SPC





Introducere litere *1)

introduce "H"

Mutati cursorul

Introduce "I"

introduce "L"



[F4]




Rename

Old name [TOPCON.DAT]

New name[HIL ]

Input""



Num SPC





Apasati tasta [F1](Num) pentru a intra modul numeric.

Iintroduceti"104"

[F1]



Rename

Old name [TOPCON.DAT]

New name[HIL104 ]




Alpha SPC





Apasati tasta [ENT] .

[ENT]



*1) Cind se introduce o litera cu aceeasi tasta consecutiv,apasati [F4]( ) pentru mutarea cursorului spre dreapta apoi apasati tasa alpha.
