Sudarea tps flexi cu mecanism oscilant

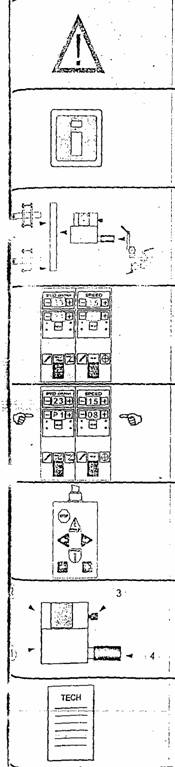

SUDAREA TPS FLEXI CU MECANISM OSCILANT

Masuri de precautie

Informatii

Montaj

Cartele de control

Programare

Telecomanda

Piese de schimb

Date tehnice

MASURI DE PRECAUTIE

SUDAREA SI DEBITAREA POT FI PERICULOASE ATAT PENTRU DVS. CAT SI PENTRU ALTII.

FITI ATENTI ATUNCI CAND SUDATI

RESPECTATI NORMELE DE SIGURANTA CARE SE BAZEAZA PE INDICATIILE PRIVIND MASURILE DE PRECAUTIE ALE PRODUCATORULUI.

ELECTROCUTARE – pune in pericol viata

Instalati si impamantati echipamentul de sudura

Nu atingeti partile conducatoare de curent sau electrozii cu mainile goale sau cu echipament de protectie umed

Izolati-va fata de pamant si piesa de lucru

Aveti grija ca pozitia dvs. de lucru sa fie sigura.

FUM SI GAZ – pot fi periculoase pentru sanatatea dvs.

Tineti fata departe de fumul de sudura

Ventilati si aspirati fumul de sudura si gazul din zona de lucru a dvs. si a altora

LUMINA DE SUDURA – poate leza ochii si pielea

Protejati ochii si corpul. Purtati masca de sudura, cu geam de sudura si echipament de protectie

Izolati-va de ceilalti din apropiere cu ecrane sau perdea corespunzatoare.

PERICOL DE INCENDIU – scanteile pot provaca incendiu

Asigurati-va ca nu se afla materiale inflamabile in apropierea locului de sudura

IN CAZ DE DEFECTE

Contactati personalul de service

CITITI INAINTE DE UTILIZARE

TPS-Flexi este un carucior motorizat cu deplasare pe sina pentru mecanizarea sudurii MIG/MAG. El poate fi utilizat atat orizontal, vertical si pe curburi pana la 717b14h Ψ1,5m.

Montarea, programarea si deservirea echipamentului se face rapid si simplu de catre o persoana. O masina completa, fara sina cantareste 7 kg.

Masina are o prate electronica de comanda pe baza de microprocesor in care se programeaza toti parametri mecanici si se actioneaza numai prin intermediul telecomenzii.

Partea electronica se va plasa la o distanta sigura fata de locul unde se sudeaza (ex. la sursa de curent)

Partea electronica are memorie pentru 3 programe pentru a facilita lucrul in locuri cu specificatii diferite sau imbinari mai mari, in mai multe straturi, cu parametri neegali.

Pe carucior se poate monta fie un mecanism glisant, fie un mecanism oscilant electric programabil. Ambele variante pot avea cap mobil. La mecanismul oscilant se poate monta un picior pentru oscilare la sudura de colt sau un maner de rasucire pentru oscilare orizontala la imbinari in cruce.

Sina se fixeaza cu jug magnetic sau cu vid. Pentru siguranta persoanei jugul magnetic este foarte puternic. La jugul cu vid se prevede un ejector la fiecare jug, astfel incat sa se cupleze presiunea aerului direct la acesta. Aceasta asigura celelalte juguri daca o cupa de aspiratie are scurgeri. Se pot livra cupe de aspiratie pentru temperaturi pana la 260⁰C.

Sina are lungime standard de 2,5 m.

Pentru curbura mai mica de 3 m se recomanda sa se roluiasca sina.

Mecanismul de oscilare oscileaza pe o linie de centru (linia 0). Linia 0 se poate deplasa inauntru/in afara pentru a regla fin oscilatia din imbinare. Aceasta se face cu tastele ← → . Deplasarea maxima este de 25 mm (± 12,5) in trepte de 0,25 mm. Afisajul care indica deplasarea are o scala este de la 00 la 99 cu 50 la mijloc. Cand se sudeaza cordoane, mecanismul se poate actiona si manual.

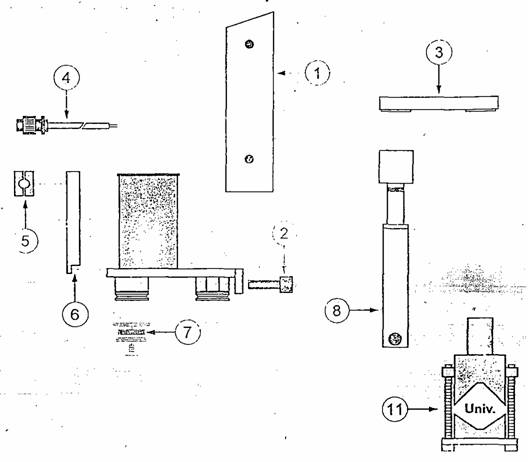

MONTAJ

Curatati/Montati jugul de fixare Ajustati sina paralel cu imbinarea

Montati caruciorul pe sina Stringeti suruburile de blocare

Montati suportul de pistol

Cuplati partea electronica de comanda Apasati pentru a regla linia 0

8.

Montati pistolul de sudura SIGURANTA – NU UITATI

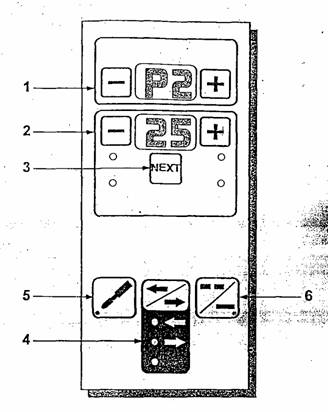

PANOUL FRONTAL – CARUCIOR DEPLASARE

1. Alegerea programului – partea electronica are memorie pentru 3 programe P1-P3
2. Viteza – programarea vitezei de sudura in cm/minut
3. Next – nu se foloseste
4. Directie – directie de deplasare; se stabileste la pornire la telecomanda
5. Sudare pornit/oprit – arata ca sursa de curent cuplata porneste / se opreste o data cu caruciorul de deplasare
6. Cursa rapida – oprit/pornit viteza maxima atunci cand caruciorul este in functiune si sudura este terminata.

SUDAREA CU MECANISM FLEXI

Vertical ascendent cap la cap

Pentru table 10-15 mm

Selecteaza programul P1 – pentru sudura radacinii pe placuta ceramica

parametri recomandati

derulator

v_sarma = 9-10 m/min (gradatia 5-5,2)

I_s = 160-180 A (grad 5,5)

U_s = 21 V

flexi

v_sudare = 36 cm/min

v_pendulare = 50 cm/min

latimea pendulare = 0,4-0,2 mm

timp stationare flanc stanga t_s = 0,4 s

timp stationare flanc dreapta t_d = 0,4 s

ATENTIE

SE VA CURATA SAMFRENUL PRIN POLIZARE DE GRIZURI, ZGURA, RUGINA

SE VA APLICA CENTRAT PLACUTA DE CERAMICA NUMAI PE TABLA LIPSITA DE UMEZEALA

ROSTUL DE PRELUCRARE VA AVEA <40-45⁰, LUFT 4-6 MM

NU SE ADMIT NEREGULARITATI ALE ROSTULUI DE SUDARE

Se va selecta programul P2 – pentru umplere rost

parametri recomandati

derulator

v_sarma = 11,5 m/min (gradatia 6,5)

I_s = 190-210 A (grad 6,8)

U_s = 22-23 V

flexi

v_sudare = 12-13 cm/min

v_pendulare = 26-30 cm/min

latimea pendulare = t mm (t = grosime tabla)

timp stationare flanc stanga t_s = 0,2 s

timp stationare flanc dreapta t_d = 0,2 s

Se va selecta programul P3 – pentru strat final (pentru table >= 12 mm)

parametri recomandati

derulator

v_sarma = 12 m/min (gradatia 6,5-7)

I_s = 200-220 A (grad 6,8-7,3)

U_s = 23-24 V

flexi

v_sudare = 12-15 cm/min

v_pendulare = 24-30 cm/min

latimea pendulare = t+2 mm (t = grosime tabla)

timp stationare flanc stanga t_s = 0,1-0,2 s

timp stationare flanc dreapta t_d = 0,1-0,2 s

Recomandari la sudarea automata cu Flexi:

se va sigura un spatiu de 500-600 mm intre bordaj si schela de lucru pentru accesul flexi intre nivelurile schelei

sina din aluminiu se va pozitiona la 200 mm de rostul de sudare pentru a evita supraincalzirea magnetilor (temp admisa maximum 70⁰C)

pistoletul se va pozitiona perpendicular pe table, 70-80⁰ inclinat cu calota in jos; calota la 10-12 mm de table

rostul de sudare trebuie sa fie constant cu <40-45⁰ si luft 4-6 mm (executat de preferinta tot cu flexi)

rostul trebuie sa fie lipsit de orice neregularitati de debitare, grinzuri, rugina, umezeala, ulei, vopsea

cuplarea se va prinde ferm de ochelari la interior pentru a evita deformarea in urma sudarii

se va urmari permanent centrajul pistoletului

intre straturi se recomanda polizarea pe marginea rostului pentru a indrepta “capcanele de zgura”

intre treceri se va lasa un timp de racire de cel putin 2 ore – pentru a evita supraincalzirea locala

desprinderea ochelarilor se va face numai dupa ce cordonul de sudura a fost detensionat si racit

in cazul in care nu exista un pistolet comandat prin flexi, se va porni mai intai pendularea si apoi sudarea de la butonul pistoletului; oprirea se va face in ordine inversa

se recomanda viteza de pendulare dubla fata de cea de sudare

in general se vor adopta regimuri usoare de sudare

TELECOMANDA

1 apasare – pornire in sus in afara sudurii; se tine inauntru 2 s – cursa rapida in sus

1 apasare – pornire in jos in afara sudurii; se tine inauntru 2 s – cursa rapida in jos

pornire in sus cu sudare – apasare de 2 ori repede

pornire in jos cu sudare – apasare de 2 ori repede

oprire

marire viteza de sudare atunci cand caruciorul se deplaseaza

reducerea vitezei de sudare atunci cand caruciorul se deplaseaza

deplasarea liniei 0 inauntru / in afara

latimea de oscilare mai mica / mai mare

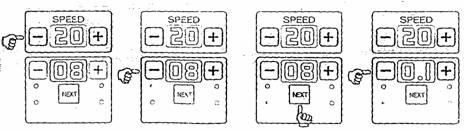

EXEMPLU DE PROGRAMARE

CARUCIORUL DE DEPLASARE

Alege programul P1-P3

Programul viteza de sudare in cm/min

MECANISMUL DE OSCILARE

Programeaza viteza de oscilare min = 01, max = 99%

Programeaza latimea de oscilare min = 01, max = 30

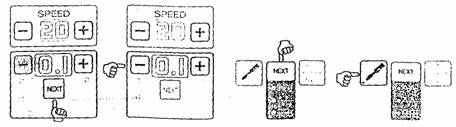

Apasa de 2 ori selectorul de meniuri

Programeaza timpul de mentinere partea stanga min = 0,0, max = 9,9

Apasa 1 data la selectorul de meniuri

Programeaza timpul de mentinere partea dreapta

Alege mostra de oscilare (in mod normal cea superioara)

Mecanism de oscilare oprit si pornit (LED-ul rosu)

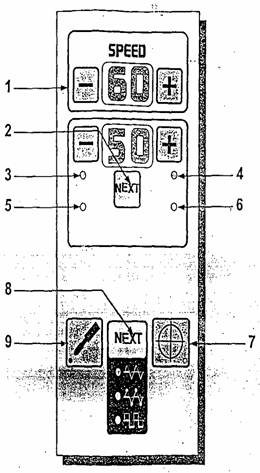

PANOU FRONTAL MECANISM DE OSCILARE

viteza de oscilare – 1% din maxim

next – schimbarea intre 4 meniuri pentru programarea miscarii de oscilatie; dioda luminiscenta verde indica alegerea meniului

latimea de oscilare – meniul 1 – se programeaza cu o impartire la 0,5 mm, adica astfel incat latimea totala de oscilare = valoarea afisata / 2

deplasare – meniul 2 – linia 0 pentru miscarea de oscilare se pioate deplasa ± 12,5 mm in trepte de 0,25 mm; afisajul indica deplasarea de la 00-99 unde 50 = mijloc, <50 = inauntru, >50 = in afara

timp de mentinere la stanga – meniu 3 – timp de mentinere in miscarea de oscilatie, punct exterior la stanga, de la 0 la 9,9 s

timp de mentinere la dreapta – meniu 4 – timp de mentinere in miscarea de oscilatie, punct exterior la dreapta, de la 0 la 9,9 s

linia 0 – reglare automata linia 0; trebuie de fiecare data cand se cupleaza tensiunea la echipament; dioda luminiscenta cu aprindere intermitenta indica acest lucru; dupa ce se stabileste linia 0, dioda se aprinde continuu

mostra de oscilare – alege intre 3 mostre de oscilare diferite

oscilare oprit / pornit – dioda luminiscenta rosie indica, adica mecanismul de oscilare oscileaza asa cum este programat; atunci cand aceasta se opreste, mecanismul de oscilare se poate deplasa ca un glisor cu motor

DEFECTE DE SUDARE
