VERIFICARI SI RECTIFICARI optice

tehnica mecanica


VERIFICARI SI RECTIFICARI optice

Verificarea si corectarea constantei instrumentale

Avem trei puncte de statie A,B si C coliniare, C intre A si B, distanta AB nedepasind 100m; se masoara distantele AB,AC si BC.




C



A



B




Constanta instrumentului=AC+CB-AB; masuratorile trebuiesc executate de citeva ori.


Daca apare o diferenta intre valoarea declarata a instrumentului si cea calculata, se studiaza capitolul 8.7 "Setarea constantei instrumentului"

Se masoara iar baza de etalonare si se compara cu valoarea instrumentului


Utilizind procedura de mai sus si daca valoarea obtinuta difera de cea declarata de producator cu 5 mm, contactati dealerul TOPCON.




Verificarea axelor optice

Se pozitioneaza instrumentul si prisma la o distanta de 2 m, fata in fata; instrumentul este pornit.


Prisma


















Se priveste prin ocular si se focuseaza prisma. Intersectia firelor reticulare se suprapune pe centrul prismei.

Prisma




Aparatul se seteaza in mod "masurare" si se porneste masuratoarea distantei.


Se priveste prin ocular si se focuseaza spotul de lumina rosie(intermitent) Daca centrul firelor reticulare este deplasat cu 1/5 din diametrul spotului rosu pe ambele directii, orizontala si verticala, atunci nu mai este nevoie de rectificare.



Nota:

Daca dispunerea firelor este inafara acestei valori, si ramine si dupa verificarea axei de vizare, instrumentul trebuie rectificat de personal calificat. Contactati dealerul TOPCON.



Spot de lumina rosie




Verificari/rectificari ale functiunilor teodolitelor

l         Puncte de rectificare

Inainte de executarea oricarei operatii care ar necesita utilizarea lunetei, trebuie sa se verifice ocularul.

Amintiti-va sa focusati exact, pentru eliminarea completa a paralaxei.

Executati rectificarile in ordinea numerelor, deoarece rectificarile sunt dependente una de cealalta. Rectificarile executate in ordine aleatoare isi pot anula reciproc influenta.

Intotdeauna la terminarea unei rectificari stringeti bine suruburile, dar nu exagerat-pentru a nu toci filetul.

Atentie, intotdeuna stringeti in directia de tensionare a surubului!

Stringeti suficient suruburile de fixare in timpul executarii operatiilor de rectificare.

Repetati operatiile de verificare intotdeauna dupa o rectificare 21321i89v executata, pentru a vedea rezultatele.


l         Observatii despre trepied

Daca un surub de calare nu este bine strins sau vizarea este instabila datorita jocului surubului de calare, rectificarea se poate face cu ajutorul suruburilor de rectificare, in doua locuri, prin stringere cu o surubelnita

Daca exista un joc intre suruburile de calare si ambaza, se slabeste surubul inelului de fixare si se stringe cu un ac de rectificare, pina cind este in pozitie corecta. Se restringe surubul inelului pentru finalizarea operatiei



8.3.1 Verificarea si rectificarea nivelei torice


Rectificarea nivelei torice este necesara daca directricea nivelei nu este perpendiculara pe axa verticala.

Verificare

Se aseaza nivela torica pe directia a doua suruburi de calare, A si B. Utilizind aceste doua suruburi se aduce bula in centrul nivelei torice.

Se roteste instrumentul cu 180 sau 200g in jurul axei verticale si se verifica dispunerea bulei in torul nivelei. Daca bula este deplasata, atunci ea trebuie rectificata.

/200g



Surub de calare A



Surub de calare B



Nivela torica



l         Rectificare

Jumatate din distanta este redusa din suruburile de rectificare ale nivelei, cu ajutorul acului de rectificare.

Cealalta jumatate se reduce din suruburile de calare.

Se roteste instrumentul cu 180 sau 200g in jurul axei verticale si se verifica miscarea bulei. Daca bula este deplasata atunci se repeta rectificarea.


Surub de rectificare a nivelei torice



Jumatate din deplasare



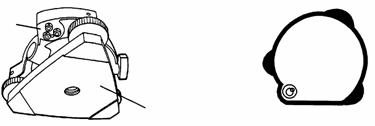

8.3.2 Verificarea si rectificarea nivelei sferice

Verificare

Se executa calarea instrumentulti cu nivela torica. Daca bula nivelei sferice este centrata corect, atunci nu se cere rectificare. In celelalte cazuri se procedeaza astfel:


Rectificare

Se aduce bula in cercul nivelei sferice cu ajutorul suruburilor de rectificare, suruburi ce se afla sub nivela; operatia se executa cu acul de rectificat.

Suruburi de rectificare



8.3.3 Rectificarea firului reticular vertical

Montati aparatul pe trepied si calati cu atentie.

Fixati firul reticular pe un punct bine definit A, la o distanta de cel putin, 50 metri ( 160ft.) .

Apoi "plonjati" luneta in planul vertical utilizand surubul de fina miscare urmarind daca punctul se mentine in lungul lungimii firului reticular vertical.


Daca punctul se mentine in lungul firului reticular vertical, inseamna ca acesta este perpendicular pe axa oriizontala a lunetei ( nu este necesara rectificarea ).

Daca punctul nu se mentine in lungul firului reticular vertical, se va vace rectificarea placii firelor reticulare.

l         Rectificarea

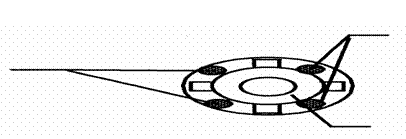

Desurubati mansonul protector al firelor reticulare, rotind in sens invers acelor de ceasornic. Veti vedea patru sectiuni cu suruburi incastrate in ocular.


ocular




Sectiuni cu suruburi in ocular




Sectiuni cu suruburi in ocular




Slabiti toate cele patru suruburi in lacasul lor (este bine sa tineti minte numarul de rotatii).

Orientati sectunea ocularului pana cand firul reticular vertical coincide cu punctul A'. In final strangeti la loc toate cele patru suruburi cat se poate de atent.

Verificati inca odata rectificarea facuta




Colimatia Instrumentului


l

Ocular

  Verificare

Luneta



50m



A



A

  Montati aparatul pe trepied si stabiliti un punct de vizare la aproximativ 50 sau 60 metri (160 sau 200 ft.) in ambele pozitii ale aparatului

Calati aparatul folosind nivelele sferica si torica

Vizati Punctul A la aproximativ 50 de metri (160 ft.) distanta.

B



B

  Deblocati numai surubul de miscare verticala a lunetei, si rotiti luneta in jurul axei orizontale cu 180 sau 200g, in acest fel pozitionati luneta in directia opusa primei vize.

Vizati Punctul B, la aceeasi distanta ca si punctul A si blocati surubul pentru miscare verticala a lunetei

50m



50m



A



A

  Deblocati surubul de miscare in plan orizontal al instrumentului si rotiti in jurul axei verticale cu 180 sau 200g. Fixati viza pe punctul A si inca odata blocati surubul pentru miscare in plan orizontal.

50m



C



C

  Deblocati numai surubul de miscare in plan vertical al lunetei si rotiti luneta din nou in jurul axei orizontale cu 180 or 200g si fixati viza pe punctul C, care ar trebui sa coincida cu punctul anterior B.

Daca punctul C nu coincide cu punctul B, rectificati, asa cum urmeaza mai jos..


Rectificare

Desurubati mansonul protector al firelor reticulare.






B



D



C

  Gasiti Punctul D ca pozitie intre punctele C si B, care trebuie sa fie egala cu 1/4 din distanta intre punctele B si C masurata de la punctul C.

Suruburi de rectificare



Suruburi de rectificare



Ocular

  Aduceti firul reticular vertical in coincidenta cu punctul D, prin rotirea suruburilor orizontale de rectificare a reticulului.Dupa operatia de rectificare verificati inca odata colimatia instrumentului. Daca punctele B si C coincid operatia de rectificare este incheiata. Daca nu repetati procedurile de mai sus.







Nota 1): Prima data desurubati surubul care se afla pe partea opusa firului reticular vertical, in sensul miscarii de corectie, si apoi strangeti celalalt surub, prin care se va realiza efectiv miscarea placii firelor reticulare. Miscarile de rotatie a suruburilor se vor face in mod egal si foarte fin !

Nota 2):    Executati rectificarile numai dupa citirea capitolelor referitoare la rectificari. Capitolul 8.4 "Rectificarea si Compensarea Erorilor Sistematice ale Instrumentului", Capitolul 8.2 "Verificarea Axelor Optice".


8.3.5 Verificarea / Rectificarea Dispozitivului de Centrare Optica

Puneti aparatul in statie (centrati aparatul pe punct).(Vezi Capitolul 2 PREGATIREA PENTRU MASURATORI)

Rotiti instrumentul in jurul axei verticale cu 180 sau 200g si verificati centrarea.Daca punctul de statie este in centrul marcii de centrare atunci nu este necesara rectificarea. Daca nu realizati rectificarea dupa cum urmeaza.


l         Rectificare

Desprindeti aparatoarea de protectie de la ocularul dispozitivului de centrare optica. Se vor vedea patru suruburi de rectificare a placii cu marca de centrare, care prin miscari de desurubare si insurubare realizeaza deplasarea marcii de centrare pe punctul de statie. In orice caz se corecteaza numai jumatate din eroare in acest mod.

Suruburi de rectificare




Dispozitiv de centrare    optica



1/2 din eroare



Ocular



Suruburi de rectificare




Folositi suruburile de calare pentru a aduce punctul de statie in centrul marcii.

Rotiti instrumentul inca odata in jurul axei verticale cu 180 sau 200g si verificati marca de centrare. Daca aceasta coincide cu punctul de statie operatia este terminata. Daca nu repetati operatiile de mai sus.



Nota:    Prima data desurubati surubul care se afla pe partea opusa in sensul miscarii de corectie, si apoi strangeti celalalt surub, prin care se va realiza efectiv miscarea placii cu marca de centrare. Miscarile de rotatie a suruburilor se vor face in mod egal si foarte fin !



8.4 Rectificarea si Compensarea Erorilor Sistematice ale Instrumentului

Eroarea de verticalitate a axelor (X,Y tilt sensor offset)

Eroarea de colimatie

Eroarea de index

Eroarea de orizontalitate a axelor


Procedura de operare

Operatia


Afisaj







Calati aparatul dupa nivela sferica si torica.










Apasa tasta [F5] din meniul principal.

[F5]


Rectificare

F1    V0/Axe (Masurare)

F2    V0/Axe (Lista constantelor)

F3    Data si Ora

F4    Constanta Instrumentului







Apasa tasta [F1].

[F1]



[V0/Axe Rectificari]









ERORI

(A)Inclinare,V0 init,Colimatie

(B) H Axe











(A)COLIMATIE







  Vizati tinta A (in jurul valorii de 0 in orizontal cu mai putin de ) in pozitia normala(poz1 (FACE(1)).

Vizare

A

(Normal)


FACE 1

LEVEL

V : 88 '20"


SKIP    SET








  Apasa tasta [F6](SET). * 1)

Acelasi display arata ca masuratoarea este facuta de 5 ori in pozitia1 FACE 1.

[F6]


FACE 1

LEVEL

V : 89 ' 50"


SKIP    SET



  Intoarceti luneta in pozitia 2 (FACE(2)).

Intoarceti luneta


FACE 2

LEVEL

V : 270 '20"


SKIP    SET













Vizati tinta A .

Vizare

A

(Reverse)









Apasa tasta [F6](SET).

Repetati procedurile de la pasii si astfel incat sa fie acelasi numar de masuratori ca in pozitia1 FACE(1).






FACE 2

LEVEL



V :     270 '20"


SKIP    SET







Titlurile de pe afisaj se vor schimba automat.

[F6]




(B) Axe ORIZONTALE










FACE 2

LEVEL / 0



V : 270 '20"


SKIP    SET







Vizati tinta B ( mai mult de de la nivel ) in pozitia 2 a lunetei (FACE(2)). *5)


Vizare

B

(Reverse)









Apasa tasta [F6](SET). *1)

[F6]


FACE 2

LEVEL / 5



V : 270 '20"


SKIP    SET







Intoarceti luneta in pozitia normala (poz.1(FACE(1)).


Vizati tinta B.

Intoarceti luneta


Vizare

B


FACE 2

LEVEL



V : 69 '30"


SKIP    SET



(Normal)




Apasa tasta [F6](SET) . Repetati procedurile din pasii si astfel incat sa fie acelasi numar de masuratori ca in pozitia2 FACE(2).

Complete







Este bine sa obtinem o valoare medie intre un numar de masuratori cuprins intre 1 si 10. Pentru a obtine aceasta medie repetati procedurile de la pasii or . Contorul cu numarul de masuratori este in a doua linie a afisajului.

Procedura de Operare

Operatia


Afisaj







Apasati tasta [F5] din meniul principal.

[F5]


Rectificare

F1 V0/Axe (Masuratori)

F2 V0/Axe (Lista constantelor)

F3 Data si Ora

F4 Constanta Instrumentului







Apasati tasta [F2] .

Valoarea corectiei este afisata.

[F2]


Vco: -1 57'12"

Hco: -0 00'20"

HAx: -0 00'20"


EXIT    ON OFF







Apasati tasta [F6](OFF) .

[F6]


Vco: -1 57'12"

Hco:

HAx:


EXIT    ON OFF







Apasati tasta [F1](EXIT) .

Afisajul se intoarce in meniul principal.

[F1]













Cum se seteaza Data si Ora


Procedura de Operare

Operatia


Afisaj







Apasa tasta [F5] din meniul principal.

[F5]


Adjustment

F1 V0/Axe (Masuratori)

F2 V0/Axe (Lista constantelor)

F3 Data si Ora

F4 Constanta Instrumentului







Apasa tasta [F3] .

[F3]



Data curenta este 01-25-98

Introduceti noua data (ll-zz-aa)

Modificati

YES NO







Apasa tasta [F5] (YES) .

[F5]


Data curenta este 01-25-98

Introduceti noua data (ll-zz-aa)



EXIT    BS







Introduceti noua data si tastati [ENT] .

[Exemplu:01-29-98]








[ENT]


Ora curenta este 14:55:28

Introduceti noua ora (hh-mm-ss)


Modificati

YES NO







Apasa tasta [F5] (YES) .

[F5]


Ora curenta este 14:55:28

Introduceti noua ora (hh-mm-ss)



EXIT    BS







Introduceti noua ora si tastati [ENT] .

[Exemplu:13:20:50]

Afisajul se intoarce in meniul principal.




[ENT]










Cum se seteaza Valoarea Constantei Instrumentului

Procedura de Operare

Operatia


Afisaj







Apasati tasta [F5] din meniul principal.

[F5]


Rectificare

F1 V0/Axe (Masuratori)

F2 V0/Axis (Lista Constantelor)

F3 Data si Ora

F4 Constanta Instrumentului







Apasati tasta [F4] (Constanta Instrumentului)

[F4]


Constanta Instrumentului

EDM OFSET (mm)


Modificati

YES NO







Apasati tasta [F5] (YES) .

[F5]


Constanta Instrumentului

EDM OFSET (mm)



EXIT BS







Introduceti valoarea si tastati [ENT] .

Introducerea valorii

[ENT]


Constanta Instumentului

EDM OFSET (mm)



OK CANCEL







Apasati tasta [F5](OK) .



Afisajul se intoarce in meniul principal.

[F5]




Complete
