Par jtag
démo éteint par le bouton arrière
Faire le jtag
Petite précision bien mettre le contour de la fiche a la masse pour éviter des error reading
From IRD

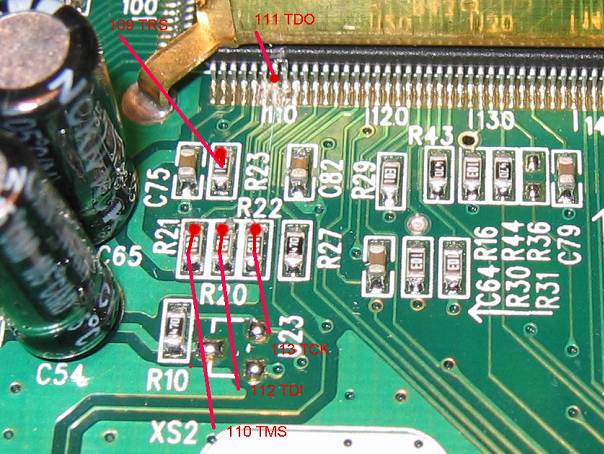

mes remerciements à secados pour cette photo

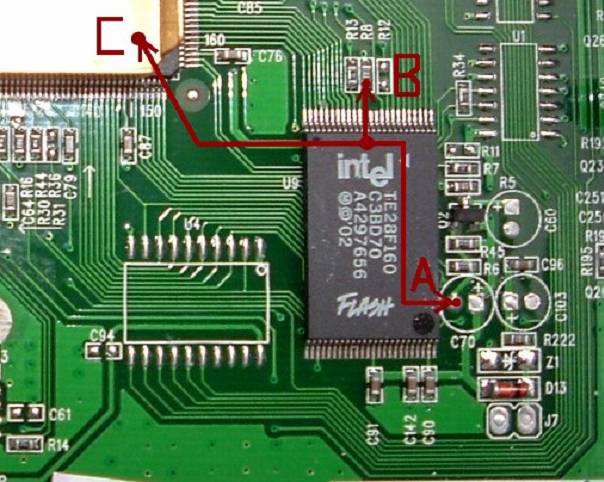

soudure jtag à faire côté sti au niveau des points rouge
démo éteint par le bouton arrière relier A avec B et les mettre à la masse sur C
Allumer le demo par le bouton arrière
Lancer jkeys
si error reading from IRD (dcu peek)
éteindre le demo quelques secondes par le bouton arrière et le rallumer,
lancer wall et fermer puis relancer jkeys
recommencer la procédure plusieurs fois si nécessaire

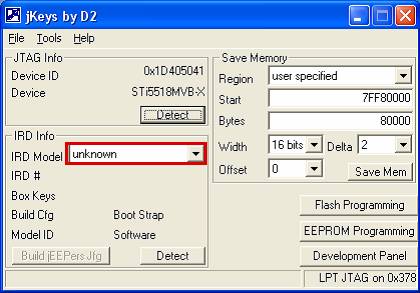

sélectionner sur ird model le demo

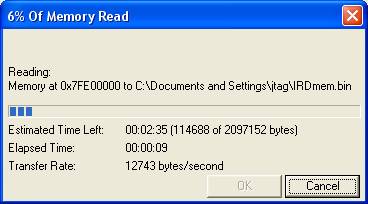

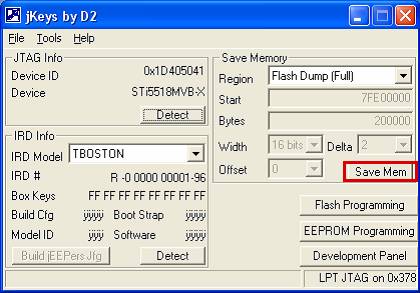

sélectionner Save Mem

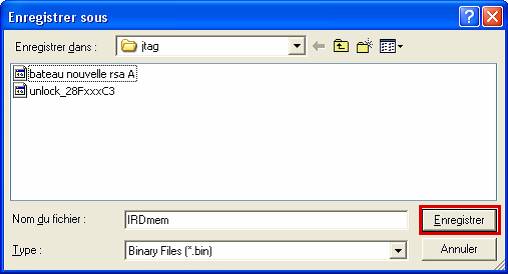

sélectionner Enregistrer

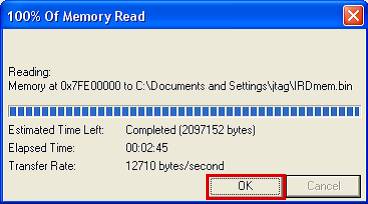

sélectionner ok

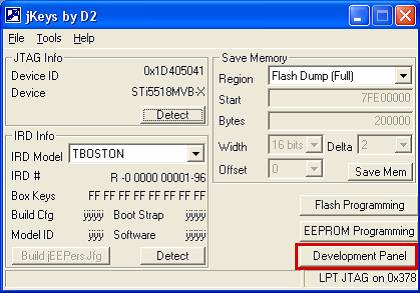

sélectionner développement panel

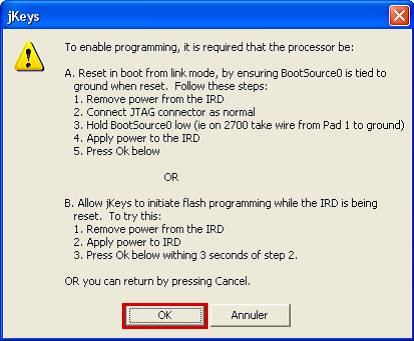

sélectionner ok

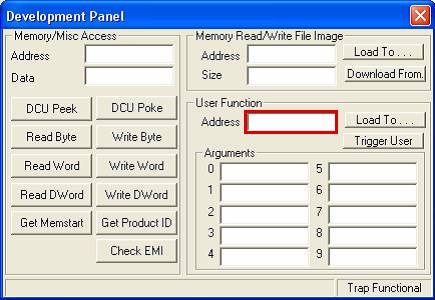

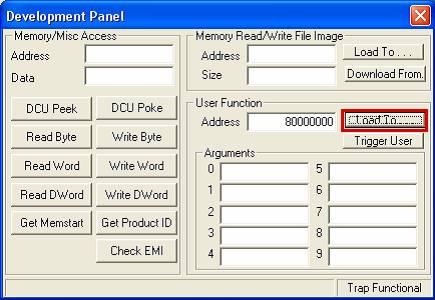

ecrire a user Function Adress 80000000
selectionner Load to.

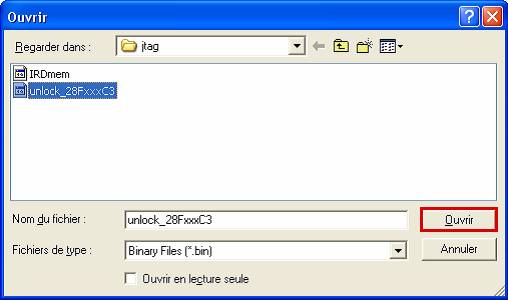

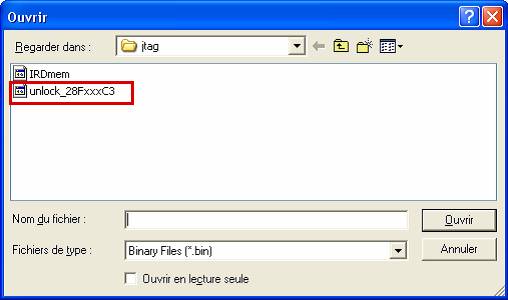

selectionner unlock_28fxxxc3
selectionner Ouvrir

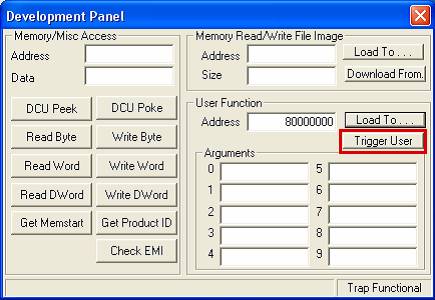

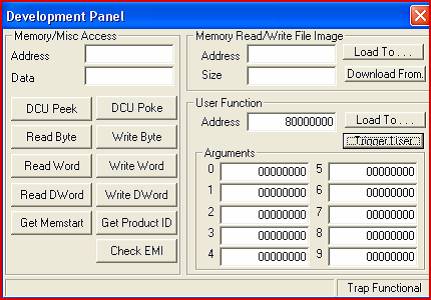

sélectionner très très vite Trigger user
décaler Developement panel

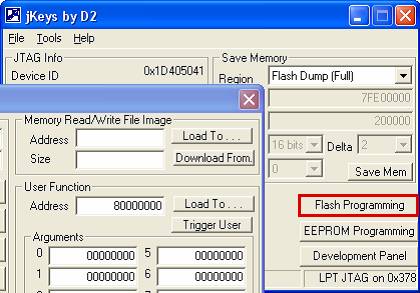

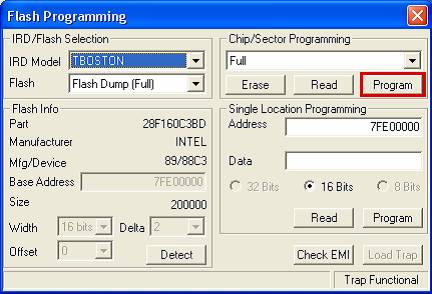

sélectionner Flash Progamming

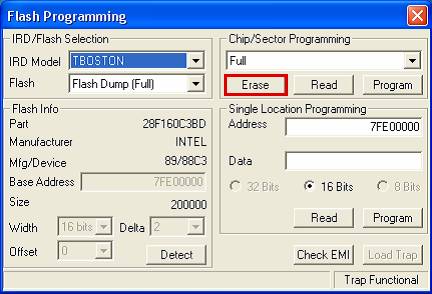

sélectionner Erase
sélectionner Oui
les secteurs de la mémoire défiler de 0 a 38
sélectionner Program

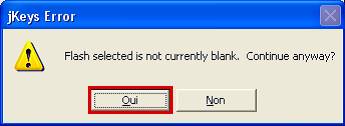

sélectionner Oui
sélectionner Oui

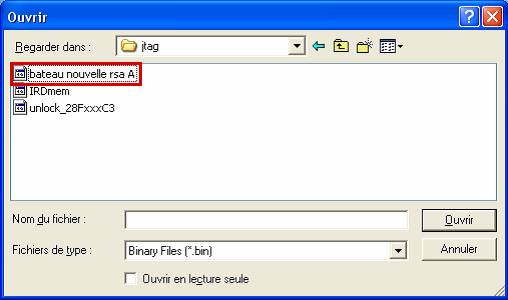

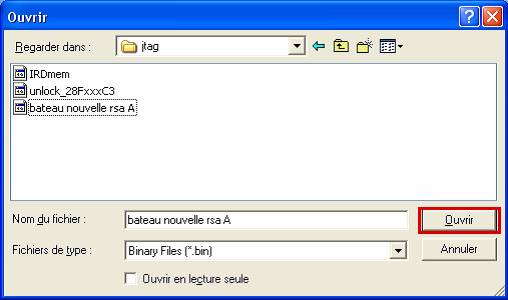

sélectionner le firmware
sélectionner Ouvrir
s'il se produit une erreur lors de la programmation noter l'adresse de l'erreur
faire Save Mem
ouvrir le fichier avec éditer hex
copier à partir de l'adresse de l'erreur tous ce qui reste dans la mémoire
ouvrir le fichier firmware (de préférence sans cryptage) que voulez mettre
coller à partir de l'adresse de l'erreur
essayer de programmer
si cela ne fonctionne pas reconnencer cette procédure

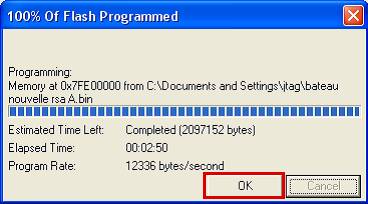

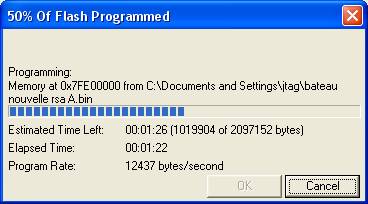

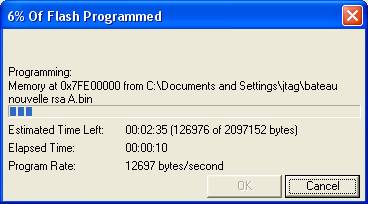

la programmation doit défiler 0 a 100%
sélectionner ok
éteindre le demo par le bouton a l'arrière et déconnecter la prise du jtag et la liaison des points A B C
vous pouvez rebooter
Mille mercis a certaines personnes pour la participation et la realisation de ce tuto ! !!
Ce document et a but éducatif et je remercie les créateurs des programmes ainsi que des photos
Pour l'utilisation
|
