laboratorijas darbs EIMDR - "Mērījumu datu apstāde"
Darba uzdevums:
l &n 14414g65o bsp; iepazīties ar mērijumu datu pastrādes parametriem;
l &n 14414g65o bsp; iemācīties pielietot apgūtās zināsanas prieksmetos, kur ir nepieciesama mērījumu datu apstrāde;
l &n 14414g65o bsp; iemācīties noformēt dotos datus ar MS Word
Scenārija fragments:
R=[1900 900 800 700 600 500 400 300 200];
U=[380 300 290 270 250 230 200 170 120]*1e-3;
I=U./R;
C1=polyfit(R,U,2);
Rm=min(R):0.01:max(R);
Um=polyval(C1,Rm);

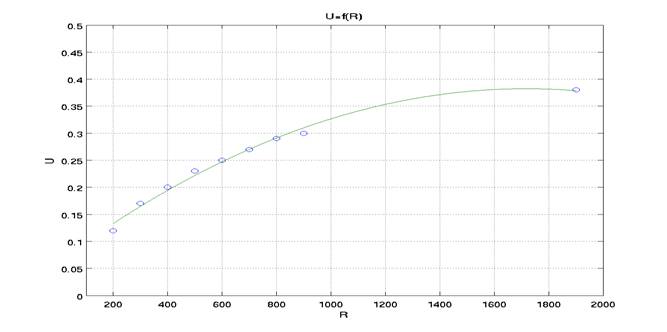

plot(R,U,'o',Rm,Um),grid,axis([100 2000 0 0.5]),title('U=f(R)'),grid,xlabel('R'),ylabel('U')
C2=polyfit(R,I,2);
Im=polyval(C2,Rm);
figure(

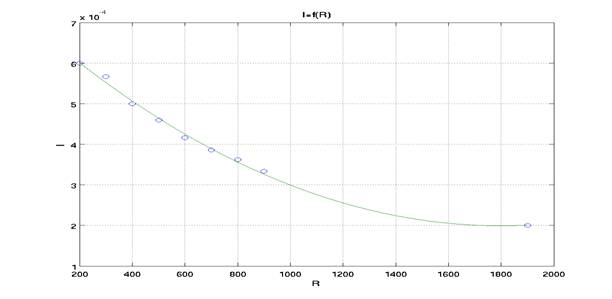

plot(R,I,'o',Rm,Im),title('I=f(R)'),xlabel('R'),ylabel('I'),grid
Secinājumi
Iegūtos mērījumu rezultātus pretestību R, spriegumu U un aprēķināto strāvu I, ir iespējams attēlot grafiski. Rezultāti tika attēloti grafiski divos dazādos grafikos, kur viens no grafikiem attēlo sprieguma atkarību no pretestības U=f(R), bet otrs - strāvas atkrību no pretestības I-f(R). Sos ponktus savienojot, veidojas taisne jeb līkne. Izmantojot MATLAB komandas "polyfit" un "polyval", un aprēķinot attiecīgos koeficentus, iegūst līkni, kas iet attiecīgi punktiem un veido attiecīgajam polinoma vienādojumam līkni. Sī līkne ir teorētisko rezultātu attēlojums, kas atbilst dotajai ķēdei, paraugam.
|
