METODOLOGIA DE PROIECTARE

METODOLOGIA DE PROIECTARE

1. Calculul cinematic al contactorului

Calculul fortelor rezistente

a)      alegerea fortelor specifice

f_sp.cp - forta specifica pentru contactele principale

(la I_n=40 A)

f_sp.ca - forta specifica pentru contactele auxiliare

(la I_n=40 A)

b)      alegerea preliminara a masei armaturii mobile (M)

c)      alegerea cursei libere a contactoarelor si a cursei in contact

d)      cursa totala a contactelor (e)

e)      alegerea vitezei de deplasare a contactelor (v)

f)        calculul fortei de frecare

g)      calculul fortei rezistente datorata contactelor principale (F_cp)

h)      calculul fortei rezistente datorata contactelor auxiliare (F_ca)

i)        calculul fortei rezistente a resortului antagonist (F_r)

j)        forta initiala de precomprimare a resortului antagonist (F_rp)

k)      forta initiala de precomprimare in contacte (F_pcp ; F_pca )

Trasarea diagramei fortei rezistente totale ()

Stabilirea datelor nominale ale electromagnetului de actionare

Calculul electromagnetului de actionare

Calculul preliminar

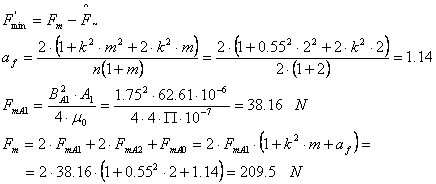

a)      Forta minima de calcul

b)      Alegerea inductiei maxime (de varf) in zona neecranata

c)      Alegerea valorilor constatntelor specifice electromagntului (k, m, n)

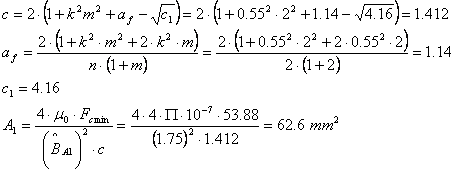

d)      Calculul ariei neecranate (A₁)

e)      Calculul ariei ecranate (A₂)

f)        Calculul ariei coloanei centrale (A₀)

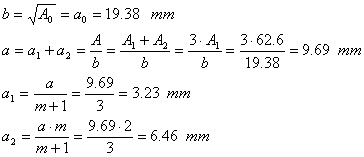

Determinarea dimensiunilor circuitului magnetic

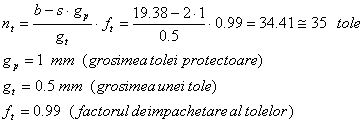

Calculul numarului de tole (n_t)

Determinarea inductiei in fier

Calculu numarului de spire

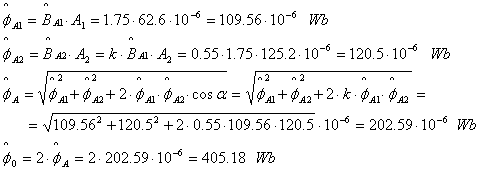

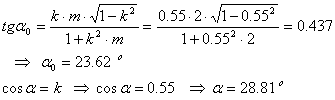

Diagrama fazoriala a fluxurilor si inductiilor

Alegerea dimensiunilor intrefierului in pozitia inchis

Proiectarea electromagnetului pe baza elementelor standardizate

Dimensionarea bobinei

a)      Calculul preliminar de magnetizare al curentului de magnetizare ca valoare de varf

b)      Calculul preliminar al reluctantei echivalente

c)      Determinarea dimensiunilor bobinei

Alegerea densitatii de curent (J)

Sectiunea conductorului (s_c)

Diametrul neizolat al conductorului (d)

Factorul de umplere real al bobinei (f_u)

Factorul de umplere ideal al bobinei (f_ui)

Calculul constantelor

Sectiunea bobinei

Inaltimea ferestrei (h_b)

Inaltimea ferestrei (h)

Calculul rezistentei bobinei (R_b)

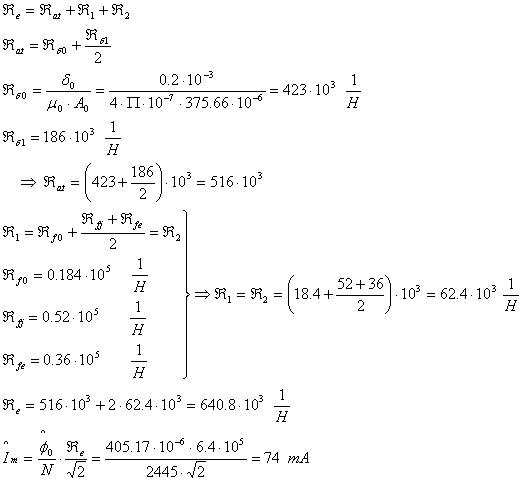

d)      Calculul exact al reluctantei echivalente si al curentului de magnetizare

Dimensionarea spirei in scurticircuit (spira ecran)

a)        Calculul rezistentei spirei (R₂)

b)        Tensiunea electromotoare indusa in spira ca valoare de varf

c)        Puterea disipata in spira ecran (P₂)

d)        Grosimea spirei in scurtcircuit (g_s)

e)        Lungimea spirei (l_s)

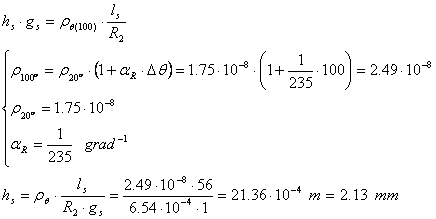

f)          Inaltimea spirei (h_s)

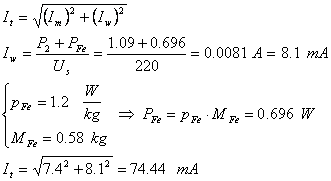

Calculul curentului total absorbit de bobina

Calculul de verificare al electromagnetului

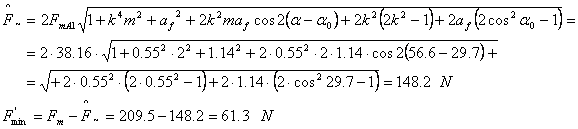

Verificarea fortei dezvoltate in pozitia inchis

Verificarea conditiei tehnice in pozitia inchis:

Verificarea la incalzire a bobinei

Incalzirea bobinei se determina cu relatia:

unde:

- incalzirea la suprafata exterioara a bobinei

- caderea de temperatura in bobina

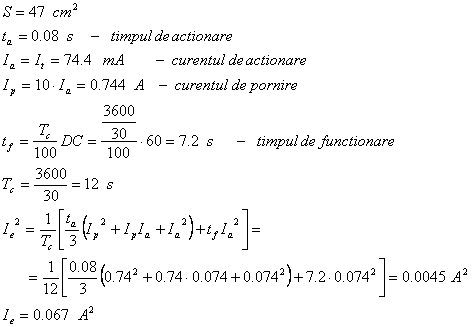

- curentul echivalent

Alegem coeficientul global de cedare al caldurii prin convectie si radiatie la suprafata bobinei:

Verificarea conditiei tehnice la incalzire:

Calculul cailor de curent

Calculul de dimensionare a ariei minime a sectiunii caii de curent (A)

Pentru un curent alegem dimensiunile cailor de curent , .

Calea de curent o alegem din cupru.

Verificare:

Calculul de verificare la incalzire

Verificare la incalzire in regim nominal

Verificarea la incalzire a contactelor

Constanta resortului (c_r)

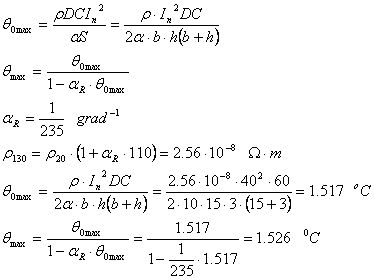

Incalzirea punctului de contact

Rezistenta de contact (R_c)

Verificarea conditiei tehnice in regim nominal

Verificare la incalzire in regim de suprasarcina

Calculul camerei de stingere

Determinarea numarului de placute pe loc de rupere

Dimensionarea unei placute
