Planul instalatiei de iluminat

Arhitectura constructii


1.Descriere Proiect

1.1 Vedere 3D Proiect__________ ______ ____ _____ _______ ______ __________



A FBS C

Latime Lungime Inaltime Inaltime Plan Lucru

23.00 m 31.00 m 6.00 m 1.00 m

CalcuLuX Interior 4.5b Philips Lighting B.V Pagina: 3/18

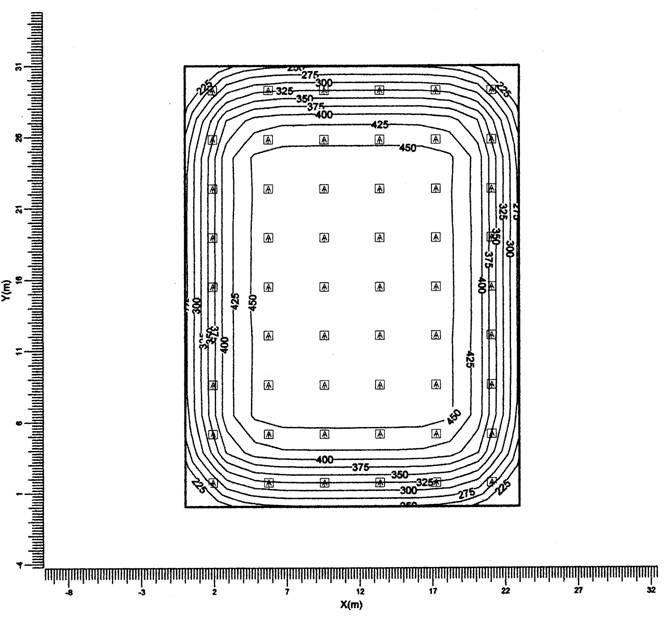

3.3 Ggrila:Izo Contur__________ ______ ____ _____ _______ ______ __________

Grila :Grila la Z=1.00 m

Calcul :Iluninare suprafata (lux)

Tip rezultat :Total

A FBS C

Media Minim Maxim Min/Med Min/Max Factor mentinere proiect Scara

398 209 465 0.53 0.45 1.00 1:250

CalcuLuX Interior 4.5b Philips Lighting B.V Pagina:

2. Sumar

2.1 Rezumat Incapere__________ ______ ____ _____ _______ ______ __________

Dimensiuni Incapere Suprafata Reflectanta

Latime 23.00 m Tavan 0.50

Lungime  31.00 m Perete Stanga 0.30

Inaltime 6.00 m Perete Dreapta 0.30

Inaltime Plan Lucru 1.00 m Perete Frontal 0.30 Perete Spate 0.30

Podea 0.10

Pozitie Incapere(Fata Stanga Jos)

X  0.00 m

y 0.00 m

Luminanta Totala Medie a Suprafetei Incaperi (cd/m2):

__Tavan Stanga Dreapta Fata Spate Podea

6.1 10.8 10.8 13.0 12.8 12.2

Sistemul Unificat de Evaluare a Orbiri (CIE): 22

Factor de mentinere general folosit pentru acest proiect este 1.00

2.2 Corpuri de Iluminat__________ ______ ____ _____ _______ ______ _________

Cod Cant Tip Corp de Iluminat Tip Lampa Putere(W) Flux(lm)

A 54 FBS561/255 C6 2*PL-L55W 116.0 2*450

Putere instalata totala:6.26(kWatt)

Numar de Corpuri de Iluminat pe Aranjament:

Cod Corp

Aranjament  Iluminat Putere(kWatt)

A

Bloc Incapere  54 6.26

2.3 Rezultatele Calculului__________ ______ ____ _____ _______ ______ _______

Calcule Luminanta/Iluminat

CalcuL Tip Unitate Med Min Max Min/Med Min/Max Rezultat

Grila Iluminarea Suprafetei lux 250 209 465 0.53 0.45 Total

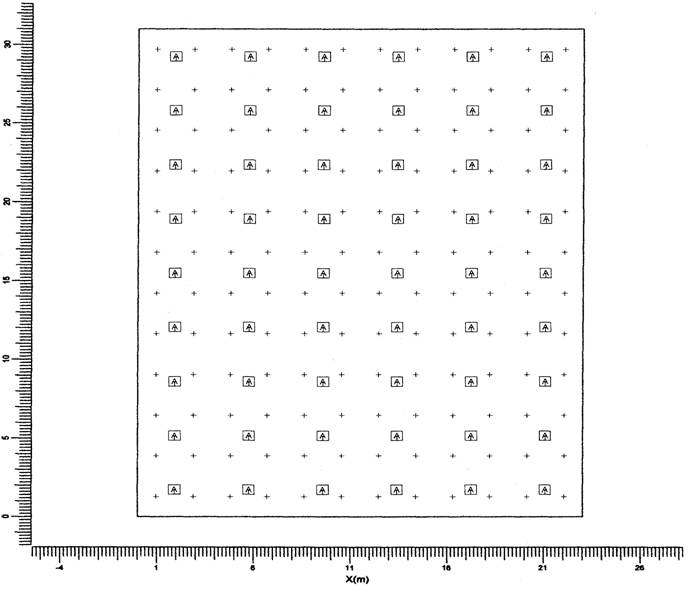

1.2 Vederea de Sus Proiect

A FBS C

Latime Lungime Inaltime Inaltime Plan Lucru Scara:

23.00 m 31.00 m 6.00 m 1.00 m 1:200
