Procedura instalare

Iunie,1997

Copyright © Iunie 1997, LogicLab ltd

All rights reserved

ASYCUDA++  is proprietary to the

United Nations Conference on Trade and Development

Autori : Ion Moise

Paul - Anton Siman

Trademerks:  UnixWare is a trademark of The Santa Cruz Operation, Inc.

ORACLE is a trademark of ORACLE Corporation.

Windows and Windows 95 are trademarks of Microsoft Corporation.

OS/2 Warp is a trademark of IBM Corporation.

FTP OnNet is a trademark of FTP Software Incorporation.

Paradox is a trademark of Borland International.

Cuprins

Procedura de instalare a modulului Broker (ModBrk)

Introducere

UNCTAD - Document Administrativ Unic (DAU, SAD) - Sistem Armonizat (Harmonized System)

Institutii care contribuie la implementare

Componentele sistemului ASYCUDA++

Modulul Broker

Structura client a sistemului ASYCUDA++

Replicarea

Structura directoarelor:

Fisierele de configurare

NAT.cnf, SYS.cnf, MOD.cnf - destinatie si caracteristici

Filtre

Instalarea

Crearea pachetului de instalare

Instalare pe calculatorul local a pachetului cu modulul broker

Concluzii

Procedura de instalare a modulului Broker (ModBrk)

Acest capitol va introduce urmatoarele notiuni:

Sistemul ASYCUDA++

Modulul Broker.

Componentele modulului Broker.

Crearea pachetului de instalare.

Instalarea modulului broker.

Introducere

UNCTAD - Document Administrativ Unic (DAU, SAD) - Sistem Armonizat (Harmonized System)

istemul ASYCUDA++ este un software de aplicatie elaborat de catre UNCTAD, pentru uniformizarea tratamentelor vamale aplicate la schimbul de marfuri intre diverse tari..

ASYCUDA++ este rezultatul unei indelungate experiente in domeniul vamal si este raspunsul la necesitatile de uniformizare, standardizare, eficientizare si optimizare a activitatilor vamale din tarile vest-europene.

Rezultatul experientelor vamale individuale din fiecare tara a fost concretizat in elaborarea documentelor vamale unificate, standard, dintre care esential este Declaratia Vamala (Single Administrative Document sau Document Administratif Unique).

Forma si structura informatiilor utilizate si vehiculate de catre sistemul ASYCUDA++ sint, in principiu, aceleasi, indiferent de tara in care a fost implementat; difera numai, eventual, rubricile, din punct de vedere al limbii si / sau grafiei, ori, eventual, semnificatia unora sau altora dintre cimpurile ce compun formularul.

ASYCUDA++ permite o larga paleta de posibilitati de adaptare a structurii informatiilor din formulare la cerintele proprii.

ASYCUDA++ asigura, de asemenea, si o standardizare a formatului informatiilor, imbunatatind comunicarea pe plan international.

De asemenea, ASYCUDA++ se sprijina pe codificarea unitara a marfurilor (Sistemul Armonizat - Harmonized System) precum si pe standardizarea unitara a tipurilor de tratamente (regimuri, proceduri) vamale aplicate marfurilor.

Institutii care contribuie la implementare

La implementarea sistemului ASYCUDA++, inclusiv toate activitatile adiacente necesare, contribuie urmatoarele institutii:

Directia Generala a Vamilor din Romania cu sprijinul UNCTAD

IBM Austria in colaborare cu Forte - ICE Felix - ITC - Computerland

Componentele sistemului ASYCUDA++

Sistemul ASYCUDA++ functioneaza intr-o arhitectura client - server, avand componente care opereaza pe un server UnixWare ( interferand cu o baza de date ORACLE) si componente client care interfereaza cu o baza de date locala de tip Paradox. Schema functionala a sistemului poate fi urmarita in figura 1.

Componentele client functioneaza utilizand date inglobate intr-o structura specifica ce contine directoare si fisiere avand adrese pre-stabilite. Trebuie retinuta ideea ca aceasta structura este fixa, orice interventie neavizata, in sensul schimbarii structurii, duce automat la nefunctionalitatea sistemului ASYCUDA++.

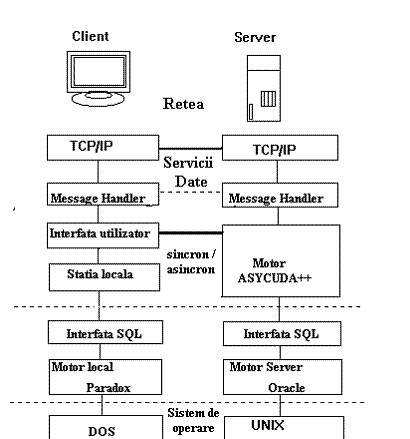

Figura - Arhitectura sistemului Asycuda++

Modulul Broker

Unul din modulele functionale la nivel client este modulul adresat comisionarilor vamali (brokeri sau declaranti). Acest modul se numeste ModBrk (Modul Broker) si la fel ca si celelalte utilizeaza aceeasi structura fixa de informatii. Modulul este proiectat sa opereze intr-un mediu DOS lucrand in mod protejat. Din aceste motive caracteristicle hardware in care el functioneaza sunt:

Microcalculator compatibil IBM PC avand un procesor de cel putin 80386SX ( Preferabil 80486 sau Pentium).

Memorie RAM cel putin 4MB.

Unitate de discheta de 1.44MB (tipul unitatii de discheta este impus de faptul ca toate calculatoarele apartinand DGVR au numai unitati de acest tip).

Spatiu disc disponibil de cel putin 50MB. la instalare acestuia fiindu-I necesar 30MB.

Pentru o operare facila este de dorit utilizarea unui dispozitiv de punctare de tip mouse, utilizarea acestuia fiind insa optionala.

In functie de dezvoltarile ulterioare ale retelei nationale vamale ASYCUDA++ vor fi necesare dipozitive de conectare la reteaua vamala, de exemplu placi de retea Ethernet, modemuri, servere de comunicatii.

Din punct de vedere software sistemul nu necesita decat prezenta sistemului de operare DOS de versiune 5.0 sau mai mare. De mentionat ca sistemul poate functiona si intr-o fereastra DOS a sistemelor Windows 3.1x si Windows '95, precum si intr-o fereastra DOS a sistemului OS/2 Warp versiune 3.x sau mai mare.

In functie de dezvoltarile ulterioare ale retelei nationale vamale ASYCUDA++ vor trebui instalate componentele software necesare comunicarii in protocol TCT/IP, respectiv FTP OnNet versiune 2.1 sau mai mare.

Fondul de date local, existent pe statia de lucru reprezinta copii autorizate ale informatiilor aflate pe server. Daca pe server baza de date este o baza de date relationala (Oracle), pe statia de lucru datele sint stocate in fisiere Paradox (comunicarea modificarilor, actualizare, rescrierea acestora conform actualizarilor survenite in baza de date relationala de pe server sint efectuate de catre sistemul ASYCUDA++

ASYCUDA++ isi asigura coerenta logica a informatiilor detinute prin impunerea utilizarii unor informatii etalon (standard), pe care le difuzeaza in intreaga retea de statii de lucru conectate la servere, ori de cite ori este necesara o astfel de operatiune de aliniere la un etalon (standard) unic recunoscut.

Difuzarea si duplicarea (multiplicarea) in retea a informatiilor etalon sub forma de copii pe statiile de lucru, poarta denumirea de replicare si are ca rezultat trimiterea, - dinspre serverul detinator, catre statia de lucru din subordine - a etalonului (standardului) obligatoriu.

Difuzarea de catre server si reproducerea (duplicarea, multiplicarea) pe statie a informatiilor etalon se face numai pentru acele informatii care au suferit modificari fata de contectarea anterioara la serverul central si care au dus la o neconcordanta a acestora pe cele doua situri.

In acest fel se evita aglomerarea liniilor de comunicatii si transmiterea unui volum mare (si, in mare masura, redundant) de informatii. Totusi, sistemul ASYCUDA++, avind capacitatea de a sesiza nu numai neconcordantele ci si eventuala absenta a informatiilor etalon, asigura, la nevoie, o replicare completa a standardelor.

Replicarea, odata necesara, devine inevitabila, in virtutea regulilor prestabilite de tratare a informatiilor colectate pe statiile de lucru si ajunse, prin liniile de comunicatie, pe server, ceea ce constituie un alt avantaj major al sistemului ASYCUDA++

Astfel, devine imposibila inregistrarea eronata, spre exemplu, a unor taxe vamale expirate, aplicate intr-un moment in care acestea au suferit, deja, modificari, deoarece operatiunea de conectare la server va obliga utilizatorul de pe statia locala sa accepte replicarea informatiilor sosite de la server, deoarece, inainte de incheierea acestei manevre (automate) el nu va putea sa efectueze nici o alta Operatiune.

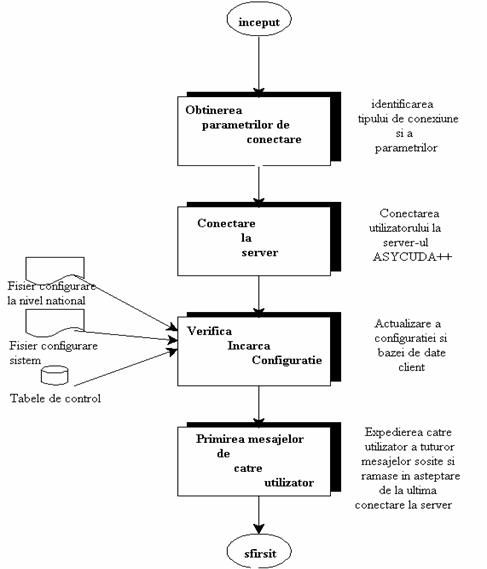

Figure - Succesiunea operatiunilor efectuate si locul replicarii in momentul conectarii utilizatorului la server-ul ASYCUDA++

In urma instalarii (de pe suportul de furnizare a sistemului ASYCUDA++), pe statiile de lucru se obtine o structura de directoare arborescenta, astfel:

ASY

CAR documente referitoare la transportator

EDI schimb de mesaje prin standardul de comunicatii EDIFACT

GTW informatii referitoare la gateway A++Gate

ERR

LOG

MAC

PRT liste destinate imprimantei

REF fisiere Paradox (baza de date locala).

SAD declaratii vamale stocate local

SQL cereri SQL ale utilizatorului

SYS

BIN module si biblioteci

CNF fisiere de configurare.

LNG dictionarele sistemului ASYCUDA++ (suport multinational).

PRM informatii referitoare la (gestionarea de) imprimante

TMP director de manevra

TOOLS utilitare de sistem

WRK director de manevra

Fisierele de configurare

Fisierele de configurare ale sistemului la nivel client sunt urmtoarele:

<      NAT.cnf  configurare la nivel national

<      SYS.cnf  configurare la nivel de sistem

<      MOD.cnf   configurare la nivel local fara implicatii de securitate

Fisierele de configurare nu sint accesibile decit prin intermediul utilitarelor puse la dispozitie de sistemul ASYCUDA++ si sint gestionate de catre modulele de configurare. Fisierul MOD.cnf contine, in principiu, informatii despre modurile de lucru utilizate, de exemplu limba, modul video, "scrren saver", etc. El este modificat prin optiunile de configurare specifice fiecarui modul in parte.

Aceste fisiere contin absolut toate standardele la nivelul Vamii (format de formulare, cimpuri si rubrici, relatii, modalitati de calcul, reguli de taxare, etc.).

Filtrul este un fisier de tip FTR_nnn, unde nnn reprezinta un cod prin care se determina carui document ii este atasat filtrul (de exemplu, FTR_001 este filtrul atasat documentului Declaratie Vamala (DAU, sau SAD)

Filtrul permite stocarea informatiilor continute de o Declaratie Vamala intr-un fisier de tip input care va avea extensia .FTR (in acest fel numai informatiile utile sint depuse in fisier, fara a fi nevoie memorarea chenarelor, liniilor, etc. specifice rubricilor documentului

Datele filtrate pot fi listate la imprimanta, pe hirtie pretiparita, astfel incit datele sa se inscrie in rubricile pretiparite ale formularului

In absenta unui filtru, continutul Declaratiei Vamale se tipareste in mod WYSIWYG (adica imaginea identica a documentului vizibil pe ecran) la imprimanta

Instalarea

Instalarea modulului Broker consta din doua faze:

faza de creare a pachetului de instalare

faza de instalare pe calculatorul local a pachetului de instalare.

Expertii in tehnologie informationala a comisionarilor vamali isi vor crea ei insisi pachetul de instalare pe propriile dischete de 1.44MB de pe unul de calculatoarele asignate lor de catre DGVR. Aceasta operatie va fi facuta saptamanal, dupa actualizarea de catre operatorii birourilor vamale a tabelelor de referinta care necesita actualizari saptamanale ( de exemplu cea de cursuri valutare). De asemenea aceasta operatie se poate face cand sunt modificate masiv celelalte tabele de control (de exemplu tariful vamal), regulile de taxare sau modificari in legislatie ( la nivel de coduri aditionale de exemplu).

Dupa crearea dischetelor cu pachetul de instalare acesta va fi instalat pe masinile proprii ale comisionarilor vamali.

Programele (scripturile) de instalere utilizeaza programul arj.exe ca utilitar pentru operatiile de arhivare, dezarhivare.

Pentru crearea pachetului de instalare sunt necesare 3 (trei) dischete goale de capacitate 1.44 MB formatate DOS. Este posibil ca pe viitor, in functie de gradul de umplere a tabelelor de referinta, este posibil ca pe viitor dimensiunea acestor tabele sa creasca si drept urmare sa fie necesare mai multe dischete. Ca atare este bine ca pentru orice eventualitate comisionarii sa aiba dischete suplimentare utile si in cazul unor erori de scriere.

Pachetul de instalare cotine doua programe batch (script) unul pentru instalarea pentru prima oara pe masina comisionarului vamal (InstBrk.bat) si celalalt pentru restaurarea curenta (RestArh.bat) si o arhiva de tip "arj" multi-volum continand componentele ASYCUDA++ ale modulului broker (AsyBrk.arj).

Pachetul de instalare se creaza utilizand urmatoarea procedura:

<      se eticheteaza (se scrie pe eticheta) dischetele cu urmatoarele nume: disc_1, disc_2, etc.

<      se introduce in unitatea de discheta a calculatorului din biroul vamal atribuit activitatii comisionarilor vamali discheta cu eticheta disc_1.

<      se lanseaza din radacina partitiei DOS programul SaveBrk, si se alege unitatea de discheta pe care se creaza pachetul de instalare (implicit este a: ), ca de exemplu:

c:\>SaveBrk

Script salvare Modul Broker

*

Versiune 1.0 Iunie 1997

Copyright (c) LogicLab Ltd.

*

A Salvarea se face pe unitatea de discheta a:

B Salvarea se face pe unitatea de discheta b:

Alegeti unitatea de discheta :[A,B]?A

Se salveaza structura modulului Broker pe unitatea A:

Puneti discheta cu eticheta Disc_1 in unitatea A: si apasati o tasta.

Press any key to continue . . .

<      Se asigura ca discheta cu etichete Disc_1 este in unitatea de discheta dupa care se apasa o tasta oarecare. Mesajele primite pe ecran sunt urmatoarele.

Se salveaza programul de instalare client broker pe unitatea A:

Asteptati pentru crearea arhivei modulului broker ASYCUDA++

Se arhiveaza directorul C:\ASY

Se arhiveaza directorul C:\ASY\REF

Se arhiveaza directorul C:\ASY\SYS

Se arhiveaza directorul C:\ASY\SYS\BIN

Se arhiveaza directorul C:\ASY\SYS\CNF

Se arhiveaza directorul C:\ASY\SYS\LNG

Asteptati pentru salvarea arhivei pe unitatea A:

ARJ 2.41 Copyright (c) 1990-93 Robert K Jung. Jun 03 1993

All Rights Reserved. U.S. Patent No. 5,140,321 and patent pending.

*** This SHAREWARE program is NOT REGISTERED for use in a business, commercial,

*** government, or institutional environment except for evaluation purposes.

Creating archive : A:\ASYBRK.ARJ

Adding  C:\ASY\WRK\ASY$$.ARJ 98.3%

1 file(s)

Insert diskette with next volume (1). Enter "Y" when ready:y

<      se vor introduce apoi de fiecare data cand programul va cere dischetele corespunzatore etichetelor Disc_2,  Disc_3, etc. si se va apasa tasta "Y" si apoi <Enter> pana se va primi mesajul:

Creating archive : A:\ASYBRK.A01

Adding  C:\ASY\WRK\ASY$$.ARJ starting at position 1358928 99.5%

1 file(s)

Insert diskette with next volume (2). Enter "Y" when ready: y

Creating archive : A:\ASYBRK.A02

Adding  C:\ASY\WRK\ASY$$.ARJ starting at position 2823848 98.1%

1 file(s)

Sfarsit procedura salvare modul broker ASYCUDA++

Succes

C:\>

In urma executiei acestei proceduri se va obtine pachetul de instalare a modulului broker, urmand ca acesta sa fie instalat pe calculatoarele de la sediul comisionarului vamal.

Instalarea pe calculatorul local a pachetului cu modulul broker consta in restaurarea componentelor de pe discheta si dezarhivarea arhivei cu toate structurile necesare.

Instalarea modulului comporta doua aspecte:

instalarea initiala

proceduri de punere la zi a pachetului.

Se numeste initiala, instalarea facuta pentru prima oara pe o masina, pe care, deci, nu exista creata structura de directoare si subdirectoare ASYCUDA++ si nu exista programul de tratare a arhivei cu modulul broker.

Programul (scriptul) care face instalarea initiala se numeste InstBrk si el se gaseste intotdeuna pe discheta cu eticheta Disc_1. Ca atare dupa ce se introduce discheta cu eticheta Disc_1 in unitatea corespunzatoare se lanseaza InstBrk care creaza toata structura utilizata de modulul broker pe dispozitivul sau directorul specificat pe linia de comanda, ca in exemplul urmator, in care se doreste crearea structurii pe dispozitivul C:

C:\>a:\InstBrk C:

Script instalare Modul Broker

*

Versiune 1.0 Iunie 1997

Copyright (c) LogicLab Ltd.

*

Instalarea se va face pe discul c:

A Instalarea se face de pe unitatea de discheta a:

B Instalarea se face de pe unitatea de discheta b:

Alegeti unitatea de discheta :[A,B]?A

Puneti discheta cu eticheta Disc_1 in unitatea A: si apasati o tasta.

Press any key to continue . . .

Daca se face instalarea initiala atunci programul de instalare InstBrk va face un apel corespunzator la programul de dezarhivare, care va finaliza intreaga operatie de instalare.

Pentru procedura de punere la zi a pachetului se pleaca de la premiza ca programul care face aceasta operatie, RestArh, se afla deja in directorul \ASY\SYS\BIN de pe dispozitivul pe care se gaseste structura de directoare si subdirectoare utilizata de  modulul broker.

Procedura de punere la zi a pachetului consta in dezarhivarea arhivei salvate pe dischete. Se pleaca de la premisa ca programul directoare utilizata de modul. La instalarea initiala a pachetului programul de instalare face un apel direct la acest program. Modul de apel al programului este urmatorul:

Unde destinatie este adtesa dispotivului sau directorului in care se gaseste structura de directoare a modulului broker, iar sursa este adresa unitatii de discheta pe care se gaseste discheta etichetata cu Disc_1.

Un exemplu de aplicare a acestei proceduri este urmatorul. Dupa ce se introduce discheta cu eticheta Disc_1 in unitatea de discheta, de exemplu A: iar structura de directoare a modulului a fost creata pe dispozitivul C: se tipareste urmatoarea linie de comanda:

c:\>RestArh C: A:

*

Script Restaurare Modul Broker

*

Versiune 1.0 Iunie 1997

Copyright (c) LogicLab Ltd.

*

Restaurarea se va face pe discul c:

Asteptati pentru dezarhivare

ARJ 2.41 Copyright (c) 1990-93 Robert K Jung. Jun 03 1993

All Rights Reserved.  U.S. Patent No. 5,140,321 and patent pending.

*** This SHAREWARE program is NOT REGISTERED for use in a business, commercial,

*** government, or institutional environment except for evaluation purposes.

Processing archive: A:\ASYBRK.ARJ

Archive created: 1997-06-07 16:13:26, modified: 1997-06-07 16:13:26

Extracting ASY\WRK\ASY$$.ARJ  to C:\ASY\WRK\ASY$$.ARJ Continued o

n next volume, OK

1 file(s)

Insert diskette with next volume (1).  Enter "Y" when ready:Y

Dupa ce se inlocuieste discheta cu cea etichetata cu Disc_2, se tasteaza "Y" urmat de <Enter> si procedura continua cu parcurgerea tuturor dischetelor pana se obtine mesajul urmator:

Insert diskette with next volume (1).  Enter "Y" when ready: y

Processing archive: A:\ASYBRK.A01

Archive created: 1997-06-07 16:18:48, modified: 1997-06-07 16:18:48

Extracting ASY\WRK\ASY$$.ARJ  to C:\ASY\WRK\ASY$$.ARJ at position

Continued on next volume, OK

1 file(s)

Insert diskette with next volume (2).  Enter "Y" when ready: y

Processing archive: A:\ASYBRK.A02

Archive created: 1997-06-07 16:20:10, modified: 1997-06-07 16:20:10

Extracting ASY\WRK\ASY$$.ARJ  to C:\ASY\WRK\ASY$$.ARJ at position

OK

1 file(s)

Asteptati pentru crearea structurilor modulului.

Operatie terminata.

Tastati ModBrk pentru activarea modulului broker.

In acest moment instalarea este terminata iar modulul broker este operational, el putand fi apelat cu numele ModBrk. Daca se face instalarea initiala dupa ce se va restaura arhiva, dupa mesajul de mai sus se va mai receptiona mesajul:

Insert disk with batch file

Press any key to continue . . .

dupa care trebuie sa introduceti discheta cu eticheta Disc_1 sa apasati o tasta si abia astfel instalarea va fi terminata.

In urma executarii celor doua proceduri se pot trage urmatoarele concluzii:

procedurile de creare pachet de instalare si instalare sunt proceduri simple si usor de intretinut si reglat de specialistii in tehnoligia informatiei astfek incat sa le satisfaca cerintele proprii.

Exemplele prezentate nu trebuies privite ad-literam in ceea ce priveste valorile afisate. Ele sunt numai pentru a ghida persoana ce executa procedurile respective si nu se constituie intr-un etalon obligatoriu.

Procedurile sunt scripturi cu comenzi shell DOS. Ele utilizeaza mai multe setari, de aceea in cazul in care zona de environment DOS este saturata exista posibilitatea ca procedurile sa nu poata fi executate receptionandu-se mesaje de eroare de genul "Out of environment space". In aceste cazuri este indicat a se mari zona de environment DOS introducand in fisierul CONFIG.SYS, din radacina partitiei DOS bootabile (exemplu C:\), comanda:

SHELL=C:\DOS\COMMAND.COM C:\DOS\ /p /e:dim_env

unde dim_env este cu cel putin 256 mai mare decat valoarea anterioara.

De exemplu, daca pana la aceasta operatie nu exista introdusa aceasta comanda in fisierul Config.sys, se poate utiliza pentru dim_env valoarea 512 (sau mai mare). Dupa executarea procedurii ea se poate anula pentru a restitui spatiul alocat memoriei de lucru.

De asemenea, este bine ca, tot la nivelul fisierului Config.sys, variabila FILES sa aiba cel putin valoare 60 (FILES=60).

Pentru ca programul sa poata fi apelat de oriunde, nu numai din directorul \asy\sys\bin, trebuie adaugata, in fisierul Autoexec.bat, la comanda PATH calea catre directorul \asy\sys\bin. Un exemplu de configurare in care se considera ca dispozitivul pe care s-a instalat structura modulului broker este C, poate fi urmatorul:

PATH C:\DOS;C:\WINDOWS;C:\NORTON...

SET PATH=C:\ASY\SYS\BIN;%PATH%
