Adaptoare pentru retele locale de tip Ethernet

Informatica




Adaptoare pentru retele locale de tip Ethernet


Intrare/iesire

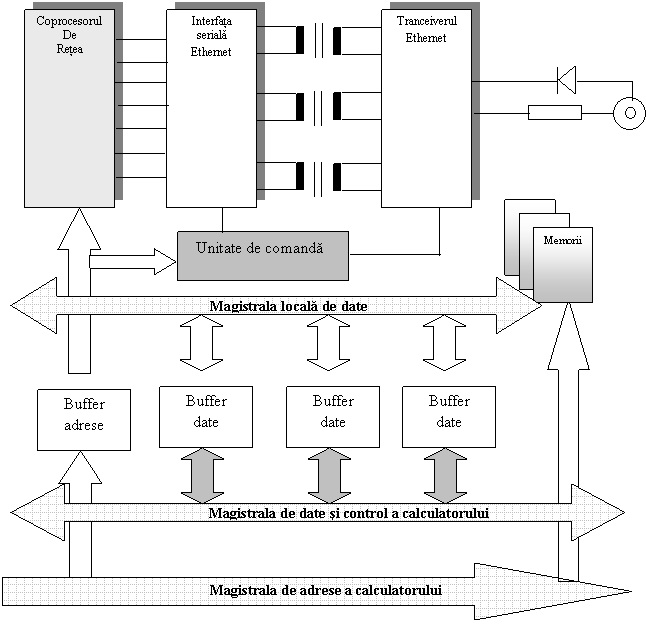

Schema bloc


Adaptorul este realizat din :

Coprocesorul de retea

Interfata locala Ethernet

Tranceiverul Ethernet

Memorii RAM si ROM

Buffere de date

Buffere de adrese

Circuit de comanda si control

Magistrala propie de date , adrese si control

Coprocesorul de retea

Are urmatoarele functii :

Degreveaza procesorul central de cele mai multe sarcini referitoare la comunicarea pe retea

Transfera  date Óntre memoria de lucru si retea prin acces direct la memorie (DMA)

Formeaza cadrul prin introducerea adresei MAC a sursei si destinatiei

Extrage adresa sursei si a destinatiei din cadrul receptionat

Detecteaza erorile

Codifica datele

Cere Óntreruperea activitatii microprocesorului pe linia IRQ (Interrupt Request)

Coprocesorul este constituit din doua unitati independente care pot opera independent :

Unitatea de comanda CU



Unitatea de receptie  RU

Interfata seriala

Este proiectata sa lucreze direct cu coprocesorul de retea

Genereaza un semnal de tact cu frecventa de 10 MHz , 100 Mhz, etc

Realizeaza codificarea/decodificarea Manchester

Lucreaza cu tranceiverul

Poate lucra Ón modul autodiagnosticare (loopback)

Contine ceasul de garda .Ceasul este pornit la Ónceputul transmisiei unui cadru. Daca transmisia nu se termina Ónainte de expirarea timpului ceasului de garda, transmisia este abandonata.

Inhiba pentru o scurta perioada de timp receptia la sfÓrsitul fiecarei transmisii pentru ca eventualele tranzitii de la sfÓrsitul transmisiei sa nu influenteze receptia.

Tranceiverul Ethernet

Este alcatuit din urmatoarele blocuri:

Blocul de transmisie

Blocul de receptie

Blocul de detectare a coliziunilor

Functiile tranceiverului sunt :

Emisia/receptia datelor

Detectia erorilor

Protectia la "JABBER " -protejeaza reteaua daca un sistem datorita unei defectiuni emite continuu

SQL (Signal Quality Error ) prin care sistemul este avertizat ca pe mediul de transmisie este un semnal impropiu.
