Aceasta functie a meniului principal are cāteva optiuni: "Statii″ (aici se īncadreaza statiile de distributie din zona respectiva) si "Suma+celelalte″ (aici se īncadreaza suma transformatoarelor..) apoi se īmparte pe zone individuale (DP Frżdek-Mķstek, DP Hodolany, DP Krnov, DP Novż Jičķn, DP Ostrava a DP Rįječek).


fig. 1 Meniu Rulou "Esantioane"

5.1 Esantioane

Pentru toate optiunile (Statii, sume+celelalte, statia DP FM, sume+celelalte DP FM, statia DP HD, sume+celelalte DP HD, statia DP KR, sume+celelalte DP KR, statia DP NJ, sume+celelalte DP NJ, statia DP OV, sume+celelalte DP OV, statia DP RA, sume+celelalte DP RA) din meniu activitatea va fi aceeasi, diferenta consta numai īn selectarea masurarilor posibile pentru afisarea īn grafic.

Dupa acesta optiune se afiseaza fereastra cu oferta de esantioane existente (se pot grupa īn ordine alfabetica), cu plaja de afisare si data.


Esantioanele sunt valori instantanee ale masurarilor citite la fiecare 15 secunde sau sunt īnscrise toate modificarile valorilor. Modul de salvare a esantioanelor este dat de parametrizarea sistemului. Esantionarea este permanenta si se arhiveaza toate valorile. Īn caz ca valorile se esantioneaza la un interval de 15 secunde, atunci se esantioneaza valorile alese de administratorul de sistem. La esantionarea modificatoare se salveaza toate modificarile care intra īn sistem.


Īntr-un singur grafic  pot fi afisate pāna la 5 valori ( īn curs). Pentru afisare este folosit graficul de conexiune, unde pe axul vertical se afla valoarea marimii urmarite, iar pe axul orizontal se afla timpul. Fiecare marime afisata are un ax al sau vertical, pe care se afla afisata scara. Fiecare ax vertical este afisat īn culoarea care corespunde culorii graficului si culorii descrierii valorii sub grafic.


Din grafic se pot citi valorile exacte cu ajutorul cursorului (valorile se ivesc īn fereastra neagra īn partea de jos a figurii - fig. 3 Esantioane) sau prin indicarea mouse-ului pe locul respectiv de pe curba (aici e necesar sa se lase mouse-ul 1 secunda īn liniste) iar lānga cursorul mouse-ului se iveste o fereastra cu denumirea curbei, unitatea si valoarea.

















Butoane pt. deplasarea lunii calendaristice
                     949o149j

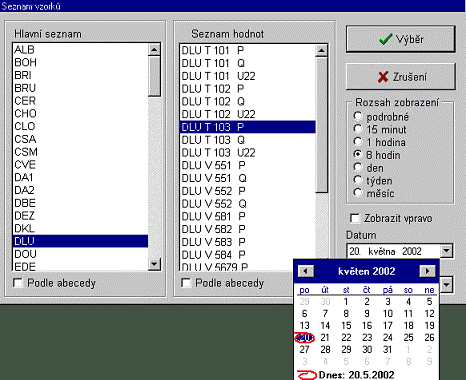

fig. 2 Selectarea esantioanelor


Dupa selectare se vor afisa esantioanele respective īn forma grafica. Aici mediul este creat de butoanele functionale si de grafic.

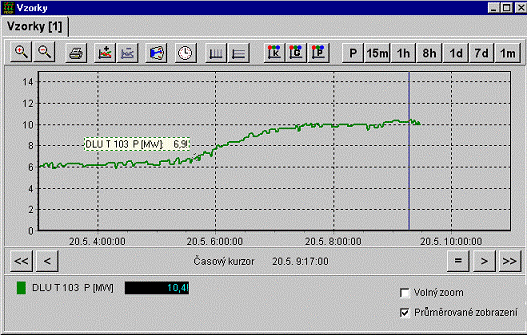

fig. 3 Esantioane


5.1.1 Marirea si micsorarea rezolutiei

Modificarea marimii rezolutiei se produce īn pasi bine definiti.

5.1.2 Imprimarea graficelor



Īn fereastra "Privire pentru imprimarea graficului" se poate alege pozitia hārtiei (pe īnaltime sau pe latime), marimea marginilor īn %, si imprimarea a mai multor sau a mai putine detalii. Imprimarile se efectueaza pe imprimante instalate īn sistemul de operare Windows. Dupa click pe ,,Instalarea imprimantei" se afiseaza dialogul de instalare standard al imprimantei alese īn sistemul de operare dat si īn el se pot instala, īn afara de alti parametrii, si marimea hārtiei si calitatea de imprimare. Dupa finalizarea parametrizarii se valideaza imprimarea prin click pe butonul ,,Imprimare".

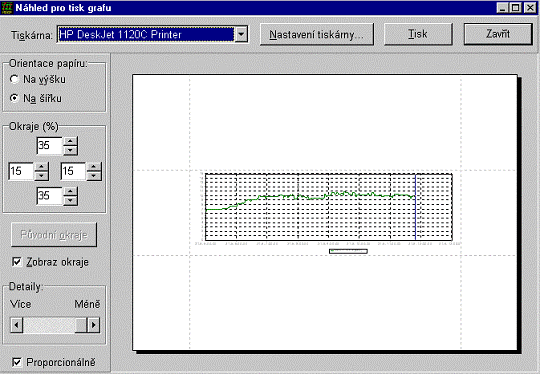

fig. 4 Fereastra de imprimare grafice



Adaugarea valorii īn grafic

Se afiseaza aceeasi fereastra ca la prima selectare a graficelor, valorii, a tipului valorii afisate si a datei. (fig 2 - Selectarea esantionului).


5.1.4 Īnlaturarea valorii din grafic

Posibilitatea de īnlaturare a oricarei valori din grafic.



                     949o149j                    fig. 5 Īnlaturarea valorii din grafic


5.1.5 Instalare plaja valori

Posibilitate de instalare a plajei valorilor īn limitele de la -9999 pāna la 9999.


fig. 6 Instalare plaja valori


Setarea graficului pe timpul inserit

Posibilitatea de instalare a cursorului pe data si ora exacta.

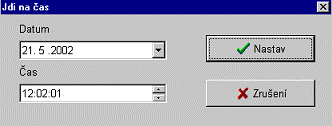

                     949o149j                      949o149j    fig. 7 Setarea graficului pe timpul inserit



5.1.7 Instalarea grilei verticale si orizontale

Posibiliate de setare a afisarii grilei verticale si orizontale.




SME, Sisteme comanda-control, 09/2002 actualizare 12/2005 - 55 - descriere utilizator SCC Mdisp




Instalarea culorii liniei de curba, a fundalului graficului, a fundalului panoului grafic

Posibilitate de instalare a culorilor de catre utilizator īn functie de imaginatia sa.

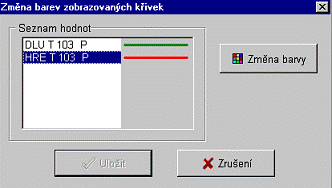

fig. 8 Instalare culorii liniei de curba


5.1.9 Afisare detaliata, Afisare 15 minute, Afisare 1 ora, Afisare 8 ore, Afisare 1 zi, Afisare 7 zile, Afisare 1 luna

Utilizatorul īsi alege intervalul de timp al valorilor afisate - de la 15 minute pāna la o luna. Daca īn fereastra sunt afisate mai multe valori, atunci se va alege acea valoare īn functie de care se va modifica intervalul.

Toate aceste functionalitati se afla si īn menu-ul pe care īl vom deschide prin click cu butonul drept īn plansa
